1、东吴镇H地块居住小区塔吊计算书一、计算依据：1、建筑地基基础设计规范GB5007-2002（以下简称规范）2、东吴镇居住H地块居住小区岩土工程地质勘察报告3、QTZ63c（TC5510）型塔吊使用说明书（某某良建建筑机械厂）4、碎结构设计规范GB50010-20025、本工程施工图二、工况简介：为本工程总建筑面积约为31388户，共有10个单体，均为多层建筑，房屋总高度约为21mo1*5*楼布置一台塔吊,位于ZK33*ZK35*地质孔附近；6*10*楼布置一台塔机，位于ZK11#地质孔附近，共2台。塔机型号为QTZ63c（TC5510）型，因建筑总高度较低，塔机提升高度未超出该塔机最大自由高度
2、（40m）,本塔机可不采用附墙措施。塔机采用独立式承台基础，利用天然地基，基础尺寸为6.0mX6.OmX1.2m,碎强度等级C30。基础配筋为上、下各配20200双向片筋，详见本方案基础图。按厂方提供的技术要求，当采用6.0mX6.0m承台基础时，地耐力应与0.12MP,l（120KNm2）,基础总重量Gk应2110T,而本工程塔机承台底处地耐力仅为70KN11）2,且基础自重Gk为108T,二者均与厂方提供的技术要求有一定差距，因而本计算书将对塔机基础作全面力学性能核算，以决定其安全性。按同类塔吊的相关技术资料，桩机承台顶面受塔机传下的荷载为：承台顶面最大垂直荷载F=480KN承台顶面最大水

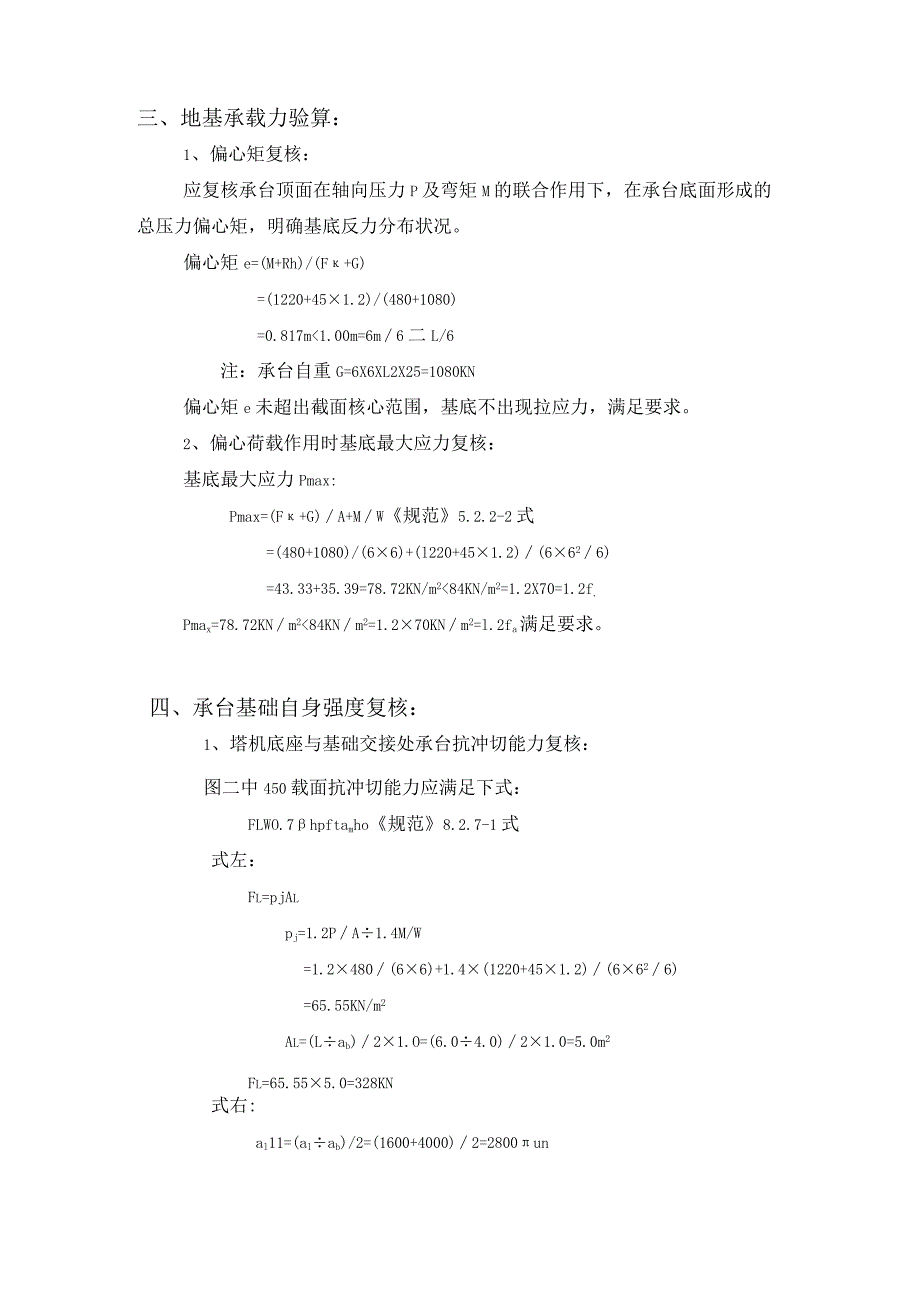

3、平荷载Rh=45KNM=1220KN.mM=1220KN.m（见图一）说明：因塔机供应商未给定上述数据，以上数据参照同类QTZ63型塔机（浙江德英建设制造总承包公司)有关数据采用。三、地基承载力验算：1、偏心矩复核：应复核承台顶面在轴向压力P及弯矩M的联合作用下，在承台底面形成的总压力偏心矩，明确基底反力分布状况。偏心矩e=(M+Rh)/(F+G)=(1220+451.2)/(480+1080)=0.817m1.00m=6m6二L/6注：承台自重G=6X6XL2X25=1080KN偏心矩e未超出截面核心范围，基底不出现拉应力，满足要求。2、偏心荷载作用时基底最大应力复核：基底最大应力Pmax:
4、Pmax=(F+G)A+MW规范5.2.2-2式=(480+1080)/(66)+(l220+451.2)(6626)=43.33+35.39=78.72KN/m284KN/m2=1.2X70=1.2f.Pmax=78.72KNm284KNm2=1.270KNm2=l.2fa满足要求。四、承台基础自身强度复核：1、塔机底座与基础交接处承台抗冲切能力复核：图二中450载面抗冲切能力应满足下式：FLWO.7hpftamho规范8.2.7-1式式左：Fl=pjAlpj=1.2PA1.4M/W=1.2480(66)+1.4(1220+451.2)(6626)=65.55KN/m2Al=(Lab)21.

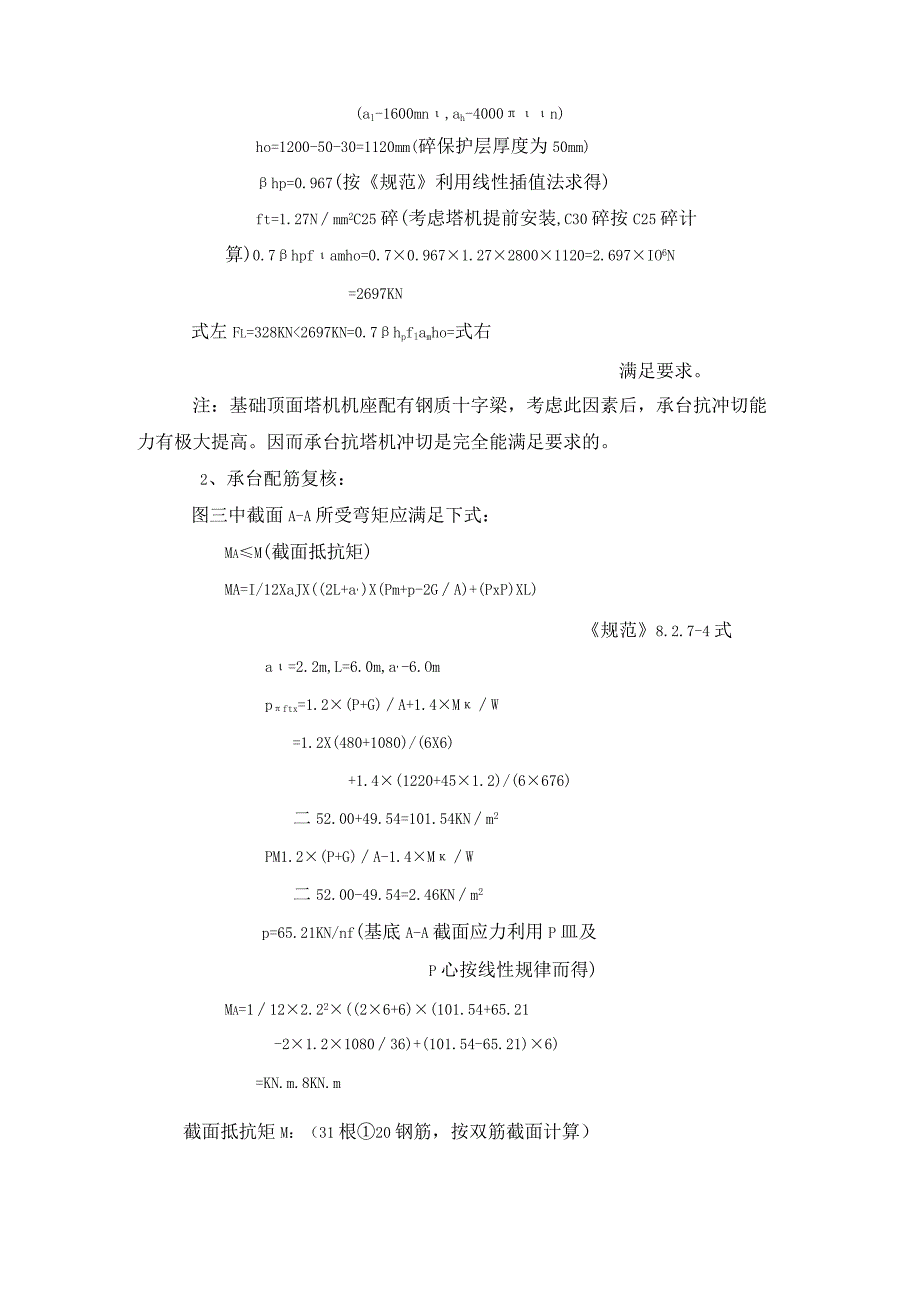

5、O=(6.04.0)21.0=5.0m2Fl=65.555.0=328KN式右:al11=(alab)/2=(1600+4000)2=2800un(al-1600mn,ah-4000n)ho=1200-50-30=1120mm(碎保护层厚度为50mm)hp=0.967(按规范利用线性插值法求得)ft=1.27Nmm2C25碎(考虑塔机提前安装,C30碎按C25碎计算)0.7hpfamho=0.70.9671.2728001120=2.697IO6N=2697KN式左Fl=328KN1.Om=6.06=L6应按下式验算地基土承载力：pkstx=2X(F+G)/(3b1)1.2fit(l=b2-e
6、)=2(434+1080)(36.0l.755)(1=6.0/2-1.245=1.755)=95.85KNm296KNm2=1.280KN/m2=1.2fa当地耐力fn=80KNr112时,方可确保地基土承载力满足要求,现按地质资料本工程。仅为70KNAf与计算结果有一定差距,但木已成舟,只能加强观察以决定是否采取附墙措施。2007-7-28安全生产十项注意事项：一、工作前穿戴好规定的劳动防护品，检查设备及作业场地，做到安全可靠。二、不违章作业，并监督制止他人违章作业。三、不准擅自开动别人操作的机械，电器开关设备。登高作业应戴好安全带、安全帽、并有专人监护、防止坠落，严禁向下乱抛工具和设备零件。四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。保持设备齐全有效灵敏可靠。五、不准随意启动设备。机器设备停机检查或修理时，应切断电源并悬挂警示牌，取牌人应是挂牌人。开机时发出信号，听到回音确定安全后才能开机。六、不准吊装物及下行人。多人操作起重搬运要统一指挥，密切配合。不准超负荷使用机器。七、不在易燃物品附近吸烟动火，不乱扔垃圾。八、不在厂内无证驾驶机动车辆，机动车进出车间转弯必须鸣号减速。车辆行驶中严禁爬上跳下。九、工作时精力集中，不准打闹、赤脚、赤膊、穿拖鞋和高跟鞋。十、上班时间不准怠工、滋事、脱岗或擅离职守。有事请假经领导批准后方可离开岗位。
