光伏组件厂提案改善案例.docx

上传人:p** 文档编号:437794 上传时间:2023-08-28 格式:DOCX 页数:2 大小:15.73KB
下载 相关 举报
光伏组件厂提案改善案例.docx_第1页
第1页 / 共2页
光伏组件厂提案改善案例.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《光伏组件厂提案改善案例.docx》由会员分享,可在线阅读,更多相关《光伏组件厂提案改善案例.docx(2页珍藏版)》请在第壹文秘上搜索。

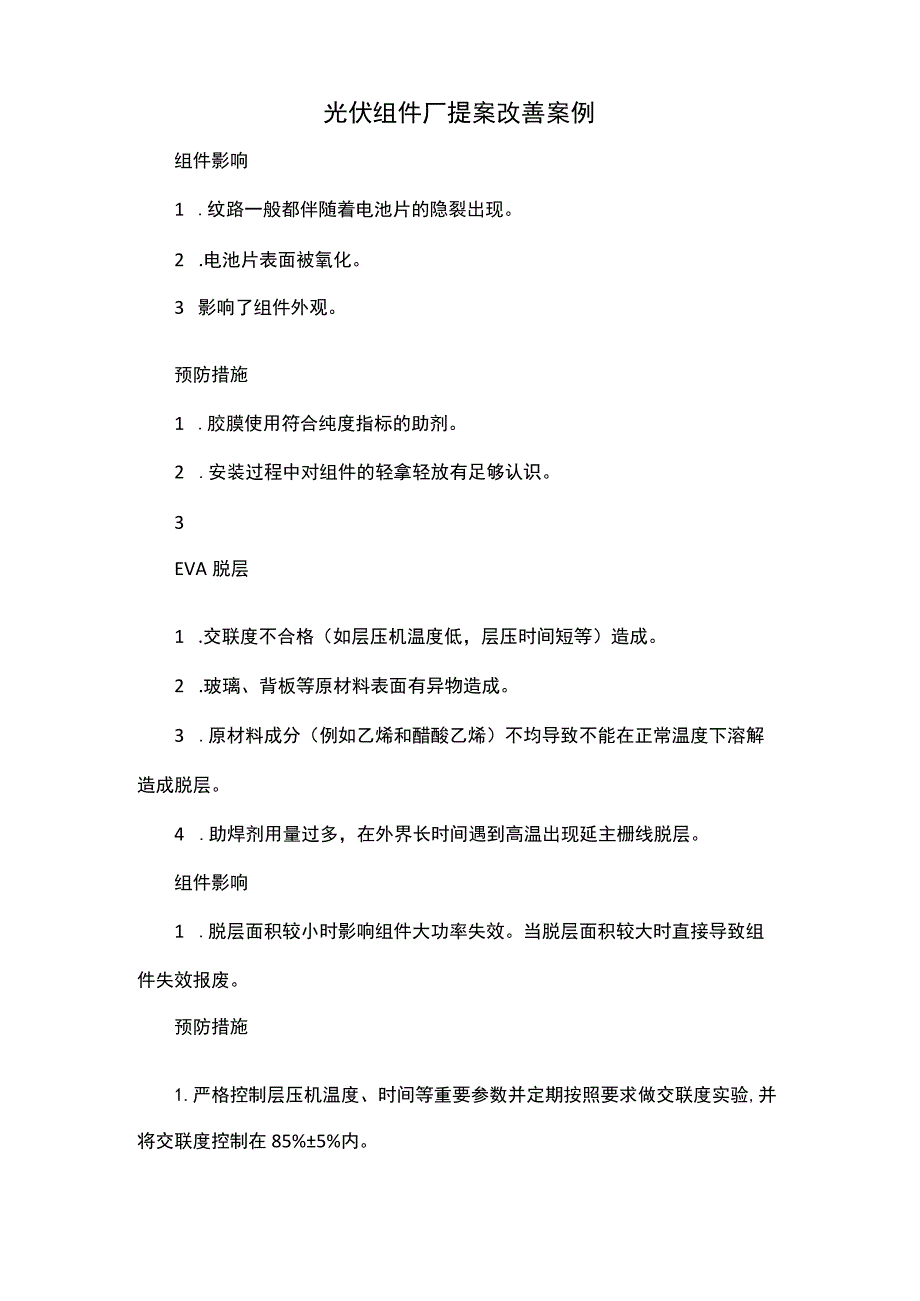

1、光伏组件厂提案改善案例组件影响1 .纹路一般都伴随着电池片的隐裂出现。2 .电池片表面被氧化。3 影响了组件外观。预防措施1 .胶膜使用符合纯度指标的助剂。2 .安装过程中对组件的轻拿轻放有足够认识。3EVA脱层1 .交联度不合格(如层压机温度低,层压时间短等)造成。2 .玻璃、背板等原材料表面有异物造成。3 .原材料成分(例如乙烯和醋酸乙烯)不均导致不能在正常温度下溶解造成脱层。4 .助焊剂用量过多,在外界长时间遇到高温出现延主栅线脱层。组件影响1 .脱层面积较小时影响组件大功率失效。当脱层面积较大时直接导致组件失效报废。预防措施1.严格控制层压机温度、时间等重要参数并定期按照要求做交联度实

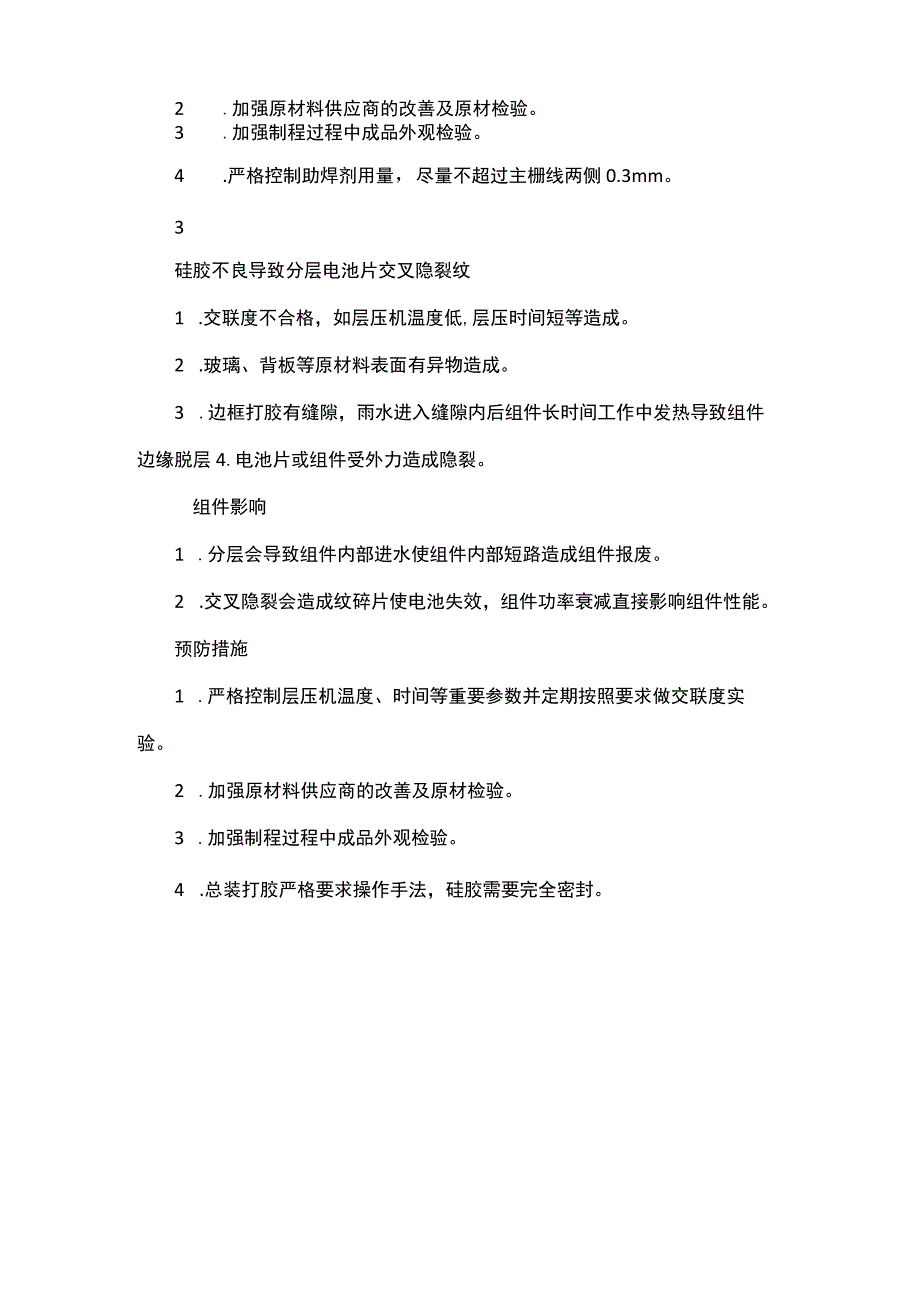

2、验,并将交联度控制在85%5%内。2 .加强原材料供应商的改善及原材检验。3 .加强制程过程中成品外观检验。4 .严格控制助焊剂用量,尽量不超过主栅线两侧0.3mm。3硅胶不良导致分层电池片交叉隐裂纹1 .交联度不合格,如层压机温度低,层压时间短等造成。2 .玻璃、背板等原材料表面有异物造成。3 .边框打胶有缝隙,雨水进入缝隙内后组件长时间工作中发热导致组件边缘脱层4.电池片或组件受外力造成隐裂。组件影响1 .分层会导致组件内部进水使组件内部短路造成组件报废。2 .交叉隐裂会造成纹碎片使电池失效,组件功率衰减直接影响组件性能。预防措施1 .严格控制层压机温度、时间等重要参数并定期按照要求做交联度实验。2 .加强原材料供应商的改善及原材检验。3 .加强制程过程中成品外观检验。4 .总装打胶严格要求操作手法,硅胶需要完全密封。

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 办公文档 > 解决方案

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
