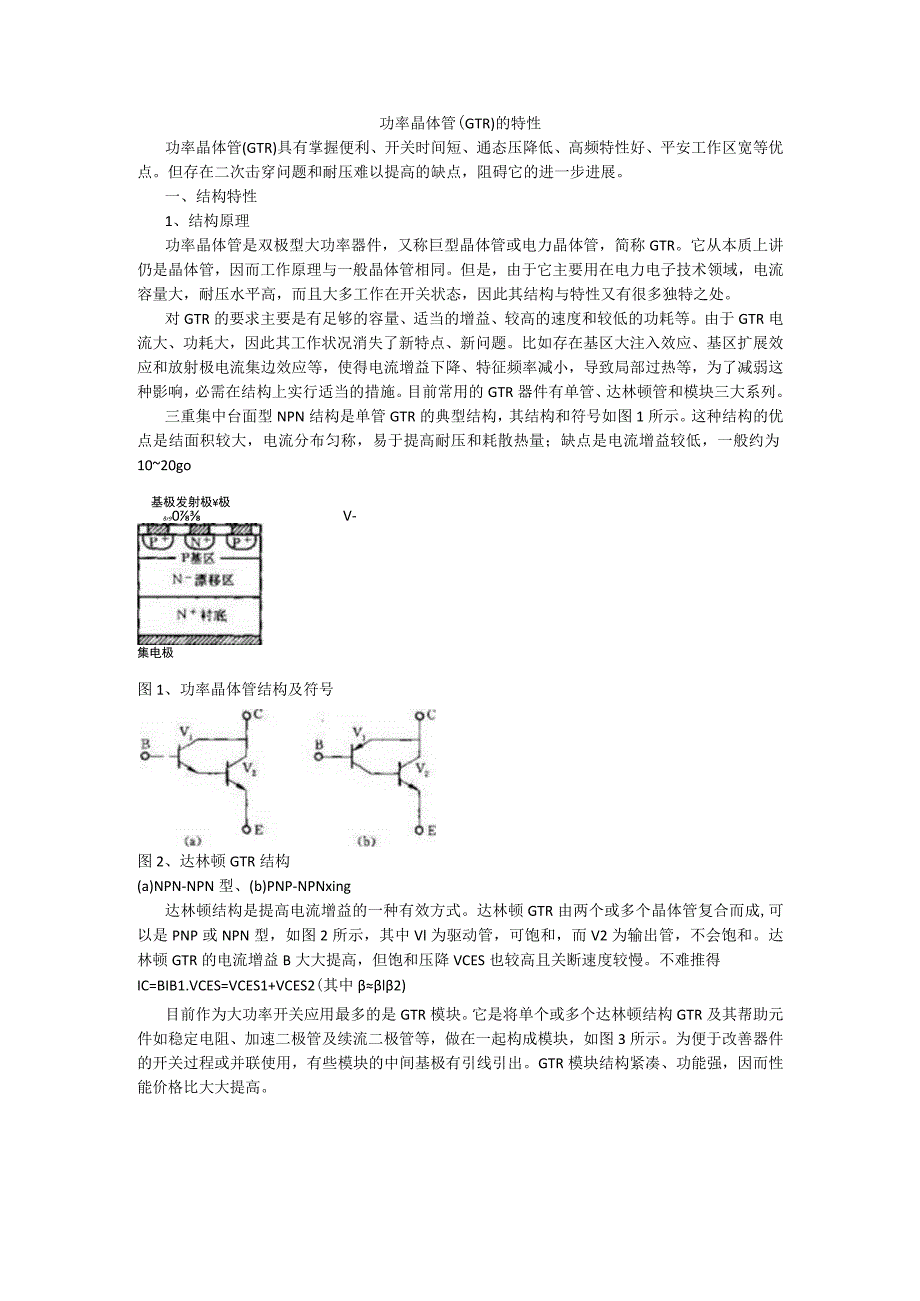

1、功率晶体管(GTR)的特性功率晶体管(GTR)具有掌握便利、开关时间短、通态压降低、高频特性好、平安工作区宽等优点。但存在二次击穿问题和耐压难以提高的缺点，阻碍它的进一步进展。一、结构特性1、结构原理功率晶体管是双极型大功率器件，又称巨型晶体管或电力晶体管，简称GTR。它从本质上讲仍是晶体管，因而工作原理与一般晶体管相同。但是，由于它主要用在电力电子技术领域，电流容量大，耐压水平高，而且大多工作在开关状态，因此其结构与特性又有很多独特之处。对GTR的要求主要是有足够的容量、适当的增益、较高的速度和较低的功耗等。由于GTR电流大、功耗大，因此其工作状况消失了新特点、新问题。比如存在基区大注入效应
2、、基区扩展效应和放射极电流集边效应等，使得电流增益下降、特征频率减小，导致局部过热等，为了减弱这种影响，必需在结构上实行适当的措施。目前常用的GTR器件有单管、达林顿管和模块三大系列。三重集中台面型NPN结构是单管GTR的典型结构，其结构和符号如图1所示。这种结构的优点是结面积较大，电流分布匀称，易于提高耐压和耗散热量；缺点是电流增益较低，一般约为1020go基极发射极极r90V-集电极图1、功率晶体管结构及符号图2、达林顿GTR结构(a)NPN-NPN型、(b)PNP-NPNxing达林顿结构是提高电流增益的一种有效方式。达林顿GTR由两个或多个晶体管复合而成,可以是PNP或NPN型，如图2

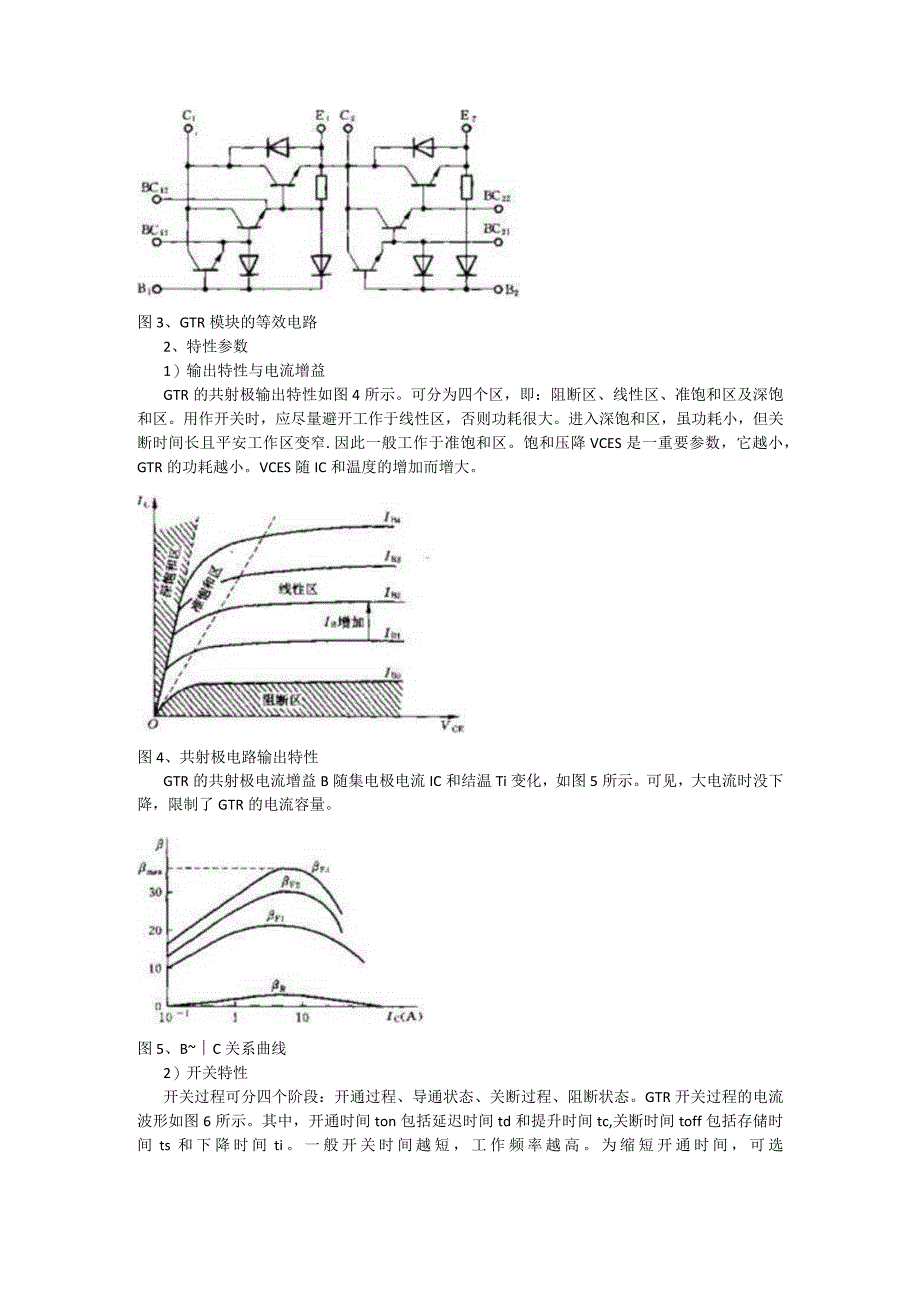

3、所示，其中Vl为驱动管，可饱和，而V2为输出管，不会饱和。达林顿GTR的电流增益B大大提高，但饱和压降VCES也较高且关断速度较慢。不难推得IC=BIB1.VCES=VCES1+VCES2(其中l2)目前作为大功率开关应用最多的是GTR模块。它是将单个或多个达林顿结构GTR及其帮助元件如稳定电阻、加速二极管及续流二极管等，做在一起构成模块，如图3所示。为便于改善器件的开关过程或并联使用，有些模块的中间基极有引线引出。GTR模块结构紧凑、功能强，因而性能价格比大大提高。图3、GTR模块的等效电路2、特性参数1）输出特性与电流增益GTR的共射极输出特性如图4所示。可分为四个区，即：阻断区、线性区、

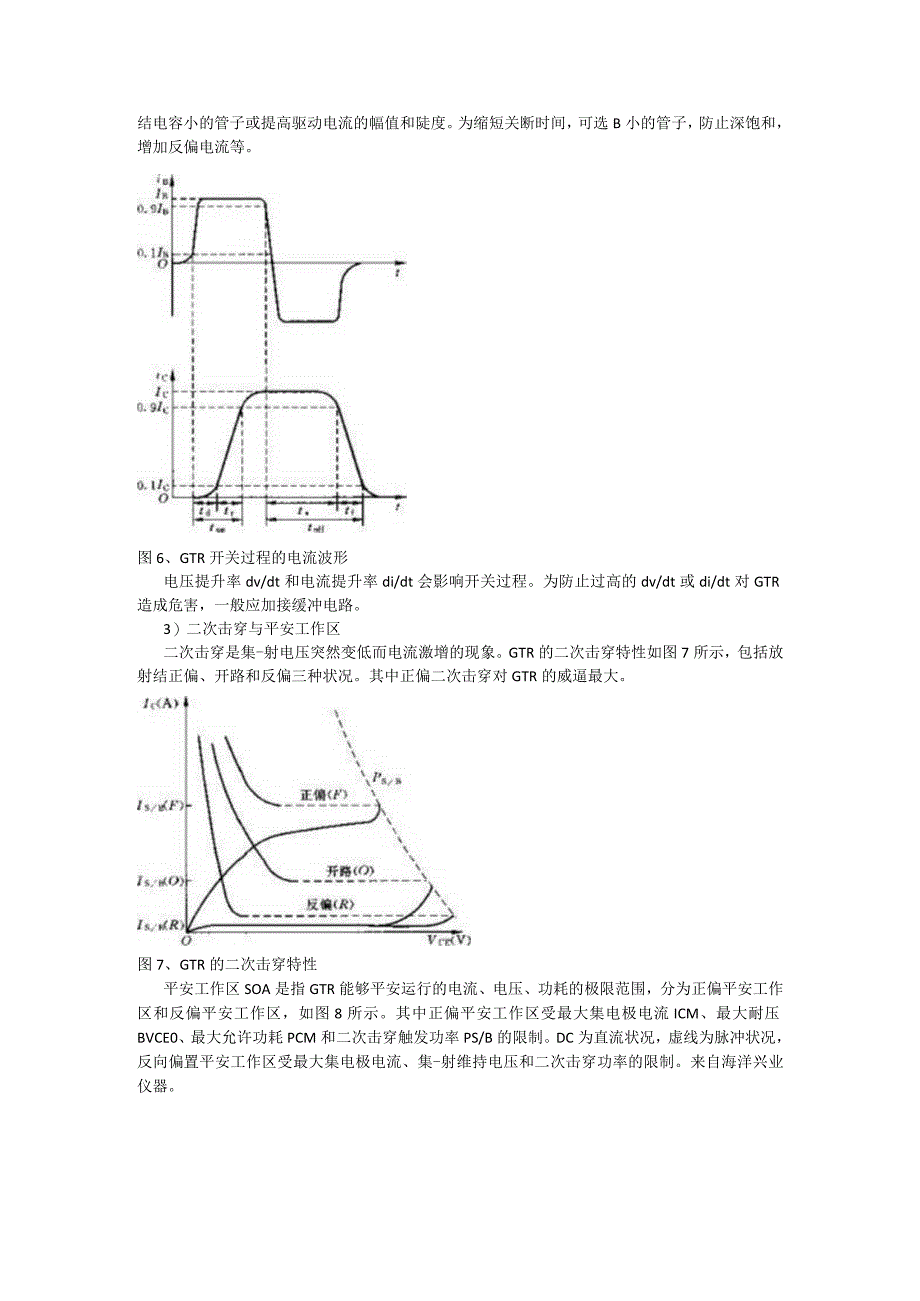

4、准饱和区及深饱和区。用作开关时，应尽量避开工作于线性区，否则功耗很大。进入深饱和区，虽功耗小，但关断时间长且平安工作区变窄.因此一般工作于准饱和区。饱和压降VCES是一重要参数，它越小，GTR的功耗越小。VCES随IC和温度的增加而增大。图4、共射极电路输出特性GTR的共射极电流增益B随集电极电流IC和结温Ti变化，如图5所示。可见，大电流时没下降，限制了GTR的电流容量。图5、BC关系曲线2）开关特性开关过程可分四个阶段：开通过程、导通状态、关断过程、阻断状态。GTR开关过程的电流波形如图6所示。其中，开通时间ton包括延迟时间td和提升时间tc,关断时间toff包括存储时间ts和下降时间t
