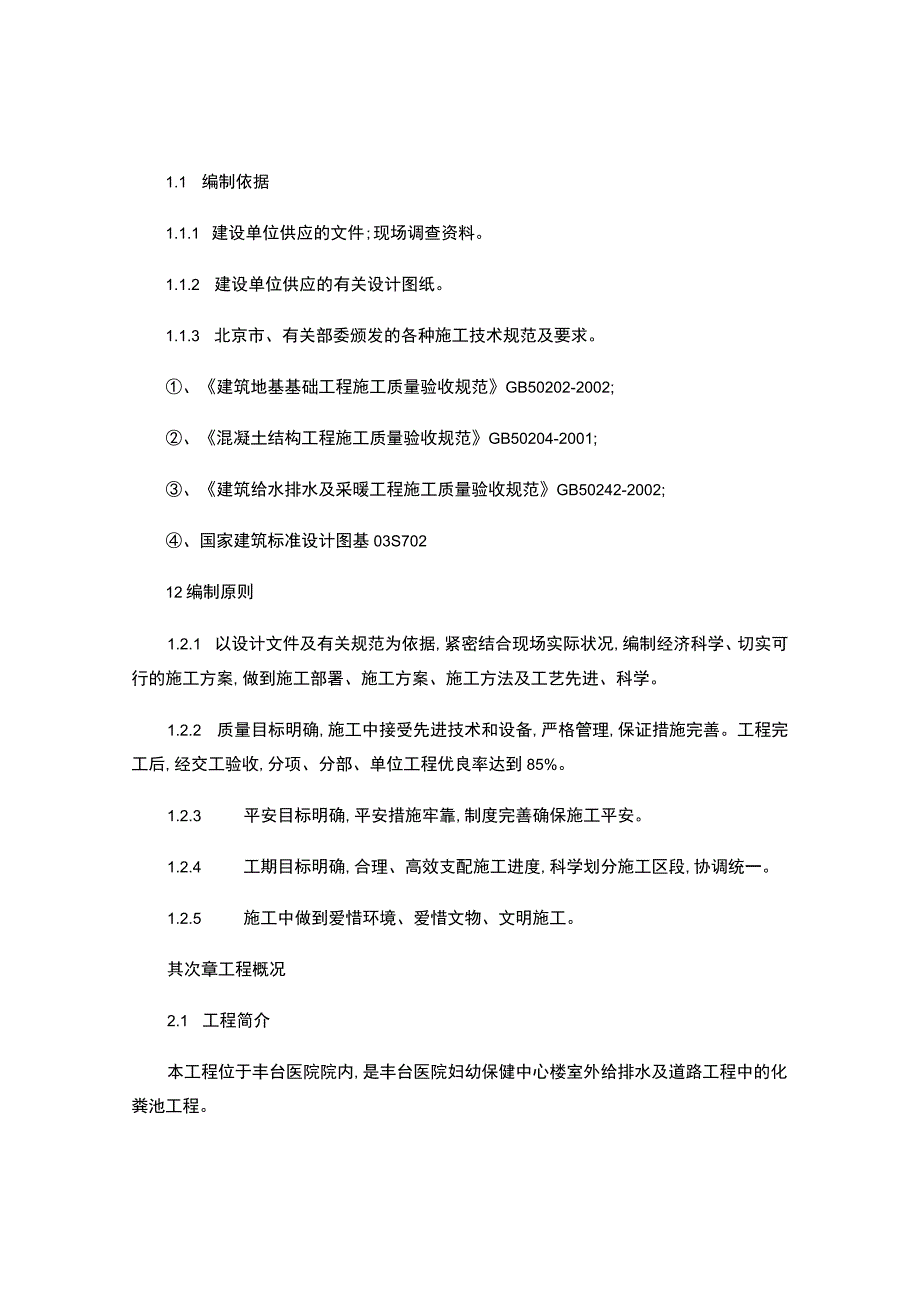

1、1.1 编制依据1.1.1 建设单位供应的文件;现场调查资料。1.1.2 建设单位供应的有关设计图纸。1.1.3 北京市、有关部委颁发的各种施工技术规范及要求。、建筑地基基础工程施工质量验收规范GB50202-2002;、混凝土结构工程施工质量验收规范GB50204-2001;、建筑给水排水及采暖工程施工质量验收规范GB50242-2002;、国家建筑标准设计图基03S70212编制原则1.2.1 以设计文件及有关规范为依据,紧密结合现场实际状况,编制经济科学、切实可行的施工方案,做到施工部署、施工方案、施工方法及工艺先进、科学。1.2.2 质量目标明确,施工中接受先进技术和设备,严格管理,保

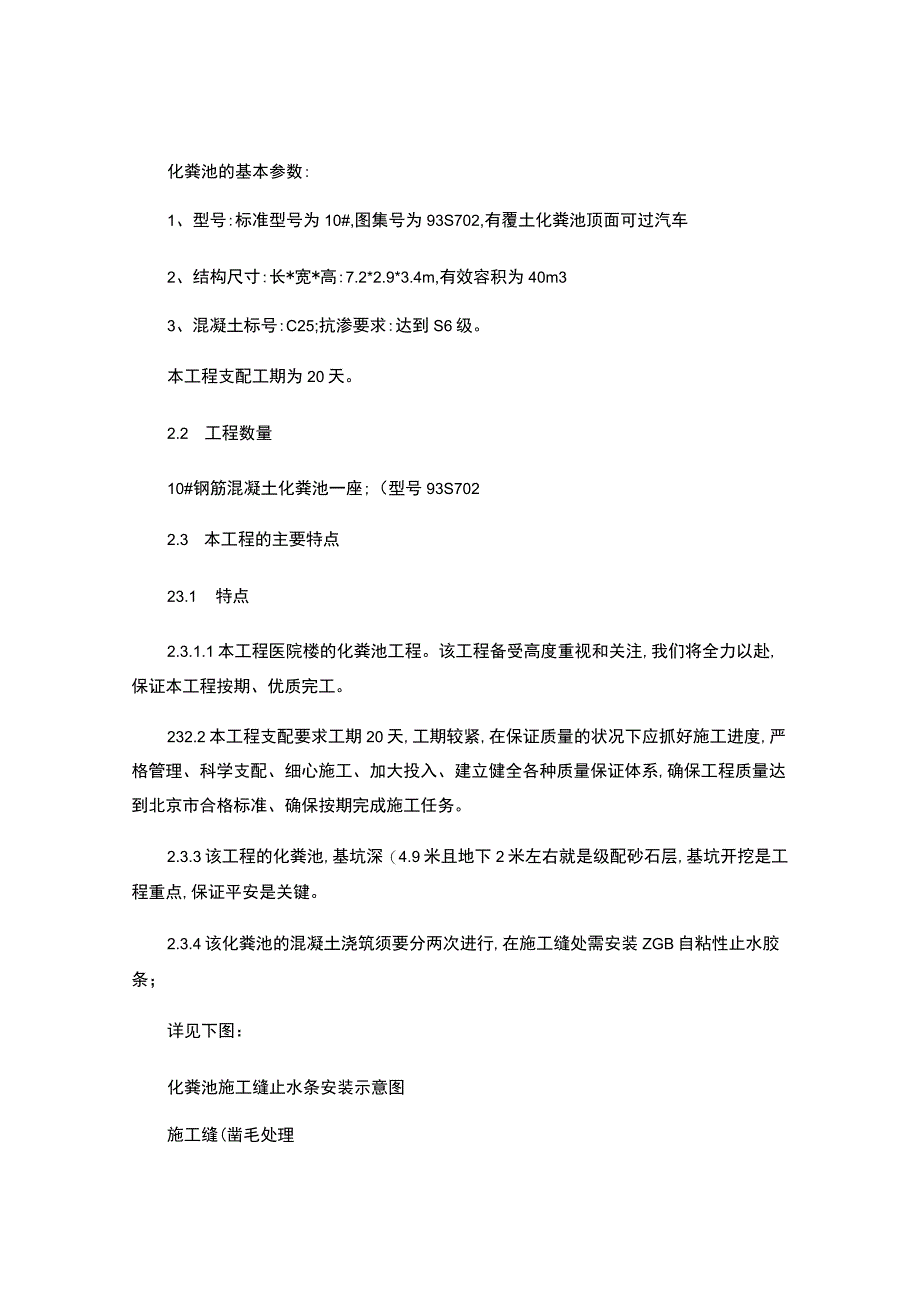

2、证措施完善。工程完工后,经交工验收,分项、分部、单位工程优良率达到85%。1.2.3 平安目标明确,平安措施牢靠,制度完善确保施工平安。1.2.4 工期目标明确,合理、高效支配施工进度,科学划分施工区段,协调统一。1.2.5 施工中做到爱惜环境、爱惜文物、文明施工。其次章工程概况2.1 工程简介本工程位于丰台医院院内,是丰台医院妇幼保健中心楼室外给排水及道路工程中的化粪池工程。化粪池的基本参数:1、型号:标准型号为10#,图集号为93S702,有覆土化粪池顶面可过汽车2、结构尺寸:长*宽*高:7.2*2.9*3.4m,有效容积为40m33、混凝土标号:C25;抗渗要求:达到S6级。本工程支配工
3、期为20天。2.2 工程数量10#钢筋混凝土化粪池一座;（型号93S7022.3 本工程的主要特点23.1 特点2.3.1.1本工程医院楼的化粪池工程。该工程备受高度重视和关注,我们将全力以赴,保证本工程按期、优质完工。232.2本工程支配要求工期20天,工期较紧,在保证质量的状况下应抓好施工进度,严格管理、科学支配、细心施工、加大投入、建立健全各种质量保证体系,确保工程质量达到北京市合格标准、确保按期完成施工任务。2.3.3该工程的化粪池,基坑深（4.9米且地下2米左右就是级配砂石层,基坑开挖是工程重点,保证平安是关键。2.3.4该化粪池的混凝土浇筑须要分两次进行,在施工缝处需安装ZGB自粘

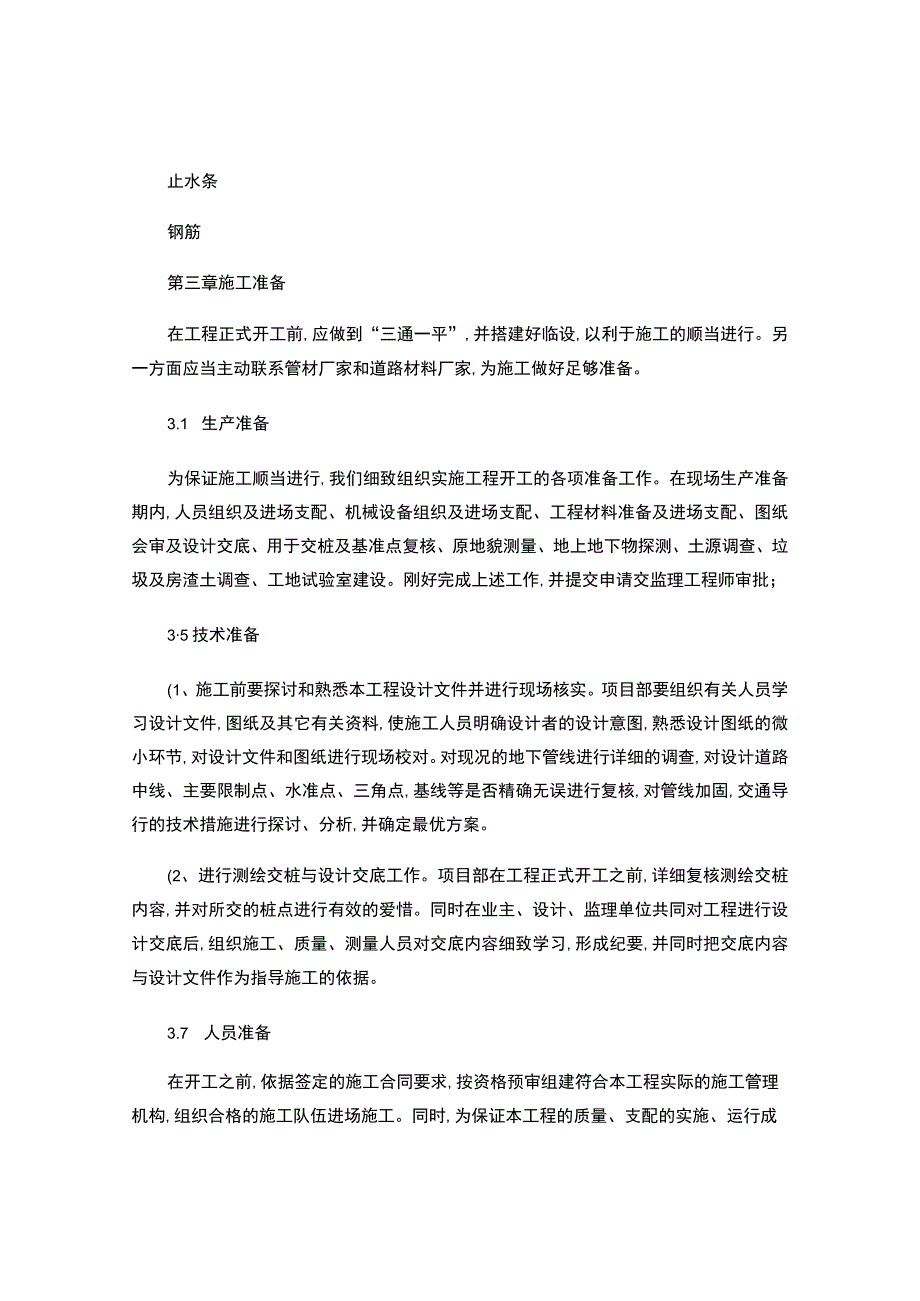

4、性止水胶条；详见下图：化粪池施工缝止水条安装示意图施工缝(凿毛处理止水条钢筋第三章施工准备在工程正式开工前,应做到“三通一平”,并搭建好临设,以利于施工的顺当进行。另一方面应当主动联系管材厂家和道路材料厂家,为施工做好足够准备。3.1 生产准备为保证施工顺当进行,我们细致组织实施工程开工的各项准备工作。在现场生产准备期内,人员组织及进场支配、机械设备组织及进场支配、工程材料准备及进场支配、图纸会审及设计交底、用于交桩及基准点复核、原地貌测量、地上地下物探测、土源调查、垃圾及房渣土调查、工地试验室建设。刚好完成上述工作,并提交申请交监理工程师审批；35技术准备(1、施工前要探讨和熟悉本工程设计文
5、件并进行现场核实。项目部要组织有关人员学习设计文件,图纸及其它有关资料,使施工人员明确设计者的设计意图,熟悉设计图纸的微小环节,对设计文件和图纸进行现场校对。对现况的地下管线进行详细的调查,对设计道路中线、主要限制点、水准点、三角点,基线等是否精确无误进行复核,对管线加固,交通导行的技术措施进行探讨、分析,并确定最优方案。(2、进行测绘交桩与设计交底工作。项目部在工程正式开工之前,详细复核测绘交桩内容,并对所交的桩点进行有效的爱惜。同时在业主、设计、监理单位共同对工程进行设计交底后,组织施工、质量、测量人员对交底内容细致学习,形成纪要,并同时把交底内容与设计文件作为指导施工的依据。3.7 人员
6、准备在开工之前,依据签定的施工合同要求,按资格预审组建符合本工程实际的施工管理机构,组织合格的施工队伍进场施工。同时,为保证本工程的质量、支配的实施、运行成本管理及平安、文明施工工作顺当完成。施工机构的组建和人员的配备:依据本工程的实际状况及业主、监理单位的要求,公司组建强有力的项目部,配备各专业施工技术人员和专业施工队伍。施工机构中包括施工、技术、质量、材料、平安、设备、财务、预算、合同支配等管理部门,对工程进行有效的管理,保证本工程的顺当实施。在人员准备期内,对现场施工技术人员及工人进行全面培训,培训内容包括:施工内容、现场环境、交通状况、环保要求、防火、用电平安留意事项、施工机械操作规程
7、（专业工种等,并作到各种工种证件齐全。3.9 材料准备针对本工程的施工内容,在开工之前对工程所需的土方、钢筋、商品混凝土、预制构件等进行详细计算,主动联系资质优良的材料厂家并提出详细的进场支配,严格执行验收与检测程序,确保原材料与构件的质量。同时,依据施工进程,适时调整材料进场支配,确保在不耽搁工期的前提下,削减现场的库存,以免造成不必要的积压和奢侈。对业主供应的材料,进行妥当保管,避开损失。3.10 机械准备针对本工程确定的施工方法,施工程序及施工进度支配,选定施工所需机械的种类、规格、数量,并确定所需机械的进场退场时间。对机械的进场时间和数量,不行时增时减,避开进场后长期停置不用,造成奢侈
8、。本工程所需的机械设备利用我公司现有和长期合作单位专业施工机械进场施工,并配备专业机械操作人员,配备专业的修理人员进行设备的保养和修理。对设备的日常管理严格依据IS09001标准及程序管理,切实保障各种机械设备的正常运转。在施工刚刚起先阶段,对机械设备作详细技术数据记录,加以刚好分析总结,了解设备的机械效率和施工技术参数,进行刚好的调整,确保施工质量与施工生产的顺当进行。第四章施工总体部署4.1 施工组织管理机构按北京丰台医院妇幼保健中心楼室外给排水及道路工程施工组织设计执行,且全部持证上岗;全面协调公司内部的人力、资金、材料、机械,保质保量完成全部合同施工任务。4.2 工期保证措施本工程工期
9、短、任务重,为确保按期完成本工程,同时结合本工程的特点,特制定以下工期保证措施：4.3 .1组织保证1.1.1.1 进场后立刻组织技术实力高、组织管理实力强的人员成立项目经理部,2天之内,项目主要管理人员全部到位,将全力以赴组织有关人员结合现场条件,支配施工准备和编制实施性施工组织设计,刚好调遣生产操作人员和设备进场。1.1.1.2 标准化施工,通过合理的施工组织与正确的施工方法来提高施工进度,要稳产高产、防止大起大落。1.1.1.3 施工时,合理组织变通导流,支配特地的交通协管员指挥交通,保证社会车辆畅通,同时做好明显交通标记。4.3.2 劳动力保证依据总体施工进度支配支配,并结合现场的详细
10、状况,逐季逐月做出劳动力运用支配,保证各种技术工种及劳力足够。4.3.3 材料保证4.33.1依据生产支配编制材料供应支配,超前订货加工,同时严把质量关,防止因不合格材料而影响工期。4.3.3.2保证料源足够,对于路基工程,在清表路基横断面复核完毕后详细计算实际土方用量,调查土场可取用量。对于结构工程,开工前做出一次性备料支配,提前考察各种材料的货源、储量、运距等。详细制定出进料支配,保证各种物资的供应。4.3.4机械保证机械施工是保证工期和质量的关键,依据本工程的特点配备足够的运输、挖、推、铺、找平、碾压及吊装等先进设备,保证工程的须要。同时做好设备的运用、保养、修理工作,保证各种设备的正常
11、运转,并提高其完好率、利用率。第五章主要施工方案5.1施工测量方案5.1.1 接桩后,比照定线成果表,测量人员依据甲方给出的桩位进行校核,校核结果应符合定线成果表,并细致校核现况地面及现况路面高程,为填挖方量的计算供应依据。5.1.2 待现场条件具备后,在施工区布设一条复核导线,以便对全线全部给定桩位进行限制,同时为各种地下管线供应竣工测量的依据。导线应符合三级导线的精度要求,全部的导线点应设在易爱惜地带,同时接受碎加固并设围栏爱惜。水准点要进行复核检查。5.1.3 施工前,主动协作施工员做好地下管线的调查工作,细致学习施工图纸,依据现场给定桩位,用经纬仪和尺量或测距仪放线,给定各施工部位的高
12、程时,按符合水准测量法,起闭至少两个以上水准点。施工中加强中线、高程校核,重点部位接受三级测量并刚好填写测量复核记录。施工中刚好收集整理各种资料,随工程进展进行竣工测量。5.1.4 测定管道中线时应在起点、终点,平面折点的限制点测设中心桩,并应在沟槽外适当位置设置与其相应的方向桩,并用碎爱惜好,设立明显标记。依据开挖深度和管径,施放开槽边线及堆土堆料界线。管道工程施工必需依据图纸细致核对接入市政管网外的标高。5.2主要工艺1 .2.1化粪池施工工艺流程：化粪池基坑土方开挖一基坑土体支撑加固T基坑底部清槽一混凝土垫层T绑扎地板钢筋及支模板T地板混凝土浇筑一侧墙及隔墙的钢筋绑扎一侧墙及隔墙模板支搭
13、加固T侧墙及隔墙的混凝土浇筑一部分顶板的支模及钢筋绑扎一浇筑部分顶板一安装预制顶板T砌筑井筒T拆除外模板（养护7天部分回填T拆除内模板T抹灰（防水砂浆T养护及二次回填T灌水试验。2 .2.2基坑开挖依据场地地质条件,基坑开挖尺寸为:上口:13.6*8.9m;下口:8.2*3.9m;工作面为0.4mo接受常规方法施工,基坑开挖接受反铲挖掘机开挖,配以人工修整基坑边坡及底部。严禁切除坡脚,机械开槽时,边坡坡度应适当减缓,堆土坡脚距坑边2m以外,堆土高度不宜超过2m,土方堆放在基坑一侧,弃土和回运土分开堆放,多余部分放在存土场暂存,基坑以外1.5m处需在地面上设围挡和标记牌,标记灯。如遇滞水层,于基
14、坑一角设置集水坑一处,并于基坑四周设置集水道,将地下水汇合于集水坑内,设置一台DNlOO泥浆泵昼夜抽水。拟挖至距槽底20Cm后由人工清底,以爱惜基础不被扰动。基坑开挖完成后要对基坑进行支护,支护方法视现场状况,可实行方木支撑,在基坑上口2米一下支撑方木,间隔为3米,坑壁垫木板,待池壁模板起先支搭后拆除。基坑开挖完成后,立刻清理基槽,验槽完毕后,立刻浇注混凝土垫层。523钢筋加工绑扎施工3 .基本要求(1、钢筋出厂合格证和复试试验报告结论均要符合设计和规范要求。(2、成型钢筋、2022号火烧丝、水泥砂浆垫块(或塑料卡。(3、地板双层钢筋,需加马凳,以梅花型布置IO的钢筋,间距600mm;(4、池
15、壁双层钢筋需加拉接筋,用10的钢筋,间距60Omm,梅花型布；(5受力筋在一个区段内搭接钢筋面积率为25%,绑扎长度不小于300mm;4 .作业条件(1、按施工平面图规定的位置平整好场地,按不同规格型号垫好堆放。(2、进场钢筋应比照设计图纸和配料单,详细核对其型号、尺寸、数量、钢号。(3、弹好标高水平线及墙的外皮线。(4、钢筋及板缝模板已做完预检记录,并将模内杂物清理干净。5 .操作工艺1、先绑扎后支模,假如接受预制绑扎骨架时,可将骨架按编号吊装就位进行组装。如在模内绑扎时,按设计图纸要求间距,放箍筋后穿受力钢筋,绑扎箍筋。留意箍筋必需垂直受力钢筋,箍筋搭接处应沿受力钢筋相互错开。2、钢筋的搭接长度:因混凝土为C25等级,1级钢筋搭接长度不少于30d,11级钢筋不少于40d(d为受力筋直径。受力钢筋接头的位置应相互错开,绑扎接头时在规定的搭接长度任一区段内(焊接接头时在焊接接头处的35d且不小于500毫米区段内,有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率受拉区不大于25%,受压区不大于50%。3、钢筋绑扎时应相互交圈,在内外墙交接处,大角转角处及隔墙处的锚固长度均要符合设计要求。4、钢筋绑完后应加水泥砂浆垫块。6 .质量验收(1保证项目：1、钢筋的品种和质量必需符合设计要求和有关标准规定。符合有关规定后方可焊接。检查钢筋出厂质量证明
