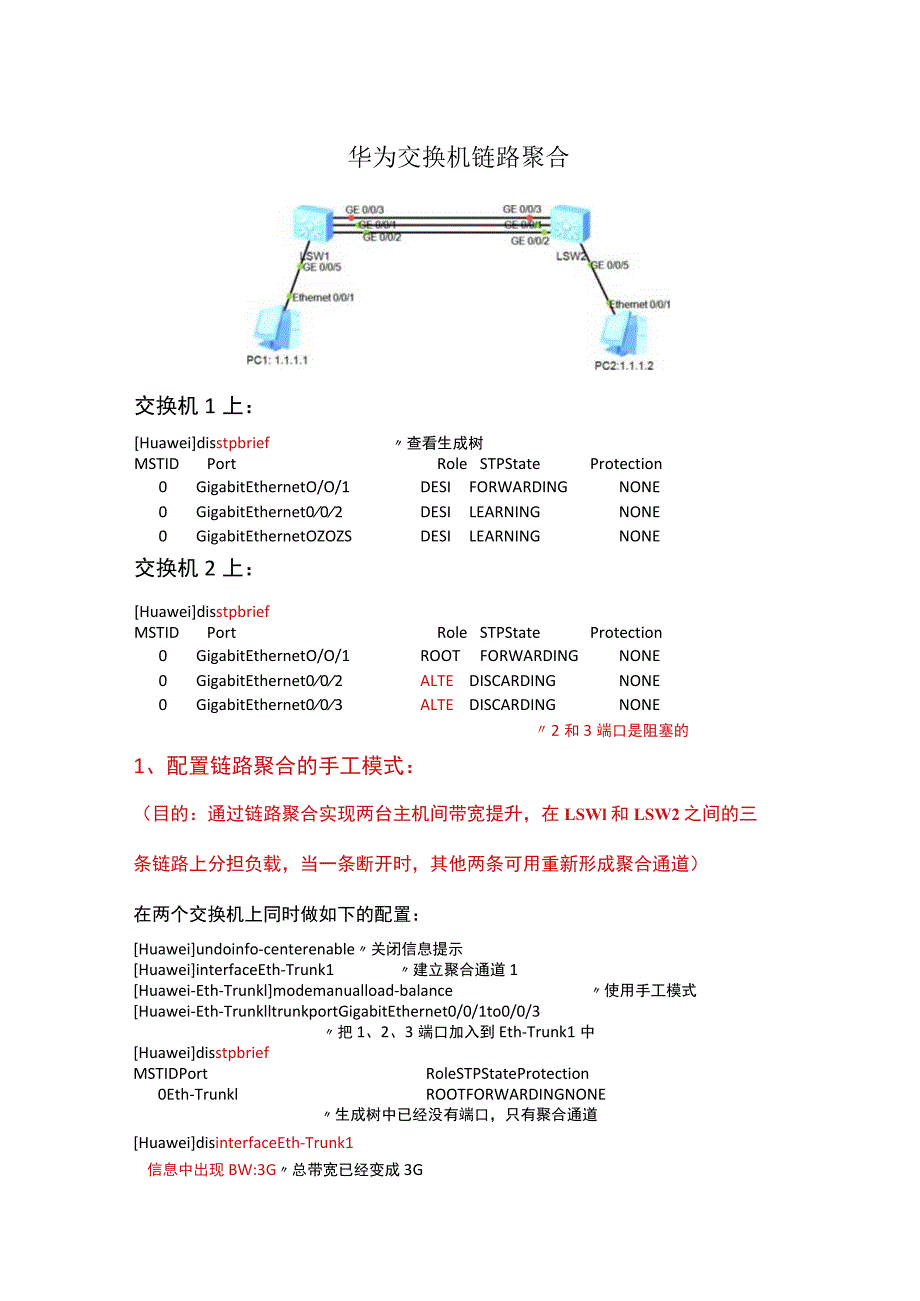

华为交换机链路聚合.docx_第1页
第1页 / 共2页

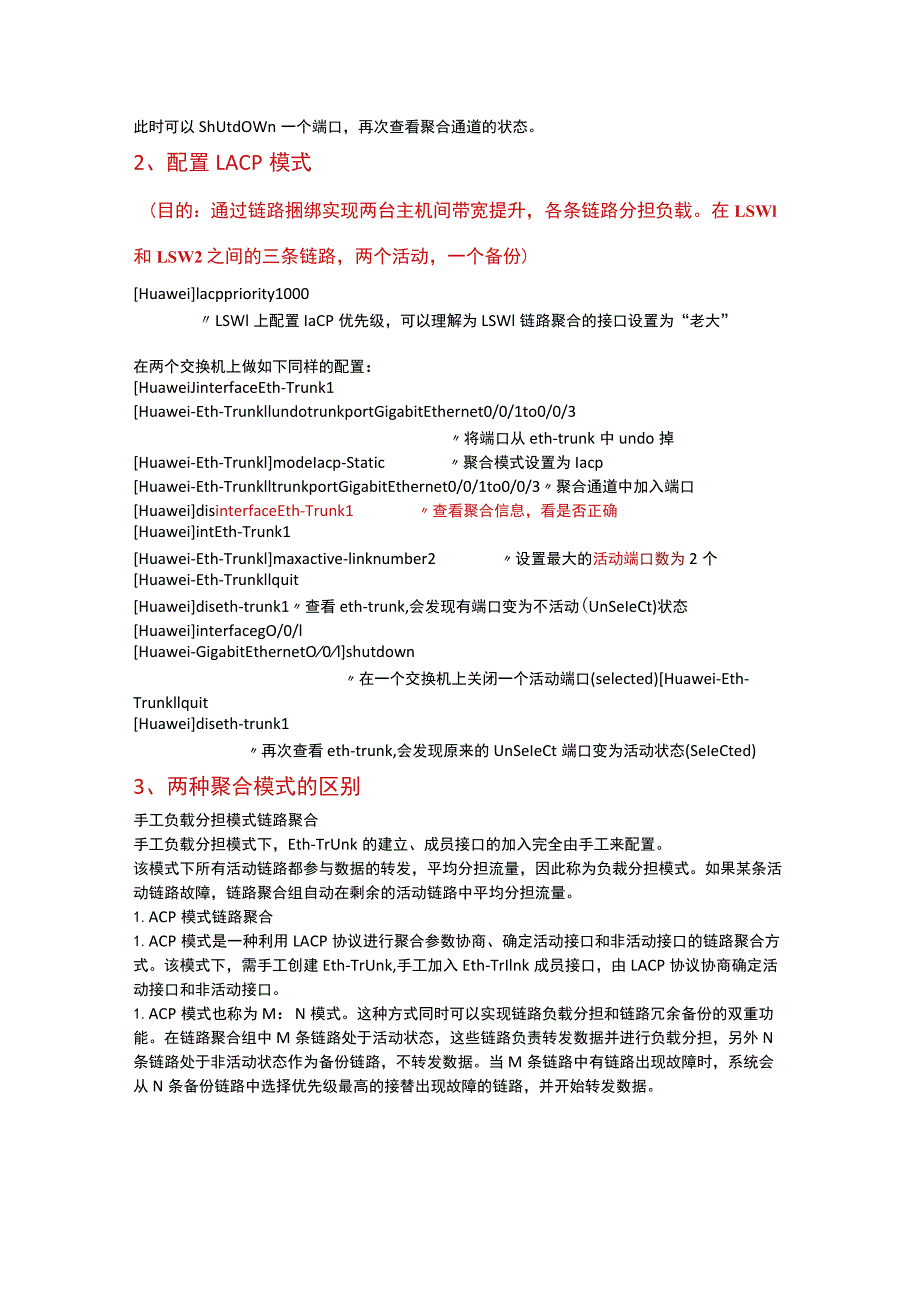

华为交换机链路聚合.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《华为交换机链路聚合.docx》由会员分享,可在线阅读,更多相关《华为交换机链路聚合.docx(2页珍藏版)》请在第壹文秘上搜索。

1、华为交换机链路聚合交换机1上:Huaweidisstpbrief查看生成树MSTIDPortRoleSTPStateProtection0GigabitEthernetO/O/1DESIFORWARDINGNONE0GigabitEthernet002DESILEARNINGNONE0GigabitEthernetOZOZSDESILEARNINGNONE交换机2上:HuaweidisstpbriefMSTIDPortRoleSTPStateProtection0GigabitEthernetO/O/1ROOTFORWARDINGNONE0GigabitEthernet002ALTEDISCA

2、RDINGNONE0GigabitEthernet003ALTEDISCARDINGNONE2和3端口是阻塞的1、配置链路聚合的手工模式:(目的:通过链路聚合实现两台主机间带宽提升,在LSWl和LSW2之间的三条链路上分担负载,当一条断开时,其他两条可用重新形成聚合通道)在两个交换机上同时做如下的配置:Huaweiundoinfo-centerenable关闭信息提示HuaweiinterfaceEth-Trunk1建立聚合通道1Huawei-Eth-Trunklmodemanualload-balance使用手工模式Huawei-Eth-TrunklltrunkportGigabitEthe

3、rnet0/0/1to0/0/3把1、2、3端口加入到Eth-Trunk1中HuaweidisstpbriefMSTIDPortRoleSTPStateProtection0Eth-TrunklROOTFORWARDINGNONE生成树中已经没有端口,只有聚合通道HuaweidisinterfaceEth-Trunk1信息中出现BW:3G总带宽已经变成3G此时可以ShUtdOWn一个端口,再次查看聚合通道的状态。2、配置LACP模式(目的:通过链路捆绑实现两台主机间带宽提升,各条链路分担负载。在LSWl和LSW2之间的三条链路,两个活动,一个备份)Huaweilacppriority1000L

4、SWl上配置IaCP优先级,可以理解为LSWl链路聚合的接口设置为“老大”在两个交换机上做如下同样的配置:HuaweiJinterfaceEth-Trunk1Huawei-Eth-TrunkllundotrunkportGigabitEthernet0/0/1to0/0/3将端口从eth-trunk中undo掉Huawei-Eth-TrunklmodeIacp-Static聚合模式设置为IacpHuawei-Eth-TrunklltrunkportGigabitEthernet0/0/1to0/0/3聚合通道中加入端口HuaweidisinterfaceEth-Trunk1查看聚合信息,看是否

5、正确HuaweiintEth-Trunk1Huawei-Eth-Trunklmaxactive-linknumber2设置最大的活动端口数为2个Huawei-Eth-TrunkllquitHuaweidiseth-trunk1查看eth-trunk,会发现有端口变为不活动(UnSeIeCt)状态HuaweiinterfacegO/0/lHuawei-GigabitEthernetO0lshutdown在一个交换机上关闭一个活动端口(selected)Huawei-Eth-TrunkllquitHuaweidiseth-trunk1再次查看eth-trunk,会发现原来的UnSeIeCt端口变为

6、活动状态(SeIeCted)3、两种聚合模式的区别手工负载分担模式链路聚合手工负载分担模式下,Eth-TrUnk的建立、成员接口的加入完全由手工来配置。该模式下所有活动链路都参与数据的转发,平均分担流量,因此称为负裁分担模式。如果某条活动链路故障,链路聚合组自动在剩余的活动链路中平均分担流量。1.ACP模式链路聚合1.ACP模式是一种利用LACP协议进行聚合参数协商、确定活动接口和非活动接口的链路聚合方式。该模式下,需手工创建Eth-TrUnk,手工加入Eth-TrIlnk成员接口,由LACP协议协商确定活动接口和非活动接口。1.ACP模式也称为M:N模式。这种方式同时可以实现链路负载分担和链路冗余备份的双重功能。在链路聚合组中M条链路处于活动状态,这些链路负责转发数据并进行负载分担,另外N条链路处于非活动状态作为备份链路,不转发数据。当M条链路中有链路出现故障时,系统会从N条备份链路中选择优先级最高的接替出现故障的链路,并开始转发数据。
