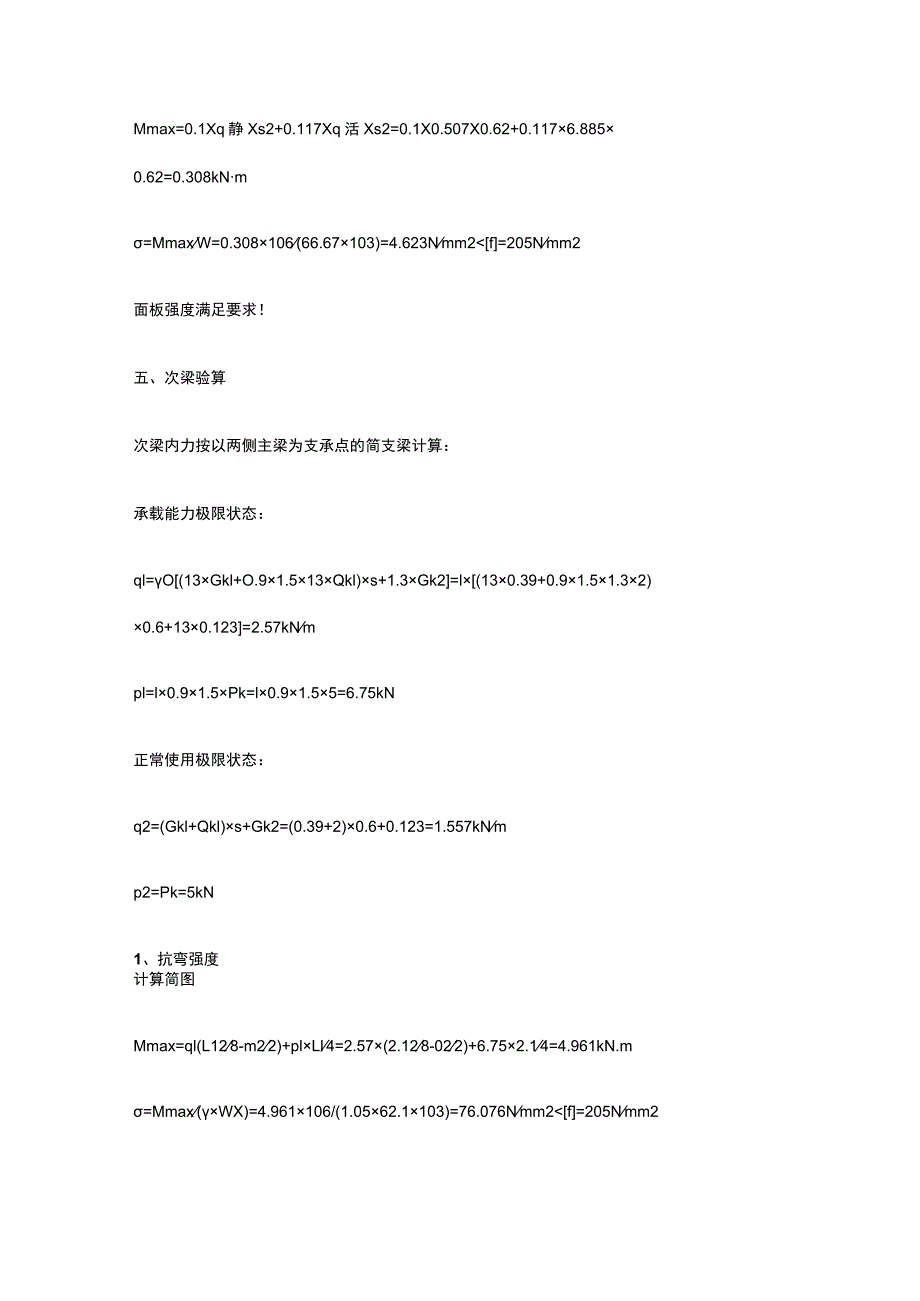

型钢悬挑卸料平台计算书(卸料平台).docx_第2页
第2页 / 共9页

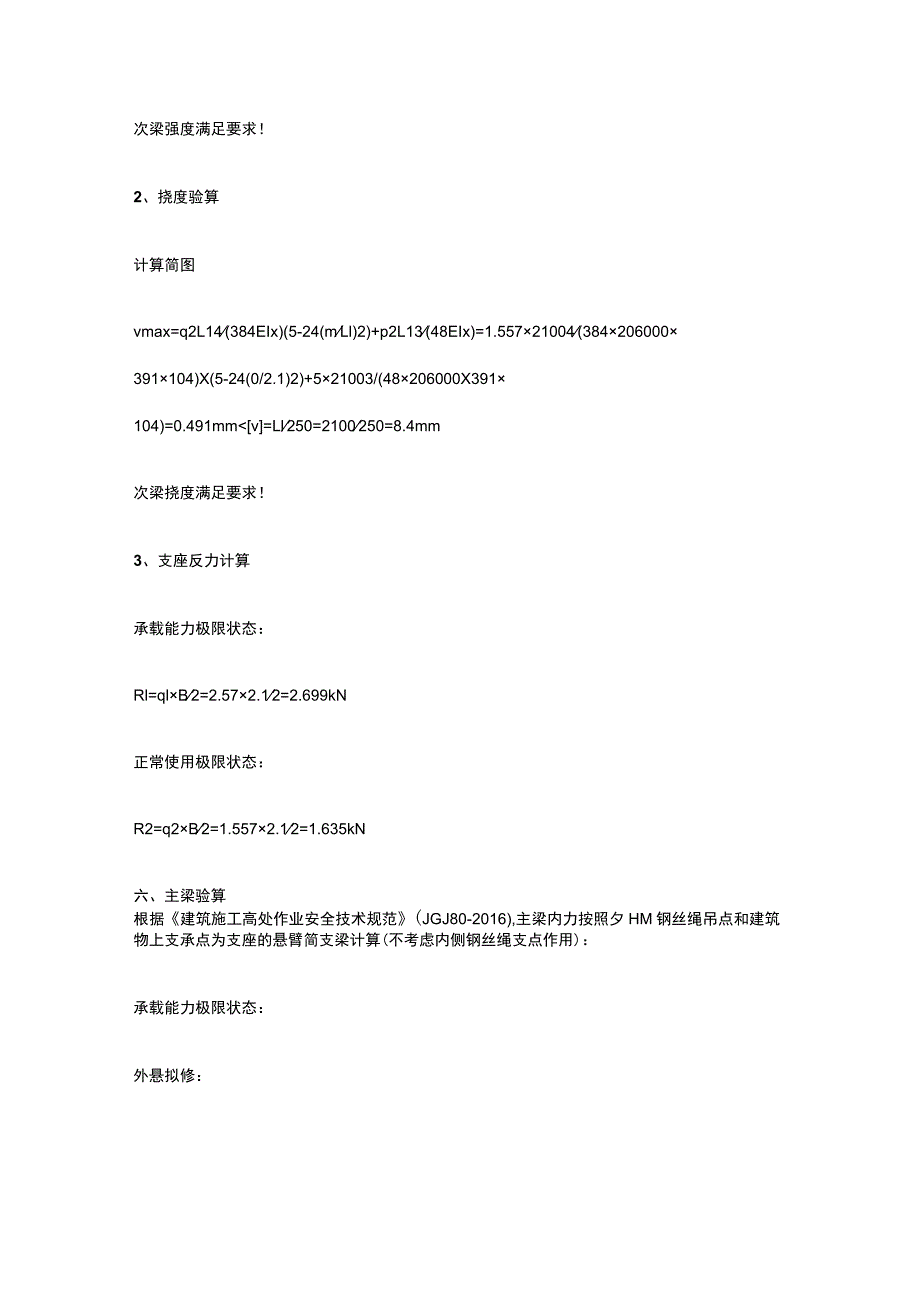

型钢悬挑卸料平台计算书(卸料平台).docx_第3页
第3页 / 共9页
型钢悬挑卸料平台计算书(卸料平台).docx_第4页
第4页 / 共9页
型钢悬挑卸料平台计算书(卸料平台).docx_第5页
第5页 / 共9页
型钢悬挑卸料平台计算书(卸料平台).docx_第6页
第6页 / 共9页
型钢悬挑卸料平台计算书(卸料平台).docx_第7页
第7页 / 共9页
型钢悬挑卸料平台计算书(卸料平台).docx_第8页
第8页 / 共9页
型钢悬挑卸料平台计算书(卸料平台).docx_第9页
第9页 / 共9页
亲,该文档总共9页,全部预览完了,如果喜欢就下载吧!
资源描述

《型钢悬挑卸料平台计算书(卸料平台).docx》由会员分享,可在线阅读,更多相关《型钢悬挑卸料平台计算书(卸料平台).docx(9页珍藏版)》请在第壹文秘上搜索。

1、型钢悬挑卸料平台计算书(卸料平台)计算依据:1、建筑施工高处作业安全技术规范JGJ80-20162、钢结构设计标准GB50017-20173、频朝可靠性设H一标准GB50068-2018一、构造参数二、荷载参数三、设计简图四、面板验算面板受力简图如下:计算简图取单位宽度Im进行验算q=013Gkll+0.91.5(13Qkl+PkS)l=l1.30.39l+0.91.5(132+52)l=7392kNmq活=IXO.9l.5(1.3XQkI+PkS)l=lO.9l.5(1.32+52)l=6.885kNm抗弯验算:Mmax=0.1Xq静Xs2+0.117Xq活Xs2=0.1X0.507X0.6

2、2+0.1176.8850.62=0.308kNm=MmaxW=0.308106(66.67103)=4.623Nmm2f=205Nmm2面板强度满足要求!五、次梁验算次梁内力按以两侧主梁为支承点的简支梁计算:承载能力极限状态:ql=O(13Gkl+O.91.513Qkl)s+1.3Gk2=l(130.39+0.91.51.32)0.6+130.123=2.57kNmpl=l0.91.5Pk=l0.91.55=6.75kN正常使用极限状态:q2=(Gkl+Qkl)s+Gk2=(0.39+2)0.6+0.123=1.557kNmp2=Pk=5kN1、抗弯强度计算简图Mmax=ql(L128-m2

3、2)+plLl4=2.57(2.128-022)+6.752.14=4.961kN.m=Mmax(WX)=4.961106/(1.0562.1103)=76.076Nmm2f=205Nmm2次梁强度满足要求!2、挠度验算计算简图vmax=q2L14(384EIx)(5-24(mLl)2)+p2L13(48EIx)=1.55721004(384206000391104)X(5-24(0/2.1)2)+521003/(48206000X391104)=0.491mmv=Ll250=2100250=8.4mm次梁挠度满足要求!3、支座反力计算承载能力极限状态:Rl=qlB2=2.572.12=2.6

4、99kN正常使用极限状态:R2=q2B2=1.5572.12=1.635kN六、主梁验算根据建筑施工高处作业安全技术规范(JGJ80-2016),主梁内力按照夕HM钢丝绳吊点和建筑物上支承点为支座的悬臂简支梁计算(不考虑内侧钢丝绳支点作用):承载能力极限状态:外悬拟修:ql=0G(Gk3+Gk4)=l13(0.172+0.150)=0.419kNmpl=0LQPk2=l0.91.552=3375kNRl=2.699kN内锚固段:q=0GGk3=l130.172=0.224kNm正常使用极限状态:外悬拟修:ql=Gk3+Gk4=0.172+0.150=0.322kNmp2=Pk2=2.5kNR2

5、=1.635kN内锚固段:q,=Gk3=0.172kNm1、强度验算计算简图弯矩图(kNm)剪力图(kN)R夕卜=LL566kNMmax=7.177kNmN=R外tan=R外/(hlsl)=11.566(3.2003.400)=12.289kN=Mmax(WX)+NA=7.177106/(1.05X108.300X103)+12.289X103/(21.95102)=68.713Nmm2f=205.000Nmm2主梁强度满足要求!2、挠度睑算计算简图变形图(mm)vmax=2.829mmv=(al+c)250.00=(3400.00+200)250.00=14.400mm主梁挠度满足要求!3、

6、支座反力计算剪力图(kN)设计值:R外=II.566kN剪力图(kN)标准值:R外=7.362kN如果夕HM钢丝绳出现断裂,要求内侧钢丝绳能独立承担支撑作用,由于平台的受力情况发生了改变,故应重新建立计算模型计算:1、强度睑算计算简图弯矩图(kNm)剪力图(kN)R内=13.409kNMmax=5.518kNmN=R内tan=R内/(h2s2)=13.409/(3.200/3.000)=12.57IkN=Mmax(WX)+NA=5.518X106/(1.05108.300X103)+12.571X103/(21.95102)=54.254Nmm2f=205.000Nmm2主梁强度满足要求!2、挠度验算计算简图变形图(mm)vma=1.606mmT,=11.668kN钢丝绳强度满足要求!八、拉环睑算=T(2A)=18.38010323.14(20/2)2=29.268Nmm2f=65Nmm2拉环强度满足要求!九、焊缝验算f=T(helw)=18.380103(6.000120.000)=25.528Nmm2ffw=160Nmm2拉环焊缝强度满足要求!
