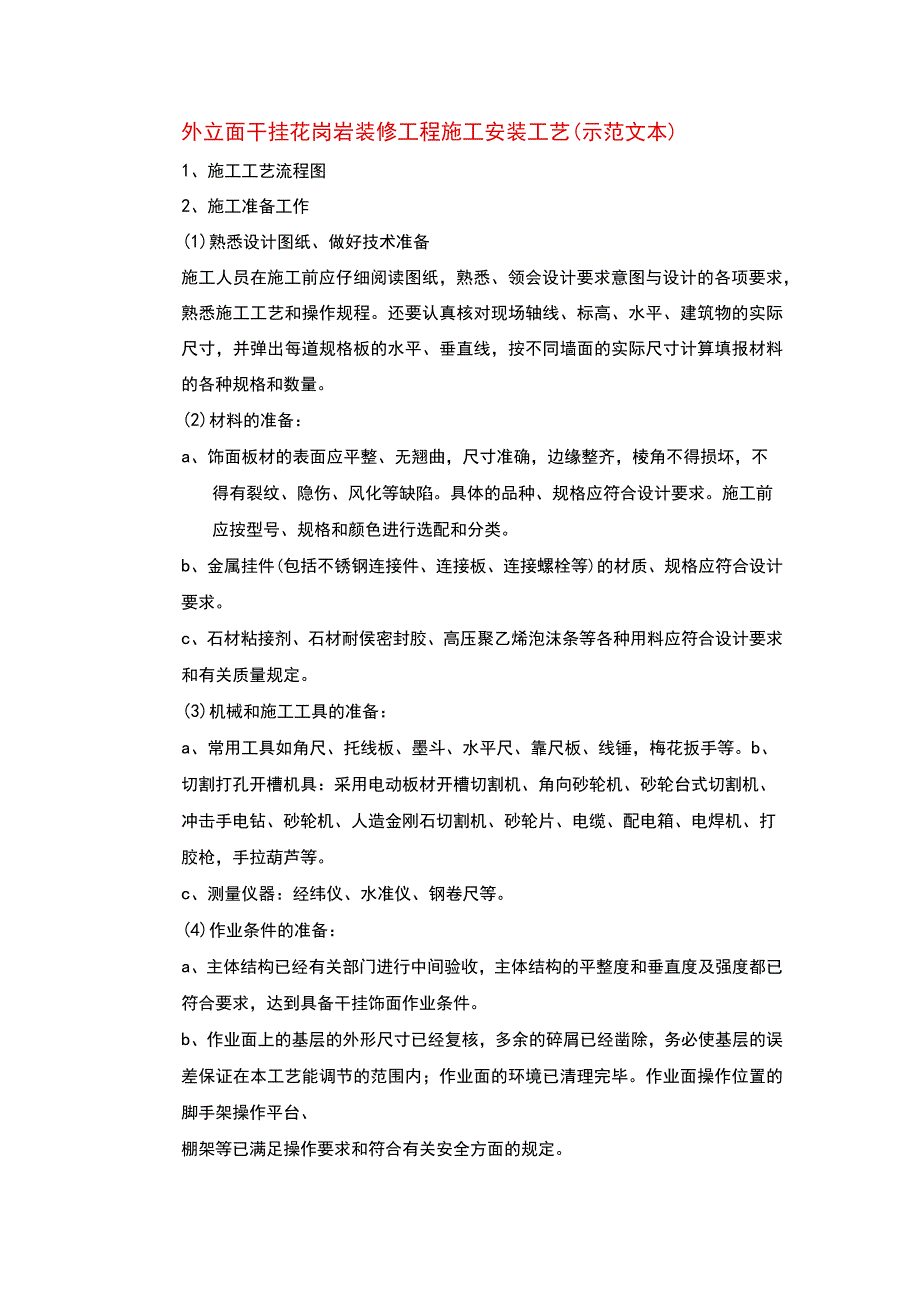

1、外立面干挂花岗岩装修工程施工安装工艺(示范文本)1、施工工艺流程图2、施工准备工作(1)熟悉设计图纸、做好技术准备施工人员在施工前应仔细阅读图纸，熟悉、领会设计要求意图与设计的各项要求，熟悉施工工艺和操作规程。还要认真核对现场轴线、标高、水平、建筑物的实际尺寸，并弹出每道规格板的水平、垂直线，按不同墙面的实际尺寸计算填报材料的各种规格和数量。(2)材料的准备：a、饰面板材的表面应平整、无翘曲，尺寸准确，边缘整齐，棱角不得损坏，不得有裂纹、隐伤、风化等缺陷。具体的品种、规格应符合设计要求。施工前应按型号、规格和颜色进行选配和分类。b、金属挂件(包括不锈钢连接件、连接板、连接螺栓等)的材质、规格应
2、符合设计要求。c、石材粘接剂、石材耐侯密封胶、高压聚乙烯泡沫条等各种用料应符合设计要求和有关质量规定。(3)机械和施工工具的准备：a、常用工具如角尺、托线板、墨斗、水平尺、靠尺板、线锤，梅花扳手等。b、切割打孔开槽机具：采用电动板材开槽切割机、角向砂轮机、砂轮台式切割机、冲击手电钻、砂轮机、人造金刚石切割机、砂轮片、电缆、配电箱、电焊机、打胶枪，手拉葫芦等。c、测量仪器：经纬仪、水准仪、钢卷尺等。(4)作业条件的准备：a、主体结构已经有关部门进行中间验收，主体结构的平整度和垂直度及强度都已符合要求，达到具备干挂饰面作业条件。b、作业面上的基层的外形尺寸已经复核，多余的碎屑已经凿除，务必使基层的

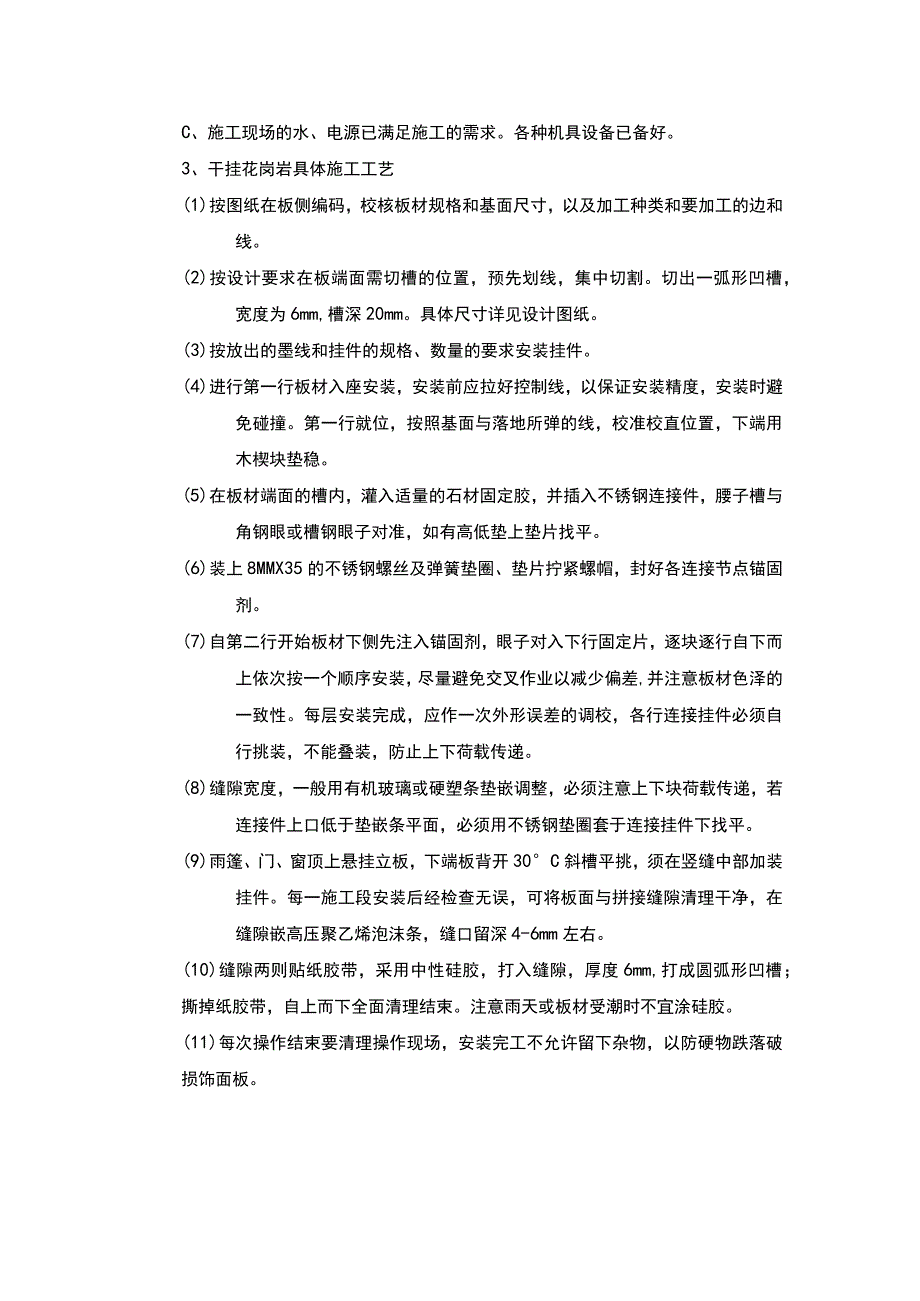

3、误差保证在本工艺能调节的范围内；作业面的环境已清理完毕。作业面操作位置的脚手架操作平台、棚架等已满足操作要求和符合有关安全方面的规定。C、施工现场的水、电源已满足施工的需求。各种机具设备已备好。3、干挂花岗岩具体施工工艺(1)按图纸在板侧编码，校核板材规格和基面尺寸，以及加工种类和要加工的边和线。(2)按设计要求在板端面需切槽的位置，预先划线，集中切割。切出一弧形凹槽，宽度为6mm,槽深20mm。具体尺寸详见设计图纸。(3)按放出的墨线和挂件的规格、数量的要求安装挂件。(4)进行第一行板材入座安装，安装前应拉好控制线，以保证安装精度，安装时避免碰撞。第一行就位，按照基面与落地所弹的线，校准校直

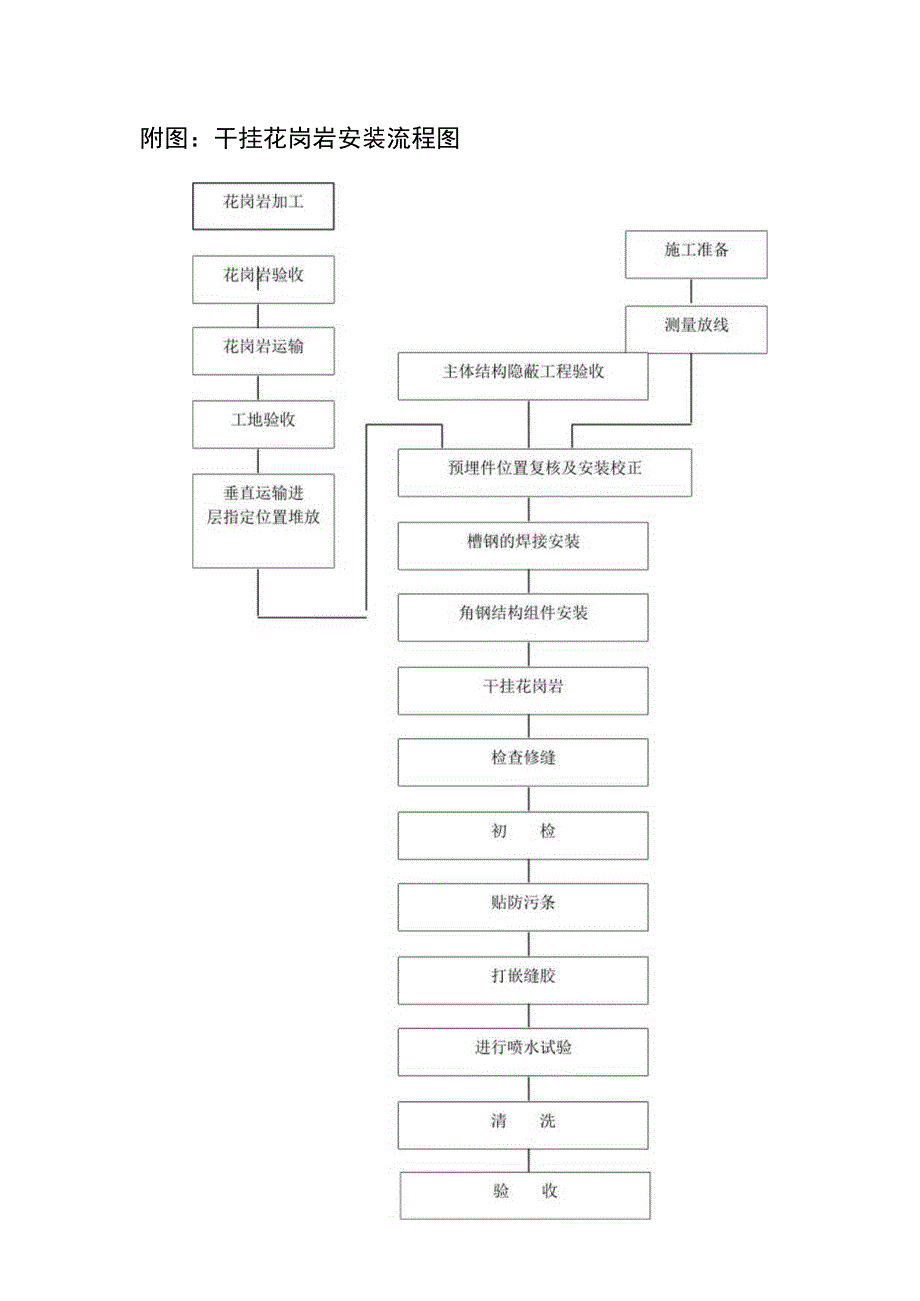

4、位置，下端用木楔块垫稳。(5)在板材端面的槽内，灌入适量的石材固定胶，并插入不锈钢连接件，腰子槽与角钢眼或槽钢眼子对准，如有高低垫上垫片找平。(6)装上8MMX35的不锈钢螺丝及弹簧垫圈、垫片拧紧螺帽，封好各连接节点锚固剂。(7)自第二行开始板材下侧先注入锚固剂，眼子对入下行固定片，逐块逐行自下而上依次按一个顺序安装，尽量避免交叉作业以减少偏差,并注意板材色泽的一致性。每层安装完成，应作一次外形误差的调校，各行连接挂件必须自行挑装，不能叠装，防止上下荷载传递。(8)缝隙宽度，一般用有机玻璃或硬塑条垫嵌调整，必须注意上下块荷载传递，若连接件上口低于垫嵌条平面，必须用不锈钢垫圈套于连接挂件下找平。(9)雨篷、门、窗顶上悬挂立板，下端板背开30C斜槽平挑，须在竖缝中部加装挂件。每一施工段安装后经检查无误，可将板面与拼接缝隙清理干净，在缝隙嵌高压聚乙烯泡沫条，缝口留深4-6mm左右。(10)缝隙两则贴纸胶带，采用中性硅胶，打入缝隙，厚度6mm,打成圆弧形凹槽；撕掉纸胶带，自上而下全面清理结束。注意雨天或板材受潮时不宜涂硅胶。(11)每次操作结束要清理操作现场，安装完工不允许留下杂物，以防硬物跌落破损饰面板。附图：干挂花岗岩安装流程图
