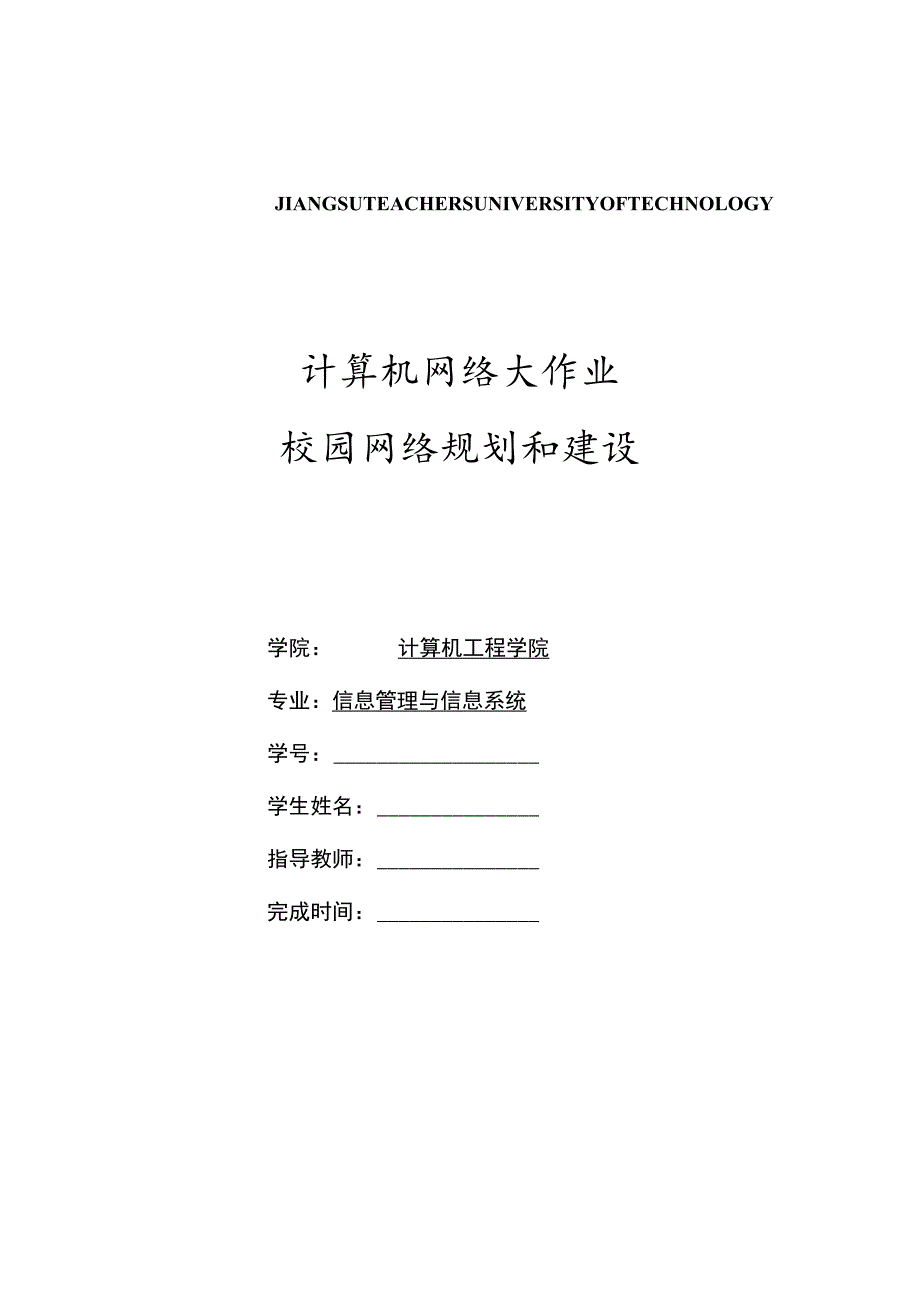

1、JIANGSUTEACHERSUNIVERSITYOFTECHNOLOGY计算机网络大作业校园网络规划和建设学院：计算机工程学院专业：信息管理与信息系统学号：学生姓名：指导教师：完成时间：某个学校建设校园网络规划和建设学校情况基本情况如下：学校下属机关部门（包括校办、人事处、财务处等，可用机关子网1、子网2等表示）8个，每个部门有计算机不超过30台；机关部门全部在一幢办公楼内，各部门距离不超过100米；学校下属院系15个（可用学院子网1、学院子网2等表示），每个院系有计算机不超过240台；每个院系都座落在单独的建筑物。学校图书馆座落在单独建筑，有500台计算机的电子阅览室，需接入校园网。图书借

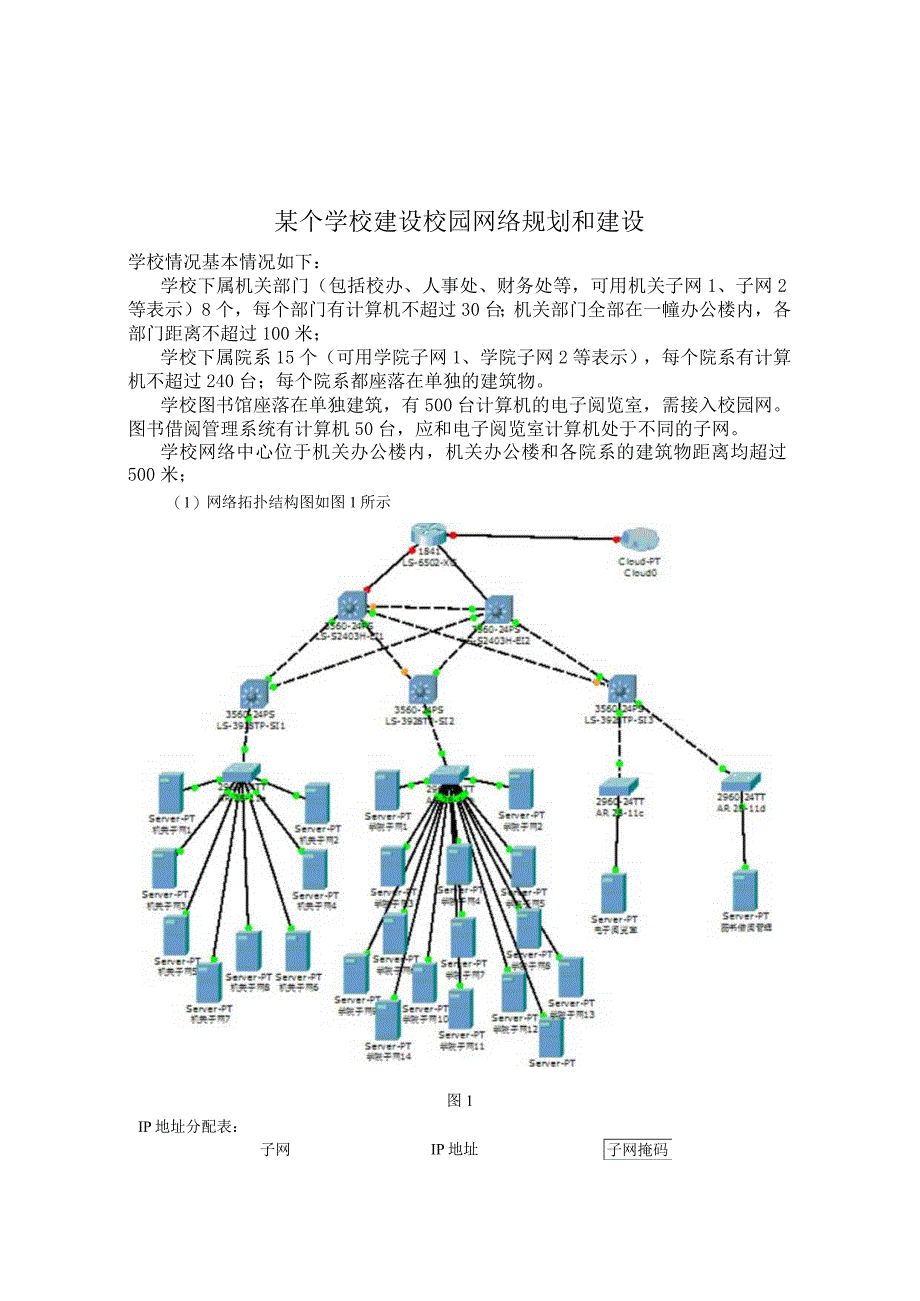

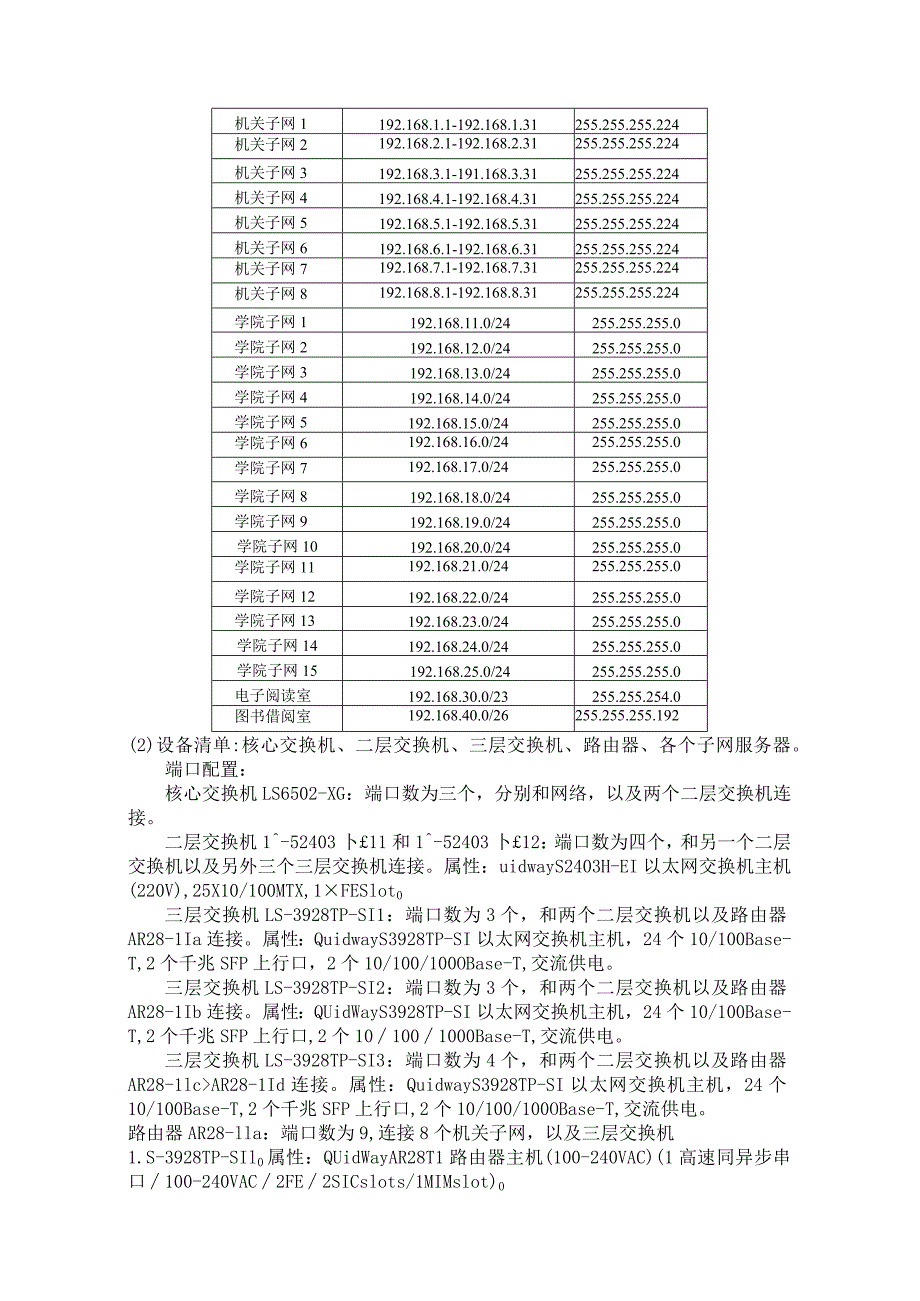

2、阅管理系统有计算机50台，应和电子阅览室计算机处于不同的子网。学校网络中心位于机关办公楼内，机关办公楼和各院系的建筑物距离均超过500米；（1）网络拓扑结构图如图1所示图1IP地址分配表：子网IP地址子网掩码机关子网1192.168.1.1-192.168.1.31255.255.255.224机关子网2192.168.2.1-192.168.2.31255.255.255.224机关子网3192.168.3.1-191.168.3.31255.255.255.224机关子网4192.168.4.1-192.168.4.31255.255.255.224机关子网5192.168.5.1-192
3、.168.5.31255.255.255.224机关子网6192.168.6.1-192.168.6.31255.255.255.224机关子网7192.168.7.1-192.168.7.31255.255.255.224机关子网8192.168.8.1-192.168.8.31255.255.255.224学院子网1192.168.11.0/24255.255.255.0学院子网2192.168.12.0/24255.255.255.0学院子网3192.168.13.0/24255.255.255.0学院子网4192.168.14.0/24255.255.255.0学院子网5192.168
4、.15.0/24255.255.255.0学院子网6192.168.16.0/24255.255.255.0学院子网7192.168.17.0/24255.255.255.0学院子网8192.168.18.0/24255.255.255.0学院子网9192.168.19.0/24255.255.255.0学院子网10192.168.20.0/24255.255.255.0学院子网11192.168.21.0/24255.255.255.0学院子网12192.168.22.0/24255.255.255.0学院子网13192.168.23.0/24255.255.255.0学院子网14192.1
5、68.24.0/24255.255.255.0学院子网15192.168.25.0/24255.255.255.0电子阅读室192.168.30.0/23255.255.254.0图书借阅室192.168.40.0/26255.255.255.192(2)设备清单:核心交换机、二层交换机、三层交换机、路由器、各个子网服务器。端口配置：核心交换机LS6502-XG：端口数为三个，分别和网络，以及两个二层交换机连接。二层交换机1-52403卜11和1-52403卜12：端口数为四个，和另一个二层交换机以及另外三个三层交换机连接。属性：uidwayS2403H-EI以太网交换机主机(220V),25
6、X10/100MTX,1FESlot0三层交换机LS-3928TP-SI1：端口数为3个，和两个二层交换机以及路由器AR28-1Ia连接。属性：QuidwayS3928TP-SI以太网交换机主机，24个10/100Base-T,2个千兆SFP上行口，2个10/100/100OBase-T,交流供电。三层交换机LS-3928TP-SI2：端口数为3个，和两个二层交换机以及路由器AR28-1Ib连接。属性：QUidWayS3928TP-SI以太网交换机主机，24个10/100Base-T,2个千兆SFP上行口,2个101001000Base-T,交流供电。三层交换机LS-3928TP-SI3：端口
7、数为4个，和两个二层交换机以及路由器AR28-1lcAR28-1Id连接。属性：QuidwayS3928TP-SI以太网交换机主机，24个10/100Base-T,2个千兆SFP上行口,2个10/100/100OBase-T,交流供电。路由器AR28-lla：端口数为9,连接8个机关子网，以及三层交换机1.S-3928TP-SIl0属性：QUidWayAR28T1路由器主机(100-240VAC)(1高速同异步串口100-240VAC2FE2SICslots/1MIMslot)0路由器AR28-llb：端口数为16,连接15个学院子网，以及三层交换机LS-3928TP-SI2o属性:QUidW
8、ayAR28T1路由器主机(100-240VAC)(1高速同异步串口100-240VAC2FE2SICslots/1MIMslot)0路由器AR28-llc：端口数为2,连接电子阅览室，以及三层交换机LS-3928TP-SI3o属性：QUidWayAR28T1路由器主机(100-240VAC)(1高速同异步串口/100-240VAC2FE2SICslots/1MIMslot)o路由器AR28-lld：端口数为2,连接图书借阅室，以及三层交换机LS-3928TP-SI30属性：QUidWayAR28-11路由器主机(100-240VAC)(1高速同异步串口100-240VAC2FE2SICslo
9、ts/1MIMslot)o机关子网的服务器台数为8,分别用于8个机关单位。每台服务器下有不超过30台的计算机。学院子网的服务器台数位15,分别用于15个学院。每台服务器下有不超过240台的计算机。电子阅览室一台服务器下工作500台计算机。图书借阅室一台服务器下工作50台计算机。设备名称端口数属性核心交换机LS6502-XG3二层交换机LS-S2403H-EI14uidwayS2403H-EI以太网交换机主机(220V),2510100MTX,IXFESlot二层交换机LS-S2403H-EI24uidwayS2403H-EI以太网交换机主机(220V),2510100MTX,1FESlot三层
10、交换机LS-3928TP-SI13QuidwayS3928TP-SI以太网交换机主机三层交换机LS-3928TP-SI23QuidwayS3928TP-SI以太网交换机主机三层交换机LS-3928TP-SI34QuidwayS3928TP-SI以太网交换机主机路由器AR28-1Ia9QuidwayAR28T1路由器主机(100-240VAC)路由器AR28-llb16QuidwayAR28-11路由器主机(100-240VAC)路由器AR28-1Ic2QuidwayAR28-11路由器主机(100-240VAC)路由器AR28-lld2QuidwayAR28-11路由器主机(100-240VAC)(3)核心交换机(LS6502-XG,S6502以太网交换机总装机箱)：a.背板：256Gb.包转发速率：173MPPSC.扩展插槽=6个d.双电源
