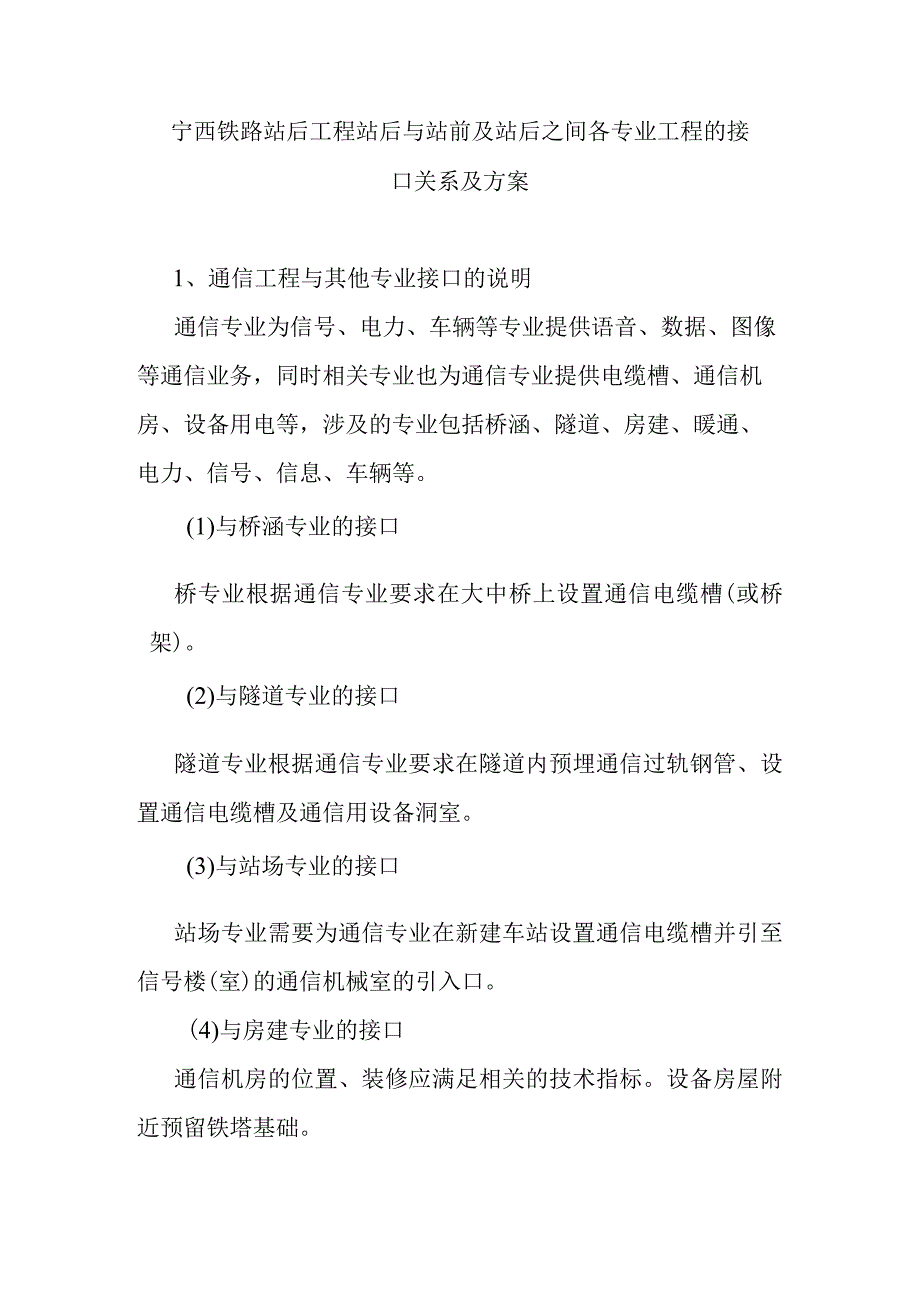

1、宁西铁路站后工程站后与站前及站后之间各专业工程的接口关系及方案1、通信工程与其他专业接口的说明通信专业为信号、电力、车辆等专业提供语音、数据、图像等通信业务，同时相关专业也为通信专业提供电缆槽、通信机房、设备用电等，涉及的专业包括桥涵、隧道、房建、暖通、电力、信号、信息、车辆等。(1)与桥涵专业的接口桥专业根据通信专业要求在大中桥上设置通信电缆槽(或桥架)。(2)与隧道专业的接口隧道专业根据通信专业要求在隧道内预埋通信过轨钢管、设置通信电缆槽及通信用设备洞室。(3)与站场专业的接口站场专业需要为通信专业在新建车站设置通信电缆槽并引至信号楼(室)的通信机械室的引入口。(4)与房建专业的接口通信机

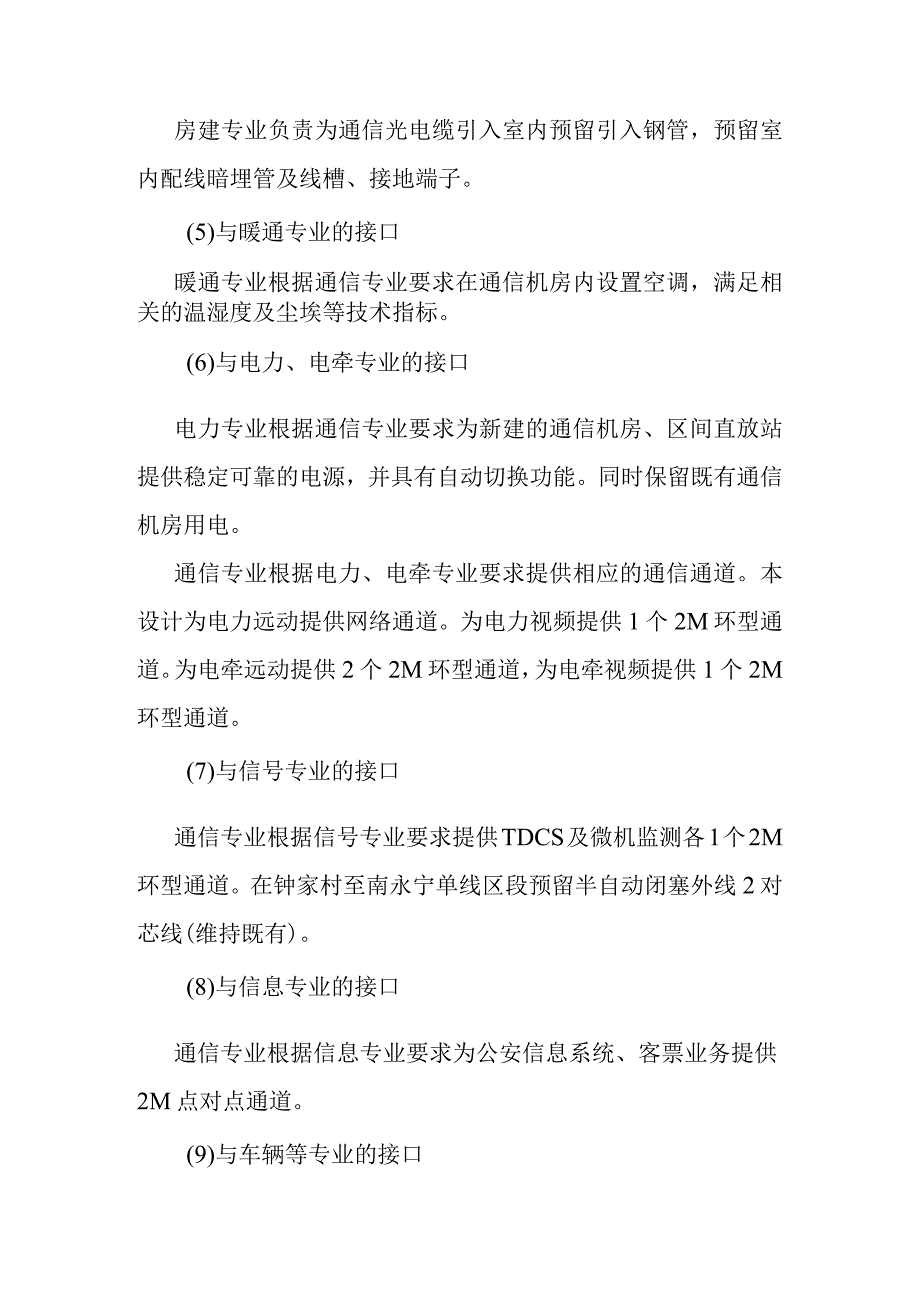

2、房的位置、装修应满足相关的技术指标。设备房屋附近预留铁塔基础。房建专业负责为通信光电缆引入室内预留引入钢管，预留室内配线暗埋管及线槽、接地端子。(5)与暖通专业的接口暖通专业根据通信专业要求在通信机房内设置空调，满足相关的温湿度及尘埃等技术指标。(6)与电力、电牵专业的接口电力专业根据通信专业要求为新建的通信机房、区间直放站提供稳定可靠的电源，并具有自动切换功能。同时保留既有通信机房用电。通信专业根据电力、电牵专业要求提供相应的通信通道。本设计为电力远动提供网络通道。为电力视频提供1个2M环型通道。为电牵远动提供2个2M环型通道，为电牵视频提供1个2M环型通道。(7)与信号专业的接口通信专业根

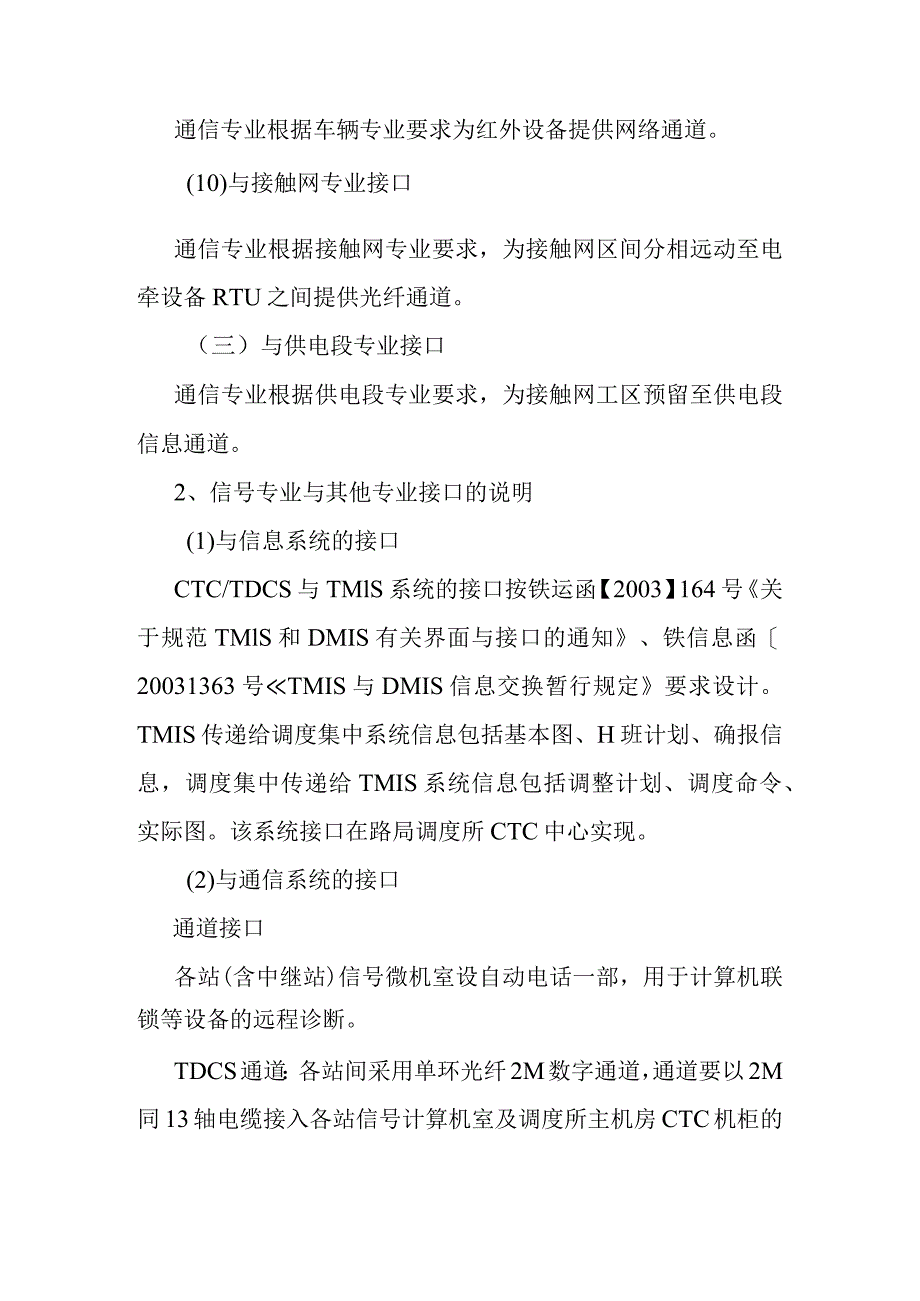

3、据信号专业要求提供TDCS及微机监测各1个2M环型通道。在钟家村至南永宁单线区段预留半自动闭塞外线2对芯线(维持既有)。(8)与信息专业的接口通信专业根据信息专业要求为公安信息系统、客票业务提供2M点对点通道。(9)与车辆等专业的接口通信专业根据车辆专业要求为红外设备提供网络通道。(10)与接触网专业接口通信专业根据接触网专业要求，为接触网区间分相远动至电牵设备RTU之间提供光纤通道。（三）与供电段专业接口通信专业根据供电段专业要求，为接触网工区预留至供电段信息通道。2、信号专业与其他专业接口的说明(1)与信息系统的接口CTC/TDCS与TMlS系统的接口按铁运函【2003】164号关于规范T
4、MlS和DMIS有关界面与接口的通知、铁信息函20031363号TMIS与DMIS信息交换暂行规定要求设计。TMIS传递给调度集中系统信息包括基本图、H班计划、确报信息，调度集中传递给TMIS系统信息包括调整计划、调度命令、实际图。该系统接口在路局调度所CTC中心实现。(2)与通信系统的接口通道接口各站(含中继站)信号微机室设自动电话一部，用于计算机联锁等设备的远程诊断。TDCS通道：各站间采用单环光纤2M数字通道，通道要以2M同13轴电缆接入各站信号计算机室及调度所主机房CTC机柜的DDF板上，通信接口遵循相应的接口标准，接口速率为2Mbs;其中815个站一个环回。集中监测：各站采用单环光纤
5、2M数字通道，按照迂回形式引入各车站、信号工区及电务车间，通信接口遵循相应的接口标准，接口速率为2Mbs;其中815个站一个环回。闭塞线：半自动区段的各站间需要设置闭塞线，线径大于等于0.9mmo（3）与土建专业的接口1）通用接口要求路基路肩（单侧）、桥梁（单侧）、隧道（单侧）、站场范围要求预设贯通信号电缆槽。2）线路专业接口线路专业需为本系统提供线路平、纵断面图以及线路的最高允许速度等基本参数资料，供本系统进行牵引计算、区间信号机布点等。3）站场、路基、房建接口站台贯通电缆槽与信号楼电缆间电缆引入口贯通连接。路基地段在线路单侧路肩设信号电缆槽（附盖板）。4）桥梁单侧设置通信信号用电缆槽。5）
6、轨道轨道专业需根据信号要求设置胶接绝缘、补偿电容及电气绝缘的特制碎枕。桥上护轮轨超过20Om加装绝缘。（4）与房建、电力、暖通专业接口结构专业根据信号专业提出的信号设备用房面积需求及设备布局，设计信号房屋，按照平房设计。电力专业根据信号设备用电量及用电要求提供电力供应。暖通专业根据车站的等级及相关要求为信号房屋设置防火装置等。3、电力工程与其他专业接口的说明(1)与隧道专业的接口：土建专业在隧道两侧提供电力电缆沟(槽)，并在长大隧道间隔一定距离在大避车洞内底部设置余长电缆腔。(2)与房建专业的接口：配电所房屋设备基础、预留孔洞、一、二次电缆沟(槽)；区间各开关站预留孔洞和电缆敷设沟槽；在其他生产用房中预留动力配线槽道。(3)与桥梁专业的接口：桥梁专业在桥两侧提供电力电缆槽。(4)与站场专业的接口：站场专业自站台两端头间设置砖砌电力电缆沟。(5)与通信专业的接口：提供配电所、车站、信号中继站、无线基站的远动通道及话音、调度等业务。4、牵引供电工程与其他专业接口的说明(1)路基专业接口：路基施工时应预留接触网支柱基础位置，避免破坏水沟，保证水沟畅通。(2)线路专业接口：要为本系统提供线路平、纵断面图等基本参数资料，特别是对轨面标高和五大桩的技术交底。(3)桥梁专业接口：施工时预留桥钢柱位置。(4)轨道专业接口：铺轨计划尽量考虑接触网专业承导线架线施工，编排上道车辆的占轨计划。
