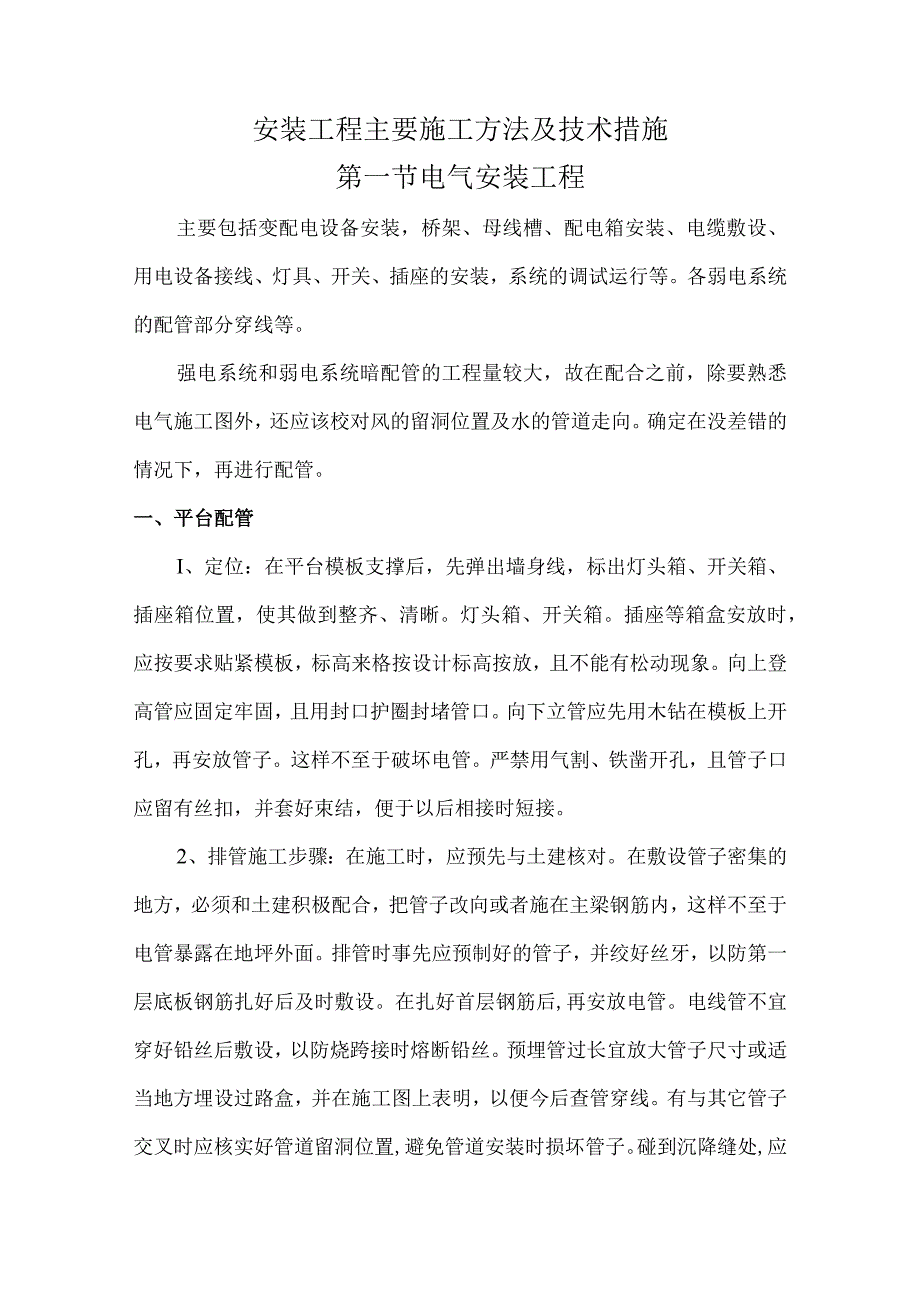

1、安装工程主要施工方法及技术措施第一节电气安装工程主要包括变配电设备安装，桥架、母线槽、配电箱安装、电缆敷设、用电设备接线、灯具、开关、插座的安装，系统的调试运行等。各弱电系统的配管部分穿线等。强电系统和弱电系统暗配管的工程量较大，故在配合之前，除要熟悉电气施工图外，还应该校对风的留洞位置及水的管道走向。确定在没差错的情况下，再进行配管。一、平台配管I、定位：在平台模板支撑后，先弹出墙身线，标出灯头箱、开关箱、插座箱位置，使其做到整齐、清晰。灯头箱、开关箱。插座等箱盒安放时，应按要求贴紧模板，标高来格按设计标高按放，且不能有松动现象。向上登高管应固定牢固，且用封口护圈封堵管口。向下立管应先用木钻
2、在模板上开孔，再安放管子。这样不至于破坏电管。严禁用气割、铁凿开孔，且管子口应留有丝扣，并套好束结，便于以后相接时短接。2、排管施工步骤：在施工时，应预先与土建核对。在敷设管子密集的地方，必须和土建积极配合，把管子改向或者施在主梁钢筋内，这样不至于电管暴露在地坪外面。排管时事先应预制好的管子，并绞好丝牙，以防第一层底板钢筋扎好后及时敷设。在扎好首层钢筋后,再安放电管。电线管不宜穿好铅丝后敷设，以防烧跨接时熔断铅丝。预埋管过长宜放大管子尺寸或适当地方埋设过路盒，并在施工图上表明，以便今后查管穿线。有与其它管子交叉时应核实好管道留洞位置,避免管道安装时损坏管子。碰到沉降缝处,应加过箱，作沉降缝处理

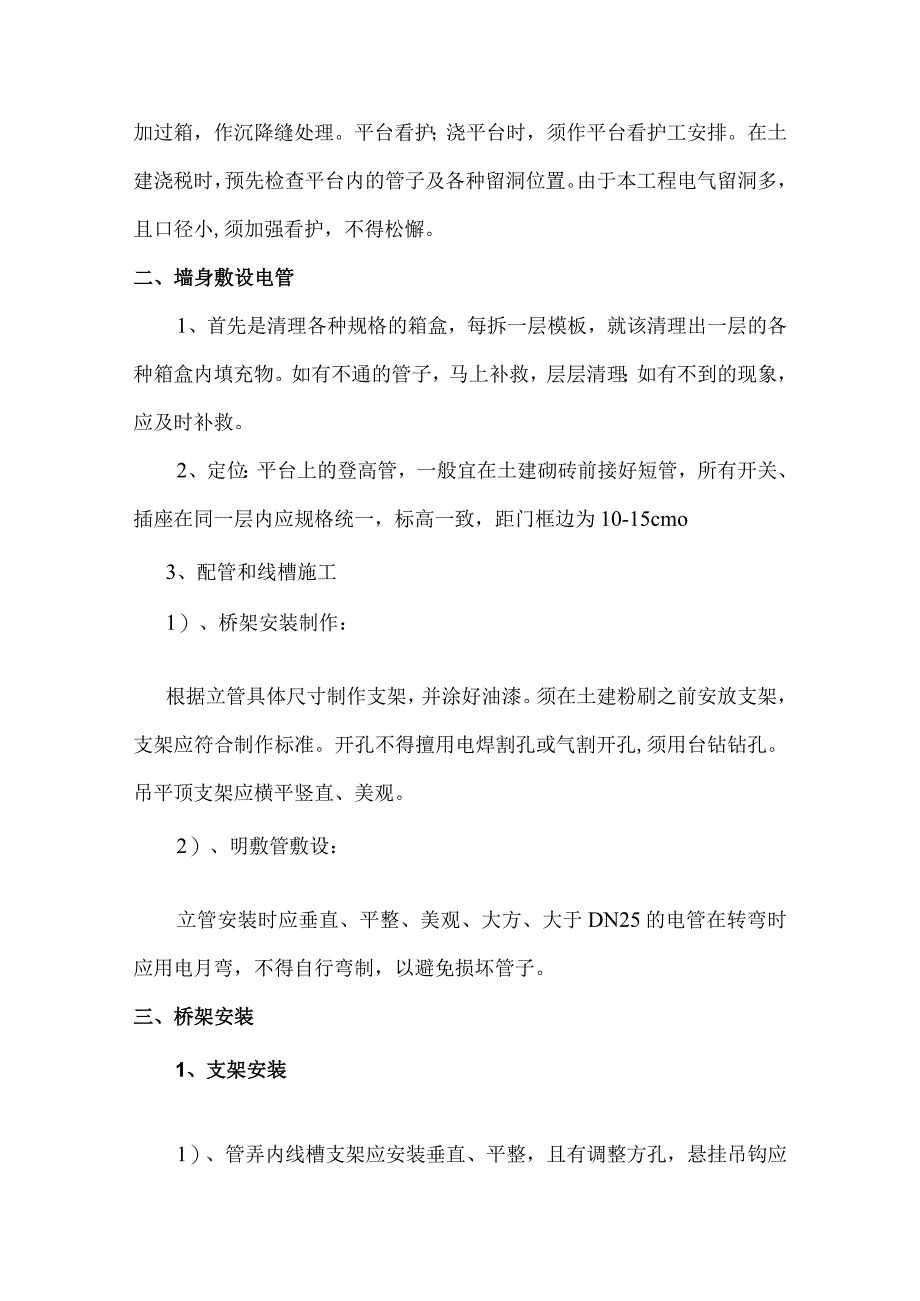

3、。平台看护；浇平台时，须作平台看护工安排。在土建浇税时，预先检查平台内的管子及各种留洞位置。由于本工程电气留洞多，且口径小,须加强看护，不得松懈。二、墙身敷设电管1、首先是清理各种规格的箱盒，每拆一层模板，就该清理出一层的各种箱盒内填充物。如有不通的管子，马上补救，层层清理；如有不到的现象，应及时补救。2、定位：平台上的登高管，一般宜在土建砌砖前接好短管，所有开关、插座在同一层内应规格统一，标高一致，距门框边为10-15cmo3、配管和线槽施工1）、桥架安装制作：根据立管具体尺寸制作支架，并涂好油漆。须在土建粉刷之前安放支架，支架应符合制作标准。开孔不得擅用电焊割孔或气割开孔,须用台钻钻孔。吊

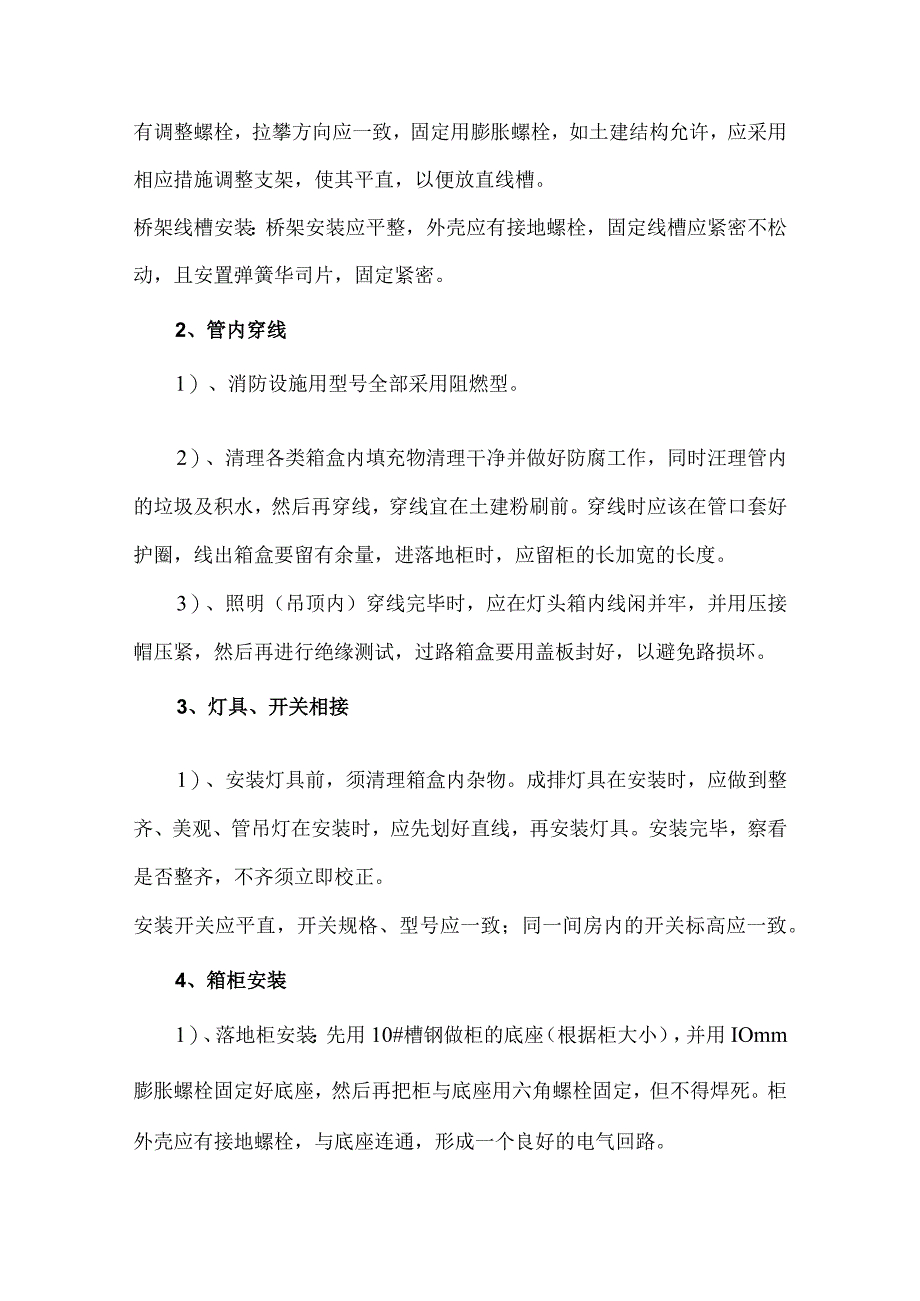

4、平顶支架应横平竖直、美观。2）、明敷管敷设：立管安装时应垂直、平整、美观、大方、大于DN25的电管在转弯时应用电月弯，不得自行弯制，以避免损坏管子。三、桥架安装1、支架安装1）、管弄内线槽支架应安装垂直、平整，且有调整方孔，悬挂吊钩应有调整螺栓，拉攀方向应一致，固定用膨胀螺栓，如土建结构允许，应采用相应措施调整支架，使其平直，以便放直线槽。桥架线槽安装：桥架安装应平整，外壳应有接地螺栓，固定线槽应紧密不松动，且安置弹簧华司片，固定紧密。2、管内穿线1）、消防设施用型号全部采用阻燃型。2）、清理各类箱盒内填充物清理干净并做好防腐工作，同时汪理管内的垃圾及积水，然后再穿线，穿线宜在土建粉刷前。穿线
5、时应该在管口套好护圈，线出箱盒要留有余量，进落地柜时，应留柜的长加宽的长度。3）、照明（吊顶内）穿线完毕时，应在灯头箱内线闲并牢，并用压接帽压紧，然后再进行绝缘测试，过路箱盒要用盖板封好，以避免路损坏。3、灯具、开关相接1）、安装灯具前，须清理箱盒内杂物。成排灯具在安装时，应做到整齐、美观、管吊灯在安装时，应先划好直线，再安装灯具。安装完毕，察看是否整齐，不齐须立即校正。安装开关应平直，开关规格、型号应一致；同一间房内的开关标高应一致。4、箱柜安装1）、落地柜安装：先用10#槽钢做柜的底座（根据柜大小），并用IOmm膨胀螺栓固定好底座，然后再把柜与底座用六角螺栓固定，但不得焊死。柜外壳应有接地
6、螺栓，与底座连通，形成一个良好的电气回路。2）、挂壁式配电箱安装：电箱固定时应用四只螺栓固定。在固定时先调整好垂直度、平整度，然后再固定牢。在砖墙上固定时，须安放开脚螺栓固定。电箱外壳应有接地，电气回路良好。3）、嵌入式配电箱安装：在土建砌墙结束后，定出箱的位置、标高，安装好后，用水泥砂浆填实算好粉刷层的厚度，使相接好的箱面与墙面吻合，等粉刷结束后再进行接线、安装面板。5、电缆敷设1）、电缆穿管敷设：电缆保护管内径不应小于电缆外径的L5倍。电缆弯曲半径的比值不得小于规定：橡胶或塑料多芯电力电缆为10倍；橡胶和塑料控制电缆嵌装为10倍。梯级式、托盘式、槽式桥架电缆敷设：在桥架内电缆敷设时，电缆应
7、排列整齐，电缆之间不宜重叠交叉，梯级式桥架内用尼龙电缆扎带加以固定，水平转弯为10m,垂直固定为0.6m,电缆进出桥架转弯处应设电缆标志牌，标志牌上应注明线路编号，当设计无编号时，则应写明型号、规格及起止地点；并联使用的电缆应有编号。标志牌的规格统一，字迹清晰，并且挂装应牢固。四、防雷接地本工程建筑物内防雷接地、电气保护接地、变电所工作接地、医疗设备功能接地、弱电设备功能接地等皆合用联合接地体，即利用桩基及承台内主钢筋作为接地极，接地电阻RWlQ。各层卫生间设置辅助等电位均压措施。所有不带电的金属管、金属桥架、配电箱等金属外壳均应与电气接地可靠连接。有特殊地要求的实验或设备，单独设置接地干线。
8、五、女儿墙避雷带安装1、定位：防雷引出线与防雷引下线主钢筋可靠焊接，搭接倍数不小于扁钢的3倍，圆钢焊接直径单面长度的12倍，并引出女儿墙。在土建施工时，女儿墙上埋好支持件，间距应不得大于1m,间隔均匀。在转角处支持件与转角中心处间距应为0.3m。2、扁钢校正：避雷采用25X4的镀锌扁钢。施工时应做好预备工作，把扁钢校平直，再焊接在支持件上。搭接时，应达到搭接倍数不得擅自煨弯制作。3、焊接：焊接时应不少于四个棱边（扁钢），焊接长度应达到倍数，施工完毕应刷银粉漆二度。避雷带在施工时应置于支持件的内侧,保证外观的漂亮、整洁。六、弱电系统的安装弱电各系统的设备安装和调试一般由专业厂家来完成。配管的工艺
9、方法同强电系统。七、系统调试在设备安装完毕后，高压电缆、高压配电柜、变压器等都需由专业的队伍进行试验。试验完毕且符合要求后，可进行低压系统的调试。先对进线电缆、配电箱内各元件、各回路导线、用电设备进行绝缘测试，并检查开关等是否操动灵活。在测试检查合格后，可对系统进行通电调试。对于末端自动切换的配电箱均应进行切换实验。检查照明开关是否能正确控制各回路。用相位检查器检查插座接线的正确性。以确保用户能安全的使用。对用电设备进行检查、试验，以配合其它专业对设备进行试运转，做好设备的试运转记录。第二节管道安装工程管道安装工程主要包括给排水、煤气系统安装、消防系统安装（消火栓系统、喷淋系统）、空调水系统安
10、装等。一、生活给水系统室内生活给水系管采用PP-R管，热熔连接，连接时采用专用的电加热工具。生活水泵出水管为镀锌钢管，丝扣连接。管螺纹的丝牙不得有毛刺和乱丝，断丝的数量不得大于全长的10%,套制的管端螺纹以随手拧进2-3牙为准，螺纹连接的管件应沿螺纹方向一次拧紧，不得倒向，拧紧后应有23牙尾丝。安装后应及时清理干净外露麻丝，并在外露麻丝处涂红丹漆防锈。隐蔽管道和给水系统的水压试验结果必须符合设计要求和施工规范规定。统竣工后或交付使用前z必须进行吹洗。二、消火栓系统室内管径大于DNlOO采用VS型沟槽式卡箍连接，卡箍接连应按要求认真检查，安装时拉线校正找下，安装管卡固定。穿越建筑伸缩缝时两端加金
11、属波纹管。消防支管用消防短管，采用丝扣连接，要求现场套制短管，消火栓口安装高度距室内地面1.1m,支管（进消防箱）标高为0.8m。管螺纹的丝牙不得有毛刺和乱丝，断丝的数量不得大于全长的10%,套制的管端螺纹以随手拧进23牙为准，螺纹连接的管件应沿螺纹方向一次拧紧，不得倒向，拧紧后应有23牙尾丝。消防箱在配合土建安装过程中，应做好产品保护工作，特别是铝合金箱，箱体与装饰分次安装,箱体严禁气禁气割开孔或扩孔，因此，消防箱生产厂家要有准用证，产品要有合格证，与设计要求相符。三、喷淋系统管径大于等于DN60采用VS型沟槽式卡箍连接，小于DN60采用镀锌钢管，丝扣连接。喷淋管总管连接支管、法兰应在同一水
12、平线上，支管变径外应采用管道配件，不准使用内外螺丝管道配件，同时注意这径喷头的负荷。每层喷淋总管应设置信号阀和水流指示器，管中心标高按图纸要求仔细复核，以免差错。四、排水系统排水系统采用U-PVC塑料管，管材、管件应具有质检部门的产品合格证。管道安装之前，必须清除管道及管件上的污染和杂物，为保证壁的光洁度，排水安装应在土建粉刷后进行。与管笼内立管相连接的横管或支管、穿越楼板时的立管均应增设防火套管或阻火圈，套管长度符合技术规范要求，其敷设部位在隐蔽验收单写明。管道切割选用细齿锯，断口应平整并垂直于轴线，断面处不得有任何变形。U-PVC塑料管应明敷，不得半明半暗甫设。U-PVC塑料管立管和横管设
13、计要求设置伸缩节、清扫口、检查口和检查门。当设计无规定时，伸缩节应不小于4m设一只，立管每一层设检查口，高度为中心距地面1m,检查口朝向应便于检修。高层方管固定支架可以暗设于楼层地坪中，每层设置一个，但之间距离不得大于2m,室内90度弯头及各卫生器具设备的受水口、接口边50mm处均应设支架固定。U-PVC塑料管埋地敷设时，应在回填土夯实后重新开挖管沟，管沟底部应是软土，且无坚、硬、尖锐物，必要时硬垫100mm厚沙层。五、卫生洁具安装1、卫生洁具安装：土建完成墙面、地面、吊顶等全部工作内容后，卫生洁具才能安装。与卫生洁具连接的管道位置安排合理、正确，相连接的管道应保证排水管、给水管无堵无渗漏。管
14、道与卫生洁具连接前应完成通水、通球、试压等质量保证，管道支架安装间距、规格符合规范和设计要求。2、坐便器安装：给水为暗设，水阀标高为地面上IlOmm,距坐便器偏左150mm,距光墙320mm,座便器插入污水管口要稳正、校正垫实，用相配套的膨胀丝加尼龙华司固定在瓷眼的地坪上，螺丝严禁用榔头敲击，安装要平直牢固，不得松动。安装完要二十四小时盛水试验，对坐便器与水箱、坐便器与污水管、水箱与给水管进行检查是否渗漏与损坏，污水管是否畅通。3、挂式小便器安装：排水采用U-PVC排水管暗设，标高距地面上600mmo给水和排水中心应对直，不得有偏差，通水试验并检查给水和排水是否渗漏，排水是否畅通。4、台式面盆
15、安装：安装时检查土建安装的台板支架是否平整牢固，冷水管、排水管是否到位。台式面盆上口距地面上800mm,面盆与面砖面板上的间隙用硅胶密实，面盆安装应进行二十四小时盛水试验，要求盛水在溢水口，检查面盆龙头钢管与角阀龙头、面盆与排水口和镀锌连接是否渗漏、松动和损坏，管路是否畅通。5、化验盆、洗涤盆安装：安装前应检查产品有无破损裂纹，其安装位置应端正，标高精确，化验盆和鹅颈水嘴标高正确，固定牢固六、系统试压及调试管道安装完毕后，必须进行试压，生活给水管试压为20.6Mpa,消防管、喷淋管、空调管试压为2LOMpa,十分钟内压降W0.05Mpa为合格，然后降至工作压力作外观检查，无渗漏现象，并做好试压
16、记录。热水管试验压力的2.0倍，且不低于1.5MPA,系统达到试验压力后应稳压一小时，并观察所有接口有无渗漏，并再将压力至试验压力值，15分钟压力降不超过0.05MPA为合格，给水管道在使用前z用一升水中含20-30mg游离氯的水灌满管道进行消毒，存放24小时以后。消毒完后，再用饮水冲洗，并经有关部门取样检查水质合格后，方可交付使用。排水管道安装完毕，均需进行灌水通球试验。为杜绝排水管渗漏，要对排水每一支横管进行灌水，试验胶囊插入检查口立管，充气封堵PVC管逐层灌水检验。第三节安装工程施工配合措施为保证建筑设施使用的可靠性、安全性，保证建筑、装饰、安装三者的整体美观与协调，确保施工质量，加快施工过程，各专业、各工程之间的协调配合十分重要。一、安装与土建的配合1、预留预埋的配
