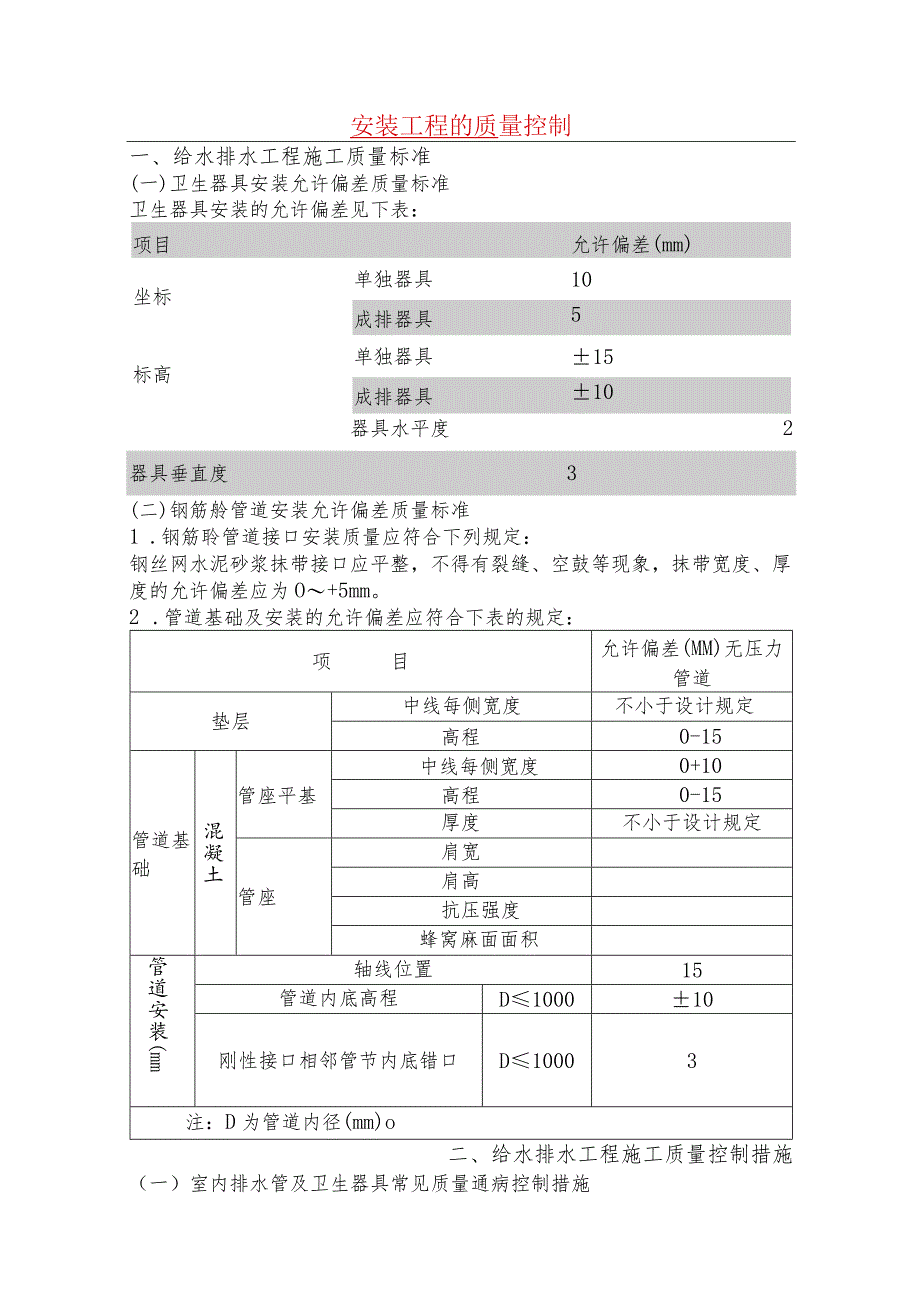

1、安装工程的质量控制一、给水排水工程施工质量标准(一)卫生器具安装允许偏差质量标准卫生器具安装的允许偏差见下表：项目允许偏差(mm)坐标单独器具10成排器具5标高单独器具15成排器具10器具水平度2器具垂直度3(二)钢筋舲管道安装允许偏差质量标准1 .钢筋聆管道接口安装质量应符合下列规定：钢丝网水泥砂浆抹带接口应平整，不得有裂缝、空鼓等现象，抹带宽度、厚度的允许偏差应为O+5mm。2 .管道基础及安装的允许偏差应符合下表的规定：项目允许偏差(MM)无压力管道垫层中线每侧宽度不小于设计规定高程0-15管道基础混凝土管座平基中线每侧宽度0+10高程0-15厚度不小于设计规定管座肩宽肩高抗压强度蜂窝麻

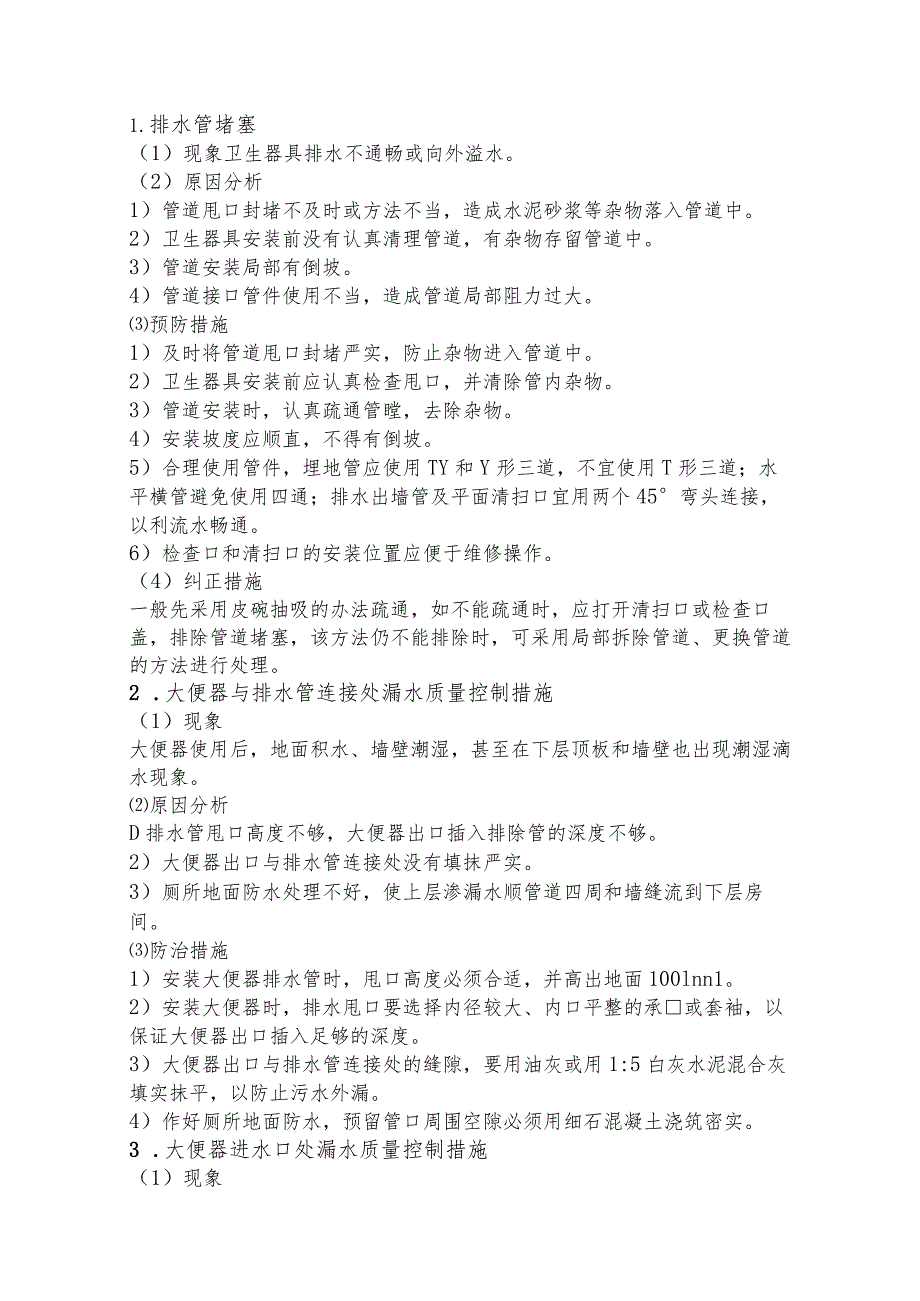

2、面面积管道安装(mm轴线位置15管道内底高程D100010刚性接口相邻管节内底错口D10003注：D为管道内径(mm)o二、给水排水工程施工质量控制措施（一）室内排水管及卫生器具常见质量通病控制措施1.排水管堵塞（1）现象卫生器具排水不通畅或向外溢水。（2）原因分析1）管道甩口封堵不及时或方法不当，造成水泥砂浆等杂物落入管道中。2）卫生器具安装前没有认真清理管道，有杂物存留管道中。3）管道安装局部有倒坡。4）管道接口管件使用不当，造成管道局部阻力过大。预防措施1）及时将管道甩口封堵严实，防止杂物进入管道中。2）卫生器具安装前应认真检查甩口，并清除管内杂物。3）管道安装时，认真疏通管瞠，去除杂物
3、。4）安装坡度应顺直，不得有倒坡。5）合理使用管件，埋地管应使用TY和Y形三道，不宜使用T形三道；水平横管避免使用四通；排水出墙管及平面清扫口宜用两个45弯头连接，以利流水畅通。6）检查口和清扫口的安装位置应便于维修操作。（4）纠正措施一般先采用皮碗抽吸的办法疏通，如不能疏通时，应打开清扫口或检查口盖，排除管道堵塞，该方法仍不能排除时，可采用局部拆除管道、更换管道的方法进行处理。2 .大便器与排水管连接处漏水质量控制措施（1）现象大便器使用后，地面积水、墙壁潮湿，甚至在下层顶板和墙壁也出现潮湿滴水现象。原因分析D排水管甩口高度不够，大便器出口插入排除管的深度不够。2）大便器出口与排水管连接处没
4、有填抹严实。3）厕所地面防水处理不好，使上层渗漏水顺管道四周和墙缝流到下层房间。防治措施1）安装大便器排水管时，甩口高度必须合适，并高出地面100lnn1。2）安装大便器时，排水甩口要选择内径较大、内口平整的承或套袖，以保证大便器出口插入足够的深度。3）大便器出口与排水管连接处的缝隙，要用油灰或用1:5白灰水泥混合灰填实抹平，以防止污水外漏。4）作好厕所地面防水，预留管口周围空隙必须用细石混凝土浇筑密实。3 .大便器进水口处漏水质量控制措施（1）现象大便器使用后，地面积水、墙壁潮湿，下层顶板和墙壁也往往有潮湿和滴水。（2）原因分析1）大便器进水连接胶皮碗或进水连接处破裂，安装时没有发现。2）绑
5、扎大便器上水连接胶皮碗使用铁丝，容易锈蚀断开，使胶皮碗松开漏水。3）绑扎大便器上水胶皮碗的方法不当，绑的不紧。4）施工过程中，大便器上水接口被损坏。预防措施1）绑扎胶皮碗前，应检查胶皮碗和大便器上水连接口是否完好。2）大便器胶皮碗应使用14号铜丝两道错开绑扎拧紧，或使用铜质专用卡具卡紧，冲洗管插入胶皮碗角度应合适。3）蹲式大便器上下连接口应经试水无渗漏后再做水泥抹灰。该部位应装活盖，便于装修。纠正措施轻轻剔开大便器上水进口处地面，检查连接胶皮碗是否完好，损坏必须更换。如用铁丝绑扎须换成铜丝。4 .卫生器具安装不牢固质量控制措施（1）现象卫生器具使用时松动不稳，甚至引起管道连接部件损坏或漏水，影
6、响正常使用。原因分析1）土建施工时，墙体没有留预埋木砖或木砖未做防腐。2）固定卫生器具的螺栓规格不合格，或拧栽不牢固。3）卫生器具与墙面不密贴。预防措施1）固定卫生器具用的木砖应五面刷好防腐油，在墙体施工时预埋好,严禁后装木砖或木塞。2）安装卫生器具宜尽量采取安栽合适的机制螺丝。纠正措施固定卫生器具的桥架和螺丝不牢固者应重新安装。卫生器具与墙面间的较大缝隙要用白水泥砂浆填补饱满。5 .地漏汇集水效果不良（1）现象地漏汇集水效果不良，地面上经常集水。原因分析D地漏安装高度偏差较大。2)地面施工时，对地漏四周的坡度控制不严格，造成地面局部倒坡。预防措施地漏的安装高度不得超过地面。(二)防止钢筋舲管
7、道钢丝网水泥砂浆抹带接口开裂、漏水控制措施1.现象管道接口开裂、脱落、漏水等。2 .原因分析(1)管接口形式选用不当，不适用于地基条件。地基发生沉降造成接口开裂、漏水。(2)抹带接口施工时，管子与管基相接触的部分没有作接茬处理；抹带一次做成，在硬化过程中产生裂缝，管接口没有进行凿毛和湿润处理，使粘结力降低，开裂、漏水。(3)抹带后没有认真进行养护造成开裂、漏水。3 .防治措施根据不同的地质条件选择适应的管接口形式，并应按设计要求作好管基处理。(2)抹带接口施工前，应将管子与管基相接触的部分作接茬处理；抹带范围的管外壁应凿毛；抹带应分三次完成，即第一次抹20mm厚度的水泥砂浆；第二次抹剩余的厚度
8、；第三次修理压光成活。抹带施工完毕应及早用草袋等物覆盖洒水养护。(三)防止钢筋松排水管道反坡控制措施现象管道排空时，管内和检查井流槽有积水或通水时流水不畅，或管道常有沉淀物。或支管标高低于干管标高Q4 .原因分析(1)测量作业出现错误。(2)施工测量控制不严格，铺管时未设置水平桩等控制标高或控制桩布置间距过大，控制效果差。5 .预防措施(1)加强测量工作的管理。严格执行双检复测制度。认真熟悉与掌握设计要点和施工图纸，根据设计和现场实际情况及其它建筑的相关关系建立施工测量网。铺管时设置水平桩等控制管道标高，控制桩布置间距一般以IOnl为宜。6 ,纠正措施一般均应返工重新铺设。三、电气工程钢管配管
9、安装质量控制措施(一)质量标准1、保证项目（1）导线间和导线对地间的绝缘电阻值必须大于0.5Mo检验方法：实测或检查绝缘电阻测试记录。薄壁钢管严禁熔焊连接。检验方法：明设的观察检查，暗设的检查隐蔽工程记录。2、基本项目连接紧密，管口光滑，护口齐全，明配管及其支架、吊架应平直牢固、排列整齐，管子弯曲处无明显折皱，油漆防腐完整，暗配管保护层大于15mmo（2）盒、箱设置正确，固定可靠，管子进入盒、箱处顺直，在盒、箱内露出的长度小于5mm；用锁紧螺母固定的管口，管子露出锁紧螺母的螺纹为24扣。线路进入电气设备和器具的管口位置正确。检验方法：观察和尺量检查。管路的保护应符合以下规定：穿过变形缝处有补偿
10、装置，补偿装置能活动自如；穿过建筑物和设备基础处加保护套管。补偿装置平整，管口光滑，护口牢固，与管子连接可靠；加保护套管处在隐蔽工程记录中标示正确。检查方法：观察检查和检查隐蔽工程记录。金属电线保护管、盒、箱及支架接地（接零）。电气设备器具和非带电金属部件的接地（接零），支线敷设应符合以下规定：连接紧密、牢固，接地（接零）线截面选用正确，需防腐的部分涂漆均匀无遗漏，线路走向合理，色标准确，涂刷后不污染设备和建筑。检验方法：观察检查。3、允许偏差项目E线管弯曲半径、明敷管安装允许偏差和检查方法应符合下表的规定。项目弯曲半径或允许偏差检验方法管子最小弯曲半径暗配管6D尺量检查及检查安装记录明配管管
11、子只有一个弯4D管子有二个弯及以上26D管子弯曲处的弯曲度NO.ID尺量检查（二）应控制的质量问题1、煨弯处出现凹扁过大或弯曲半径不够倍数的现象。其原因及解决办法有：（1）使用手扳煨管器时，移动要适度，用力不要过猛。(2)使用油压煨管器或煨管机时，模具要配套，管子的焊缝应在正反面。2、暗配管弯曲过多，敷设管路时，应按设计图要求及现场情况，沿最近的路线敷设。3、预埋盒、箱、支架、吊杆歪斜，或者盒、箱里进外出严重，应根据具体情况进行修复。4、剔注盒、箱出现空洞、收口不好，应在稳住盒、箱时，其周围灌满灰浆，盒、箱口应及时收好后再穿线上器具。5、预留管口的位置不准确。配管时未按设计图要求，找出轴线尺寸
12、位置，造成定位不准。应根据设计图要求进行修复。6、电线管在焊跨接地线时，将管焊漏，焊接不牢、漏焊、焊接面不够倍数，主要是操作者责任心不强，或者技术水平太低，应加强操作者责任心和技术教育，严格按照规范要求进行焊接。7、暗配管路堵塞，配管后应及时扫管，发现堵管及时修复。配管后应及时加管堵把管口堵严实。8、管口不平齐有毛刺，断管后未及时铳口，应用锂把管口锂平齐，去掉毛刺再配管。9、焊口不严破坏镀锌层，应将焊口焊严，受到破坏的镀锌层处，应及时补刷防锈漆。四、PVC电管安装质量控制措施(一)质量标准1 .保证项目PVC管及附件材质的氧指数应达到设计规定的指标。检查方法：检查厂家的资料、观察检查。2 .基
13、本项目(1)管路连接紧密，管口光滑，保护层大于15mm,使用胶粘剂连接紧密、牢固。(2)盒箱内设置正确，固定可靠，管子进入盒箱顺直，一孔一管，以端接头与内锁母将管固定在盒、箱孔处，牢固不松动。(3)穿过建筑物墙体处应加保护管。检查方法：观察检查。3 .允许偏差项目PVC电管弯曲半径允许偏差项目见下表：项次项目弯曲半径或允许偏差检查方法1管子最暗配管26D尺量检查小弯曲明配管管子只有一个弯4D及检查安半径管子有二个弯及以上6D装记录2管子弯曲处的弯曲率0.ID尺量检查（二）应控制的质量问题1 .墙体保护层15mm时，应将管槽深度剔到L5倍外径深度。2 .管路不通，朝上口应加管堵，避免管路被砂浆堵
14、塞。3.预埋的盒、箱有歪斜、不平正，座标超标，应用线吊找正，座标正确再预埋。五、配线工程安装质量控制措施（一）质量标准1、保证项目（1）导线的规格、型号必须符合设计要求和国家标准的规定。（2）照明线路的绝缘电阻值不小于0.5M,动力线路的绝缘电阻值不小于IMQo检验方法：实测或检查绝缘摇测记录。2、基本项目（1）管内穿线：盒、箱内清洁无杂物，护口、护线套管齐全无脱落，导线排列整齐，并留有适当的余量。导线在管子内无接头，不进入盒、箱的垂直管子上口穿线后密封处理良好，导线连接牢固，包扎严密，绝缘良好，不伤线芯。接地（接零）：接地（接零）线截面选用正确、连接牢固紧密。检验方法：观察检查或检查记录。3、允许偏差检查导线截面。检验方法：观察尺量检查或检查安装记录。（二）应控制的质量问题1、在施工中存在护口遗漏、脱落、破损及与管径不符等现象。因操作不慎而使护口遗漏或脱落者应及时补齐，护口破损与管径不符者应及时更换。2、铜导线连接时，导线的缠绕圈数不足5圈，未按工艺要求连接的接头均应拆除重新连接。3、导线连接处的焊锡不饱满，出现虚焊、夹渣等现象。焊锡的温度要适当，涮锡要均匀。涮锡后应用布条及时擦去多余的焊剂，保持接头部分的洁净。4、导线线芯受损是由于用力过猛和剥线钳使用不当而造成的。削线时应根据线径选用剥线钳相应的刀口。5、多股软
