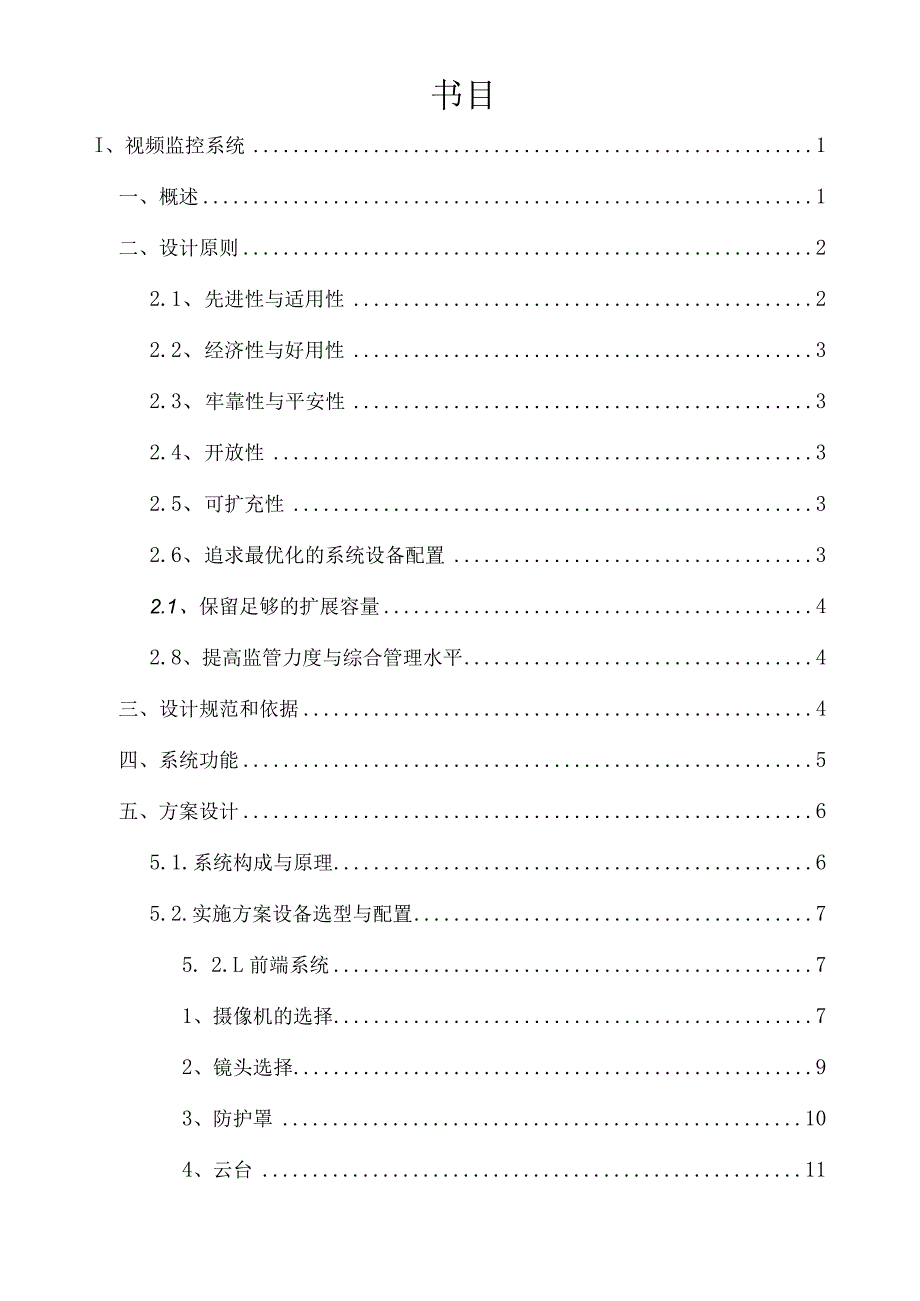

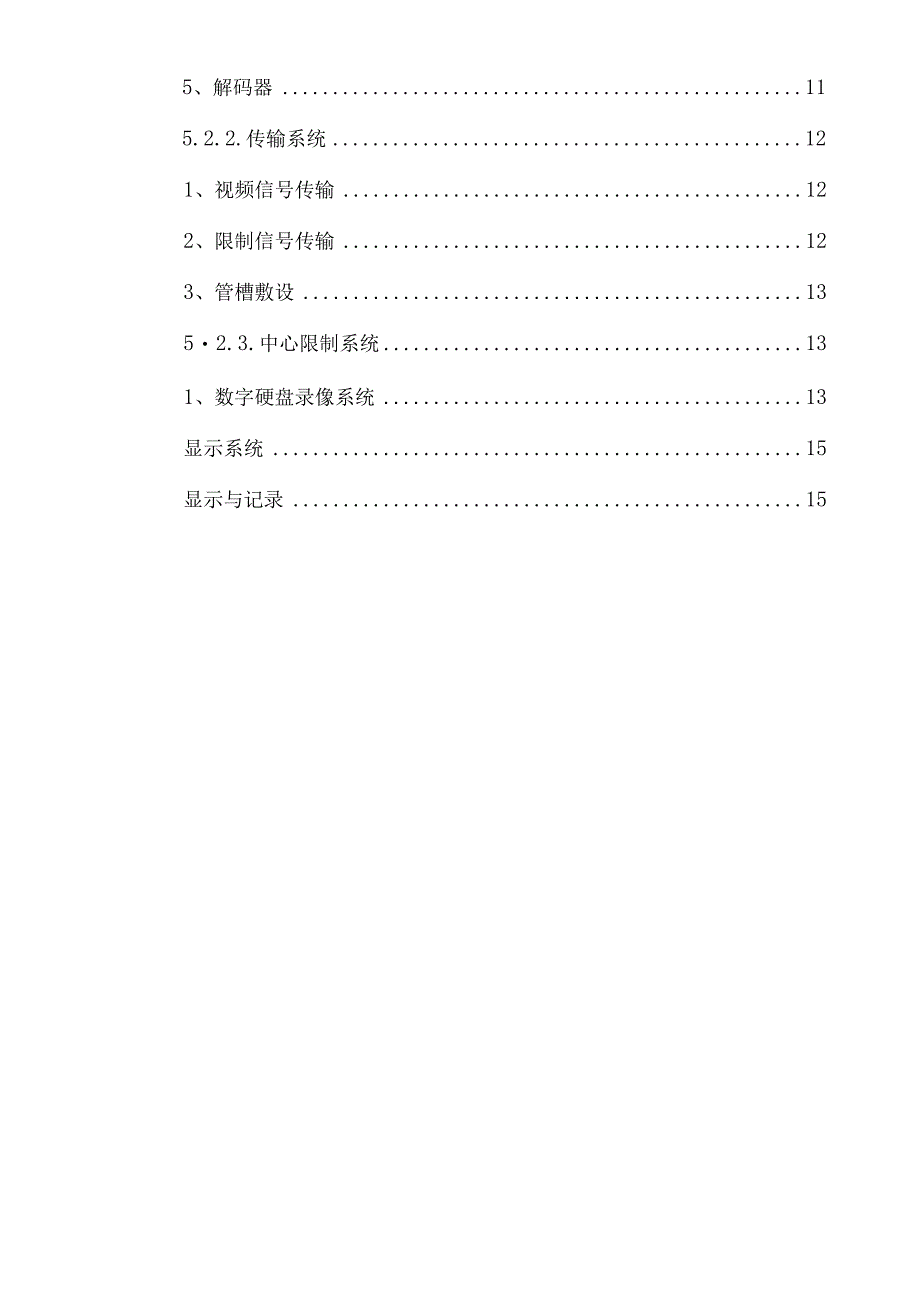

1、书目I、视频监控系统1一、概述1二、设计原则22.1、 先进性与适用性22.2、 经济性与好用性32.3、 牢靠性与平安性32.4、 开放性32.5、 可扩充性32.6、 追求最优化的系统设备配置32.1、保留足够的扩展容量42.8、提高监管力度与综合管理水平4三、设计规范和依据4四、系统功能5五、方案设计65.1.系统构成与原理65.2.实施方案设备选型与配置75. 2.L前端系统71、摄像机的选择72、镜头选择93、防护罩104、云台115、解码器115.2.2.传输系统121、视频信号传输122、限制信号传输123、管槽敷设1352.3.中心限制系统131、数字硬盘录像系统13显示系统1

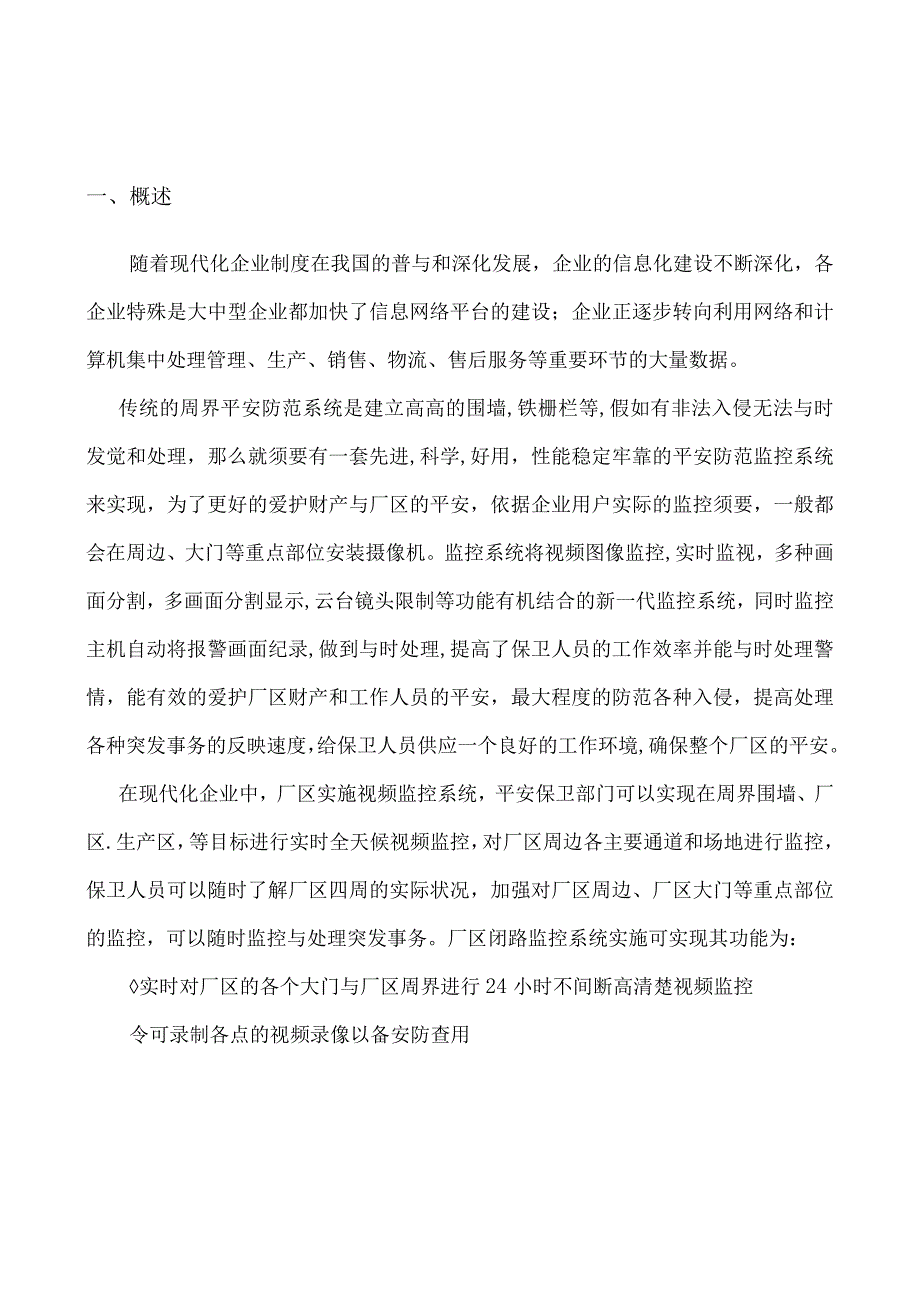

2、5显示与记录15一、概述随着现代化企业制度在我国的普与和深化发展，企业的信息化建设不断深化，各企业特殊是大中型企业都加快了信息网络平台的建设；企业正逐步转向利用网络和计算机集中处理管理、生产、销售、物流、售后服务等重要环节的大量数据。传统的周界平安防范系统是建立高高的围墙,铁栅栏等,假如有非法入侵无法与时发觉和处理，那么就须要有一套先进,科学,好用，性能稳定牢靠的平安防范监控系统来实现，为了更好的爱护财产与厂区的平安，依据企业用户实际的监控须要，一般都会在周边、大门等重点部位安装摄像机。监控系统将视频图像监控,实时监视，多种画面分割，多画面分割显示,云台镜头限制等功能有机结合的新一代监控系统，
3、同时监控主机自动将报警画面纪录,做到与时处理,提高了保卫人员的工作效率并能与时处理警情，能有效的爱护厂区财产和工作人员的平安，最大程度的防范各种入侵，提高处理各种突发事务的反映速度，给保卫人员供应一个良好的工作环境,确保整个厂区的平安。在现代化企业中，厂区实施视频监控系统，平安保卫部门可以实现在周界围墙、厂区.生产区，等目标进行实时全天候视频监控，对厂区周边各主要通道和场地进行监控，保卫人员可以随时了解厂区四周的实际状况，加强对厂区周边、厂区大门等重点部位的监控，可以随时监控与处理突发事务。厂区闭路监控系统实施可实现其功能为：实时对厂区的各个大门与厂区周界进行24小时不间断高清楚视频监控令可录
4、制各点的视频录像以备安防查用令有效保证生产现场的平安规范操作令实时监控各个大门口的物资交接状况令调整镜头的焦距可以清楚的观测到车辆出入的详细细微环节为进一步满意社会经济发展与人们文明生活的高标准要求，创建一个平安、舒适、温馨、高效的生产与生活环境，并依据各种不同厂区的须要，从厂区的详细实际动身，做到配置合理，留有扩展余地，技术先进，性能价格比高，确保系统性能高质量，高牢靠性。设计方案依据厂区供应的相关资料，并依据厂区的实际需求，参照有关国际标准和国家标准，编制出一套合理可行，高性价比的技术方案。二、设计原则厂区方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护与操作
5、因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。并保证系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：2.1、 先进性与适用性系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作运用又应简便易行，简单驾驭，适合中国国情和本厂区的特点。该系统集国际上众多先进技术于一身，体现了当前计算机限制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面对各种管理层次运用的系统，其功能的配置以能给用户供应舒适、平安、便利、快捷为准则，其操作应简便易学。2.2、 经济性与好用性充分考虑用户实际须要和信息技术发展趋势，
6、依据用户现场环境，设计选用功能和适合现场状况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济好用。2.3、 牢靠性与平安性系统的设计应具有较高的牢靠性，在系统故障或事故造成中断后，能确保数据的精确性、完整性和一样性，并具备快速复原的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行平安。2.4、 开放性以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，可以消防、防盗、聚光系统实现联动，具有RJ-45网络通讯口，可实现远程限制。2.5、 可扩充性系统设计中考虑到今后技术的发展和运
7、用的须要，具有更新、扩充和升级的可能。并依据今后该厂区工程的实际要求扩展系统功能，同时，方案在设计中留有冗余，以满意今后的发展要求。2.6、 追求最优化的系统设备配置在满意用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。2.7、 保留足够的扩展容量该厂区设备的限制容量上保留肯定的余地，以便在系统中改造新的限制点;系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑将来科学的发展和新技术的应用。2.8、 提高监管力度与综合管理水平现代化厂区系统设备限制须要高效率、精确与牢靠。本系统通过中心限制系统对各子系统运行状况进行综合监控，时时动态
8、撑握监视与报警状况。闭路电视监控大大削减劳动强度，削减设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳状况下运行，既可节能，又可大大削减设备损耗，削减设备修理费用，从而提高监管力度与综合管理水平。本套系统的基本组成主要是由前端视频图像采集系统、传输系统、存储系统和显示系统所组成，系统图如下：三、设计规范和依据1、智能建筑设计标准(GB/T503142000)2、建筑智能化系统工程设计标准(DB32/191T998)3、城市住宅建筑综合布线系统工程设计规范(CECS/119-2000)4、建筑与建筑群综合面线系统工程设计规范(GB/T50311-2000)5、民用建筑电气
9、设计规范(JGJ/T16-92)6、民用闭路监视电视系统工程技术规范(GB/50198-94)7、系统接地的型式与平安技术要求(GB14050-93)8、平安防范工程程序与要求(GA/T75-94)9、平安防范工程验收规则(GA/T308-2001)10、工业电视系统工程设计规范(GBJ115)11、平安检查防范系统通作图形符号(GA/74-94)12、消防联动限制设备通用技术条件(GB168061997)13、火灾自动报警设计规范(GB50116-98)四、系统功能本着系统既要先进、好用、成熟、牢靠，又要做到系统开放性、可扩展性好，兼顾投资合理、效益最佳的目的。闭路电视监控对现场设备进行集中
10、监视、限制和管理，使这些设备得以平安、牢靠、高效地运行，最大限度地发挥智能管理的作用，创建平安、健康、舒相宜人和能提高工作效率的优良环境，节约能源，并削减维护人员。方案设计会依据厂区的环境须要,并接合功能需求建立本厂区闭路电视监控。系统具有以下功能：CCTV主要任务是对建筑物内重要部位的事态、人流等动态状况进行宏观监视、限制，以便对各种异样状况进行实时取证、复核，达到与时处理目的。D实现各种遥控信号云台限制：上、下、左、右镜头限制：变焦、聚集、光圈录像限制：定点录像、时序录像防护罩限制：雨刷、除霜、风扇、加热2）对视频信号进行时序、定点切换、编程。3）察看和记录图像，有字符区分并作时间（年、月
11、、日）的显示。4）实现同步切换：电源同步或外同步。5）接收平安防范系统中各子系统信号，依据须要实现限制联动或系统集成。7）可通过网时实络观看视频图像，或查询监控录像。9）电源限制摄像机应由安保限制室引专线统一供电，并由安保限制室操作通、断。对离安保限制室较远的摄像机统一供电确有困难时也可就近解决，假如系统采纳电源同步方式的，则必需与安保限制室为同相的牢靠电源。五、方案设计依据设计原则、设计规范和依据与国际国内标准，依据用户的需求，以与所供应的图纸与相关资料，并接合厂区的实际状况与将来的发展趋势，对该厂区的闭路电视监控进行方案设计。5.1.系统构成与原理闭路电视监控系统分别由前端系统、传输系统、
12、限制系统、显示系统四个部分构成,还具有对图像信号的安排切换、存储、处理、还原等功能。其原理如以下系统图：视频监控系统拓扑图5.2.实施方案设备选型与配置5.2.1.前端系统1、摄像机的选择摄像部分的主体是摄像机，其功能为视察、收集信息。摄像机的性能与其安装方式是确定系统质量的重要因素。光导管摄像机目前已被淘汰，由电荷耦合器件简称CCD摄像机所取代。其主要性能与技术参数要求如下：1）色调：摄像机有黑白和彩色两种，通常黑白摄像机的水平清楚度比彩色摄像机高，且黑白摄像机比彩色摄像机智敏，更适用于光线不足的地方和夜间灯光较暗的场所。黑白摄像机的价格比彩色便宜。但彩色的图像简单辨别衣物与场景的颜色，便于
13、与时获得、区分现场的实时信息。2）清楚度：有水平清楚度和垂直清楚度两种。垂直方向的清楚度受到电视制式的限制，有一个最高的限度，由于我国电视信号均为PAL制式，PAL制垂直清楚度为400行。所以摄像机的清楚度一般是用水平清楚度表示。水平清楚度表示人眼对电视图像水平细微环节清楚度的量度，用电视线TVL表示。目前选用黑白摄像机的水平清楚度一般应要求大于500线，彩色摄像机的水平清楚度一般应要求大于400线。3）照度：单位被照面积上接受到的光通量称为照度。LUX（勒克斯）是标称光亮度（流明）的光束匀称射在In?面积上时的照度。摄像机的灵敏度以最低照度来表示，这是摄像机以特定的测试卡为摄取标，在镜头光圈
14、为0.4时，调整光源照度，用示波器测其输出端的视频信号幅度为额定值的10%,此时测得的测试卡照度为该摄像机的最低照度。所以事实上被摄体的照度应当大约是最低照度的10倍以上才能获得较清楚的图像。目前一般选用黑白摄像机的最低照度，当相对孔径为F/1.4时，最低照度要求选用小于0ILux;选用彩色摄像机的最低照度，当相对孔径为F/L4时，最低照度要求选用小于O.2Lu04）同步：要求摄像机具有电源同步、外同步信号接口。对电源同步而言，使全部的摄像机由监控中心的沟通同相电源供电，使摄像机场同步信号与市电的相位锁定，以达到摄像机同步信号相位一样的同步方式。对外同步而言，要求配置一台同步信号发生器来实现强
15、迫同步，电视系统扫描用的行频、场频、帧频信号，复合消隐信号与外设信号发生器供应的同步信号同步的工作方式。系统只有在同步的状况下，图像进行时序切换时就不会出现滚动现象，录、放像质量才能提高。5）电源：摄像机电源一般有沟通220V,沟通24V,直流12V,可依据现场状况选择摄像机电源但举荐采纳平安低电压。选用12V直流电压供电时，往往达不到摄像机电源同步的要求，必需采纳外同步方式，才能达到系统同步切换的目的。6）自动增益限制（AGC）：在低亮度的状况下，自动增益功能可以提高图像信号的强度以获得清楚的图像。目前市场上CCD摄像机的最低照度都是在这种条件下的参数。7）自动白平衡：当彩色摄像机的白平衡正常时，才能真实地还原被摄物体的色调。彩色摄像机的自动白平衡就是实现其自动调整。8）电子亮度限制：有些CCD摄像机可以依据射入光线的亮度，利用电子快门来调整CCD图像传感器的曝光时间，从而在光线改变较大时可以不用自动光圈镜头。运用电子亮度限制时，被摄景物的景深要比运用自动光圈镜头时要小。9）逆光补偿：在只能逆光安装的状况下，采纳一般摄像机时，被摄物体的图像会发黑，应选用具有逆光补偿的摄像机才能获
