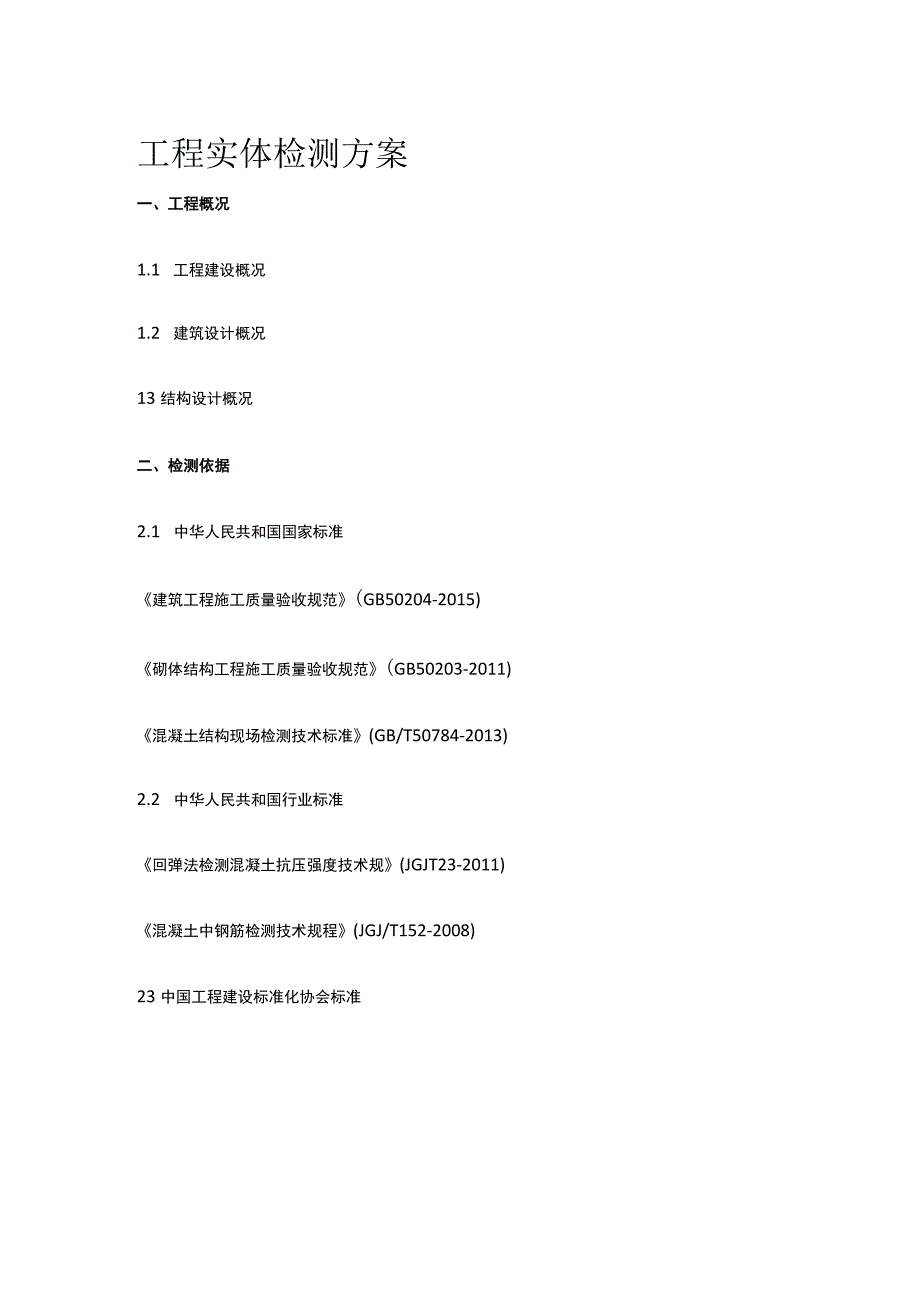

工程实体检测方案.docx_第1页
第1页 / 共7页

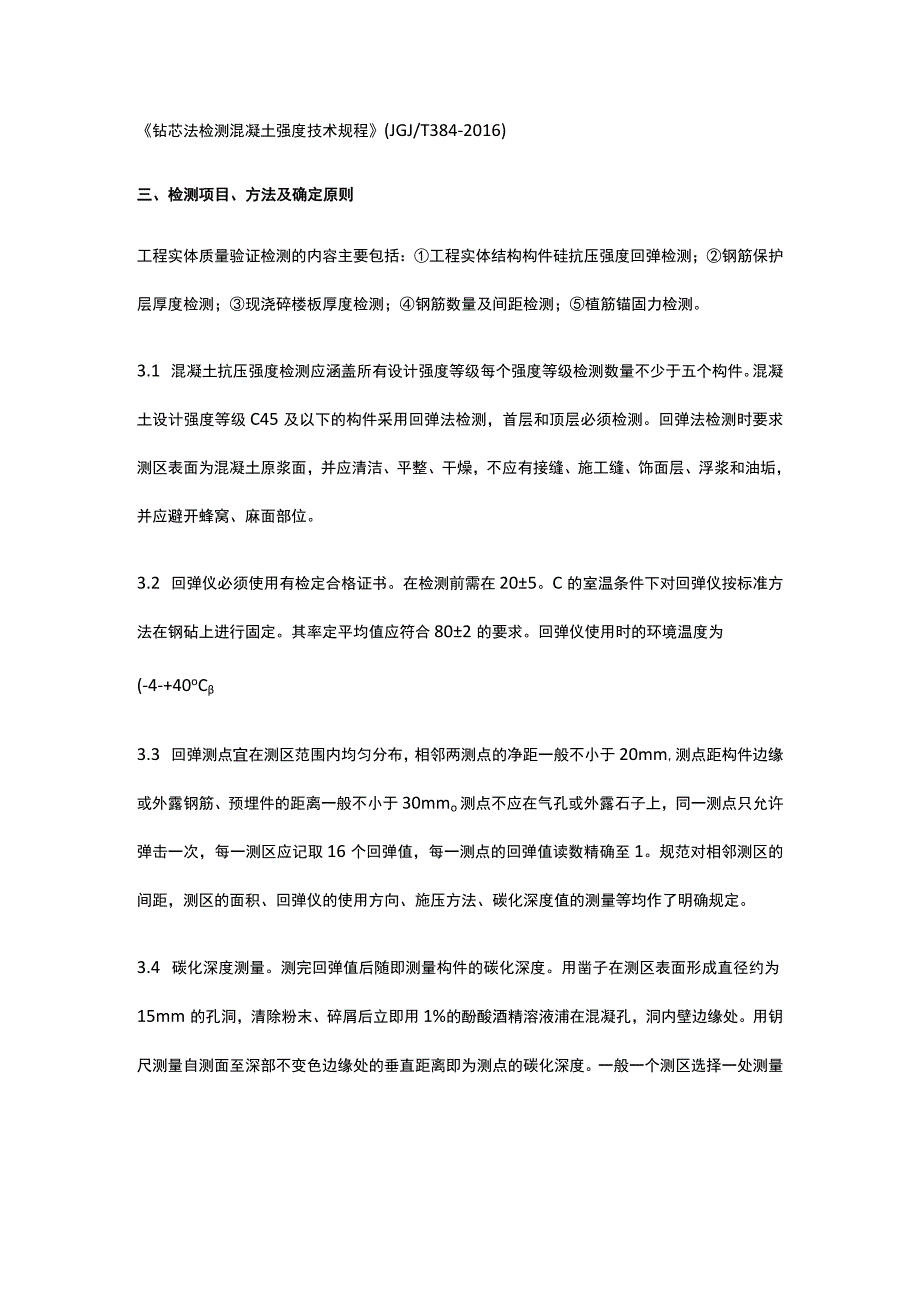

工程实体检测方案.docx_第2页
第2页 / 共7页

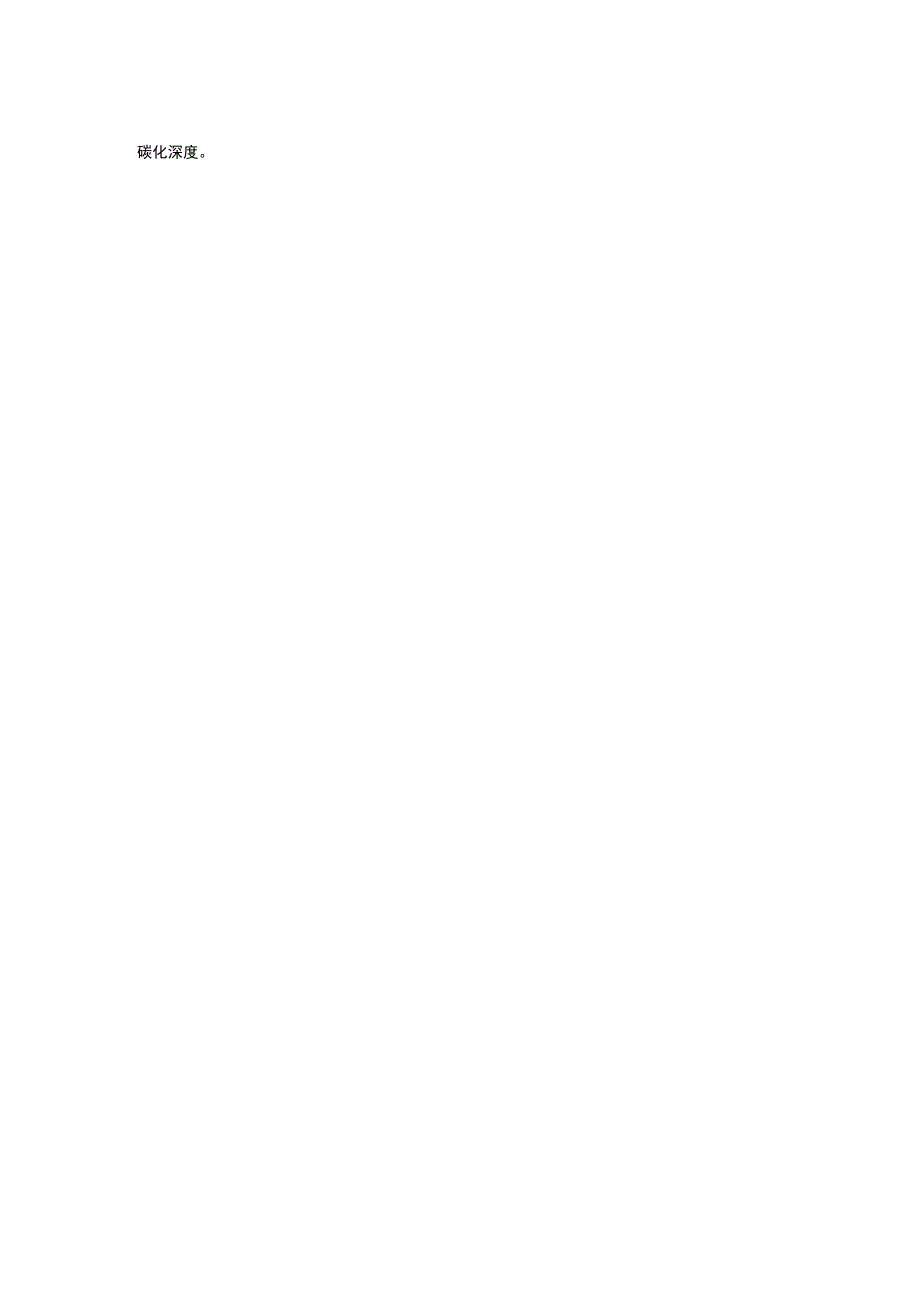

工程实体检测方案.docx_第3页
第3页 / 共7页
工程实体检测方案.docx_第4页
第4页 / 共7页
工程实体检测方案.docx_第5页
第5页 / 共7页
工程实体检测方案.docx_第6页
第6页 / 共7页
工程实体检测方案.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《工程实体检测方案.docx》由会员分享,可在线阅读,更多相关《工程实体检测方案.docx(7页珍藏版)》请在第壹文秘上搜索。

1、工程实体检测方案一、工程概况1.1 工程建设概况1.2 建筑设计概况13结构设计概况二、检测依据2.1 中华人民共和国国家标准建筑工程施工质量验收规范(GB50204-2015)砌体结构工程施工质量验收规范(GB50203-2011)混凝土结构现场检测技术标准(GB/T50784-2013)2.2 中华人民共和国行业标准回弹法检测混凝土抗压强度技术规(JGJT23-2011)混凝土中钢筋检测技术规程(JGJ/T152-2008)23中国工程建设标准化协会标准钻芯法检测混凝土强度技术规程(JGJ/T384-2016)三、检测项目、方法及确定原则工程实体质量验证检测的内容主要包括:工程实体结构构件

2、硅抗压强度回弹检测;钢筋保护层厚度检测;现浇碎楼板厚度检测;钢筋数量及间距检测;植筋锚固力检测。3.1 混凝土抗压强度检测应涵盖所有设计强度等级每个强度等级检测数量不少于五个构件。混凝土设计强度等级C45及以下的构件采用回弹法检测,首层和顶层必须检测。回弹法检测时要求测区表面为混凝土原浆面,并应清洁、平整、干燥,不应有接缝、施工缝、饰面层、浮浆和油垢,并应避开蜂窝、麻面部位。3.2 回弹仪必须使用有检定合格证书。在检测前需在205。C的室温条件下对回弹仪按标准方法在钢砧上进行固定。其率定平均值应符合802的要求。回弹仪使用时的环境温度为(-4-+40oC3.3 回弹测点宜在测区范围内均匀分布,

3、相邻两测点的净距一般不小于20mm,测点距构件边缘或外露钢筋、预埋件的距离一般不小于30mmo测点不应在气孔或外露石子上,同一测点只允许弹击一次,每一测区应记取16个回弹值,每一测点的回弹值读数精确至1。规范对相邻测区的间距,测区的面积、回弹仪的使用方向、施压方法、碳化深度值的测量等均作了明确规定。3.4 碳化深度测量。测完回弹值后随即测量构件的碳化深度。用凿子在测区表面形成直径约为15mm的孔洞,清除粉末、碎屑后立即用1%的酚酸酒精溶液浦在混凝孔,洞内壁边缘处。用钥尺测量自测面至深部不变色边缘处的垂直距离即为测点的碳化深度。一般一个测区选择一处测量碳化深度。3.5 数据处理。从每个测区测得的

4、16个回弹值中剔除3个最大值和3个最小值,取余下的10个回弹值的均值作为测区的回弹值。当弹击方向为非水平方向时,应首先对回弹值进行修正,然后进行非标准测面(即侧面布置在混凝土浇灌方向的顶面或底面)修正,最终得出测区回弹值躬。以测区内各测试点的碳化深度均值作为测区碳化深度植入。3.6 钢筋保护层厚度采用电磁感应法或剔凿法检测,对非悬挑梁板构件各抽取构件数量的2%且不少于5个构件进行检验对悬挑梁应抽取构件数量的5%且不少于10个构件进行检验,当悬挑梁数量少于15个时,应全数检测;对悬挑板应抽取构彳镯量的10%且不少于20个构件进行检验;对选定的梁类构件,应对全部纵向受力钢筋的保护层厚度进行检验;对

5、选定的板类构件,应抽取不少于6根纵向受力钢筋的保护层厚度进行检验;对每个钢筋应选择有代表性的不同部位测量3点取平均值。3.7 混凝土楼板厚度采用电磁感应法检测,检测楼板应按有代表性的自然间抽取1%且不少于三间,每块板检测三个点,悬挑板取距离支座0.1m处,沿宽度方向取包括中心位置在内的随机3点取平均值;其它楼板,在同一对角线上量测中间及距离两端各0.1m,取3点平均值。3.8 钢筋数量及间距检测采用电磁感应法,楼板X向、Y向钢筋间距水平分布钢筋间距。检测楼层数量不少于建筑总楼层的30%每楼层检测构件数量不少于该层构件总数的10%,且不少于三个。3.9 填充墙砌体植筋锚固力检测采用非破坏性检验方

6、法,按检验批抽检锚固钢筋样本最密量进行检测。四、检测数量及部位4.1 混凝土强度检测本次检测采用回弹法检测,当回弹法推定值不合格时,应采用回弹-取芯法.判定。对每栋楼的混凝土每种强度等级混凝土取5个构件回弹,具体抽样部位如下表:4.2 钢筋保护层厚度检测采用电磁感应法检测钢筋保护层厚度,对每栋楼非悬挑梁抽取5个构件检测,对悬挑梁抽取10个构件,悬挑板抽取20个构件检测,对非悬挑梁、板分别按其构件总数的2%且不少于5个构件进行检测,具体抽样部位如下表:检验标准:纵向受力钢筋保护层厚度的允许偏差:梁内构件为+IOmm,-7mm;板内构件为+8mm,-5mmo合格标准对梁类、板类纵向受力钢筋的保护层

7、厚度分别进行验收验收合格应符合下列规定:合格点比例达到90%及以上,检验结构判定为合格;合格点比例小于90%但不小于80%,可抽取相同数量的构件再行检验,两次抽样总和计算的合格点比例达到90%及以上时仍判定为合格;每次抽样检验结果中不合格点的最大偏差值不应大于允许偏差值的1.5倍。通常采用测量法进行检测,选取点为为每层楼板预留的放线孔。当采用电磁感应法检测时,对楼板检测应按其构件总数的1%且不少于3个构件进行检测,每块板检测三个点,在同一对角线上量测中间及距离两端各0.1m,取3点平均值,对每栋楼每种楼板取三个构件检测,具体抽样部位如下表:4.4 钢筋间距检测采用电磁感应法检测楼板X向、Y向钢

8、筋间距,对除首层和顶层的其它层板,抽取几个楼层进行检测。具体抽样部位如下表:4.5 填充墙砌体植筋锚固力检测采用非破坏性检验方法检测填充墙砌体植筋锚固力,对墙体拉结筋检验批抽检锚固钢筋样本最小容量进行检测,具体抽样部位如下表:五、准备条件为了检测工作顺利高效进行,请现场配合以下准备工作:检测前提供结构设计说明、板施工图、柱施工图、梁施工图,柱定位图。2、各检测层保证有一个1.8m*1.2m大小的工作平台、梯架,其高度应距板底1.8m03、采用钻芯法时准备220V电源、水源。4、检测过程中要求监理见证员旁站见证,首次检测时请提供见证员复印件。六、修复处理采用钻芯法检测后,钻芯后留下的空洞应及时进行修补。修补前孔壁尽量凿毛,并应清除孔内污物以保证新老磅的良好结合,可采用比设计高一个强度等级的微膨胀水泥细石佐修补,并在修补后注意养护。注意事项对于检测单位的选择,必须由建设单位委托具有相应资质的检测单位进行检测;同时,检测过程必须必须由监理单位进行见证本工程主体结构实体检测方案由监理单位见证人员,检测单位共同确定。此方案建议征求建设单位、设计单位和质量监督部门意见后,一式四份,签字盖章后建设单位、施工单位、监理单位、检测单位各存一份。
