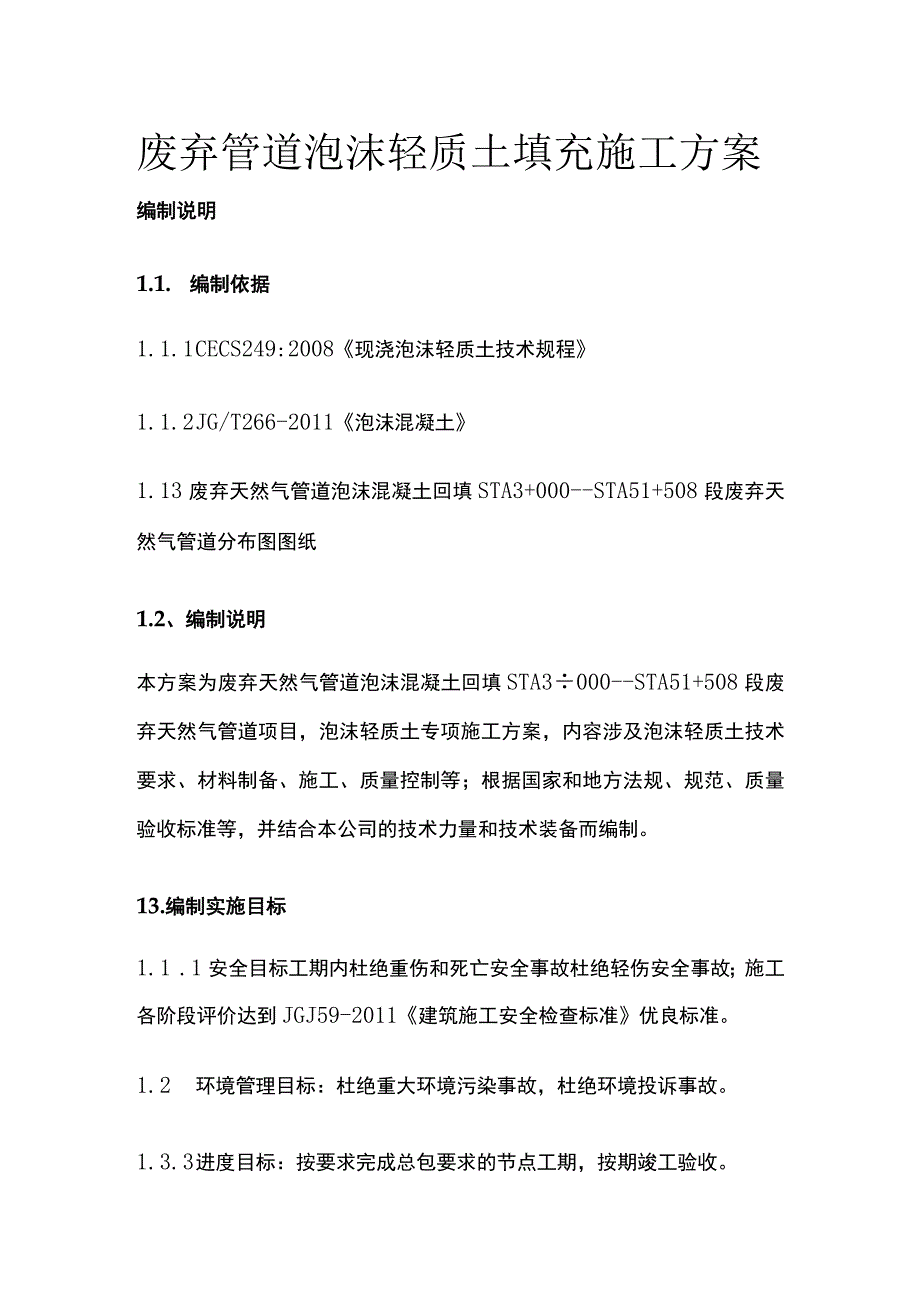

1、废弃管道泡沫轻质土填充施工方案编制说明1.1. 编制依据1.1.1 CECS249:2008现浇泡沫轻质土技术规程1.1.2 JG/T266-2011泡沫混凝土1.13废弃天然气管道泡沫混凝土回填STA3+000-STA51+508段废弃天然气管道分布图图纸1.2、编制说明本方案为废弃天然气管道泡沫混凝土回填STA3000-STA51+508段废弃天然气管道项目，泡沫轻质土专项施工方案，内容涉及泡沫轻质土技术要求、材料制备、施工、质量控制等；根据国家和地方法规、规范、质量验收标准等，并结合本公司的技术力量和技术装备而编制。13.编制实施目标1.1 .1安全目标工期内杜绝重伤和死亡安全事故杜绝轻

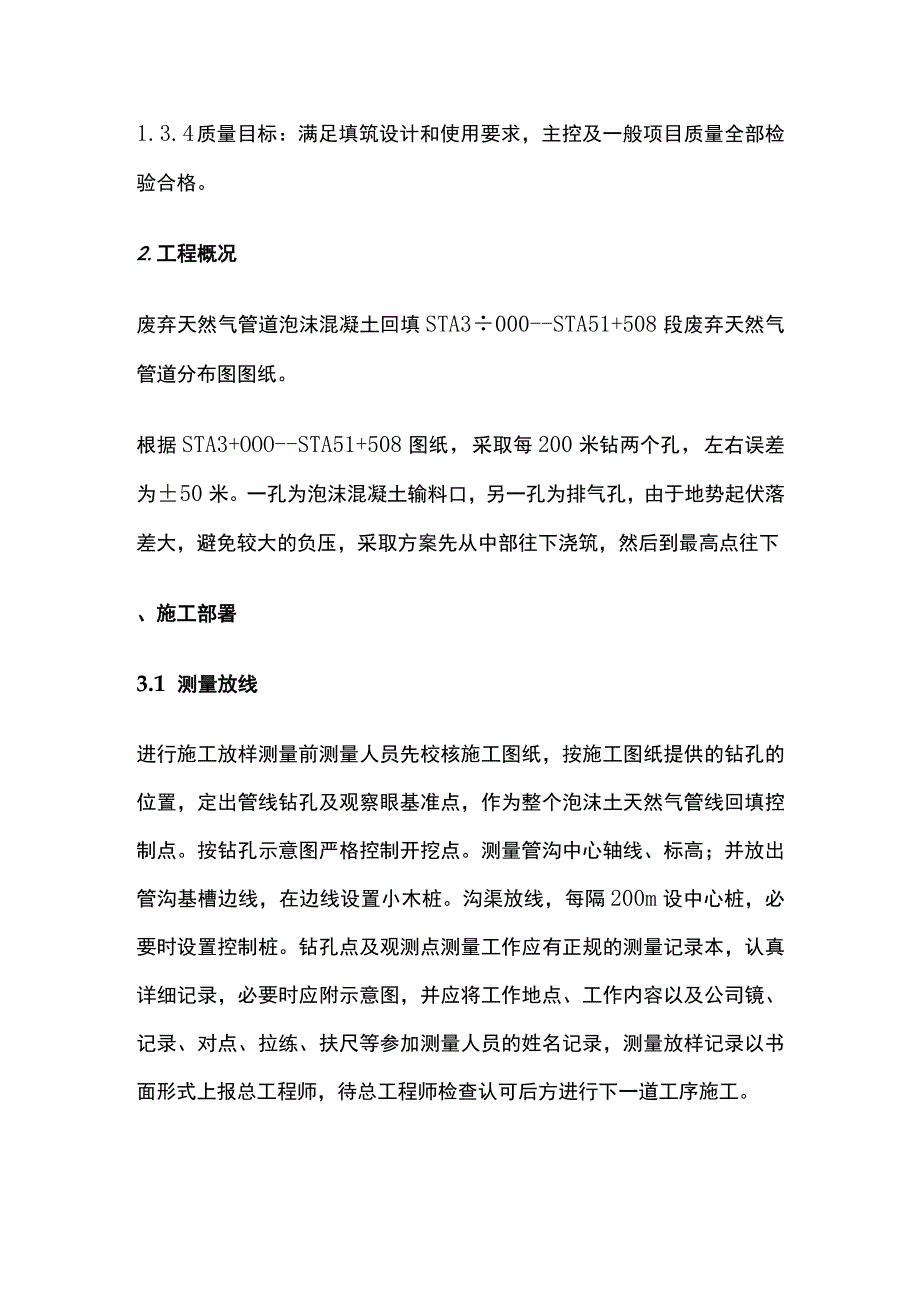

2、伤安全事故；施工各阶段评价达到JGJ59-2011建筑施工安全检查标准优良标准。1.2 环境管理目标：杜绝重大环境污染事故，杜绝环境投诉事故。1.3.3 进度目标：按要求完成总包要求的节点工期，按期竣工验收。1.3.4 质量目标：满足填筑设计和使用要求，主控及一般项目质量全部检验合格。2.工程概况废弃天然气管道泡沫混凝土回填STA3000-STA51+508段废弃天然气管道分布图图纸。根据STA3+OOO-STA51+508图纸，采取每200米钻两个孔，左右误差为50米。一孔为泡沫混凝土输料口，另一孔为排气孔，由于地势起伏落差大，避免较大的负压，采取方案先从中部往下浇筑，然后到最高点往下、施工
3、部署3.1 测量放线进行施工放样测量前测量人员先校核施工图纸，按施工图纸提供的钻孔的位置，定出管线钻孔及观察眼基准点，作为整个泡沫土天然气管线回填控制点。按钻孔示意图严格控制开挖点。测量管沟中心轴线、标高；并放出管沟基槽边线，在边线设置小木桩。沟渠放线，每隔200m设中心桩，必要时设置控制桩。钻孔点及观测点测量工作应有正规的测量记录本，认真详细记录，必要时应附示意图，并应将工作地点、工作内容以及公司镜、记录、对点、拉练、扶尺等参加测量人员的姓名记录，测量放样记录以书面形式上报总工程师，待总工程师检查认可后方进行下一道工序施工。3.2 探管线及管线保护措施因地下管线布置情况不明，本工程与管线埋（

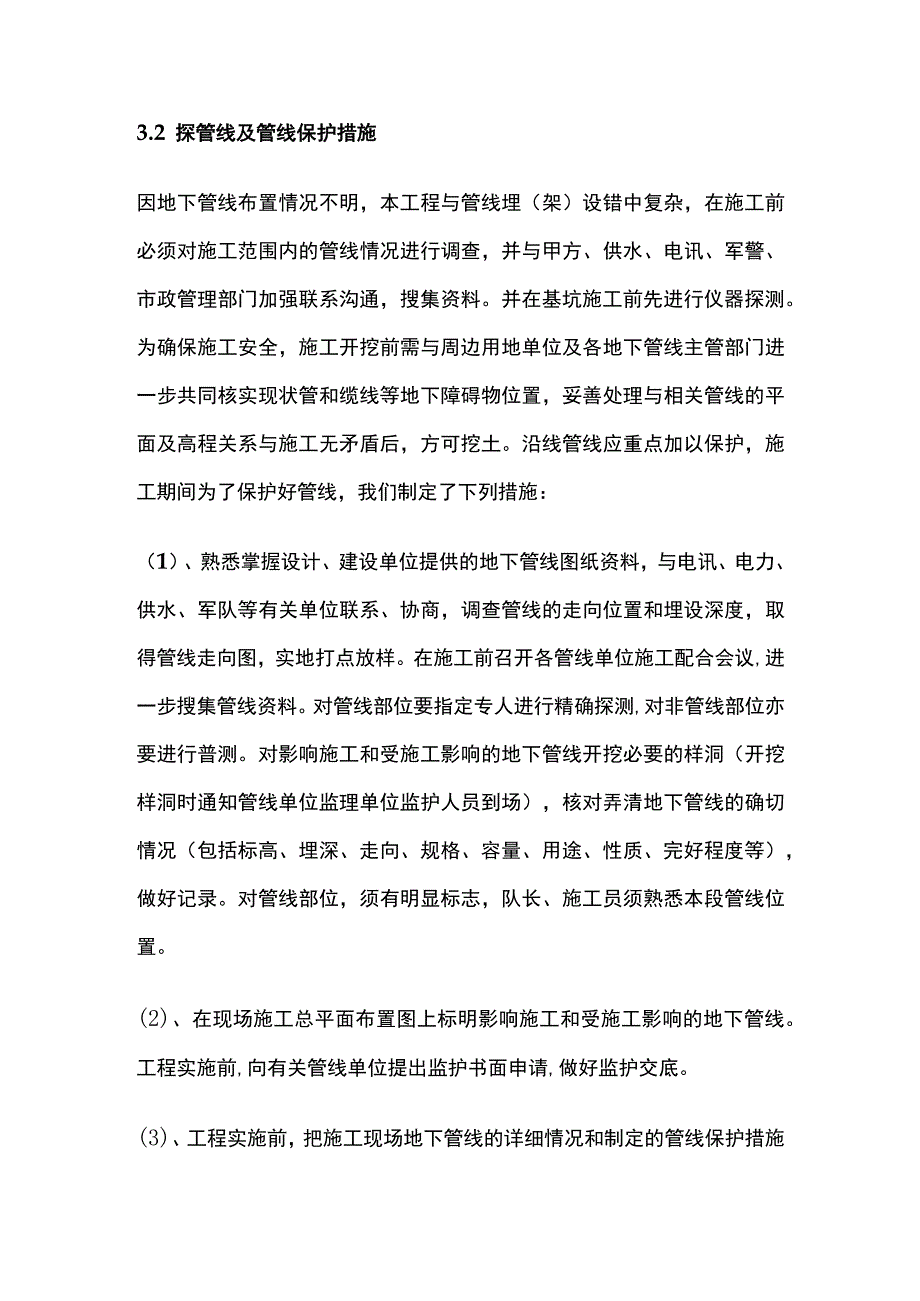

4、架）设错中复杂，在施工前必须对施工范围内的管线情况进行调查，并与甲方、供水、电讯、军警、市政管理部门加强联系沟通，搜集资料。并在基坑施工前先进行仪器探测。为确保施工安全，施工开挖前需与周边用地单位及各地下管线主管部门进一步共同核实现状管和缆线等地下障碍物位置，妥善处理与相关管线的平面及高程关系与施工无矛盾后，方可挖土。沿线管线应重点加以保护，施工期间为了保护好管线，我们制定了下列措施：（1）、熟悉掌握设计、建设单位提供的地下管线图纸资料，与电讯、电力、供水、军队等有关单位联系、协商，调查管线的走向位置和埋设深度，取得管线走向图，实地打点放样。在施工前召开各管线单位施工配合会议,进一步搜集管线资
5、料。对管线部位要指定专人进行精确探测,对非管线部位亦要进行普测。对影响施工和受施工影响的地下管线开挖必要的样洞（开挖样洞时通知管线单位监理单位监护人员到场），核对弄清地下管线的确切情况（包括标高、埋深、走向、规格、容量、用途、性质、完好程度等），做好记录。对管线部位，须有明显标志，队长、施工员须熟悉本段管线位置。(2)、在现场施工总平面布置图上标明影响施工和受施工影响的地下管线。工程实施前,向有关管线单位提出监护书面申请,做好监护交底。(3)、工程实施前，把施工现场地下管线的详细情况和制定的管线保护措施向现场施工技术负责人、施工员、班组长直至每一位操作工人作层层安全交底，填写安全交底记录，明确
6、各级人员的责任。(4)、工程实施前，落实保护本工程地下管线的组织措施，公司委派管线保护专职人员负责地下管线的监护和保护工作。项目部和各班组设兼职管线保护负责人，组成地下管线监护体系。严格按照经总公司审定批准的施工组织设计和经管线单位认定的保护地下管线技术措施落实到现场，并设置管线安全标识牌。(5)、工程实施前，对参与本工程施工的职工进行保护公用事业管线重要性及损坏公用管线危害性的宣传教育，严格遵守有关文件的规定。(6)、对受施工影响的地下管线设置若干数量的沉降测点，工程实施时，及时向建设单位和有关管线管理单位提供观测点布置与沉降观测资料。(7)、成立由建设单位、各管线单位和施工单位的有关人员参
7、加的现场管线保护领导小活动，定期开展活动，检查管线保护措施的落实情况及保护措施的可靠性，研究施工中出现的问题，及时采取措施完善保护方案。(8)、各级都要成立有力的管线保护小组。各保护管线小组的领导在施工前要全面检查，各项保护措施是否落实，才能动工。(9)、严格按照经总公司和监理公司审定的施工组织设计和地下管线保护技术措施施工。各级管线保护负责人深入施工现场监护地下管线,督促操作(指挥)人员遵守操作规程，制止违章操作、违章指挥和违章施工。(10) .施工过程中发现管线现状与交底内容、样洞资料不符或出现直接危及管线安全等异常情况时，立即通知建设单位和有关管线单位到场研究，商议补救措施，在没作出统一
8、结论前，不擅自处理或继续施工。(11) .施工过程中对可能发生意外情况的地下管线，事先制定应急措施，配备好抢修器材，以便在管线出现险兆时及时抢修，做到防患于未然。一旦发生管线损坏事故，立刻保护现场，24h内报上级部门和建设单位。特殊管线立即上报，通知有关管线单位要求抢修，积极组织力量协助抢修工作。管道定位测量和放线结束后，经建设单位和监理单位等复测合格后，可以进行钻孔点及观测点开挖。土方开挖断面图详见附图。在施工前采取挖探和钻探的方法查明与施工相关地下情况，调查的主要内容有：各钻孔点及观测点段的地下水位和土质情况，地下各种电缆的具体位置，施工沟渠与已建的沟渠、构筑物衔接的平面位置和高程校对等，
9、以便合理地采取相应的措施。根据现场实际情况，钻孔点及观测点开挖的方法应根据钻孔点及观测点的断面形式、地下的复杂程度、土质坚硬程度、工作量和施工场地的大小以及机械配备、劳动力条件等条件确定，采用人工与机械相结合的形式开挖。即探明管线后，管线密集和机械不能到达的位置采用人工开挖。开挖钻孔点及观测点用反铲挖掘机进行开挖(70%),人工辅助配合(30%)。接近路边的钻孔点及观测点无法放坡,则采用拉森钢板桩支护。钻孔点及观测点挖土方用自卸车外运至指定地点弃土。在开挖前，现场施工员向司机及土方工详细交底(钻孔点及观测点的断面，开挖的次序)。在开挖过程中由管理人员在现场指挥并经常检查钻孔点及观测点的净空尺寸
10、和中心位置，确保钻孔点及观测点中心偏移符合规范要求。管钻孔点及观测点底层开挖的宽度按本次管槽需要保证的工作面进行开挖。开挖时，随时测量监控，保证开挖边坡、基坑尺寸。槽底最小宽度表管径D(mm)钻孔点及观测点而450D8002.5Hl2(1)机械开挖钻孔点及观测点时应注意下列事项：1、为保证槽底土壤不被扰动或破坏，在用机械挖土时，要防止超挖，挖至离管线标高200-300mm时用人工开挖、捡平，尽量避免超挖现象。开挖要保证连续作业，衔接工序流畅，同时要注意边坡土体变化,出现问题及时处理。减少意外事故。2、在工作量不大、地面狭窄、地下有障碍物或无机械施工条件等情况下，采用人工开挖。人工开挖钻孔点及观
11、测点，应集中人力尽快挖成,转入下一工序施工。(2)人工开挖时应注意下列事项：1.钻孔点及观测点应分段开挖，并应确定开挖顺序和分层开挖深度，若有坡度，应由低向高处进行。2、开挖人员在开挖过程中和敞沟期间应保持沟壁完整，防止坍塌，必要时应支撑保护。3、开挖钻孔点及观测点遇有管道、电缆或其它构筑物时，应严加保护，并及时与有关单位联系，会同处理。3.3在施工过程中，我公司将会采取如下探测管线方法探测地下管线。(工)明挖2.5平方钻孔点及观测点坑。开工前先与有关单位联系，征得同意破土动工后索取详细的地下原有管线图纸，根据图纸标识，用人工开挖探槽。(2)、利用地质雷达探测仪探测。对局部可能有重要管线，而一时又难以较准确定位的地段，我公司可用地质雷达探测仪或其他的手段给予查明。(3)管线分段封堵开工前先与有关单位联系，征得同意破土动工后索取详细的地下原有管线图纸，根据图纸标识，用人工开挖探槽，采用人工切割原有管线半径大的圆弧，长度月50cm,采用砖砌筑两侧面采用水泥砂浆刮面。
