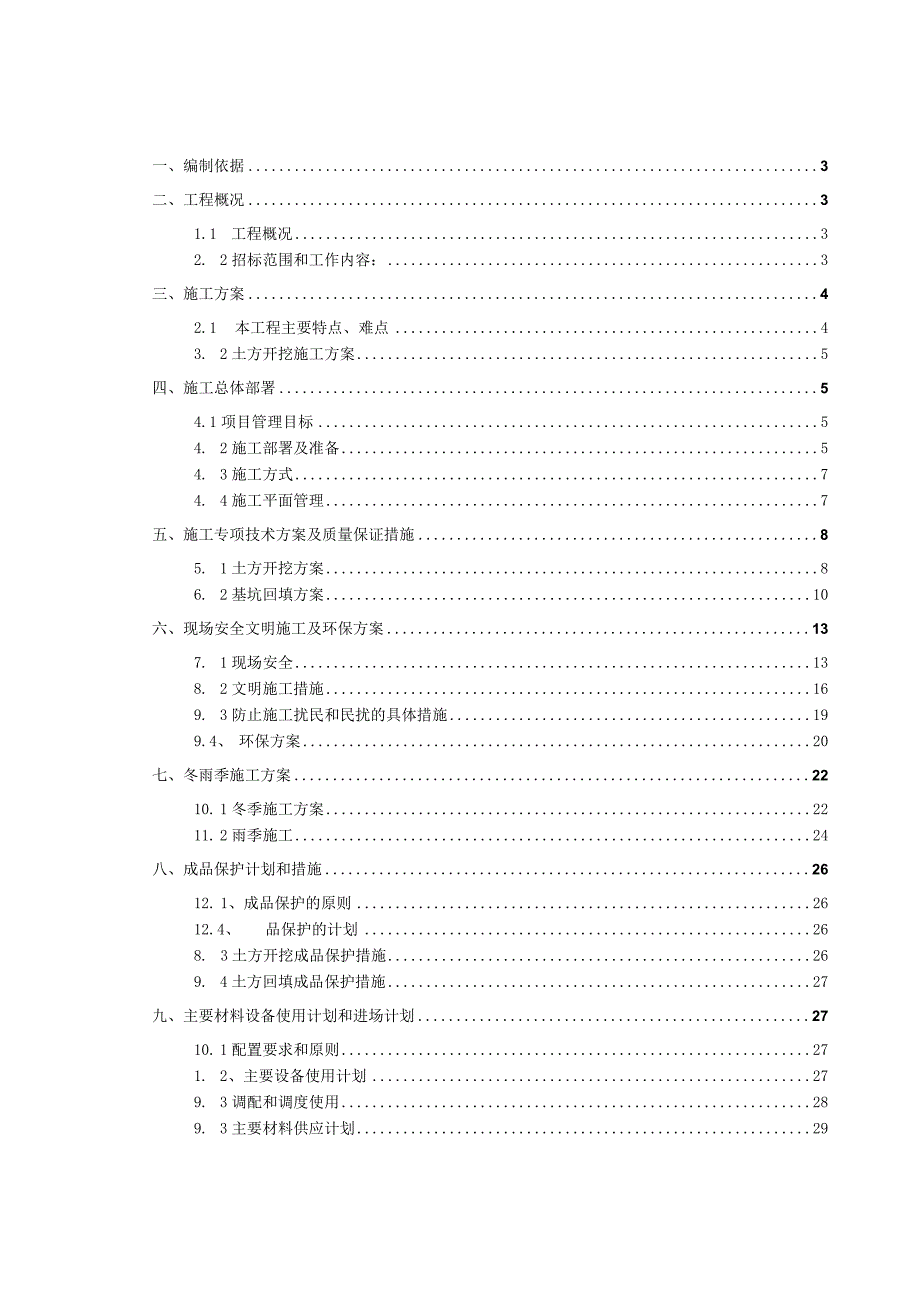

1、一、编制依据3二、工程概况31.1 工程概况32. 2招标范围和工作内容:3三、施工方案42.1 本工程主要特点、难点43. 2土方开挖施工方案5四、施工总体部署54.1项目管理目标54. 2施工部署及准备54. 3施工方式74. 4施工平面管理7五、施工专项技术方案及质量保证措施85. 1土方开挖方案86. 2基坑回填方案10六、现场安全文明施工及环保方案137. 1现场安全138. 2文明施工措施169. 3防止施工扰民和民扰的具体措施199.4、 环保方案20七、冬雨季施工方案2210. 1冬季施工方案2211. 2雨季施工24八、成品保护计划和措施2612. 1、成品保护的原则2612

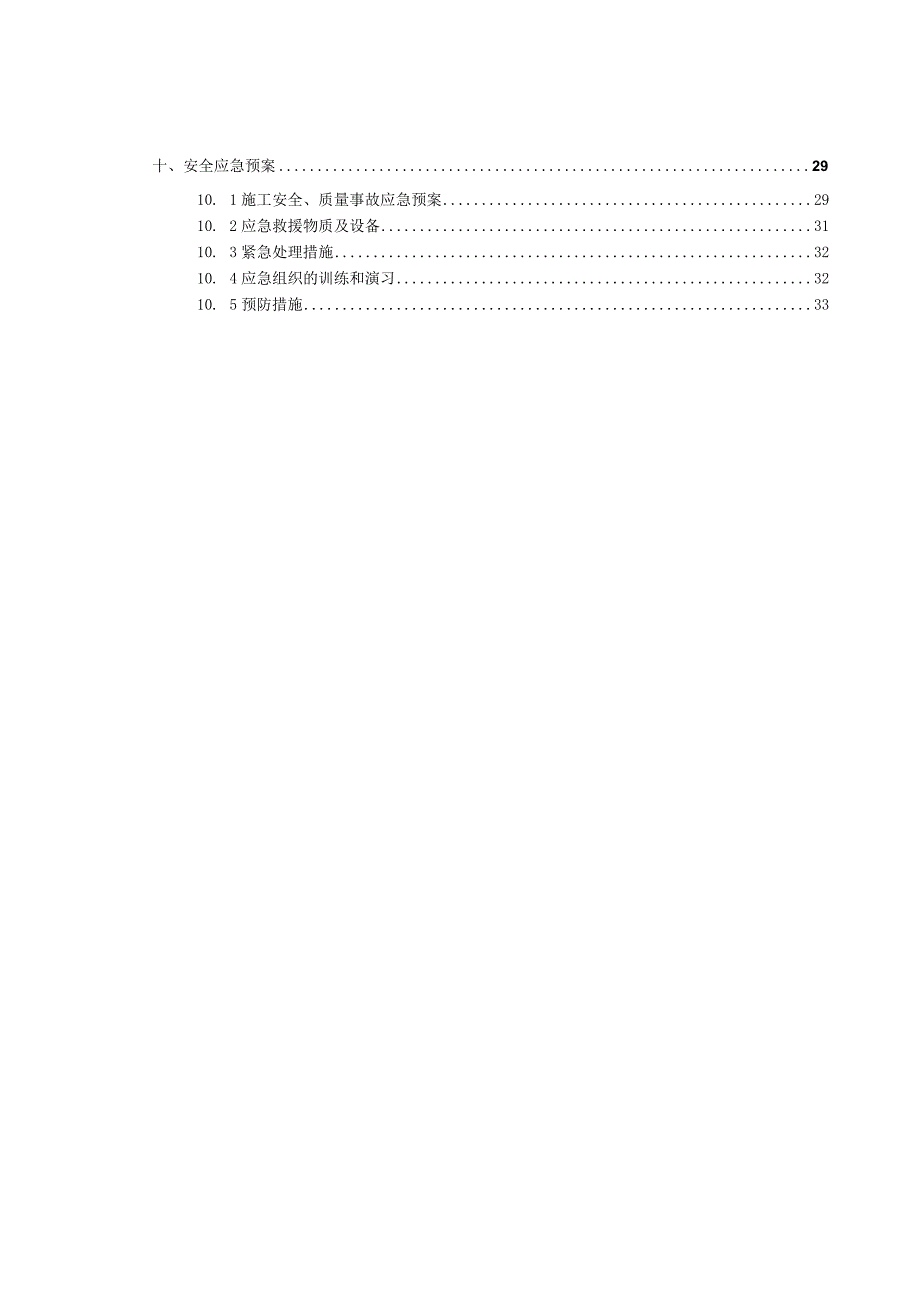

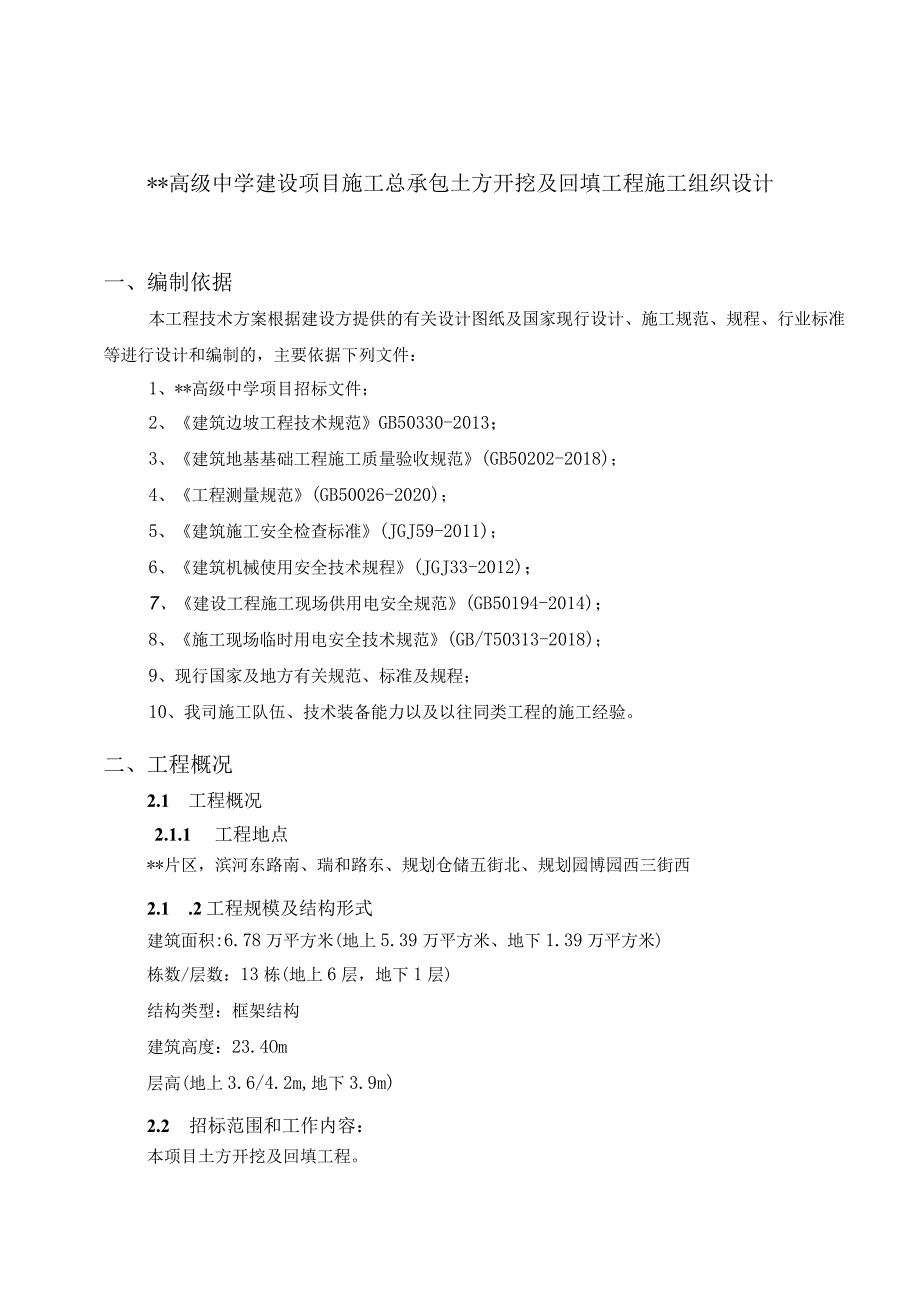

2、.4、 品保护的计划268. 3土方开挖成品保护措施269. 4土方回填成品保护措施27九、主要材料设备使用计划和进场计划2710. 1配置要求和原则271. 2、主要设备使用计划279. 3调配和调度使用289. 3主要材料供应计划29十、安全应急预案2910. 1施工安全、质量事故应急预案2910. 2应急救援物质及设备3110. 3紧急处理措施3210. 4应急组织的训练和演习3210. 5预防措施33*高级中学建设项目施工总承包土方开挖及回填工程施工组织设计一、编制依据本工程技术方案根据建设方提供的有关设计图纸及国家现行设计、施工规范、规程、行业标准等进行设计和编制的,主要依据下列文件
3、:1、*高级中学项目招标文件;2、建筑边坡工程技术规范GB50330-2013;3、建筑地基基础工程施工质量验收规范(GB50202-2018);4、工程测量规范(GB50026-2020);5、建筑施工安全检查标准(JGJ59-2011);6、建筑机械使用安全技术规程(JGJ33-2012);7、建设工程施工现场供用电安全规范(GB50194-2014);8、施工现场临时用电安全技术规范(GB/T50313-2018);9、现行国家及地方有关规范、标准及规程;10、我司施工队伍、技术装备能力以及以往同类工程的施工经验。二、工程概况2.1 工程概况2.1.1 工程地点*片区,滨河东路南、瑞和路
4、东、规划仓储五街北、规划园博园西三街西2.1 .2工程规模及结构形式建筑面积:6.78万平方米(地上5.39万平方米、地下1.39万平方米)栋数/层数:13栋(地上6层,地下1层)结构类型:框架结构建筑高度:23.4Om层高(地上3.6/4.2m,地下3.9m)2.2 招标范围和工作内容:本项目土方开挖及回填工程。三、施工方案3.1 本工程主要特点、难点本工程主要施工内容包括:基坑土方挖运施工、回填施工等。工程各工序的顺序衔接及合理的施工组织以及与土方单位的配合是确保工程顺利进行的首要任务,由于施工工期较紧,需合理组织工序,投入充足的人力、物力,精心组织施工,保证工程质量和工期的顺利完成。分析
5、本工程的重点、难点及需采取相应的措施:表1:工程的重点、难点及需采取相应的措施序号工程重点、难点工程重点、难点分析应对措施1基坑坑底标高不一致本工程共有三个地块,不同地块甚至同一地块内坑底标高不一致。严格控制不同坑深的分界线,避免出现少挖、超挖现场在土方开挖过程中尤其重要。开工前,熟悉图纸,组织测量人员对现场进行准确放线,在土方开挖过程中经常复核开挖边线的坐标。2工期要求紧,总工期跨度时间长施工时间较短,工期较紧。合理安排施工人员和工程机械进出场时间,协调好各工序的施工顺序,在保证施工质量的前提下,通过管理的手段减少工期。3土方工程量较大建筑面积6.78万平方米,地下3.9m。根据场内地形状况
6、和土方场内运输设计线路,实行多工作面协同作业,加快进度,确保工期。保护好施工场地周围安全围挡,并做好相关指示标识,及时与相关部门沟通,尽量减少对环境的影响;联系好外运土的弃土场地,确保本工程能顺利完工;本工程垃圾土清运、土方平整、土方回填等的施工密切配合,穿插流水作业,协调好各个施工工序间的关系,合理分区,精心组织施工,加强现场管理,合理安排施工顺序,确保工程顺利完工。3.2 土方开挖施工方案本基坑开挖深度3.9m,基坑开挖施工以保证施工和周围环境安全及节点工期为原则。土方开挖严格按照“竖向分层、水平分区分段、严禁超挖、基坑底垫层要求到设计标高后及时浇注”的原则。四、施工总体部署4.1 项目管
7、理目标表2:项目管理目标管理目标类别目标内容质量施工质量均达到合格标准。安全文敏要求合格工期计划开工日期:20*年8月15日(具体以项目部通知为准)计划竣工日期:(具体以项目部通知为准)。环境控制防振动、噪音、扬尘等指标符合航空港区有关规定及我司环境管理体系的要求。4.2施工部署及准备4.2.1组织机构准备在项目经理的领导下,组建施工项目经理部,由具有丰富施工经验和现场施工管理能力及责任心强的工程技术管理人员参加该项目施工。4.2 2.2技术准备(1)项目技术负责人组织所有施工人员熟悉施工图,进行更深入的现场踏勘,掌握整个场地的地质情况,学习规范并会同建设单位、现场监理等部门进行图纸会审,编制
8、切实可行的施工方案,尤其是为施工计划编制和施工程序协调安排提供依据。(2)根据现场实际,在业主提供的平面坐标和水准基点资料基础上复测,建立施工系统所用稳定可靠的坐标与高程点控制体系,便于施工引用。(3)使用经校核合格达到规定标准的测量仪器,复测控制桩,制定测量方案,作为进一步施工的依据。(4)修筑临时便道:为了方便机械设备的进场,以及材料、土方的运输,必须修筑施工便道。(5)对全体技术人员和机械操作人员进行技术交底和培训,并对施工作业进行介绍和提出应该注意的问题。(6)相关机械操作人员必须持证上岗,严禁出现无证操作机械的情况发生。(7)技术工人有组织地、有针对性的进行理论学习,并由技术负责人进
9、行编写学习内容、时间。(8)在施工准备阶段,到有关主管部门办理作业的有关手续,合理调配人员,进行设备调试、维修。落实原材料并根据需要组织原材料进场,并按规定送检。(9)成立ISO质量攻关小组。组长由项目经理担任,副组长由施工技术负责人、安全质量负责人担任,组员由项目部从事施工、质检工程师和工地技术员共同组成ISO攻关小组。4.2.3资源准备除上述工程技术人员外,大部分准备工作是劳动力资源、机械设备和财务资金的准备。(1)劳动力资源准备根据工程内容与工程的特点及对工期的要求,机械操作人员和现场指挥人员、技术人员将选用公司内经历过多次类似工程施工,专业性较强、信誉较好的员工作为本工程的人员构成,完
10、全能够确保各个工序负责人的劳动力稳定。项目部选用技术过硬,施工经验丰富、工作认真的施工技术人员任现场工程师及施工技术员。表3:土方开挖人员计划序号队伍人数施工范围1土方开挖施工队司机50土方开挖2普工40人工开挖清底3测量工3基坑测量放线(2)主要施工机械的准备施工机具的规格、性能、配套数量应满足施工的要求。对施工所需的机械、设备进行清查、检修,保证施工期间的机械、设备的完好率和利用率。并备足一定数量的易损配件和控制性机械、设备。表4:主要施工设备一览表序号机械设备名称规格型号数量备注1水准仪NA23台测量2全站仪TC4022台测量3GPSA354台测量4反铲挖掘机KW-46020台挖土、修坡
11、5东风20T自卸车/40辆620T压路机YZ-182台7装载机ZL50C4台8蛙式打夯机WRDlOO10台9平板式打夯机C90T10台10拌和机ABG-4112台(3)财务资金准备本工程已列入年度财务计划,同时已经准备了一定资金作前期工作开展之用,我司在公司部署下,已充分作好施工准备。(4)材料准备劳动力、机具、材料、设备均事先进行详细安排,落实材料供应计划,物资供应根据施工进度要求,对工程所需材料进行统计汇总,集中采购供应。4.2.4临设准备根据工程量和工程地址,结合文明施工,创造“绿色环保工地”的具体要求,修建临时活动板房。4.3施工方式土方开挖形式采用分段分层分步进行施工。4.4施工平面
12、管理(1)服从业主及监理工程师在现场的统一管理。(2)建立施工平面管理及文明施工责任制,实行划区负责制,明确责任区负责人和安全负责人,并履行报批手续。(3)严格执行总平面布置图的要求和规划,按工艺流程合理布置生产场区。施工区内道路平整、排水通畅、消防设施齐全。设备、机械、材料堆放合理,标记清晰,排放有序,符合防火、防洪要求。(4)在工程施工期间,自觉保持现场不出现任何障碍物,及时排除责任区的雨水或污水,妥善管理现场施工设备和材料,及时清除现场任何废料、垃圾等。(5)严格执行有关环境卫生标准的要求。现场定期洒水,防止尘土飞扬,保证施工人员的身体健康,为施工现场创造一个良好的工作环境。(6)组合场
13、地、施工作业区配备足够的照明设施,并设专人维护。(9)坚持文明施工,保持现场整洁,厂区及施工区内的沟道、地面无垃圾,施工场所剩余材料要堆放整齐,废料及时清理,每个作业面做到“工完、料尽、场地清”,各类废弃物必须运至指定地点进行分类处理,防止二次污染。五、施工专项技术方案及质量保证措施1.1 土方开挖方案5. 1.1施工现场准备工作土方开挖前要根据施工方案做好现场的三通一平工作,核对平面尺寸和坑底标高,图纸相互间有无错误和矛盾;掌握设计内容及各项技术要求,了解工程规模、结构形式、特点、工程量和质量要求;熟悉土层地质、水文勘察资料;审查地基处理和基础设计;会审图纸,搞清地下构筑物、基础平面与周围地
