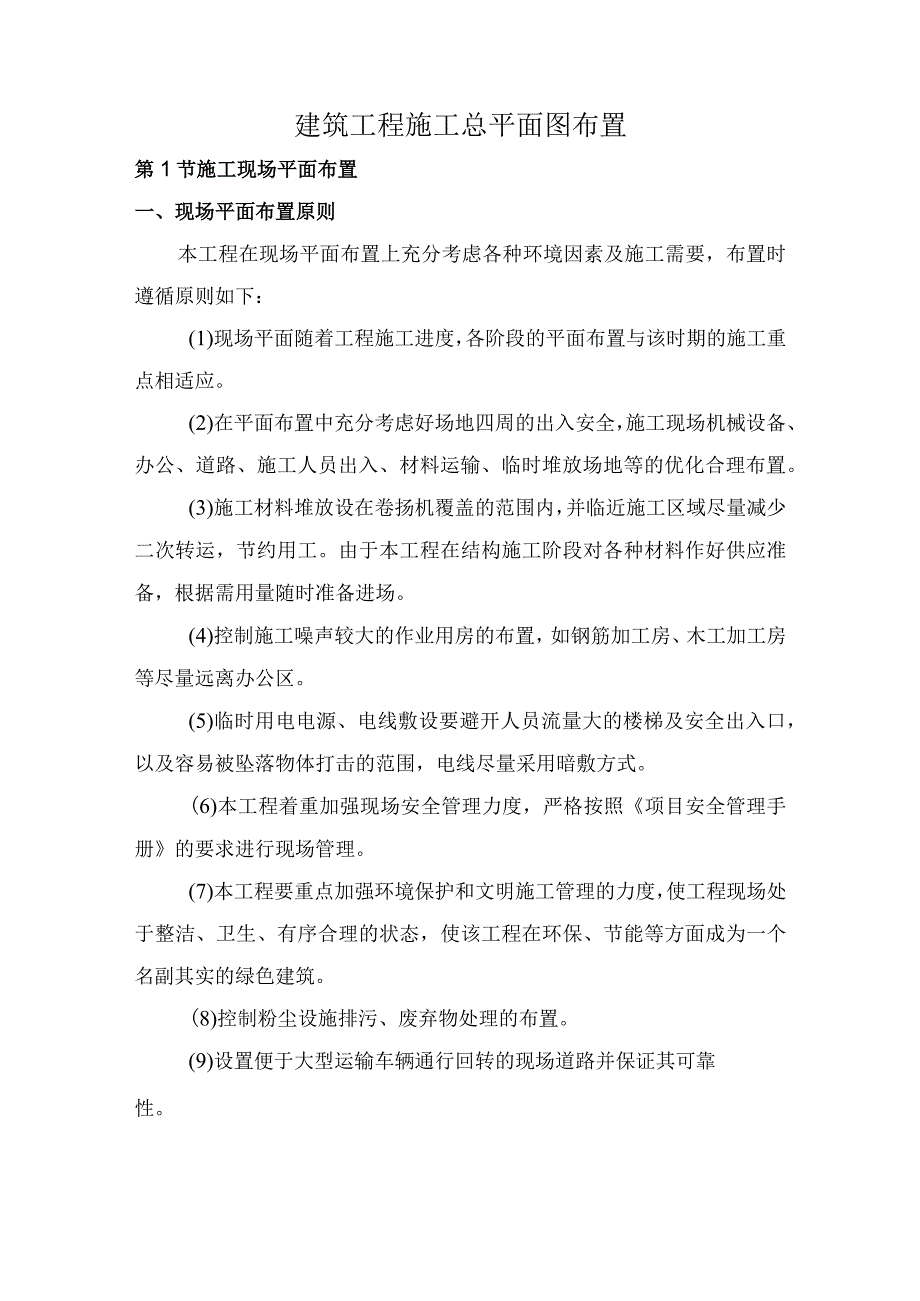

1、建筑工程施工总平面图布置第1节施工现场平面布置一、现场平面布置原则本工程在现场平面布置上充分考虑各种环境因素及施工需要，布置时遵循原则如下：(1)现场平面随着工程施工进度，各阶段的平面布置与该时期的施工重点相适应。(2)在平面布置中充分考虑好场地四周的出入安全，施工现场机械设备、办公、道路、施工人员出入、材料运输、临时堆放场地等的优化合理布置。(3)施工材料堆放设在卷扬机覆盖的范围内，并临近施工区域尽量减少二次转运，节约用工。由于本工程在结构施工阶段对各种材料作好供应准备，根据需用量随时准备进场。(4)控制施工噪声较大的作业用房的布置，如钢筋加工房、木工加工房等尽量远离办公区。(5)临时用电电

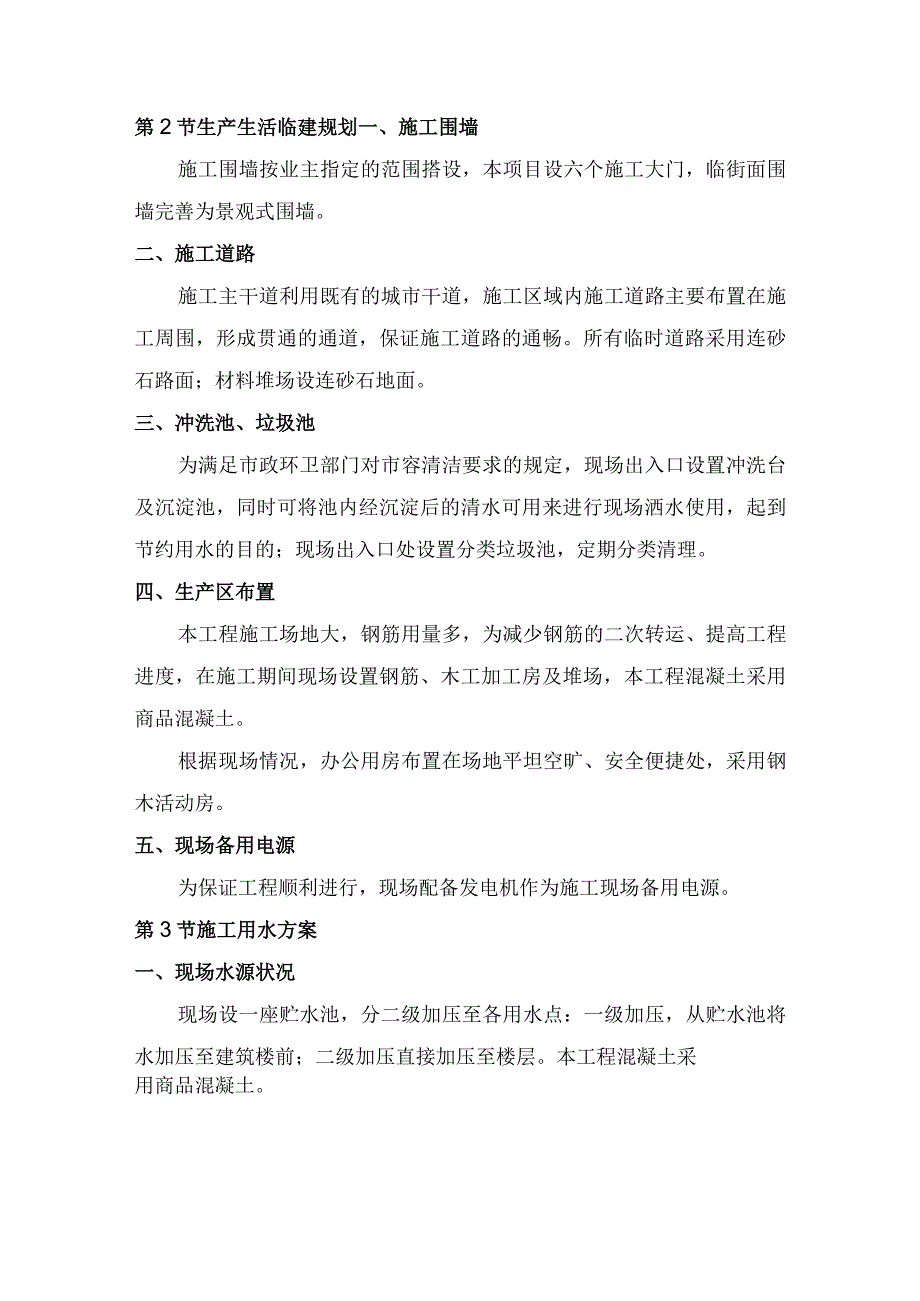

2、源、电线敷设要避开人员流量大的楼梯及安全出入口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。(6)本工程着重加强现场安全管理力度，严格按照项目安全管理手册的要求进行现场管理。(7)本工程要重点加强环境保护和文明施工管理的力度，使工程现场处于整洁、卫生、有序合理的状态，使该工程在环保、节能等方面成为一个名副其实的绿色建筑。(8)控制粉尘设施排污、废弃物处理的布置。(9)设置便于大型运输车辆通行回转的现场道路并保证其可靠性。第2节生产生活临建规划一、施工围墙施工围墙按业主指定的范围搭设，本项目设六个施工大门，临街面围墙完善为景观式围墙。二、施工道路施工主干道利用既有的城市干道，施工区域内施
3、工道路主要布置在施工周围，形成贯通的通道，保证施工道路的通畅。所有临时道路采用连砂石路面；材料堆场设连砂石地面。三、冲洗池、垃圾池为满足市政环卫部门对市容清洁要求的规定，现场出入口设置冲洗台及沉淀池，同时可将池内经沉淀后的清水可用来进行现场洒水使用，起到节约用水的目的；现场出入口处设置分类垃圾池，定期分类清理。四、生产区布置本工程施工场地大，钢筋用量多，为减少钢筋的二次转运、提高工程进度，在施工期间现场设置钢筋、木工加工房及堆场，本工程混凝土采用商品混凝土。根据现场情况，办公用房布置在场地平坦空旷、安全便捷处，采用钢木活动房。五、现场备用电源为保证工程顺利进行，现场配备发电机作为施工现场备用电

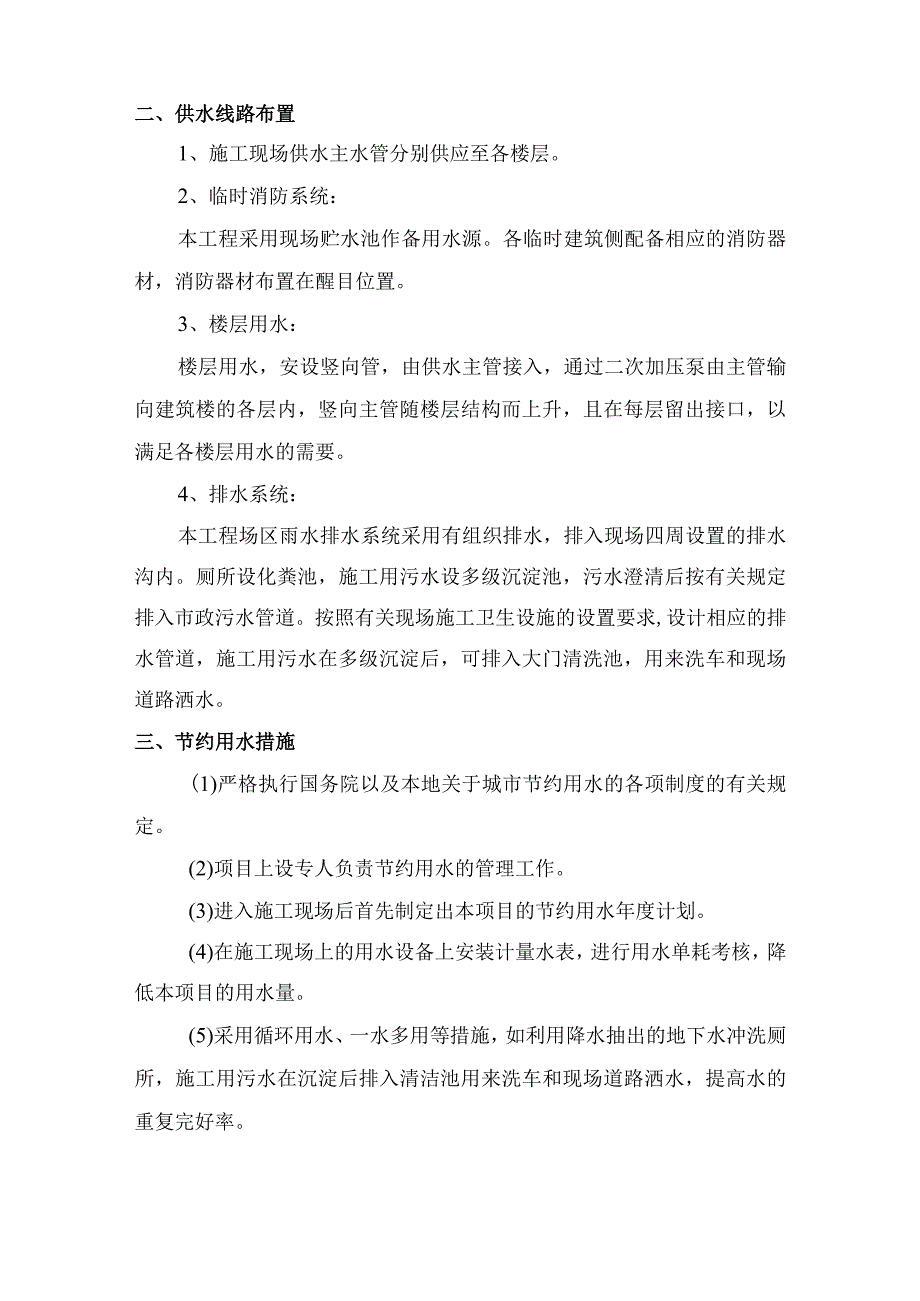

4、源。第3节施工用水方案一、现场水源状况现场设一座贮水池，分二级加压至各用水点：一级加压，从贮水池将水加压至建筑楼前；二级加压直接加压至楼层。本工程混凝土采用商品混凝土。二、供水线路布置1、施工现场供水主水管分别供应至各楼层。2、临时消防系统：本工程采用现场贮水池作备用水源。各临时建筑侧配备相应的消防器材，消防器材布置在醒目位置。3、楼层用水：楼层用水，安设竖向管，由供水主管接入，通过二次加压泵由主管输向建筑楼的各层内，竖向主管随楼层结构而上升，且在每层留出接口，以满足各楼层用水的需要。4、排水系统：本工程场区雨水排水系统采用有组织排水，排入现场四周设置的排水沟内。厕所设化粪池，施工用污水设多级
5、沉淀池，污水澄清后按有关规定排入市政污水管道。按照有关现场施工卫生设施的设置要求,设计相应的排水管道，施工用污水在多级沉淀后，可排入大门清洗池，用来洗车和现场道路洒水。三、节约用水措施(1)严格执行国务院以及本地关于城市节约用水的各项制度的有关规定。(2)项目上设专人负责节约用水的管理工作。(3)进入施工现场后首先制定出本项目的节约用水年度计划。(4)在施工现场上的用水设备上安装计量水表，进行用水单耗考核，降低本项目的用水量。(5)采用循环用水、一水多用等措施，如利用降水抽出的地下水冲洗厕所，施工用污水在沉淀后排入清洁池用来洗车和现场道路洒水，提高水的重复完好率。(6)加强供水设施的维修管理，
6、减少水的漏损量。第4节施工临时用电方案一、主要用电机械本工程用电量主要集中在主体结构施工阶段，主要施工机械有卷扬机,钢筋加工设备,木材加工设备,起重型卷扬机等施工设备用电。二、现场施工用电布置现场施工用电按三级配电布置，动力、照明分设。(1)电源按招标文件要求，由业主在开工前接至施工现场。现场配备柴油发电机备用。(2)电线敷设用电缆线从现场配电房引出，按三相五线制沿围墙布置至各用电分配电箱。总配电箱和开关箱设二级漏电保护。总配电箱漏电开关选用100毫安、0.IS漏电开关，开关箱漏电开关选用1530毫安、0.IS漏电开关。上楼层电线用铜芯橡套软电缆沿外墙上引，外套PVC管保护，基础设两个配电箱；
7、主体隔层设1个配电箱。电线架设随现场周边布置,离地架设，高度不小于4m,在通道处穿钢管保护埋地通过。(3)保护系统现场供电采用TN-S接零保护系统，即三相五线制，除作零线以外，增加一根保护零线PE线，PE线和配电房中性点接地点连通。并在总配电箱、分配电箱、开关箱处做重复接地，全现场不少于3处。第5节总平面管理措施1、施工现场设综合办公室负责对现场总平面在各个施工阶段的平面布置，严格进行管理、统一指挥、统一协调、确保文明施工。2、保证施工现场道路畅通，排水系统处于良好的使用状态；保持场容场貌的整洁，随时清理建筑垃圾。3、施工现场的用电线路、用电设施的安装和使用严格按照安装规范和安全操作规程，并按照施工组织设计进行架设，严禁任意拉线接电。4、施工机械按照施工总平面布置图规划的位置和线路设置，不任意侵占场内道路。5、施工各阶段的材料堆场严格按照施工总平面布置规定的位置进行布置，不任意堆放。在材料的堆场设置材料标示牌，要注明材料的名称、产地、规格等。6、远程视频监控系统按照海南省住建厅关于实施房屋建筑工程远程视频监控的通知布置。
