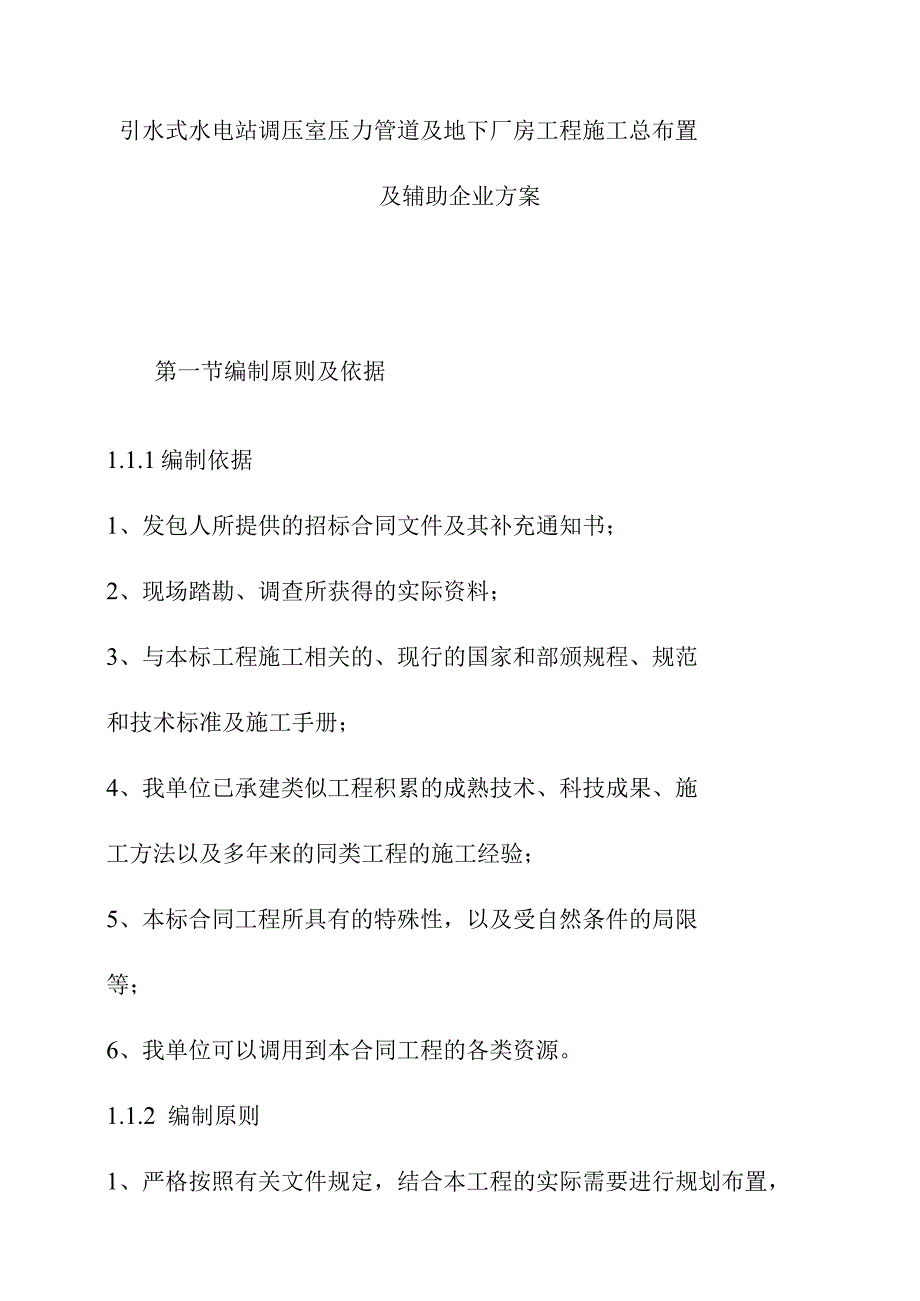

1、引水式水电站调压室压力管道及地下厂房工程施工总布置及辅助企业方案第一节编制原则及依据1.1.1编制依据1、发包人所提供的招标合同文件及其补充通知书；2、现场踏勘、调查所获得的实际资料；3、与本标工程施工相关的、现行的国家和部颁规程、规范和技术标准及施工手册；4、我单位已承建类似工程积累的成熟技术、科技成果、施工方法以及多年来的同类工程的施工经验；5、本标合同工程所具有的特殊性，以及受自然条件的局限等；6、我单位可以调用到本合同工程的各类资源。1.1.2 编制原则1、严格按照有关文件规定，结合本工程的实际需要进行规划布置，满足施工总进度和施工强度的要求。2、根据工程需要采取集中布置，充分利用发包

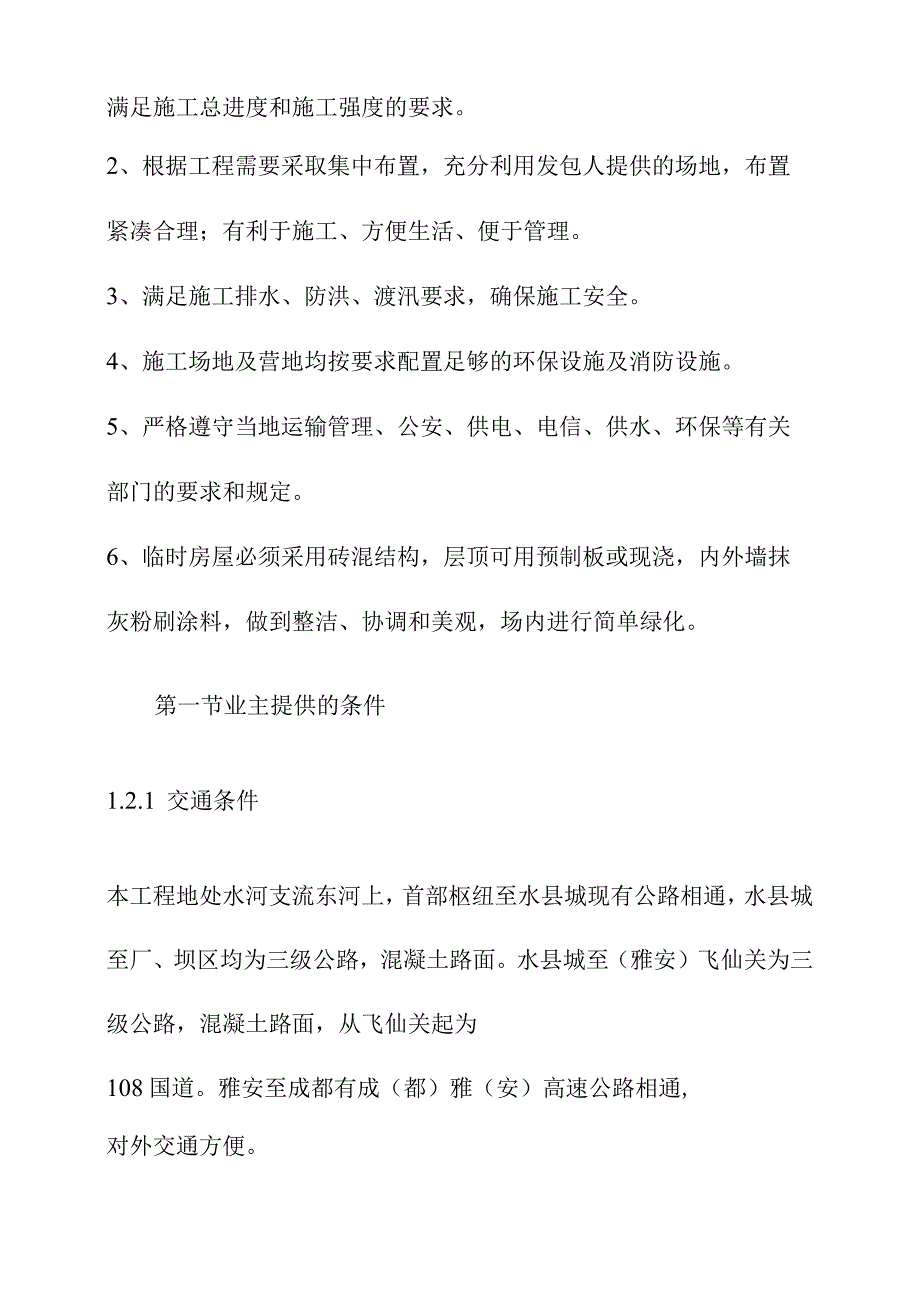

2、人提供的场地，布置紧凑合理；有利于施工、方便生活、便于管理。3、满足施工排水、防洪、渡汛要求，确保施工安全。4、施工场地及营地均按要求配置足够的环保设施及消防设施。5、严格遵守当地运输管理、公安、供电、电信、供水、环保等有关部门的要求和规定。6、临时房屋必须采用砖混结构，层顶可用预制板或现浇，内外墙抹灰粉刷涂料，做到整洁、协调和美观，场内进行简单绿化。第一节业主提供的条件1.2.1 交通条件本工程地处水河支流东河上，首部枢纽至水县城现有公路相通，水县城至厂、坝区均为三级公路，混凝土路面。水县城至（雅安）飞仙关为三级公路，混凝土路面，从飞仙关起为108国道。雅安至成都有成（都）雅（安）高速公路相

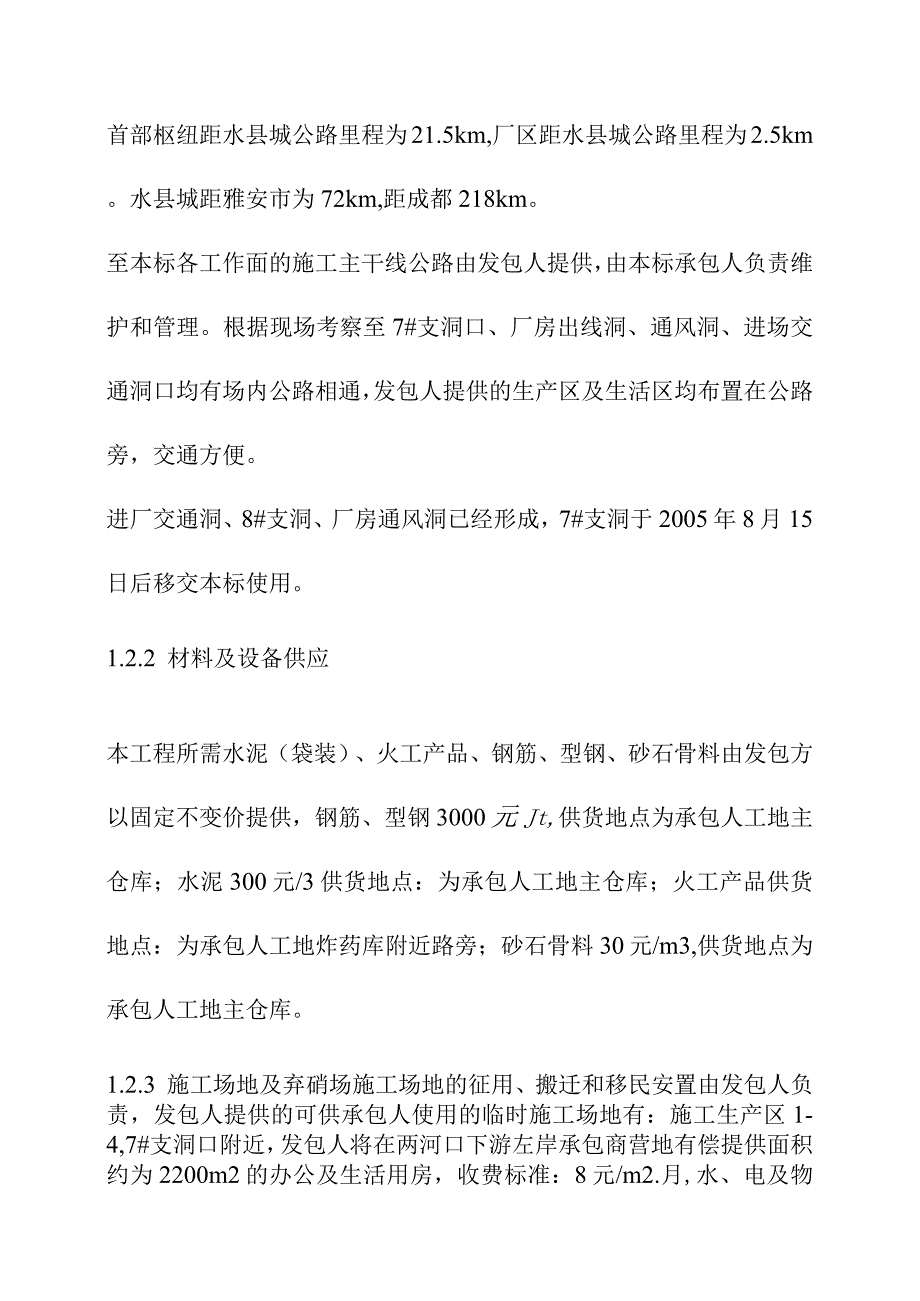

3、通,对外交通方便。首部枢纽距水县城公路里程为21.5km,厂区距水县城公路里程为2.5km。水县城距雅安市为72km,距成都218km。至本标各工作面的施工主干线公路由发包人提供，由本标承包人负责维护和管理。根据现场考察至7#支洞口、厂房出线洞、通风洞、进场交通洞口均有场内公路相通，发包人提供的生产区及生活区均布置在公路旁，交通方便。进厂交通洞、8#支洞、厂房通风洞已经形成，7#支洞于2005年8月15日后移交本标使用。1.2.2 材料及设备供应本工程所需水泥（袋装）、火工产品、钢筋、型钢、砂石骨料由发包方以固定不变价提供，钢筋、型钢3000元Jt,供货地点为承包人工地主仓库；水泥300元/3
4、供货地点：为承包人工地主仓库；火工产品供货地点：为承包人工地炸药库附近路旁；砂石骨料30元/m3,供货地点为承包人工地主仓库。1.2.3 施工场地及弃硝场施工场地的征用、搬迁和移民安置由发包人负责，发包人提供的可供承包人使用的临时施工场地有：施工生产区1-4,7#支洞口附近，发包人将在两河口下游左岸承包商营地有偿提供面积约为2200m2的办公及生活用房，收费标准：8元/m2.月,水、电及物业管理由承包商自理。承包商营地提供时间较开工时间滞后，预计为2005年12月10日提供给承包商。本标弃磴场共二处：两河口下游左岸6渣场（距厂房距离约1500m）及6#支洞和7#支洞之间冲沟处（距7#支洞口距离
5、约500m）o1.2.4 现场施工临时设施发包人负责有偿提供满足本合同要求的施工用电，施工用电由发包人在指定地点提供IokV电源接线点，距离厂区和7#施工支洞口均在500m以内。第一节施工临建设施的布置规划1.1.1场内交通1临时改线公路2005年4月至2006年10月尾水渠及跨渠公路桥施工时，为了不影响厂房现有交通，需修建临时改线公路，拟从场内主干线公路（尾水出口上游侧约IoOm处）修一条岔路至尾水渠预留土体，经预留土体与厂房下游进场公路相接，路长约200m,泥结石路面，路宽8m。2006年10月以后跨尾水渠公路桥建成，恢复场内交通。2一期尾水渠下基坑道路尾水渠施工时，拟从临时改线公路（尾水
6、出口上游侧约80m处）处修一条岔路至尾水渠基坑工作面，道路长100m,路宽6m,结构为泥结石路面。3二期尾水渠下基坑道路2006年11月至2007年1月，尾水渠出口施工时，拟从一期临时改线公路（尾水出口上游侧约40m处）处修一条岔路至尾水渠出口基坑工作面，道路长50m,路宽6m,结构为泥结石路面。4至调压井通气洞临时人行便道由至7#支洞口的场内道路分支修一条临时人行便道至调压井通气洞口，满足前期施工要求。5压力钢管运输通道下平段钢管运输通道：场外公路一厂区主干道一进厂交通洞一8#施工支洞一压力管道下平段；上平段及斜段钢管运输通道：场外公路f过河桥f至7#支洞口施工道路一7#支洞（内修3m宽水泥
7、路）一压力管道上平段。1.1.2场地规划根据发包方提供的施工条件，布置依据及原则，结合本工程特点，本工程施工总布置按照能尽快形成主体工程施工条件，精心规划各施工辅助企业（设施）规模、布置的方式，以节约占地，降低造价。具体规划如下：1、2005年12月10日之后，发包人将在两河口下游左岸承包商营地有偿提供面积约为2200m2的办公及生活用房，前期利用我局修建小关子电站时所建的生活及办公用房，同时在现场施工生产区1内修建约300m2的值班房及临时生活用房。2、本标实验室、预制厂及厂区硅拌合系统布置于发包人提供的施工生产区4内。3、7#支洞口工作面碎拌合系统及2#空压站布置在7#支洞口附近发包人提供
8、的施工生产区内。4、材料库、金结堆放场、临时生活区布置于发包人提供的施工生产区1内。5、停车场、空压站布置于发包人提供的施工生产区3内。6、钢筋加工厂、木模加工厂、修理厂布置于发包人提供的施工生产区2内。7、根据补充通知，本标压力钢管制作场地布置于厂房下游灵关水泥厂旁原小关子电站压力钢管制作场，面积满足本标压力钢管的要求。表L3-1临建设施用地计划表布置内容单位数量位置项目部及生活区m2发包人提供两河口下游施工生活区材料库及堆放场m2500施工生产区11#供风站m2150施工生产区3厂区现场值班房及临时生活用房m2400施工生产区1钢筋、木模加工厂m21200施工生产区2修理厂m2300施工生
9、产区2停车场m2800施工生产区3HZS60站m21000施工生产区4预制厂m2300施工生产区4HZS25站m24007#支洞口附近2#供风站m21507#支洞口附近7#支洞口现场值班房、厕所及材料堆放场m22007#支洞口附近钢管加工厂m2厂房下游灵关泥厂旁原小关子电站压力钢管制作场油库m2150进场再定炸药库m2150进场再定其它（水池、变压器等）m2400现场工作面合计m26100第一节施工风、水、电及通讯系统1.4.1施工供风系统工程需要供风的项目有：石方开挖、锚喷支护、灌浆及压钎。根据各工作面的布置，采取分散供风的方式，共设2座固定式供风站，具体布置如下：1#供风站布置在厂房交通洞
10、口附近施工生产区3内，设计供风容量为80m3min,配置4台LWJ20/7型电动空压机,主要负责供应主、副厂房及其洞室群的施工用风；供风主管8，支管6、4、3、3。2#供风站布置在7#支洞口附近,设计供风容量为80m3min,配置4台LWJ-20/7型电动空压机，同时在7#支洞内设一个加压风包，主要负责供应7#支洞工作面（调压井、引水隧洞及压力管道等）的施工用风，供风主管8、支管中6、04、3。3#供风站布置在调压井通气洞口附近，设计供风容量为6m3min,配置2台VY-3/8-c型移动式柴油空压机，主要负责供应调压井交通洞前期的施工用风。表1.4-1供风站及供风设备配置表供风站部位设计供风量
11、（m3min）设备配置单位数量备注1#空压站80LWJ-20/7台4厂房交通口附近（施工生产区3）2#空压站80LWJ-20/7台47#支洞口附近3#空压站6VY-3/8-c台2调压井通气洞口表1.42施工供风主要设备及工程量表序号项目名称型号规格单位工程量备注1固定式电动空压机LWJ-20/7台82移动式柴油空压机VY-3/8-c台23供风管8m5004供风管06m12005供风管4m15006供风管3m10007供风管2m6008加压风包个19房建m21201.4.2施工供水系统供水条件根据招标文件及现场实地踏勘，7#支洞工作面附近黄家沟内常年有水，可供应7#支洞工作面的施工用水（水源不足
12、时采用水泵抽河水补充)；厂房工作面施工用水采用水泵抽河水解决；本标生活及办公用水引用城市自来水。供水项目本标工程主要供水项目有：生活、办公用水，生产辅助企业用水；厂房洞室群、引水隧洞、调压井、压力管道用水。根据招标文件要求需向发包人及监理人提供现场办公及生活用水，包括引向办公地点和生活区的引水管路架设及其设备的提供、安装和维修等。引水池及供水池的布置1引水池本标7#支洞工作面及调压井工作面生产用水，直接引用洞口附近黄家沟内的天然水。在7#支洞口附近黄家沟的一侧修建一座引水池，水池高程1300m,容量603供应7#支洞工作面的施工用水，在7#支洞内供水管上加设管道泵(ISG65-25-50)加压
13、后供应调压井施工用水。2供水池厂区供水池布置厂房工作面附近山坡适当位置，水池高程1070m,容量12031#水泵房配置2台IS65-40-315清水泵（备用1台），负责供应厂房工作面及施工生产区14的施工用水。水池结构水池采用浆砌石结构，半埋藏式，石棉瓦盖顶，水池底板浇筑厚15Cm的钢筋碎，水池内墙采用200#砂浆抹面，池内均设隔栅和沉淀池，沉淀汛期河水泥沙，拦截杂质，净化水质，为生产提供合格的水源。消防安全本工程施工期我方将在生活区及生产辅助企业区建立消防站，在生活区、油库、综合仓库、车间等处及施工机械车辆上配备适当数量手持式干粉灭火器。表1.4-3消防站主要设备及人员配置表序号项目名称型号、规格单位备注1防火栓只42消防管m4003加压泵3SNC台14干粉灭火器台20序号项目名称型号、规格单位数量备注5人员台3管理人员1人6房建m220施工供水主要工程量表1.4-4施工供水主要设备及工程量表序号项目名称型号规格单位工程量备注1泵站座12水池120m3座13水池60m3座14清水泵IS40-40-315台25管道泵ISG65-25-50台26一体化饮用水净化器100YPZ台17供水管06m6008供水管04m14009供水管03m200010供水管02m60011供水管L5m30011供水管
