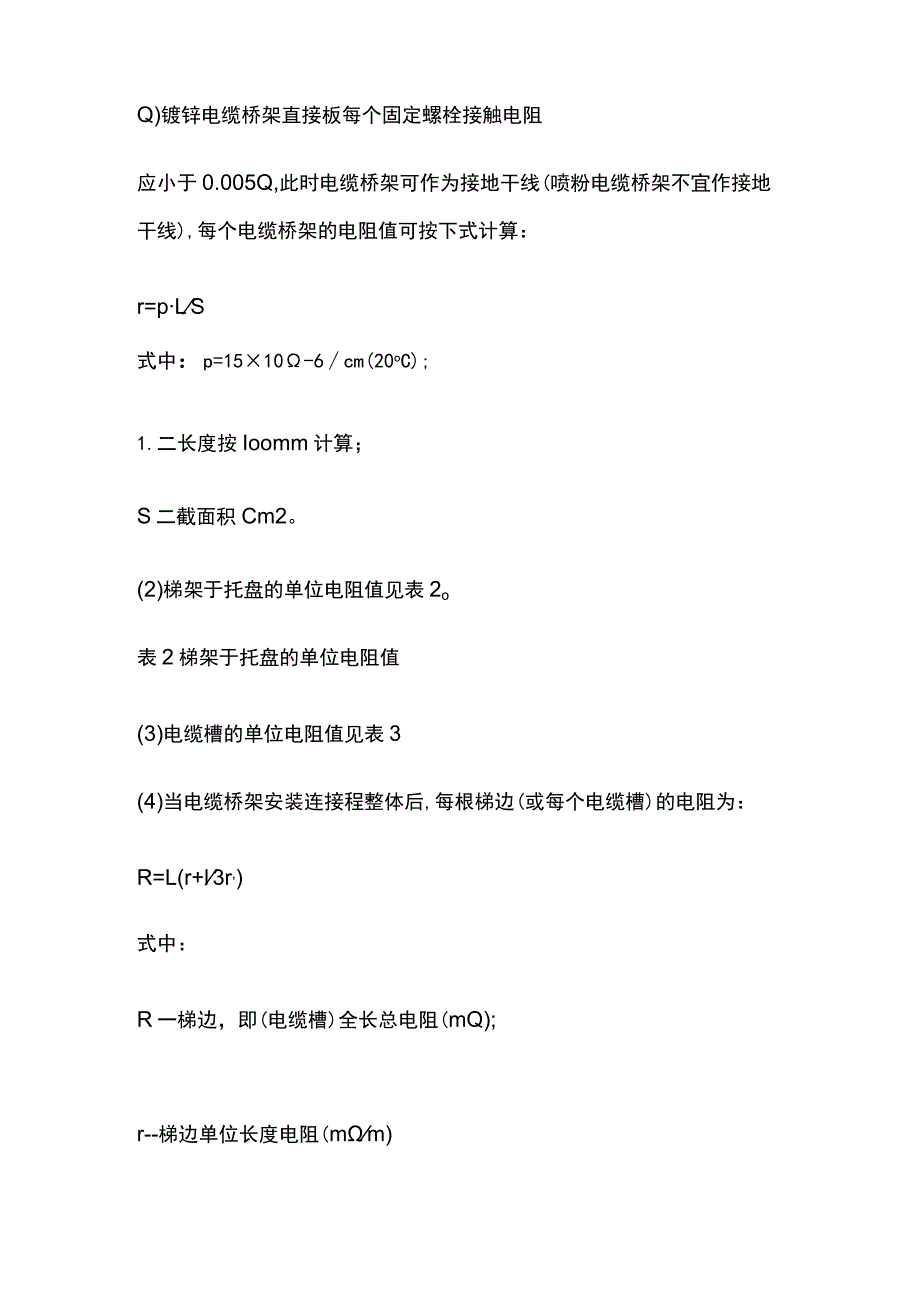

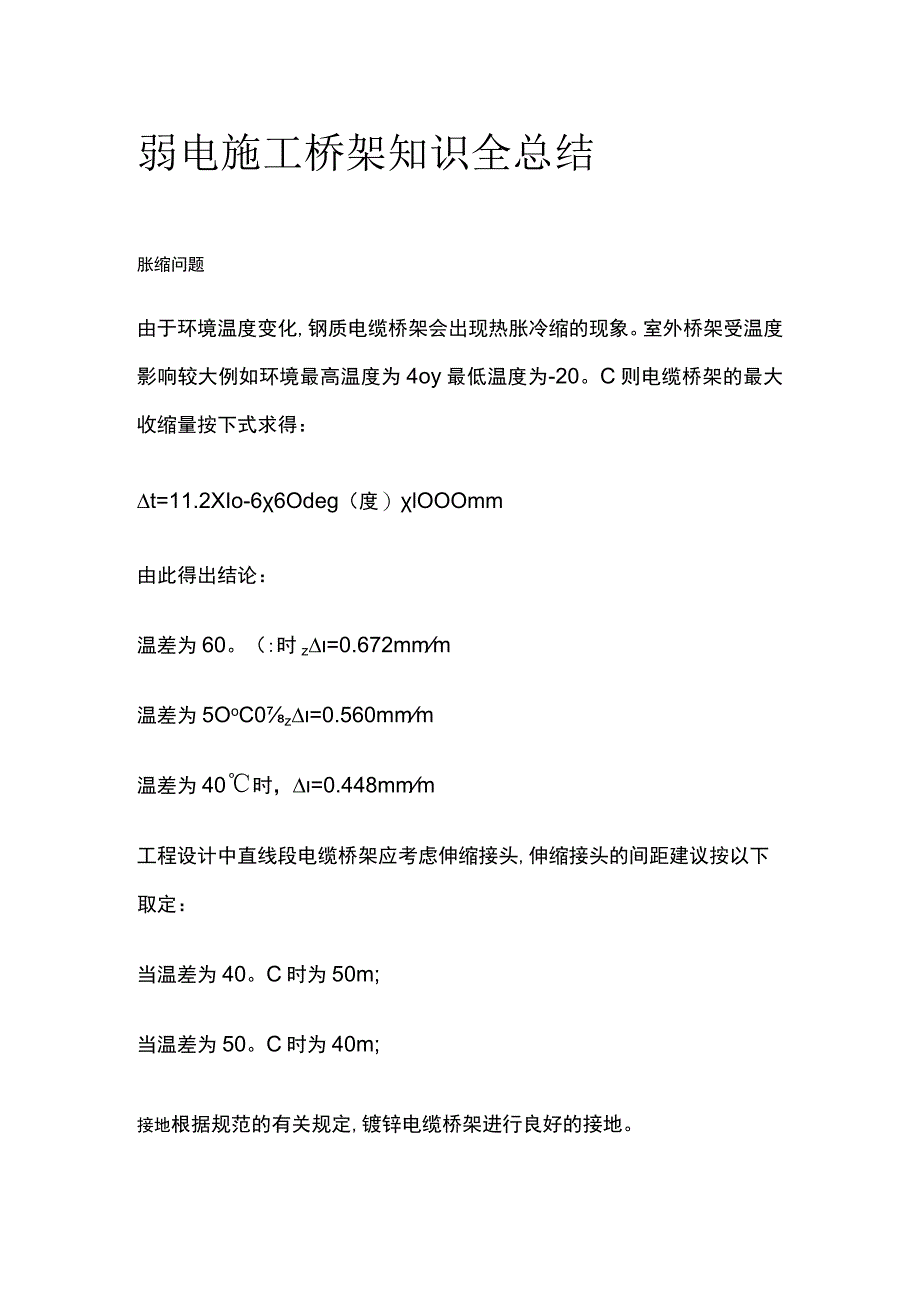

1、弱电施工桥架知识全总结胀缩问题由于环境温度变化,钢质电缆桥架会出现热胀冷缩的现象。室外桥架受温度影响较大例如环境最高温度为4oy最低温度为-20。C则电缆桥架的最大收缩量按下式求得：t=11.2XIo-66Odeg（度）lOOOmm由此得出结论：温差为60。（:时z=0.672mmm温差为5OoC0z=0.560mmm温差为40时，=0.448mmm工程设计中直线段电缆桥架应考虑伸缩接头,伸缩接头的间距建议按以下取定：当温差为40。C时为50m;当温差为50。C时为40m;接地根据规范的有关规定,镀锌电缆桥架进行良好的接地。Q)镀锌电缆桥架直接板每个固定螺栓接触电阻应小于0.005Q,此时电缆

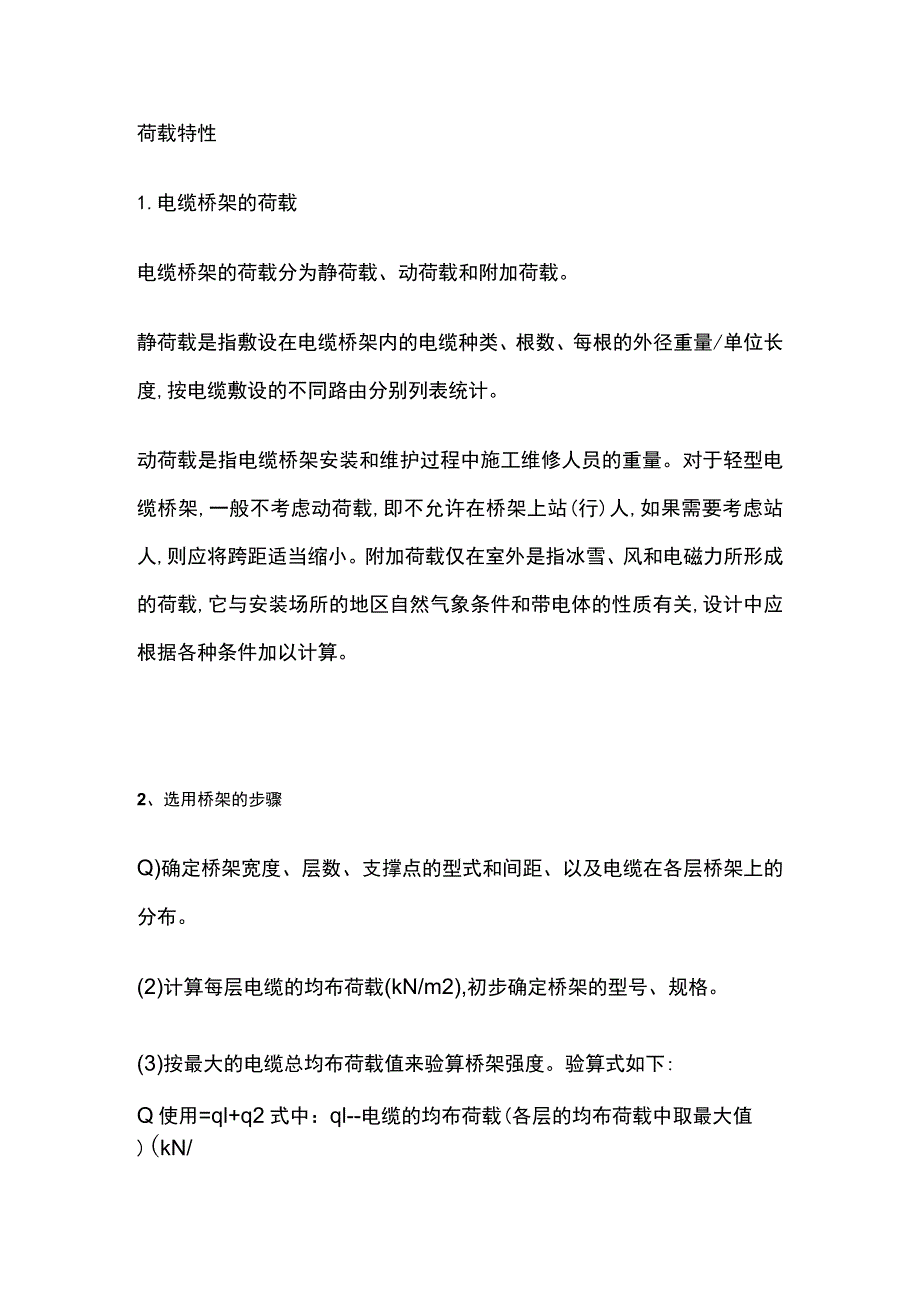

2、桥架可作为接地干线(喷粉电缆桥架不宜作接地干线),每个电缆桥架的电阻值可按下式计算：r=pLS式中：p=1510-6cm(20oC);1.二长度按Ioomm计算；S二截面积Cm2。(2)梯架于托盘的单位电阻值见表2o表2梯架于托盘的单位电阻值(3)电缆槽的单位电阻值见表3(4)当电缆桥架安装连接程整体后,每根梯边(或每个电缆槽)的电阻为：R=L(r+l3r,)式中：R一梯边，即(电缆槽)全长总电阻(mQ);r-梯边单位长度电阻(mm)荷载特性1.电缆桥架的荷载电缆桥架的荷载分为静荷载、动荷载和附加荷载。静荷载是指敷设在电缆桥架内的电缆种类、根数、每根的外径重量/单位长度,按电缆敷设的不同路由分
3、别列表统计。动荷载是指电缆桥架安装和维护过程中施工维修人员的重量。对于轻型电缆桥架,一般不考虑动荷载,即不允许在桥架上站(行)人,如果需要考虑站人,则应将跨距适当缩小。附加荷载仅在室外是指冰雪、风和电磁力所形成的荷载,它与安装场所的地区自然气象条件和带电体的性质有关,设计中应根据各种条件加以计算。2、选用桥架的步骤Q)确定桥架宽度、层数、支撑点的型式和间距、以及电缆在各层桥架上的分布。(2)计算每层电缆的均布荷载(kN/m2),初步确定桥架的型号、规格。(3)按最大的电缆总均布荷载值来验算桥架强度。验算式如下:Q使用=ql+q2式中：ql-电缆的均布荷载(各层的均布荷载中取最大值)(kN/m2
4、),均布荷载是托盘、梯架或电缆槽的荷载；q2-考虑电缆敷设或检修时,人的重量等效的均布荷载(kN/m2),q2值的计算，人的重量一般按p=90kg计。表示集中荷载和均布荷载的弯距如图2按最大弯距相等的条件折算：式中：P-I人的荷载(kg)-l个支撑点间距(若支点间距不等时取最大值)(m)q2-l人的等效均布荷载(kgm)根据上述初步确定的桥架型号、规格及支点间距,查阅生产厂家的样本资料,反复核查间距和桥架型号,直至满足负荷要求为止。(4)挠度挠度值如何取定,尚无明确的规定,在重负区显然应考虑减小绕度,这意味着钢材的用量会相应增加,因此,计算时只要充分利用钢材的最大允许应力,并保证有足够的安全系
5、数,一般最大挠度与跨距（支撑点间距）之比取1/250-1/150为宜。结构形式电缆桥架载荷曲线槽式电缆桥架的结构形式组合式电缆桥架的结构形式桁架式梯架、大跨距桥架的结构形式1 .桥架的选择1. 1在工程设计中，桥架的布置应根据经济合理性、技术可行性、运行安全性等因素综合比较，以确定最佳方案，还要充分满足施工安装、维护检修及电缆敷设的要求。1.2桥架水平敷设时距地面的高度一般不低于于2.5m,垂直敷设时距地面1.8m以下部分应加金属盖板保护，但敷设在电气专用房间内时除外。电缆桥架水平敷设在设备夹层或马道且低于2.5m,应采取保护接地措施。1.3 桥架、线槽及其支吊架使用在有腐蚀性环境中，应采用耐
6、腐蚀的刚性材料制造。或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。对耐腐蚀性能要求较高或要求洁净的场所，直选用铝合金电缆桥架。1.4 桥架在有防火要求的区段内，可在电缆梯架，托盘内添加具有耐火或难燃性能的板，网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施。其整体耐火性能应满足国家有关规范或标准的要求。在工程防火要求较高的场所.不宜采用铝合金电缆桥架。1.5 需要屏蔽电磁干扰的电缆线路.或有防护外部影n向如户外日照，油,腐蚀性液体、易燃粉尘等环境要求时,应选用无孔托盘式电缆桥架。1 .6在容易积聚粉尘的场所，电缆桥架应选用盖板；在公共通道或室外跨越道
7、路段.底层桥架上直加垫板或使用无孔托盘。1.7 不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内：(I)IkV以上和IkV及以下的电缆：(2)同一路径向一级负荷供电的双回路电缆；应急照明和其他照明的电缆：电力，控制和电信电缆。若不同等级的电缆敷设在同一电缆桥架时，中间应增加隔板隔离。1.8 当钢制直线段长度超过30m,铝合金电缆桥架超过15m时.或当电缆桥架经过建筑伸缩（沉降）缝时应留有O-30mm补偿余量.其连接宜采用伸缩连接板。1.9电缆梯架、托盘宽度和高度的选择应符合填充率的要求，电缆在梯架、托盘内的填充率一般情况下，动力电缆可取40%-50%,控制电缆可取50%-70%.且宜预留10%-25%工程发展余量。1.10在选择电缆桥架的荷载等级时，电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载，如果电缆桥架的支吊架的实际跨距不等于2m时.则工作均布荷载应满足：式中qG-工作均布荷载,kN/m;qE-额定均布荷载，kN/m;1.G实际跨距，r11o
