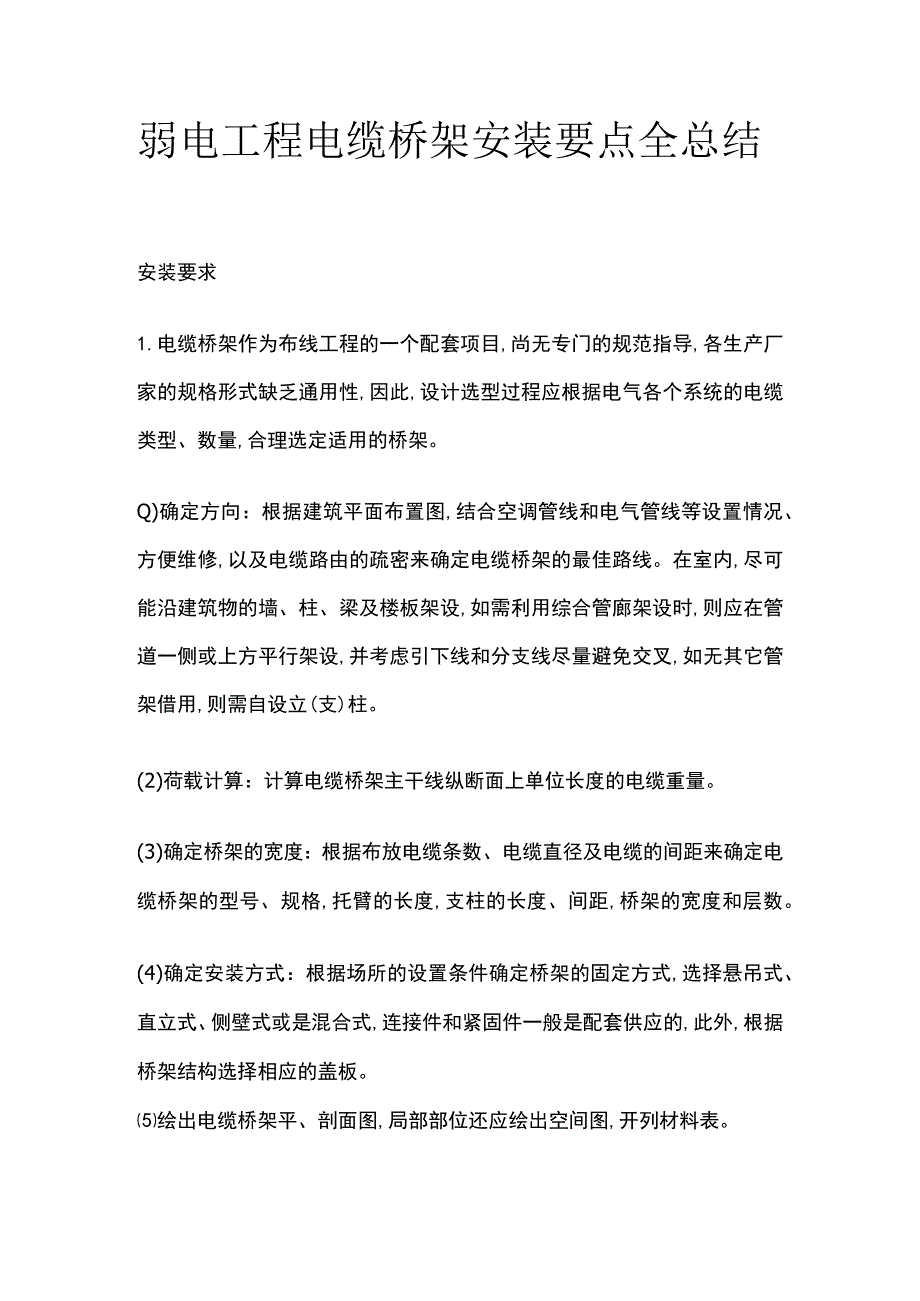

弱电工程电缆桥架安装要点全总结.docx_第1页
第1页 / 共4页

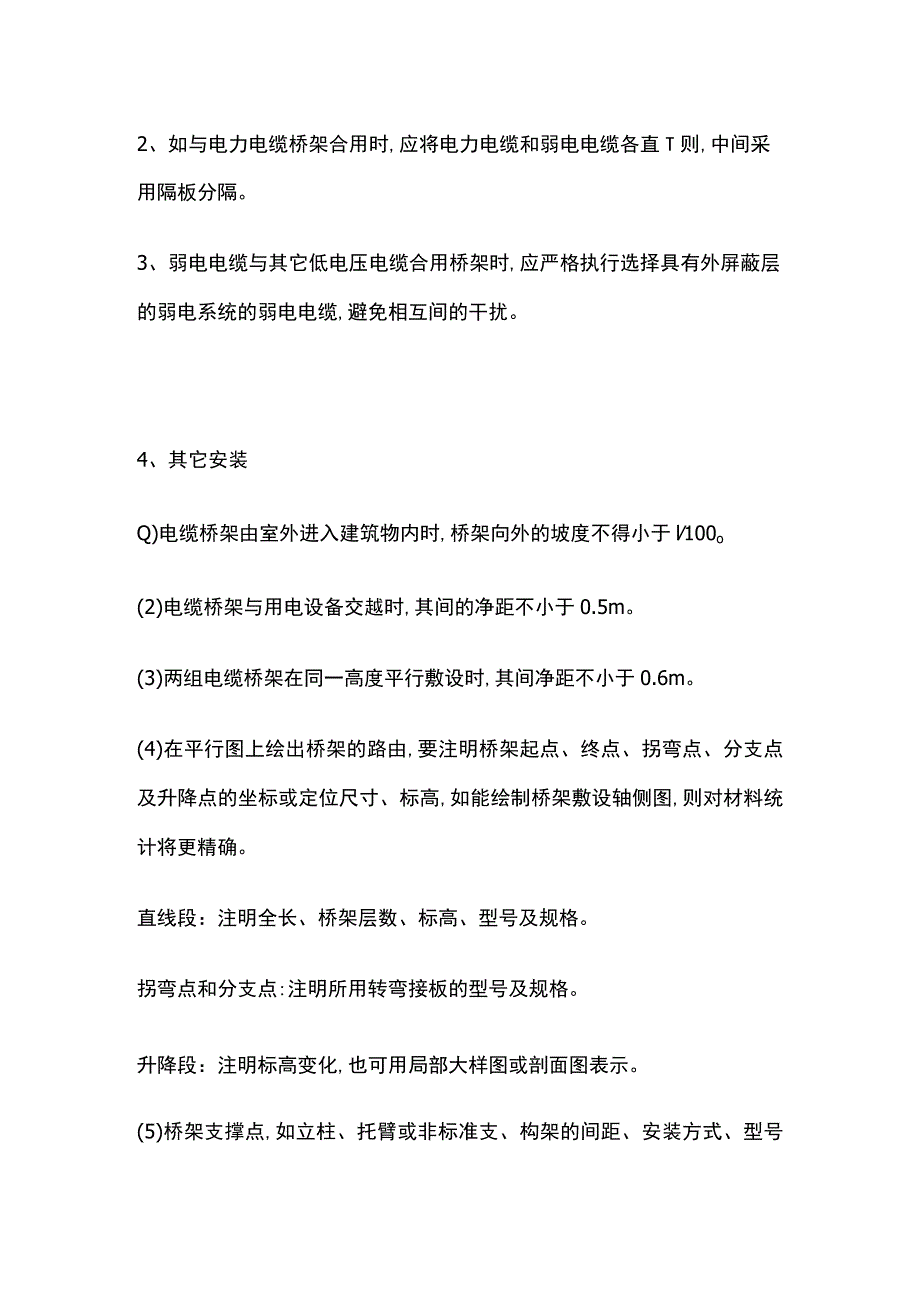

弱电工程电缆桥架安装要点全总结.docx_第2页
第2页 / 共4页

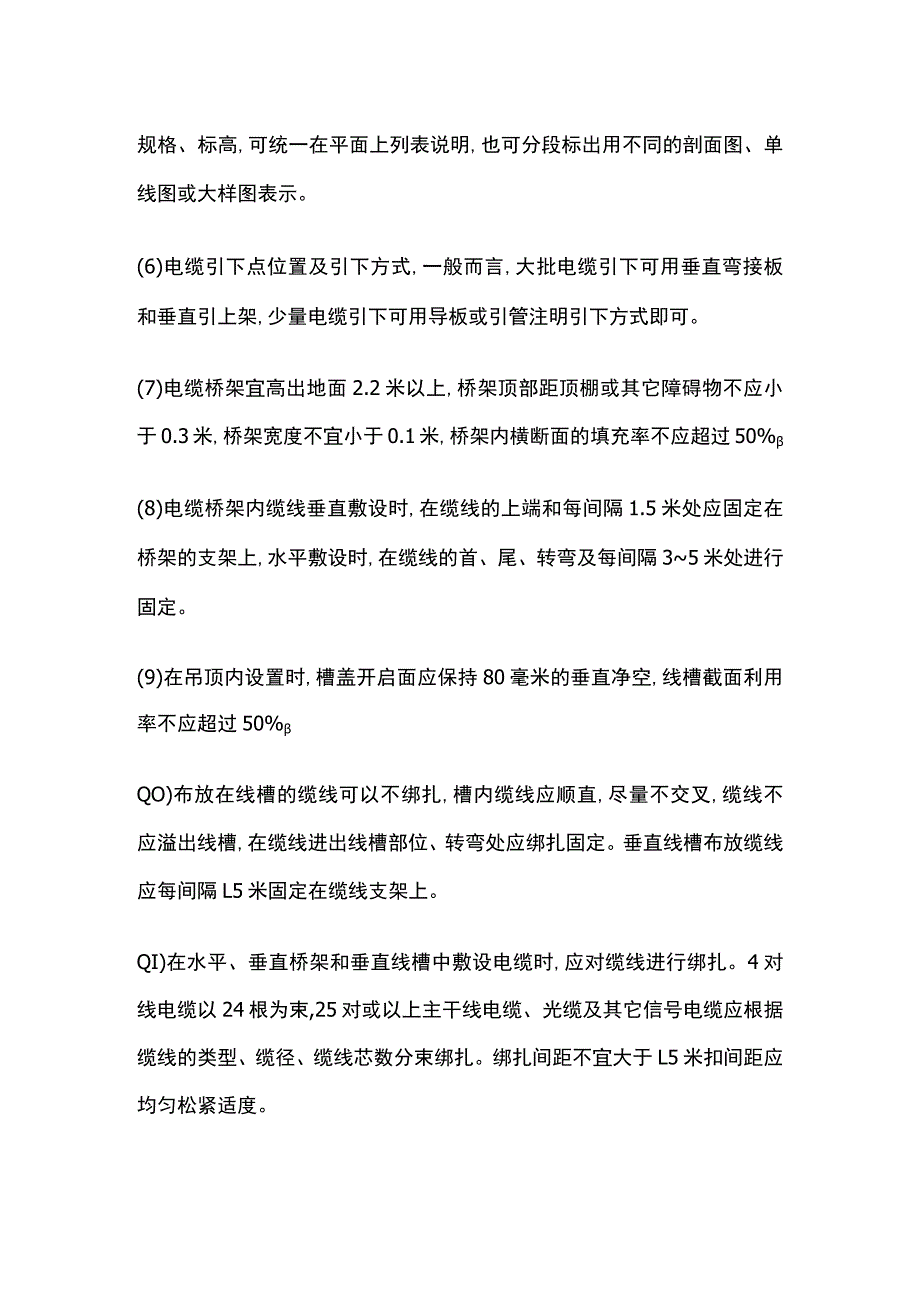

弱电工程电缆桥架安装要点全总结.docx_第3页
第3页 / 共4页
弱电工程电缆桥架安装要点全总结.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《弱电工程电缆桥架安装要点全总结.docx》由会员分享,可在线阅读,更多相关《弱电工程电缆桥架安装要点全总结.docx(4页珍藏版)》请在第壹文秘上搜索。

1、弱电工程电缆桥架安装要点全总结安装要求1.电缆桥架作为布线工程的一个配套项目,尚无专门的规范指导,各生产厂家的规格形式缺乏通用性,因此,设计选型过程应根据电气各个系统的电缆类型、数量,合理选定适用的桥架。Q)确定方向:根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路线。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如需利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。(2)荷载计算:计算电缆桥架主干线纵断面上单位长度的电缆重量。(3)确定桥架的宽度:根据布放电缆条数、

2、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。(4)确定安装方式:根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选择相应的盖板。绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直T则,中间采用隔板分隔。3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。4、其它安装Q)电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于l100o(2)电缆桥架与用电

3、设备交越时,其间的净距不小于0.5m。(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。直线段:注明全长、桥架层数、标高、型号及规格。拐弯点和分支点:注明所用转弯接板的型号及规格。升降段:注明标高变化,也可用局部大样图或剖面图表示。(5)桥架支撑点,如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可统一在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。(6)电缆引下点位置及引下方式,一般而言,大批电缆引下可

4、用垂直弯接板和垂直引上架,少量电缆引下可用导板或引管注明引下方式即可。(7)电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%(8)电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5米处应固定在桥架的支架上,水平敷设时,在缆线的首、尾、转弯及每间隔35米处进行固定。(9)在吊顶内设置时,槽盖开启面应保持80毫米的垂直净空,线槽截面利用率不应超过50%QO)布放在线槽的缆线可以不绑扎,槽内缆线应顺直,尽量不交叉,缆线不应溢出线槽,在缆线进出线槽部位、转弯处应绑扎固定。垂直线槽布放缆线应每间隔L5米固定在缆线支架上。QI)在水平、垂直桥架和垂直线槽中敷设电缆时,应对缆线进行绑扎。4对线电缆以24根为束,25对或以上主干线电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于L5米扣间距应均匀松紧适度。(12)桥架水平敷设时,支撑间距一般为L5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。Q3)金属线槽敷设时,在下列情况下设直支架或吊架:线槽接头处间距3m;离开线槽两端口0.5m处;转弯处。
