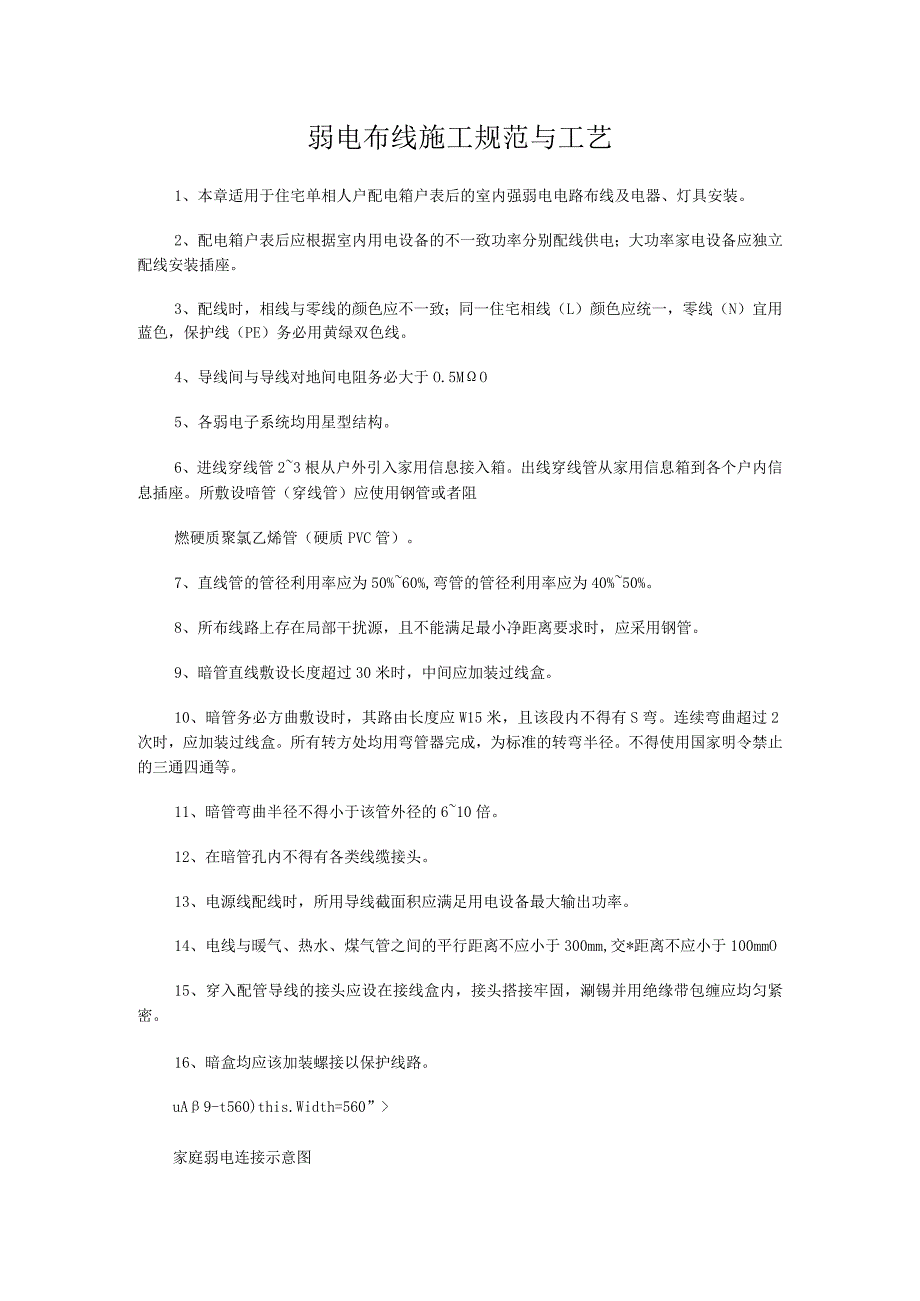

1、弱电布线施工规范与工艺1、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。2、配电箱户表后应根据室内用电设备的不一致功率分别配线供电;大功率家电设备应独立配线安装插座。3、配线时,相线与零线的颜色应不一致;同一住宅相线(L)颜色应统一,零线(N)宜用蓝色,保护线(PE)务必用黄绿双色线。4、导线间与导线对地间电阻务必大于O.5MO5、各弱电子系统均用星型结构。6、进线穿线管23根从户外引入家用信息接入箱。出线穿线管从家用信息箱到各个户内信息插座。所敷设喑管(穿线管)应使用钢管或者阻燃硬质聚氯乙烯管(硬质PVC管)。7、直线管的管径利用率应为50%60%,弯管的管径利用率

2、应为40%50%。8、所布线路上存在局部干扰源,且不能满足最小净距离要求时,应采用钢管。9、暗管直线敷设长度超过30米时,中间应加装过线盒。10、暗管务必方曲敷设时,其路由长度应W15米,且该段内不得有S弯。连续弯曲超过2次时,应加装过线盒。所有转方处均用弯管器完成,为标准的转弯半径。不得使用国家明令禁止的三通四通等。11、暗管弯曲半径不得小于该管外径的610倍。12、在暗管孔内不得有各类线缆接头。13、电源线配线时,所用导线截面积应满足用电设备最大输出功率。14、电线与暖气、热水、煤气管之间的平行距离不应小于300mm,交*距离不应小于100mmO15、穿入配管导线的接头应设在接线盒内,接头

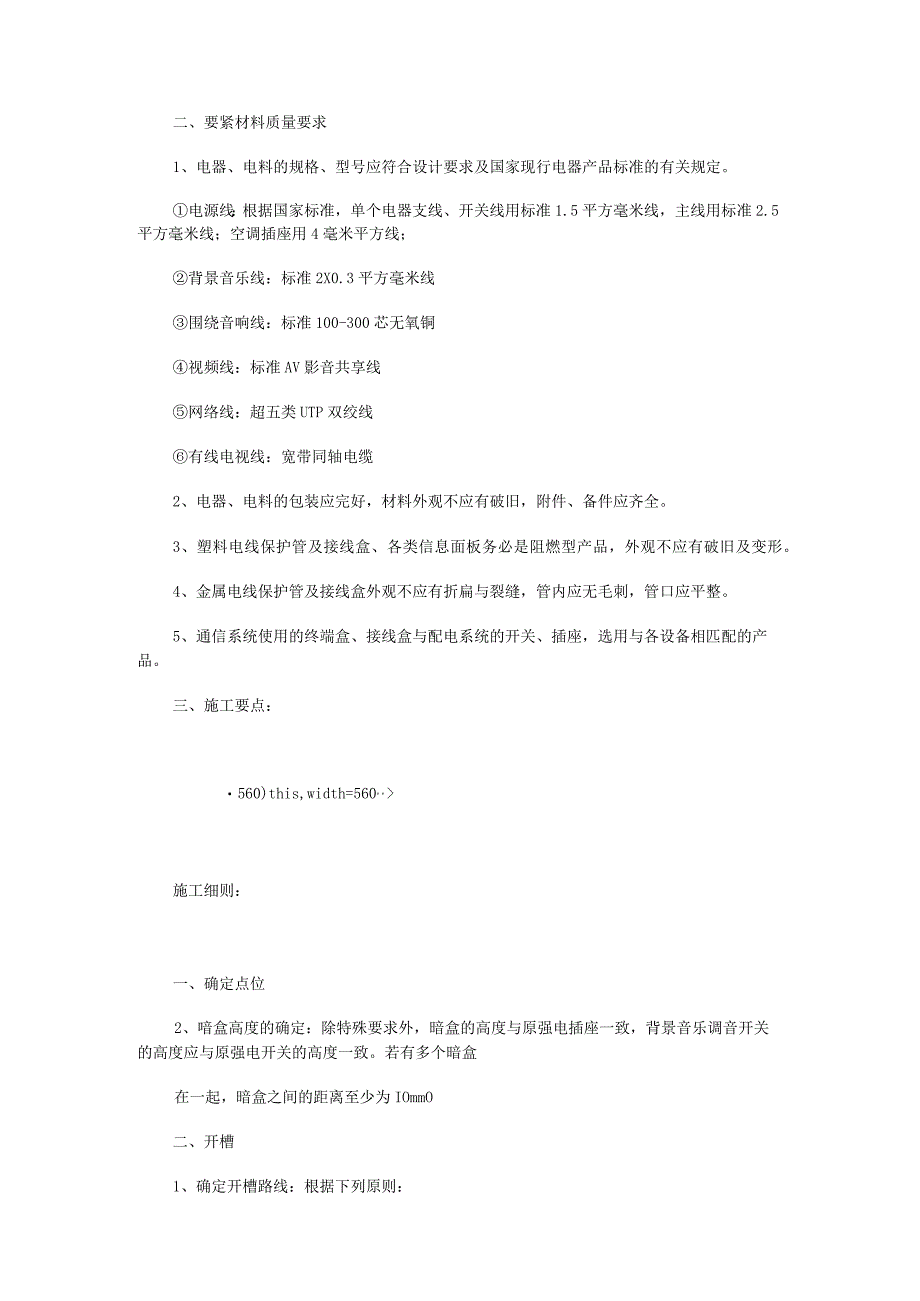

3、搭接牢固,涮锡并用绝缘带包缠应均匀紧密。16、暗盒均应该加装螺接以保护线路。uA9-t560)this.Width=560”家庭弱电连接示意图二、要紧材料质量要求1、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。电源线:根据国家标准,单个电器支线、开关线用标准1.5平方毫米线,主线用标准2.5平方毫米线;空调插座用4毫米平方线;背景音乐线:标准2X0.3平方毫米线围绕音响线:标准100-300芯无氧铜视频线:标准AV影音共享线网络线:超五类UTP双绞线有线电视线:宽带同轴电缆2、电器、电料的包装应完好,材料外观不应有破旧,附件、备件应齐全。3、塑料电线保护管及接线盒、各

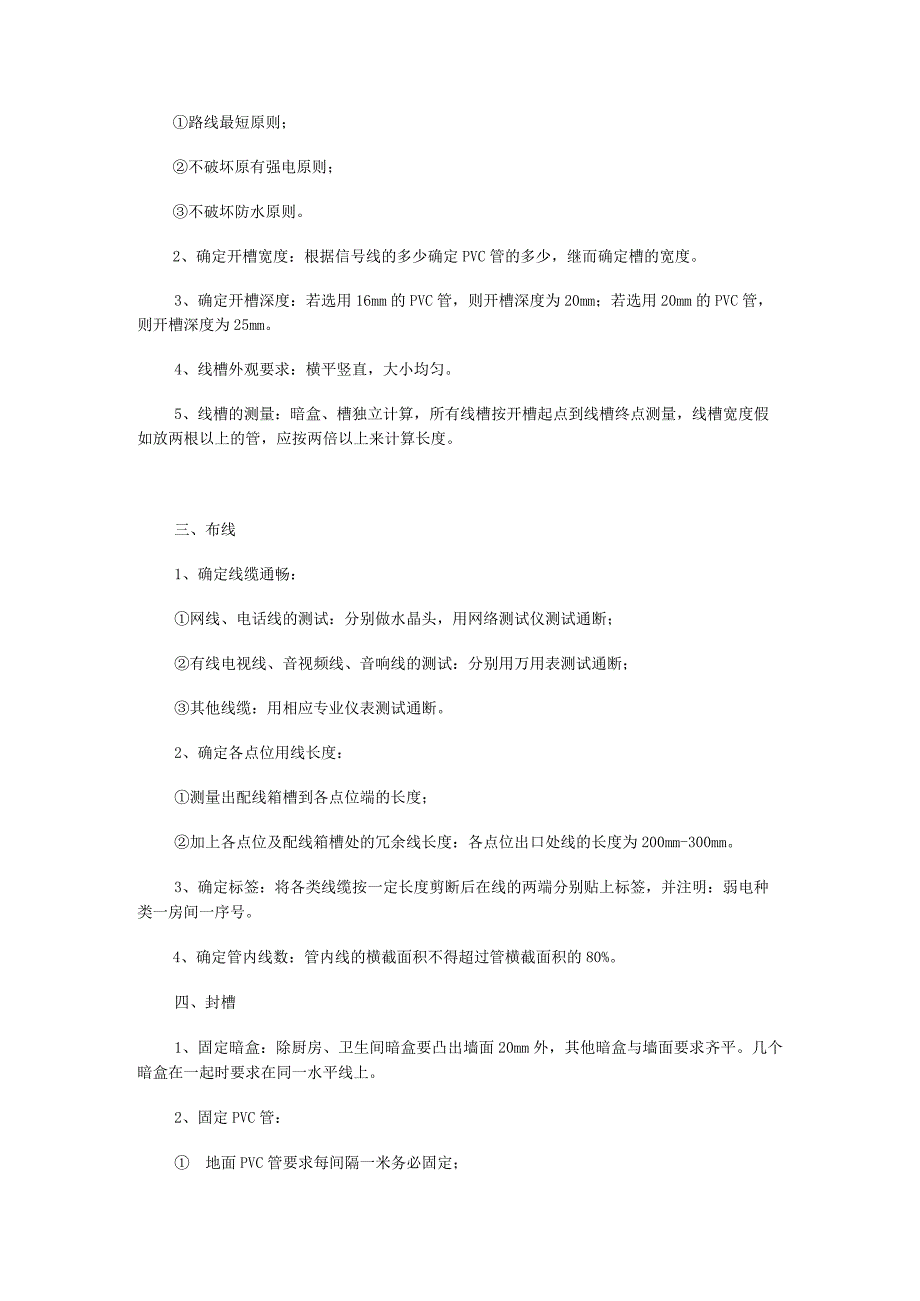

4、类信息面板务必是阻燃型产品,外观不应有破旧及变形。4、金属电线保护管及接线盒外观不应有折扁与裂缝,管内应无毛刺,管口应平整。5、通信系统使用的终端盒、接线盒与配电系统的开关、插座,选用与各设备相匹配的产品。三、施工要点:560)this,width=560,施工细则:一、确定点位2、喑盒高度的确定:除特殊要求外,暗盒的高度与原强电插座一致,背景音乐调音开关的高度应与原强电开关的高度一致。若有多个暗盒在一起,暗盒之间的距离至少为IOmmO二、开槽1、确定开槽路线:根据下列原则:路线最短原则;不破坏原有强电原则;不破坏防水原则。2、确定开槽宽度:根据信号线的多少确定PVC管的多少,继而确定槽的宽度

5、。3、确定开槽深度:若选用16mm的PVC管,则开槽深度为20mm;若选用20mm的PVC管,则开槽深度为25mm。4、线槽外观要求:横平竖直,大小均匀。5、线槽的测量:暗盒、槽独立计算,所有线槽按开槽起点到线槽终点测量,线槽宽度假如放两根以上的管,应按两倍以上来计算长度。三、布线1、确定线缆通畅:网线、电话线的测试:分别做水晶头,用网络测试仪测试通断;有线电视线、音视频线、音响线的测试:分别用万用表测试通断;其他线缆:用相应专业仪表测试通断。2、确定各点位用线长度:测量出配线箱槽到各点位端的长度;加上各点位及配线箱槽处的冗余线长度:各点位出口处线的长度为200mm-300mm。3、确定标签:

6、将各类线缆按一定长度剪断后在线的两端分别贴上标签,并注明:弱电种类一房间一序号。4、确定管内线数:管内线的横截面积不得超过管横截面积的80%。四、封槽1、固定暗盒:除厨房、卫生间暗盒要凸出墙面20mm外,其他暗盒与墙面要求齐平。几个暗盒在一起时要求在同一水平线上。2、固定PVC管: 地面PVC管要求每间隔一米务必固定; 槽PVC管要求每间隔两米务必固定;墙槽PVC管要求每间隔一米务必固定。3、封槽:封槽后的墙面、地面不得高于所在平面。4、清扫施工现场:封槽结束后,清运垃圾,打扫施工现场。内,否则线路无法做成“活线”)。数字家庭这个名词对很多年轻人不陌生,但是如何让自己未来的蜗居或者者豪宅也成为

7、时尚现代便利的智能之家呢?想必绝大多数的朋友都对高清视频、无线互联等很感兴趣,这是我们实现数字家庭梦想的初步阶段,但是家居设计中的弱电布线方面,大家也不能轻视了。我们所述的弱电布线系统,是继水、电、气之后第四种必不可少的家庭基础设施。对构造数字家庭而言,这是基础性的工作,非常重要。弱电的处理对象是信息,即信息的传送与操纵,其特点是电压低、电流小、功率小、频率高,要紧考虑的是信息传送的效果问题,如信息传送的保真度、速度、广度、可靠性。通常来说,弱电要紧包含电话线、网线、有线电视线、音频线、视频线、音响线等等。弱电的过管排法几乎与强电是一样的,也要穿PVC管的。以线的截面不超过PVC管截面的40%

8、为好。再强调一点,千万不可穿的太多,而且强电与弱电绝对不能穿在同一根管子里。而且要尽量分开,强电与弱电之间的距离最少是20厘米以上,否则就会有干扰。-Sa560)this,width=560,z家庭弱电连接示意图弱电布线实现的功能作为数字家庭组建的基础,布线是为了今后我们的应用更方便,通常来说,互连互通是基本的要求,具体的方面有下列一些:关于家庭综合布线的几个涉及面1、电视:这个都懂。电视是家庭娱乐与休闲的一种普遍方式,家里的老人与孩子个有喜好不一样,都有自己的固定观看频道与“专有栏目”在每个房间都有电视,就不可能有抢遥控器的现象了。2、电话:也许您会说,不是有无绳电话机吗,到时候用它就能够了

9、,但实际上谁也不可能把精美的无绳电话放在厨房与卫生间等位置。往常满房间大叫而且飞奔接电话的的情况不可能再发生了,你的通话自由也保密。各房间还能够相互通话。3、宽带网络:INTERNET这个富于时代感的词汇也正在融入我们的生活中。坐在家里通过网络你就能够轻松的网上办公、网上娱乐、网上购物,真正享受足不出户,万事搞定的方便与安逸。如今国内许多城市已经相继开通了宽带IP城域网,随之“宽带信息化社区”的概念也日益成为现在家庭的选择。我们能提供的不仅仅是宽带到户,更是“宽带到桌”、“宽带到床”,到任何你需要的地方!让你的网络生活更加美好!4、家庭影院:5、视频共享含红外操纵。很多朋友认为看片就到客厅看去

10、呗,用得了这么烦恼吗,在房间里面还得走到DVD那去操纵它,简单的事反而变得复杂。现在有了先进的红外学习遥控设备,无需起身,可让你轻松的在自己的房间里操纵外面的设备。6、耳机接入:深夜里还能够随意收听自己喜欢的节目(音乐),不可能影响别人的休息,何乐而不为呢。7、背景音乐:劳累了一天的您回到家中,自由放松您的心情,听听音乐,感受家的宁静与温馨,一天的工作压力也随之淡去。背景音乐设计根据您的需要,在包含厨房、卫生间、书房、阳台的任何一个房间,为您布上音乐点,通过一个或者多个音源,将高保确实音乐传送到每个房间,能够根据自己的需要独立操纵每个房间的音量大小。需要多少?规划接口我们在设计布线时就应该考虑

11、到今后一段时间的需要。比如,除了在电脑桌与沙发旁设置信息点之外,是否需要在厨房布置信息点,以习惯偶尔在厨房吃早饭时上网,或者者日后智能冰箱的需要?在电视柜后面布置信息点也是一种非常有眼光的做法,从游戏机、机顶盒到电视机,过不了多久,我们就会看到配置RJ-45以太网接口的各类家电设备了,目前电力线联网已经开始进入实际阶段。为了习惯较高水平信息服务的需要,提供当前与进展的电话、数据、多媒体与有线电视等服务。每户可引入2条5类4对对绞电缆,必要时也可设置2芯光纤;同步铺设1-2条75同轴电缆及相应插座;每户宜设置墙埋式家庭信息接入箱,每一卧室、书房、起居室、餐厅等均应设置很多于1个信息插座,或者光缆

12、插座,与1个电缆电视插座,也可按用户需求设置;主卫生间还应设置用于电话的信息插座;每个信息插座、光缆插座或者电缆电视插座至墙埋式家庭信息接入箱,各敷设1条5类4对对绞电缆、2芯光缆或者1条75。同轴电缆;墙埋式家庭信息接入箱的箱体应一次到位,满足长期的需要。?在客厅、卧室同时用电视机上网聊天、看网络电视、玩游戏、看股市行情、唱卡拉OK等,远程操纵开关机等。用家庭影院看网络电影等。?家庭背景音乐系统可让您不管是在做饭、洗衣、泡澡都能够听音乐,让您的家象茶座、酒吧一样处处充满幽雅的音乐。?家里的遥控器是不是太多了呢?电视、DVD、数字电视、卫星电视、功放机、空调机的,想不想用一个遥控器能够起到相同的作用呢??在上班或者出差的时候家里的小孩子与老人怎么样啊?保母照顾的周到吗?你只要上一下网就能够直接看到他们在做什么了。你家的前后左右、屋内外一清而楚。?家是我们的私人重地,有人非法侵入的时候安防守卫第一时间报警、拉响警笛、拨通手机通知你,可监听到屋内声音,即使处理。?智能灯控开关可使您不管在哪一房间都可操纵家里所有的电灯,当你起夜的时候,只要一下地走廊与洗手间的灯就亮了,一上床又关了。?当你下班回家一进屋时又烟又热好还是达到你所想要的温度好呢?您不管在何处只要一个电话就能够打开空调、热水器、烟上饭、关上窗帘等。
