《循环流化床锅炉灰渣在公路工程混凝土中的应用技术规程.docx》由会员分享，可在线阅读，更多相关《循环流化床锅炉灰渣在公路工程混凝土中的应用技术规程.docx（12页珍藏版）》请在第壹文秘上搜索。

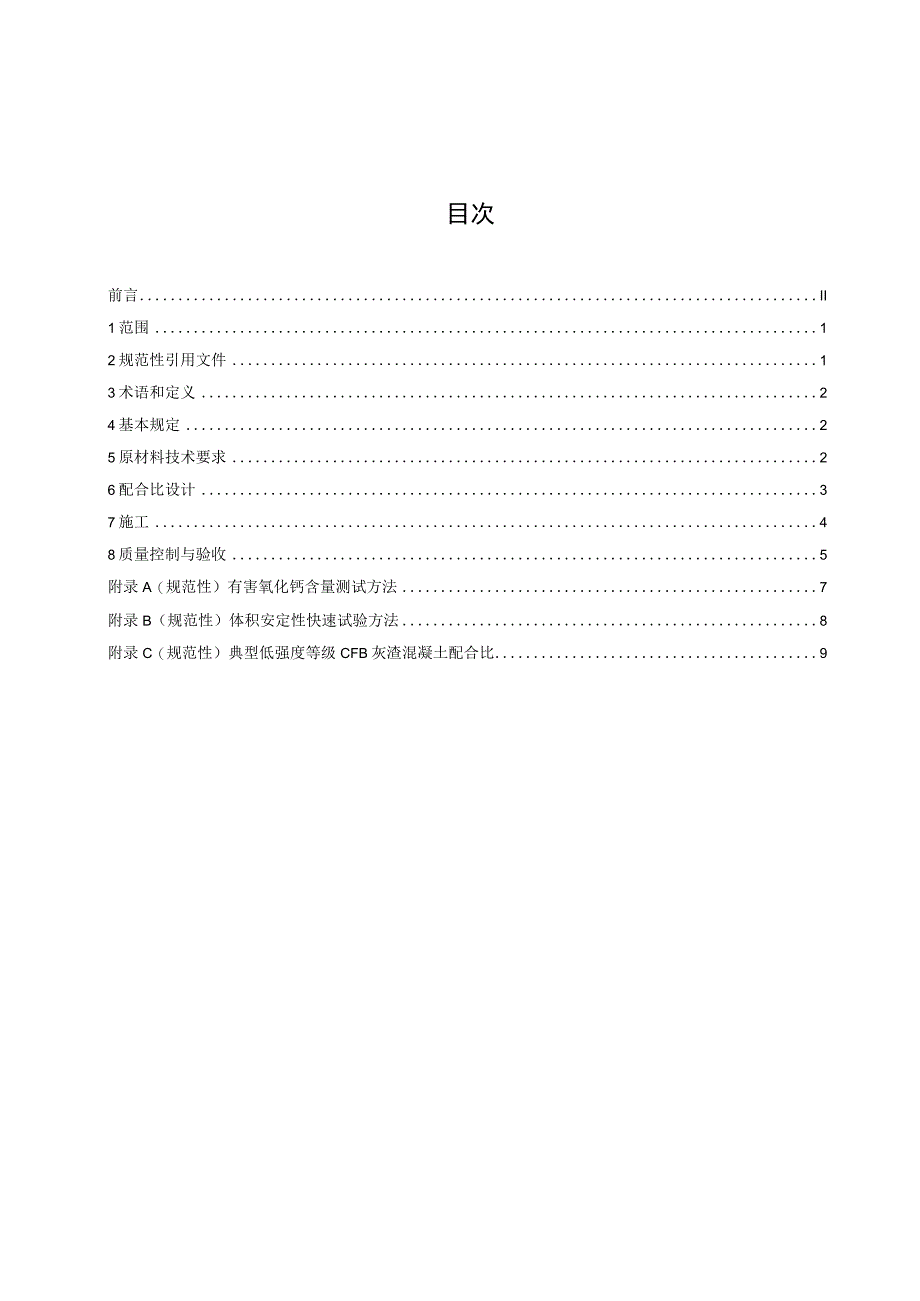

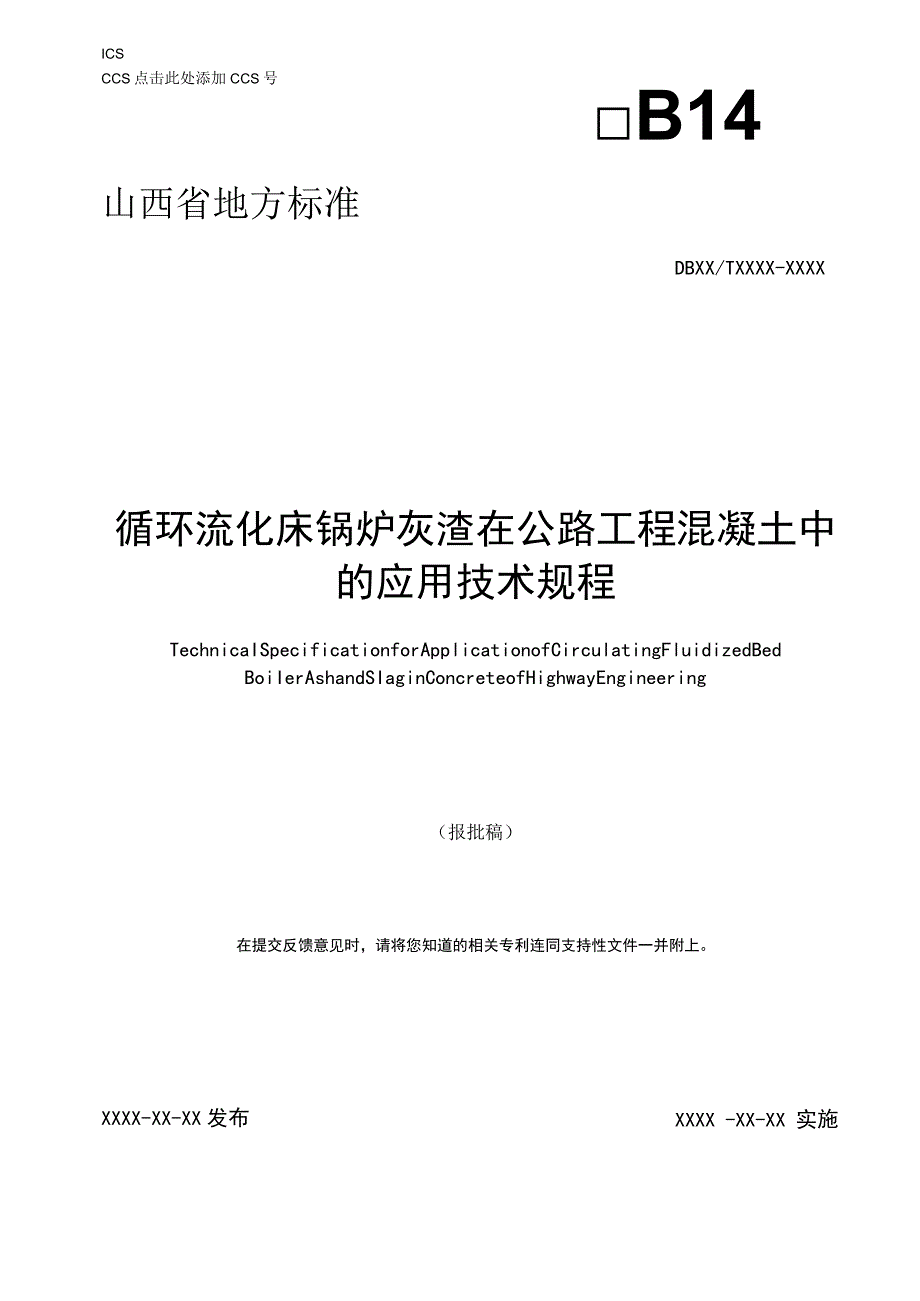

1、ICSCCS点击此处添加CCS号B14山西省地方标准DBXX/TXXXX-XXXX循环流化床锅炉灰渣在公路工程混凝土中的应用技术规程TechnicaISpecificationforApplicationofCirculatingFluidizedBedBoiIerAshandSIaginConcreteofHighwayEngineering（报批稿）在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上。XXXX -XX-XX 实施XXXX-XX-XX发布目次前言II1范围12规范性引用文件13术语和定义24基本规定25原材料技术要求26配合比设计37施工48质量控制与验收5附录A（

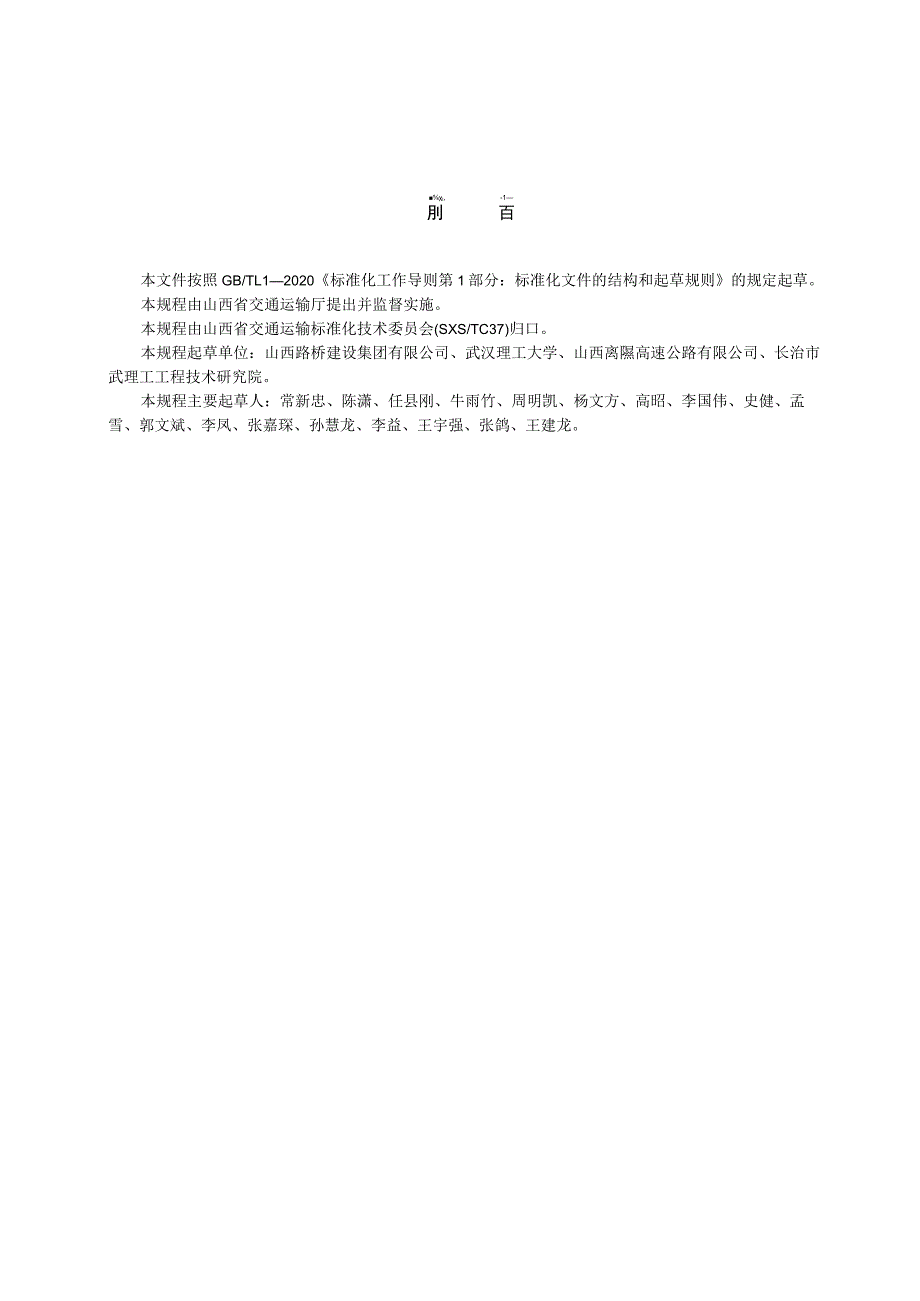

2、规范性）有害氧化钙含量测试方法7附录B（规范性）体积安定性快速试验方法8附录C（规范性）典型低强度等级CFB灰渣混凝土配合比9l,-1刖百本文件按照GB/TL12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本规程由山西省交通运输厅提出并监督实施。本规程由山西省交通运输标准化技术委员会(SXS/TC37)归口。本规程起草单位：山西路桥建设集团有限公司、武汉理工大学、山西离隰高速公路有限公司、长治市武理工工程技术研究院。本规程主要起草人：常新忠、陈潇、任县刚、牛雨竹、周明凯、杨文方、高昭、李国伟、史健、孟雪、郭文斌、李凤、张嘉琛、孙慧龙、李益、王宇强、张鸽、王建龙。循环流化
3、床锅炉灰渣在公路工程混凝土中的应用技术规程1范围本规程适用于强度等级不高于C20且不影响结构安全的非承重部位循环流化床锅炉灰渣混凝土的原材料技术要求、配合比设计、施工、质量控制与验收。循环流化床锅炉灰渣混凝土的应用，除执行本规程外，尚应符合国家和行业现行有关标准的规定。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注口期的引用文件,仅该日期对应的版本适用于本文件；不注口期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB175通用硅酸盐水泥GB176水泥化学分析方法GB6566建筑材料放射性核素限量GB8076混凝土外加剂GB50010混凝土结
4、构设计规范GB50164混凝土质量控制标准GB50204混凝土结构工程施工质量验收规范GB50666混凝土结构工程施工规范GB/T14685建设用卵石、碎石GB/T17671水泥胶砂强度检验方法GB/T50080普通混凝土拌和物性能试验方法标准GB/T50081混凝土物理力学性能试验方法标准GB/T50082普通混凝土长期性能和耐久性能试验方法标准GB/T50107混凝土强度检验评定标准GB/T50476混凝土结构耐久性设计标准HJ1091固体废物再生利用污染防治技术导则JC/T478.2建筑石灰试验方法JG/T223聚陵酸系高性能减水剂JGJ63混凝土用水标准JGJ/T193混凝土耐久性检验
5、评定标准JTGE30公路工程水泥及水泥混凝土试验规程JTGF80/1公路工程质量检验评定标准第一册土建工程JTG/T3310公路工程混凝土结构耐久性设计规范JTG/T3650公路桥涵施工技术规范JTG/TF60公路隧道施工技术细则3术语和定义下列术语和定义适用于本文件。31CFB飞灰(CFBflyash)燃煤电厂循环流化床锅炉(CFB)烟道气体经除尘收集的粉末。32CFB炉渣(CFBslag)燃煤电厂循环流化床锅炉(CFB)底渣。33CFB灰渣(CFBflyashandslag)CFB飞灰与CFB炉渣的统称。胶凝材料(CementitiOUSmaterial/binder)用于配制混凝土的水泥
6、与矿物掺合料的总称，CFB飞灰可用作矿物掺合料。?5CFB灰渣混凝土(concretewithCFBflyashandslag)以CFB飞灰为矿物掺合料、CFB炉渣为细集料、碎石或破碎卵石为粗集料的普通混凝土。16有害氧化钙含量(harmfulcalciumoxide)遇水难以水化的氧化钙，可参照附录A进行测定。4基本规定41CFB灰渣混凝土中，CFB飞灰主要作为矿物掺合料使用、CFB炉渣主要作为细集料使用。42CFB灰渣混凝土的力学性能和耐久性能应符合GB50010GB/T50476、JTG/T3310的有关规定。d3CFB灰渣混凝土放射性应符合GB6566的有关规定,重金属浸出浓度应符合H
7、J1091的有关规定。5原材料技术要求51用于混凝土的CFB飞灰用于混凝土的CFB飞灰应符合表1的技术要求。表1用于混凝土的CFB飞灰技术要求检测项目技术要求试验方法烧失量(LOI)/%15.0GB176三氧化硫(SOJ)质量分数/%6.0有害氧化钙含量/%2.0按附录A进行28d强度活性指数战270.0GB/T1767152用于混凝土的CFB炉渣用于混凝土的CFB炉渣其最大粒径不宜超过4.75mm,应符合表2的技术要求。表2用于混凝土的CFB炉渣的技术要求检测项目技术要求试验方法烧失量(LOI)/%10.0GB176三氧化硫(SQj)质量分数/%4.0,有害氧化钙含量/需1.0按附录A进行*
8、必须进行混凝土的体积安定性检测(参照附录B),且验证合格。53水泥水泥应符合GB175的相关要求54碎石和卵石碎石和破碎卵石应符合GB/T14685的相关要求。55外加剂外加剂应符合GB8076和JG/T223的规定。所用外加剂包括减水剂、缓凝剂及引气剂等，其中减水剂宜采用抗吸附及缓释型减水剂。56拌和及养生水混凝土拌合及养生用水应符合JGJ63的规定。6配合比设计61一般规定6.1.1 CFB灰渣混凝土性能及试验方法，应符合GB/T50080GB/T50081和GB/T50082的有关规定；有耐久性要求的CFB灰渣混凝土配合比设计，应符合GB/T50476的有关规定；CFB灰渣混凝土的氯离子
9、含量和总碱量，应符合GB50010的有关规定。6.1.2 CFB灰渣混凝土的配合比计算宜采用绝对体积法。6.1.3 CFB灰渣来源、产地以及特性发生变化后，需重新进行配合比设计。42CFB灰渣混凝土的配合比设计6.2.1配制相同强度等级的混凝土,CFB灰渣混凝土的用水量宜在普通混凝土用水量的基础上适当增加40100kgm3,增加幅度与CFB飞灰掺量、CFB炉渣用量等参数相关，经试验后确定。6.2.2配制CFB灰渣混凝土时，宜先确定胶凝材料用量及CFB飞灰掺量，通过工作性与强度综合确定CFB炉渣与碎石比例以及用水量及外加剂掺量。6.2.3配制相同强度等级的混凝土,CFB灰渣混凝土的胶凝材料用量宜
10、在普通混凝土胶凝材料用量的基础上增加4(1100kgA水泥用量可较普通混凝土降低510kg113,经试验后确定。6.2.4CFB灰渣混凝土中CFB飞灰最大掺量不宜超过220kg,CFB炉渣最大掺量不宜超过1000kgm6. 2.5可在附录C提供的典型低强度等级CFB灰渣混凝土配合比的基础上进一步结合试验设计。6.2.6在进行CFB灰渣混凝土配合比设计时，除进行常规的混凝土工作性能、力学性能测试外，还需进行加速养护条件下混凝土体积安定性检验，试验方法参照附录B,检验合格方可使用。7施工71基本规定7. 1.1CFB灰渣混凝土的施工，除了符合本标准要求外，还应符合GB50164、GB50666、J
11、TG/T3650的有关规定。8. 1.2CFB灰渣混凝土的原材料管理、拌合与运输、浇注与振捣、养护等施工要求与普通混凝土基本相同，但受CFB灰渣特点及CFB灰渣混凝土特性的影响，有其特殊之处。72原材料管理CFB灰渣混凝土的原材料管理与普通混凝土基本相同,其中CFB飞灰及CFB炉渣应严格按照不同产地、来源分开贮存，CFB飞灰应采用粉料仓贮存，CFB炉渣贮存方式与机制砂等细集料相同。73拌和与运输7.3.1CFB飞灰的计量误差参照水泥、矿物掺合料等粉状料执行，CFB炉渣的计量误差参照天然砂、机制砂等细集料执行，其最大允许偏差应符合下列规定（按重量计）：CFB飞灰1%,CFB炉渣2%。7.3.2混
12、凝土搅拌前，应测定CFB炉渣等原材料的含水率以及因天气变化引起的含水量变化，并根据测定结果及时调整混凝土施工配合比。7.3.3CFB灰渣混凝土的搅拌时间宜较普通混凝土搅拌时间延长30s以上，且投料搅拌顺序宜为CFB炉渣、水泥、CFB飞灰（碎石）投入（30s）加拌和水+减水剂（搅拌约90s）一出料。7.3.4CFB灰渣混凝土拌和过程中，应密切观察出机混凝土的拌和质量，加大坍落度的检测频率，同时还需密切关注CFB灰渣混凝土工作性的经时变化。7.3.5CFB灰渣混凝土应使用搅拌罐车运送，搅拌罐车装料前应将筒内的积水或黏附的混凝土清除干净。运输或暂存混凝土的容器内壁应平整光滑、不渗漏、不吸水，每天工作
13、后或浇筑中断30min及以上时间予以清理干净。7d浇筑与振捣CFB灰渣混凝土的浇注、振捣与普通混凝土类似，应密切关注混凝土表面状态，避免混凝土过振、表面浮浆过厚等问题。75养护7.5.1采用自然养护时，宜选用薄膜或吸水养生膜覆盖养，混凝土全部表面应覆盖严密，保持膜内有凝结水，湿养时间不少于14d。7.5.2采用蒸汽养护（针对预制构件）时，可分静停、升温、恒温、降温四个阶段，静停期间应保持环境温度不低于5,浇筑结束46h且混凝土终凝后方可升温；升温速度不宜大于IOC/h；恒温期间混凝土内部温度不宜超过60,最大不得超过65,恒温养护时间应根据构件脱模强度要求、混凝土配合比情况以及环境条件等通过试
14、验确定；降温速度不宜大于10Cho8质量控制与验收81原材料的质量控制CFB飞灰应按表3所列项目和要求检测评定，CFB炉渣应按表4所列项目和要求检测评定，其它原材料按照相关标准和设计要求检测评定。表3CFB飞灰检测项目与要求检测项目频次技术要求试验方法烧失量（LOI）/%仅在料源发生变化时进行15.0GB176三氧化硫（S03）质量分数小使用前取2个，使用过程中每20Ot取样2个（不足200t,按20Ot计），结果以2个样品检测结果平均值为准6.0有害氧化钙含量/%2.0按附录A进行强度活性指数/%70,0GB/T17671重金属浸出浓度仅在料源发生变化时进行执行HJ1091HJ1091放射性执行GB6566GB6566表4CFB炉渣检测项目与要求检测项目频次技术要求试验方法烧失量（LOD/%仅在料源发生变化时进行W10.0GB176三氧化硫（S03）质量分数小使用前取2个，使用过程中每20Ot取样2个（不足200t,按20Ot计），结果以2个样品检测结果平均值为准4.0有害氧化钙含量/%1.0按附录A进行重金属浸出浓度仅在料源发生变化时进行执行HJ1091HJ1091放射性执行GB6566GB656622过程检测8.2.1 CFB灰渣混凝土过程检测分为施工前、施工过程和施工后三个阶段进行检验。8.2.2 C
