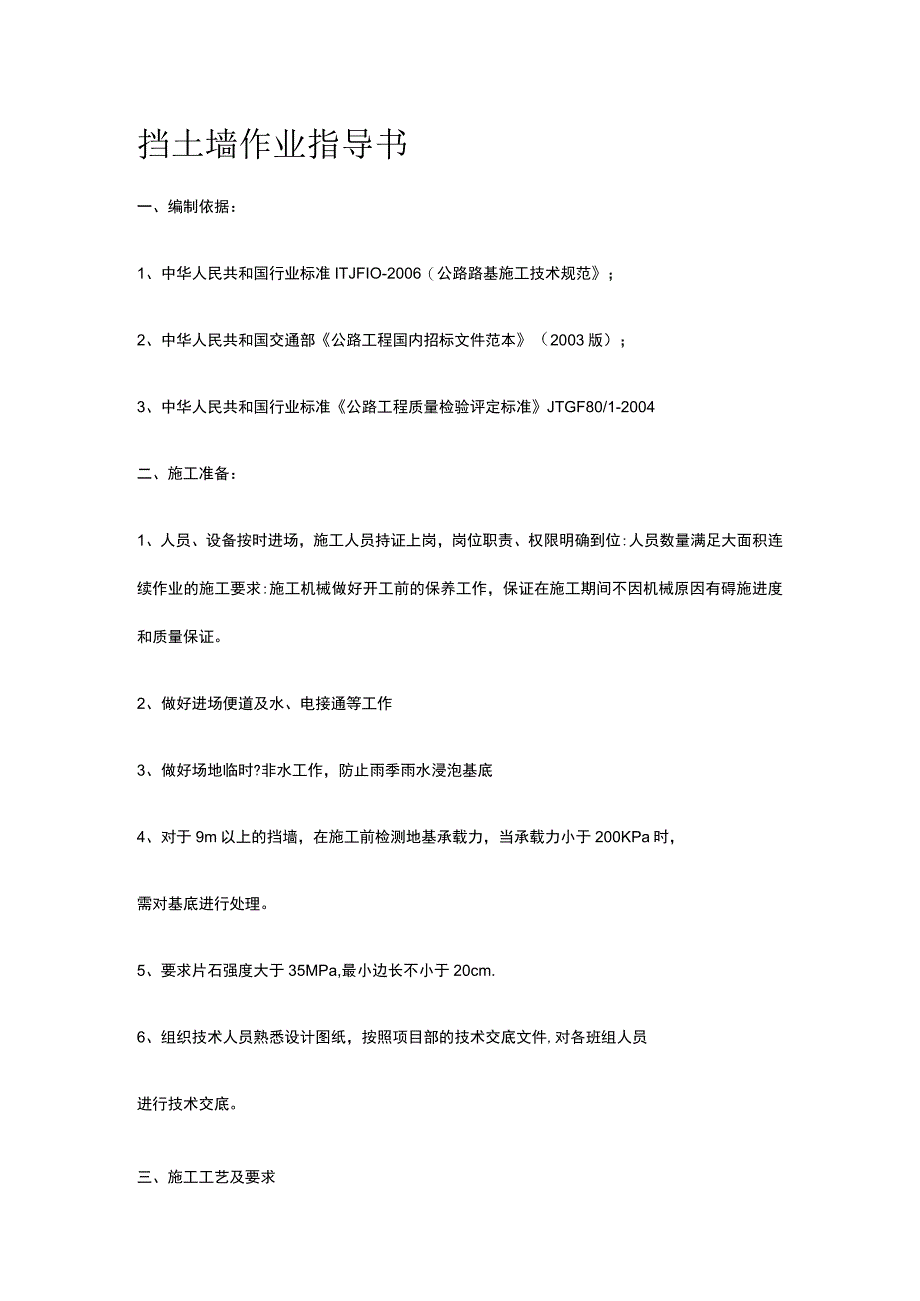

1、挡土墙作业指导书一、编制依据：1、中华人民共和国行业标准ITJFIO-2006（公路路基施工技术规范；2、中华人民共和国交通部公路工程国内招标文件范本（2003版）；3、中华人民共和国行业标准公路工程质量检验评定标准JTGF80/1-2004二、施工准备：1、人员、设备按时进场，施工人员持证上岗，岗位职责、权限明确到位:人员数量满足大面积连续作业的施工要求:施工机械做好开工前的保养工作，保证在施工期间不因机械原因有碍施进度和质量保证。2、做好进场便道及水、电接通等工作3、做好场地临时?非水工作，防止雨季雨水浸泡基底4、对于9m以上的挡墙，在施工前检测地基承载力，当承载力小于200KPa时，需对

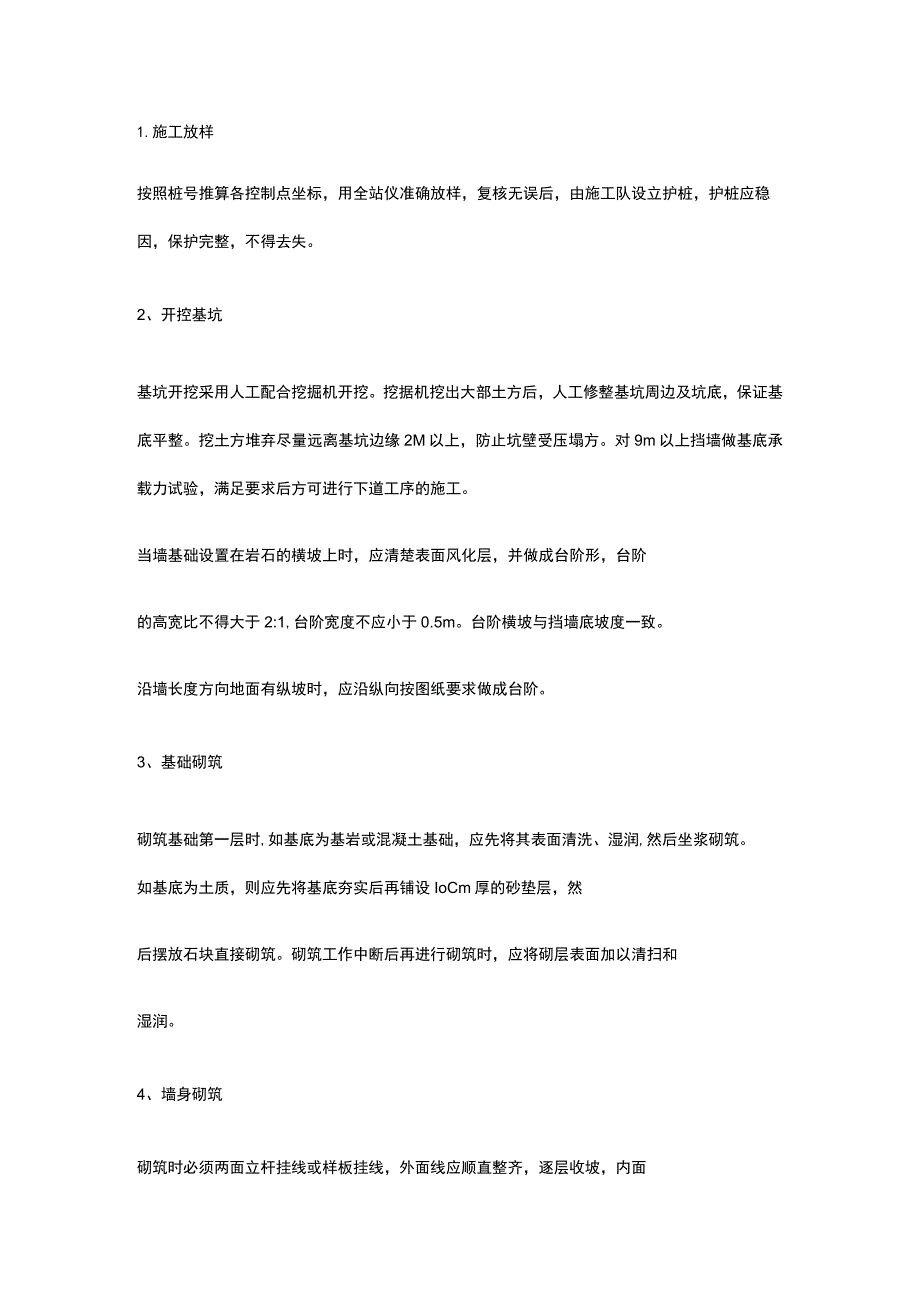

2、基底进行处理。5、要求片石强度大于35MPa,最小边长不小于20cm.6、组织技术人员熟悉设计图纸，按照项目部的技术交底文件,对各班组人员进行技术交底。三、施工工艺及要求1.施工放样按照桩号推算各控制点坐标，用全站仪准确放样，复核无误后，由施工队设立护桩，护桩应稳因，保护完整，不得去失。2、开控基坑基坑开挖采用人工配合挖掘机开挖。挖据机挖出大部土方后，人工修整基坑周边及坑底，保证基底平整。挖土方堆弃尽量远离基坑边缘2M以上，防止坑壁受压塌方。对9m以上挡墙做基底承载力试验，满足要求后方可进行下道工序的施工。当墙基础设置在岩石的横坡上时，应清楚表面风化层，并做成台阶形，台阶的高宽比不得大于2:1
3、,台阶宽度不应小于0.5m。台阶横坡与挡墙底坡度一致。沿墙长度方向地面有纵坡时，应沿纵向按图纸要求做成台阶。3、基础砌筑砌筑基础第一层时,如基底为基岩或混凝土基础，应先将其表面清洗、湿润,然后坐浆砌筑。如基底为土质，则应先将基底夯实后再铺设IoCm厚的砂垫层，然后摆放石块直接砌筑。砌筑工作中断后再进行砌筑时，应将砌层表面加以清扫和湿润。4、墙身砌筑砌筑时必须两面立杆挂线或样板挂线，外面线应顺直整齐，逐层收坡，内面线可大致适顺。在砌筑过程中应经常校正线杆，以保证砌体各部位尺寸符合设计要求。砌体应分层坐浆砌筑，砌筑上层时，不应振动下层，不得在已砌好的砌体上抛掷、滚动、翻转和敲击石块。工作段的分段位
4、置宜在沉降缝处，各段水平缝应一致;分段砌筑时，相邻段高差不宜超过1.2m。不得形成竖向通缝。砌体砌筑完成后应进行勾缝勾缝采用Mlo砂浆勾建，为凹缝。在砌筑砂浆已凝固的砌缝上勾缝时，必须将缝槽内硬化砂浆表面用水充分湿润。勾好缝或灌好浆的砌体在完工后，在714d内应加强养生注意事项：(1)外圈定位行列和转角石，应选择形状较方正，尺寸较大的片石，并长短相间地与里层砌块交接。镶面石按一丁一顺砌筑(2)较大的片石应使用于下层，安砌时应选取形状及尺寸较为合适的砌块尖锐突出部分应敲除，竖缝较宽时，应在砂浆中塞小石块，不得在石块下面用高于砂浆砌缝的小石片支垫。(3)砌缝宽度一般不应大于3cm0每IO-15m设
5、2cm宽沉降缝，填塞沥青麻絮,深度不小于15cm0(5)路肩墙泄水孔布设于高出地面30cm处和衡重台上，交错设置。为10cm*10cm的方孔，4%横坡,间距23m;内侧沿路线纵向下铺30cm宽防水土工布。上面设置宽20cm、厚5cm的塑料盲沟。(6)路肩墙顶宽大于75cm时，挡墙侵入硬路肩部分预留铺砌路面宽度。5、浇筑护栏座路肩墙墙顶面以下75cm范围内采用C25碎现浇，并每两米预留路侧波形护栏立柱孔洞，孔洞直径为35Cm,深50cmo夕M则斜度与墙面保持顺直6、回填当砌体砂浆强度达到70%以上时，方可进行回填。当砌筑挡墙高度大于2m时，开始基坑回填。基坑回填应分层压实，压实度不小于90%o路基填筑与挡墙砌筑可分阶段交替进行。墙背应及时逐层回填夯实，厚度20Cm,压实度与同层次路基压实度一致。路基横坡较大的地段应挖出不小于2m宽的台阶,台阶楼坡4%以便路基良好的衔接、过渡。靠近墙体的部位用小型电夯机夯实。路堤堵墙顶填土时应外露50cm.
