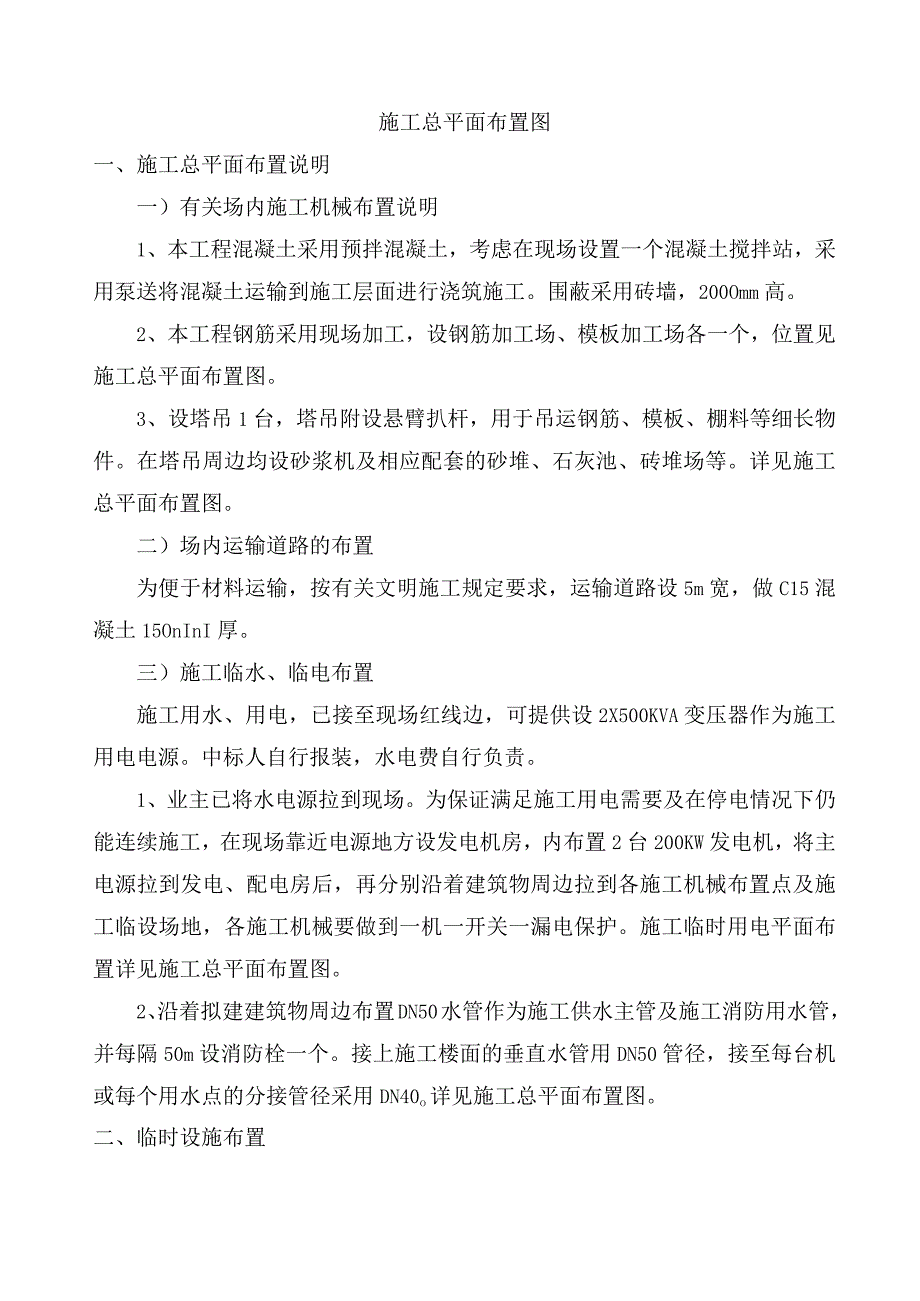

1、施工总平面布置图一、施工总平面布置说明一）有关场内施工机械布置说明1、本工程混凝土采用预拌混凝土，考虑在现场设置一个混凝土搅拌站，采用泵送将混凝土运输到施工层面进行浇筑施工。围蔽采用砖墙，200Omm高。2、本工程钢筋采用现场加工，设钢筋加工场、模板加工场各一个，位置见施工总平面布置图。3、设塔吊1台，塔吊附设悬臂扒杆，用于吊运钢筋、模板、棚料等细长物件。在塔吊周边均设砂浆机及相应配套的砂堆、石灰池、砖堆场等。详见施工总平面布置图。二）场内运输道路的布置为便于材料运输，按有关文明施工规定要求，运输道路设5m宽，做C15混凝土15OnInI厚。三）施工临水、临电布置施工用水、用电，已接至现场红线
2、边，可提供设2X500KVA变压器作为施工用电电源。中标人自行报装，水电费自行负责。1、业主已将水电源拉到现场。为保证满足施工用电需要及在停电情况下仍能连续施工，在现场靠近电源地方设发电机房，内布置2台200KW发电机，将主电源拉到发电、配电房后，再分别沿着建筑物周边拉到各施工机械布置点及施工临设场地，各施工机械要做到一机一开关一漏电保护。施工临时用电平面布置详见施工总平面布置图。2、沿着拟建建筑物周边布置DN50水管作为施工供水主管及施工消防用水管，并每隔50m设消防栓一个。接上施工楼面的垂直水管用DN50管径，接至每台机或每个用水点的分接管径采用DN40o详见施工总平面布置图。二、临时设施

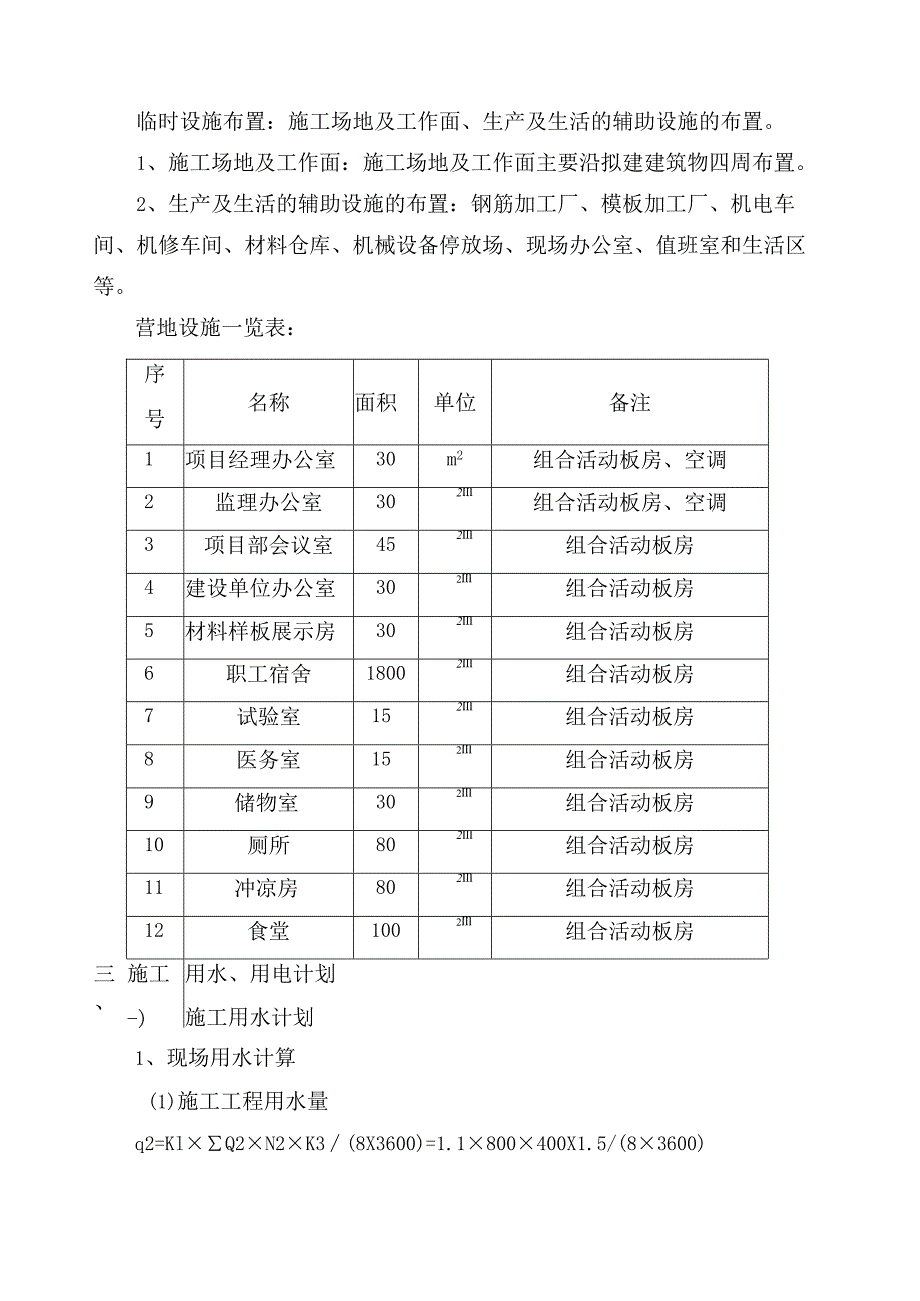

3、布置临时设施布置：施工场地及工作面、生产及生活的辅助设施的布置。1、施工场地及工作面：施工场地及工作面主要沿拟建建筑物四周布置。2、生产及生活的辅助设施的布置：钢筋加工厂、模板加工厂、机电车间、机修车间、材料仓库、机械设备停放场、现场办公室、值班室和生活区等。营地设施一览表：序号名称面积单位备注1项目经理办公室30m2组合活动板房、空调2监理办公室302m组合活动板房、空调3项目部会议室452m组合活动板房4建设单位办公室302m组合活动板房5材料样板展示房302m组合活动板房6职工宿舍18002m组合活动板房7试验室152m组合活动板房8医务室152m组合活动板房9储物室302m组合活动板房

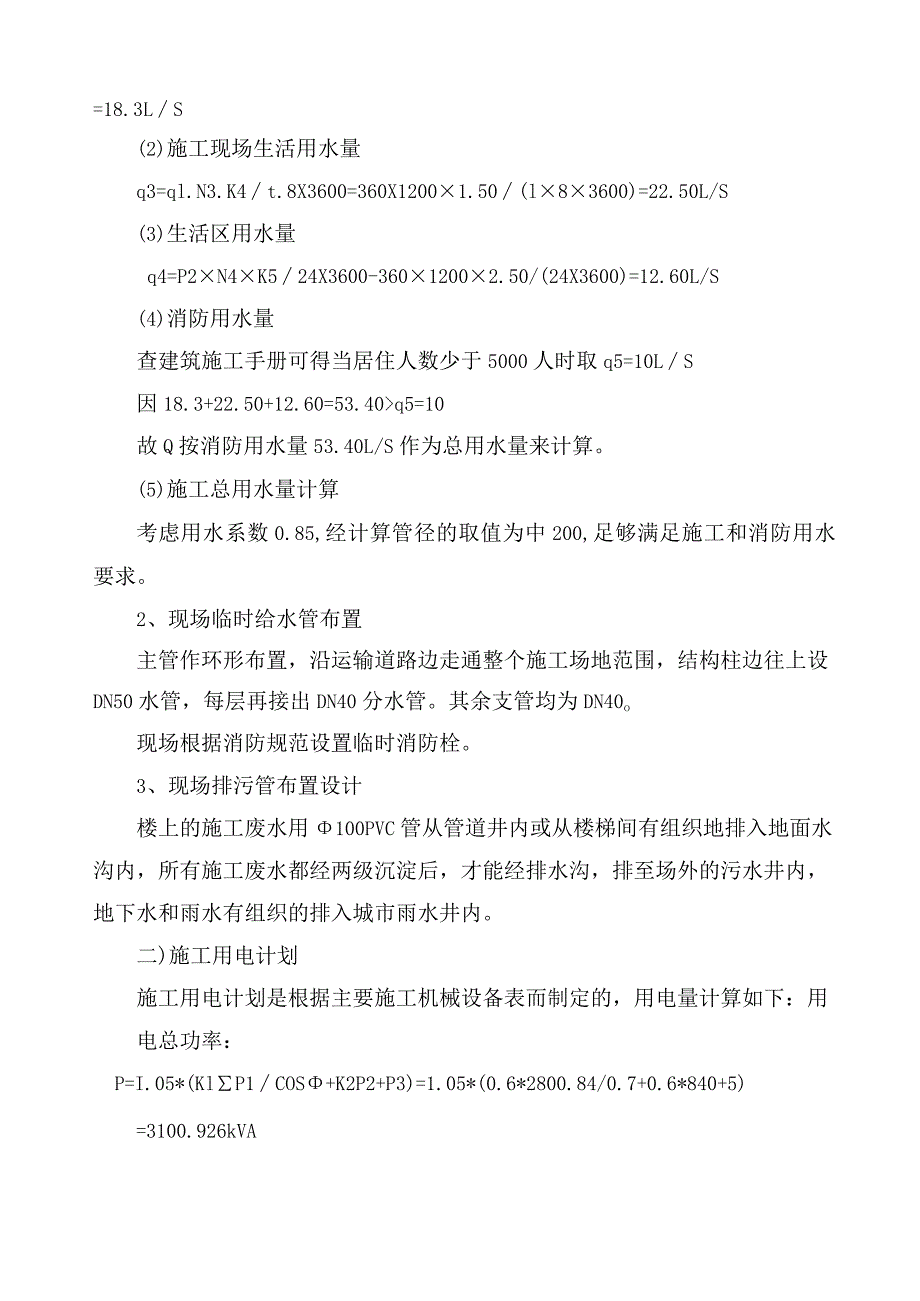

4、10厕所802m组合活动板房11冲凉房802m组合活动板房12食堂1002m组合活动板房三、施工-)用水、用电计划施工用水计划1、现场用水计算(1)施工工程用水量q2=KlQ2N2K3(8X3600)=1.1800400X1.5/(83600)=18.3LS(2)施工现场生活用水量q3=ql.N3.K4t.8X3600=360X12001.50(l83600)=22.50L/S(3)生活区用水量q4=P2N4K524X3600-36012002.50/(24X3600)=12.60L/S(4)消防用水量查建筑施工手册可得当居住人数少于5000人时取q5=10LS因18.3+22.50+12.6
5、0=53.40q5=10故Q按消防用水量53.40L/S作为总用水量来计算。(5)施工总用水量计算考虑用水系数0.85,经计算管径的取值为中200,足够满足施工和消防用水要求。2、现场临时给水管布置主管作环形布置，沿运输道路边走通整个施工场地范围，结构柱边往上设DN50水管，每层再接出DN40分水管。其余支管均为DN40o现场根据消防规范设置临时消防栓。3、现场排污管布置设计楼上的施工废水用100PVC管从管道井内或从楼梯间有组织地排入地面水沟内，所有施工废水都经两级沉淀后，才能经排水沟，排至场外的污水井内，地下水和雨水有组织的排入城市雨水井内。二)施工用电计划施工用电计划是根据主要施工机械设
6、备表而制定的，用电量计算如下：用电总功率：P=I.05*(KlP1COS+K2P2+P3)=1.05*(0.6*2800.84/0.7+0.6*840+5)=3100.926kVA式中：Pl电机功率P2变压器、焊机功率P3一生活照明用电为在建设单位提供临时用电功率的基础上满足现场施工的用电要求，保证在停电条件下维持施工，可提供设2X500KVA变压器作为施工用电电源。现场设置2台200kW的发电机，保证满足施工用电需要。三）现场临时施工用水、用电要求1、现场配电箱选材及设置应符合施工现场临时用电安全技术规范要求。2、施工现场所有用电设备必须严格按照施工现场临时用电安全技术规范进行安装和使用。根
