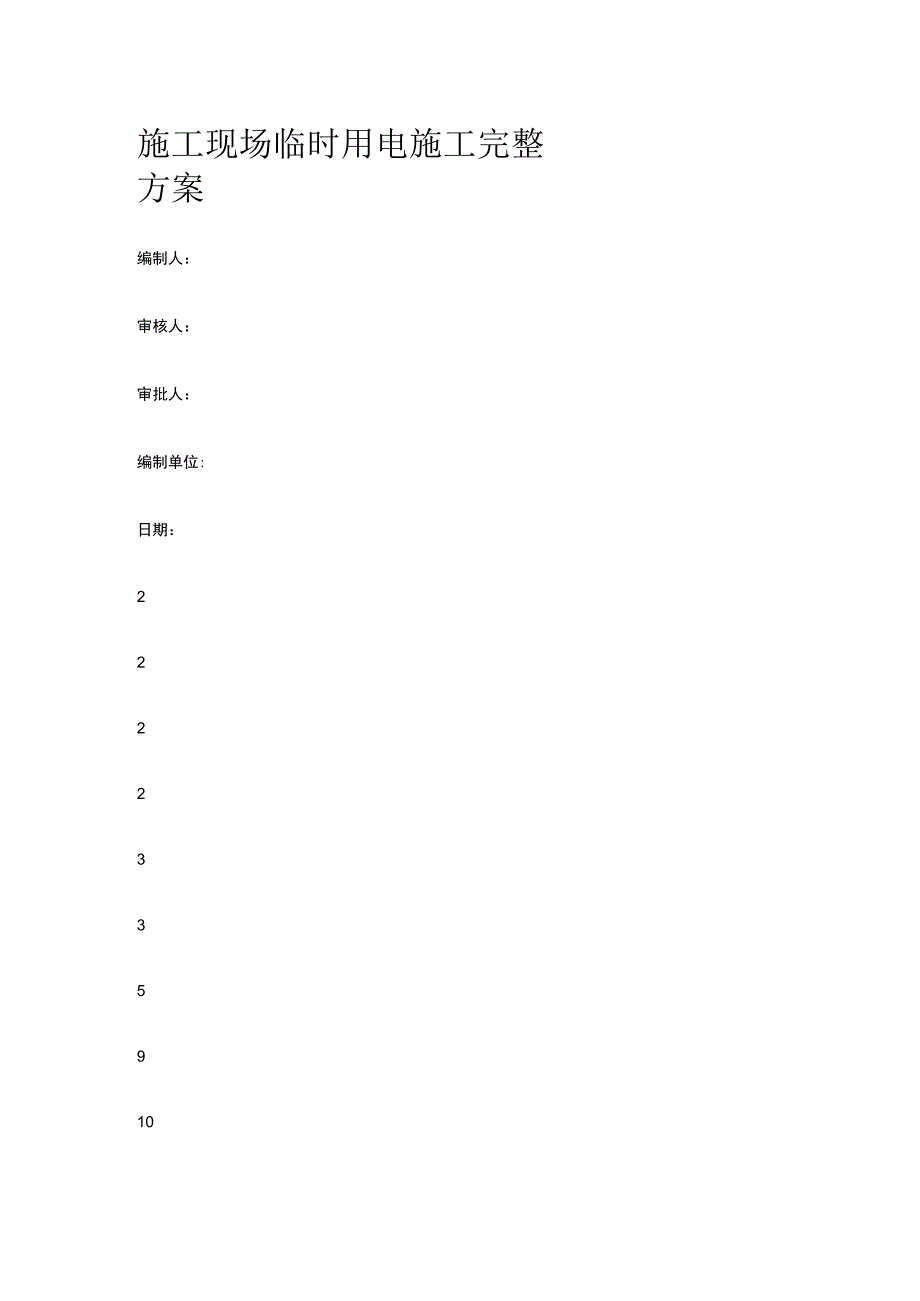

1、施工现场临时用电施工完整方案编制人：审核人：审批人：编制单位:日期：22223359101315161717171.编制依据1.1 施工现场临时用电安全技术规范JGJ46-20051.2 建设工程施工现场供用电安全规范GB50194201413低压配电设计规范GB50054-951.4 通用用电设备配电设计规范GB50052-951.5 建筑施工安全检查标准JGJ59-991.6 建设工程临建房屋应用技术标准DB11/693-20091.7 建筑施工手册-20041.8 国家颁布的有关电气技术标准、法规?口规程1.9 甲方提供的现场电源资料1.10 建设项目总施工组织设计2 .编制目的2.1
2、确保工地一切机械、电气设备和照明用电符合安全用电要求。2.2 确保施工现场临时用电工程适用性和经济性要求。3 .编制原则3.1 适用性：施工组织的编制必须以现场实际情况为依据，应因地制宜、切合实际、综合各方面的因素，使之成为指导实际工作行之有效的方案。3.2 动态性：施工组织的编制必须考虑到现场的实际情况的变换，紧紧追踪，使之成为能不断适应新情况的方案。4 .工程概况4.1 本项目位于天津书武清区高村镇，总建筑面积3821.33平方米，占地面积1129.10平米。工程结构类型：框架结构（-1+3层），地下室一层，地上三层局部消防泵房四层。建筑总高度为13.2米其中-1层地下面积363.96打地
3、上面积3457.97ml建筑结构类别为一类，使用年限为50年，抗震设防烈度为8度,防火设计为多层公共建筑，耐火等级为地上二级地下一级，防水等级为11级，工程0.000相当于绝对标高10.60米，室内外高差0.30米。4.2 现场布置主要机具QTZ40塔吊1台，物料提升机1台，详细机械设备配备情况见施工机具计划表。为了操作安全方便，根据项目部统一安排，所有主干电缆均沿围墙挂设，去二级箱的局部电缆采用地埋方式，过施工道路时加防护套管。43由于本工程经过雨季施工，因此现场中小型机械设备所使用的电闸箱全部采用防水型,防漏电、接地保护装置必须灵敏有效，并设置在现场较高干燥处，保持每周检查一次线路绝缘情况
4、，使用移动电器设备和手持电动工具时，必须采取双重保护措施，一是装有漏电保护装置，二是操作者要使用防触电劳保用品。5 .现场用电规划5.1 施工现场没有专供施工的用电电源，需由院内现有变配电站接引。考虑到变配电站可能没有预留能满足施工用电需求的单台开关,计划分两路向施工现场供电。一路施工现场用电，主要负荷为塔吊、物料提升机、钢筋加工机械、木工机械、电焊机、用电；另一路供办公区用电，主要负荷为门卫室、库房及办公区厨房和空调用电。5.2 配电系统：本工程配电系统采用TN-S接零保护系统，配电线路采用放射式接线方式,采用三级配电方式。配电系统设三级漏电保护，形成分级保护，即在总配电箱内设漏电保护器作第
5、一级漏电保护，在分配电箱及开关箱内分别设漏电保护器作第二、三级漏电保护。本工程设置总配电柜1台，二级配电箱3台，三级开关箱根据设备位置及数量确定，具体位置见施工现场临时用电平面布置图。53照明系统：本工程现场照明采用3500W铺灯和100OW碘铝灯相结合的方式。铺灯设置在塔吊上（前期搭设在专门的架子上），对大工作面进行照明，局部照明采用碘铝灯。镐灯供电采用34mm2交联聚氯乙烯绝缘电力电缆，碘铝灯采用31.5mm2交联聚氯乙烯绝缘电力电缆，支架高度3m。潮湿部位照明电源电压不大于24V。按照DB11/693-2009规定办公区照明采用36V电源。6 .施工用电机具设备计划表7 .容量计算，各配
6、电设备选型7.1 用电高峰期为主体结构阶段，装修阶段将塔吊改为双笼施工电梯，因此每一路电源最大负荷为48KW塔吊1台，18KW电焊机5台，钢筋加工机械约20.5KW,木工机械设备约3KW,现场照明约IOKW,办公用电约30KWo7.2 计算每路用电总容量，选择配电总开关及电源线7.2.1 塔吊额定功率计算：暂载率JCe=I5%把塔吊的容量换算到JCe=25%时的容量P塔二Pn=48=18.6KW7.2.2 电焊机额定功率计算：暂载率JCe=65%,系数KX=0.6,cos=0.6把电焊机的容量换算到JCe=Io0%时的容量P焊二SnKX=900.6=43.5KW7.23供电三相用电设备功率；口
7、领:用电设备使用系数取Kx=0.6Pl=18.643.520.5+3=85.6KWP现=KXXPl=O.685.6=51.36KW照明有功功率：P明=IloKWPj=51.36+110=16136KW7.2.4设备用电额定电流的计算:功率因数取0.85Ie=Pj/*e*cos=161/(1.73*0.38*0.85)=288A7.2.5 开关容量的选择：线路额定电流的1.2倍Is=1.2*Ie=L2*288=346A7.2.6 根据各种用电设备的功率汇总计算出额定电流，三建筑施工手册，考虑到供电线路的距离较远，采用两根YJV-3*240+2*120电源电缆,630A总开关两块,分两路供电。7.
8、2.7 总配电柜内设总开关、隔离开关、漏电开关、电压表、电流表、电能表等。73计算总配电箱至各分路用电容量，选择配电开关及电源线73.1 KXAl至KXBl-BG配电箱负荷计算主要用电设备为办公设备及空调设备，估算用电量为32KW,取Kx=Lcos=lIe=Sj/*e*cos=32/(1.73*0.38*1)=48.7A查建筑施工手册，考虑配电箱内预留回路，选用YJV-3*25+2*16电源电缆。7.3.3KXAl至KXB2-TD配电箱负荷计算主要用电设备见下表：把塔吊的容量换算到JCe=25%时的容量Pe=Pn=48=18.6KWPjl=KxPe=0.618.6=11.2KWSjl=Pjlc
9、os=11.20.85=13.1KVAP焊二SnKX=540.6=26.1KWSj2=Pgcos=26.10.6=43.5KVAPj2=20.5KWSj3=Pjlcos=20.50.75=27.4KVASj=Sjl+Sj2+Sj3=13.143.5+27.4=84KVAIe=Sj/*e=84(1.73*038)=127.8A查建筑施工手册，考虑配电箱内预留回路，选用YJV-3*25+2*16电源电缆，8.防雷、接地8.1 防雷8.1.1 查全年平均雷暴日数分布图，天津市年平均雷暴日为35.6天，按JGJ46-2005中表4结构施工阶段机械设备投入表大于20m须设防雷装置。因此本工程1台塔吊和工
10、程中其它进厂垂直运输机械均做防雷接地装置。8.1.2 本工程超过20m的外脚手架也应做防雷接地。8.1.3 防雷接地电阻值4Q8.1.4 防雷装置的接地体采用（p50镀锌钢管，打进地面深度2.5m,顶端距地面0.6m。中间用-40x4的镀锌扁钢双面焊接。每处接地装置的数量视现场摇测数据而定。8.1.5 塔吊防雷接地采用两组接地体。8.1.6 需做防雷接地的机械设备、外脚手架等接地体之间用-40x4镀锌扁铁焊接成电气通路。8.1.7 活动房的钢骨架应做总等电位联接。8.1.8 卫生间、浴室等潮湿场所应做局部等电位联接。8.1.9 接地电阻值每三个月摇测一次。8.2 保护接零8.2.1 为施工现场
11、提供的电源配电方式为变压器中性点直接接地TN-S三相五线制保护接零系统，配电室内配电柜已经做一组重复接地，根据现场情况再在各支路中间和末端打重复接地，确保满足规范要求的在各支路首端、中间、末端做重复接地的规定。8.2.2 重复接地电阻10Q8.23重要接地装置接地极采用50镀锌钢管,打入地下2.5m,埋深0.6m,接地体不少于二根，并采用-40x4镀锌扁钢焊接成整体。8.2.4与电器设备相连接的保护零线截面应不小于工作零线截面，但最小也不低于2.5mm2的绝缘多股铜线。825保护零线的统一标志为绿/黄双色线，在任何情况下不准使用绿/黄双色线做负荷线。826在正常情况下，电器设备不带电金属外壳都
12、须做保护接零。8.2.7保护零线不得装设开关或熔断器，必须保证保护零线的电气连接的连贯性。9.施工技术要点9.1 配电工程9.1.1 总配电柜9.1.1.1 工地现场设置1个一级总配电柜，在施工现场的西南侧，合理均匀分配施工用电负载。9.1.1.2 配电柜围档向外开门并上锁，门上设醒目标志，严禁非电工入内。配备足够的电气灭火器材和砂箱，不得放置其他杂物。悬挂安全操作规程及电工值班制度。9.1.13配电柜正面操作宽度为1.5m后面宽度为Im维护通道宽度为1m。配电柜下0.5m砌砖,做电缆沟。9.1.1.4室外总配电柜设置防护棚。防护棚骨架采用-40x4角钢焊接，四周用钢板网（网眼尺寸4080mm
13、）围护。围栏设门向外开。防护棚设两层防护，下面为瓦楞铁防雨，上面为木板防砸。两层间隔0.2m。防砸、防雨棚上沿四周用木板包装，刷红白漆条，并在下方贴有用电警示标语。9.1.2固定式配电箱9.1.2.1本工程所有配电用二级固定式配电箱设在室外正负零地坪以上，下面设0.1m高水泥抹面砖基础。配电箱下面设0.5m高的砖基础，基础内设存放余量电缆的孑施。配电箱支架高度0.9m,即配电箱下口离地面高度为1.4m。9.122室外固定式二级配电箱都设置防护棚。防护棚骨架采用-40x4角钢焊接，四周用钢板网（网眼尺寸4080mm）围护。围栏设门向夕仔R防护棚设两层防护，下面为瓦楞铁防雨，上面为木板防砸。两层间
14、隔0.2m。防砸、防雨棚上沿四周用木板包装，刷红白漆条，并在下方贴有用电警示标语。9.1.23配电箱前后操作通道宽度为1.2m,围护通道设置为1m。9.1.2.4 配电箱的箱体使用铁板厚度对.5mm,电器安装板（二层板）使用电气绝缘板，严禁使用木制配电箱箱饷口安装板。9.1.2.5 配电箱内配线使用BV铜质绝缘导线，配线排列整齐，连接良好。9.1.2.6 配电箱（柜）箱内的开关设备应外观完整无损，合格有效、动作灵敏可靠，安装牢固，配置合理，护罩齐全，箱内无外露带电点，工作零线、保护零线分开。均设铜制材料。9.1.2.7 电源、障碍指示灯实行专路供电，电源由现场总配电箱内总开关上口引入。9.1.
15、2.8 配电箱箱门标明箱号，内部开关、端子板等标明用途，且与系统图上的分路标志及引出、入线上的用途一致。开关铭牌齐全、清晰。开关、熔断器等保护装置和计量装置的容量与配电线路及负荷大小相匹配。9.1.2.9 配电箱结构牢固由防雨雪特点，门锁齐全、有效；箱门外侧面中上部，设用电警告标志。9.1.2.10 金属箱体、箱门和箱内开关设备的金属外壳，均需做保护接零，保护零线必须采用绿/黄双色线多股绝缘铜导线。9.1.2.11 配电箱的进线和出线口设在箱体下部,进出口有绝缘护圈保护。在距箱下底口0.3m处设一道专用电气梁作缆线固定点，进出缆线排列整齐，缆线标志牌标志内容齐全明确。9.1.3移动式开关箱9.13.1移动式开关箱内必须装设漏电保护装置，根据施工生产要求配置漏电保护装置的规格型号。9.1.3.2移动式配电箱和开关箱的进出线必须采用YC橡胶绝缘软电缆。1.1.33 进入开关箱的电源线严禁采用插销连接。1.1.34 4移动式开关箱距离固定式配电箱距离不得超过30m。1.1.35 开关箱与所控制的固定式设备的水平
