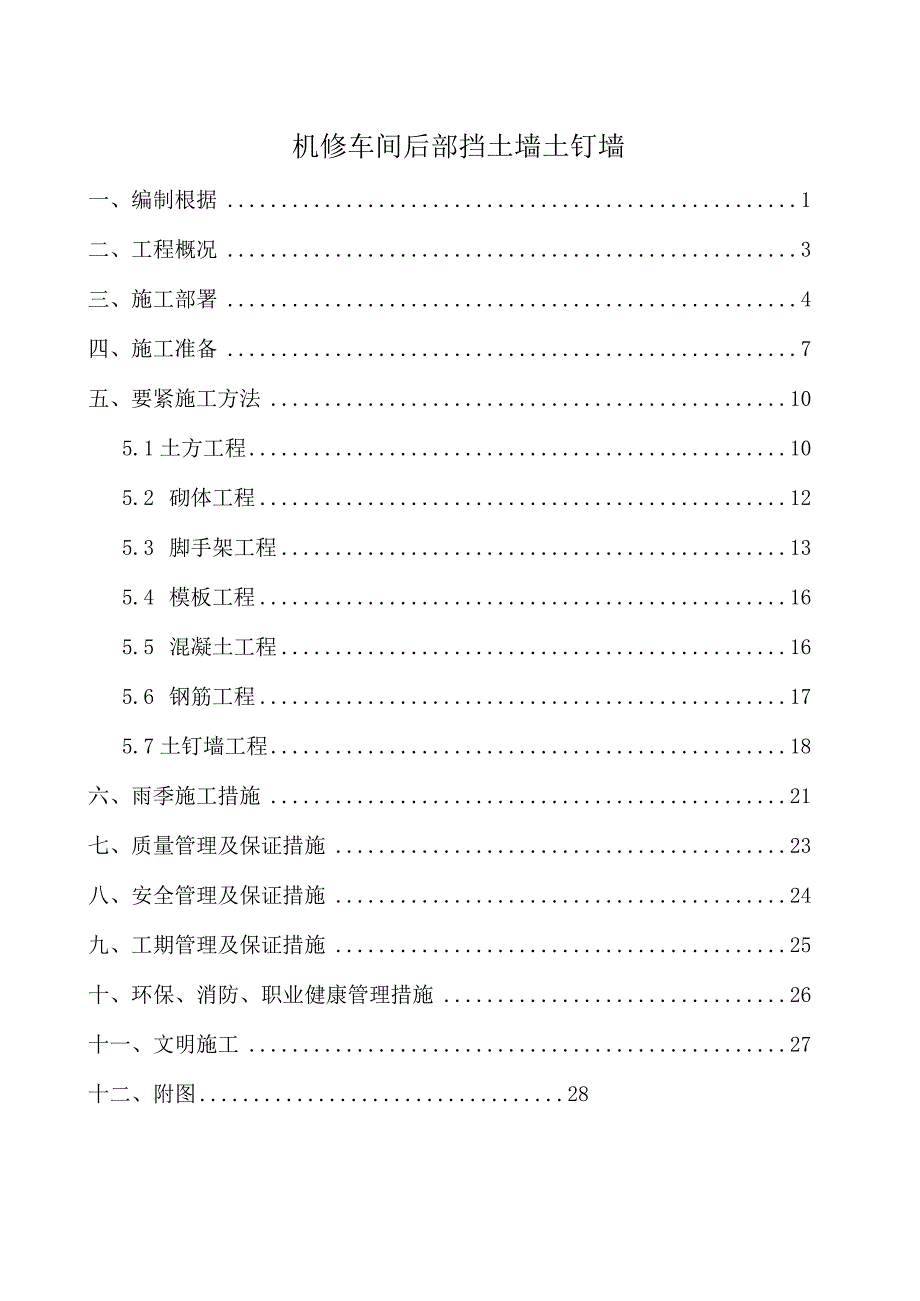

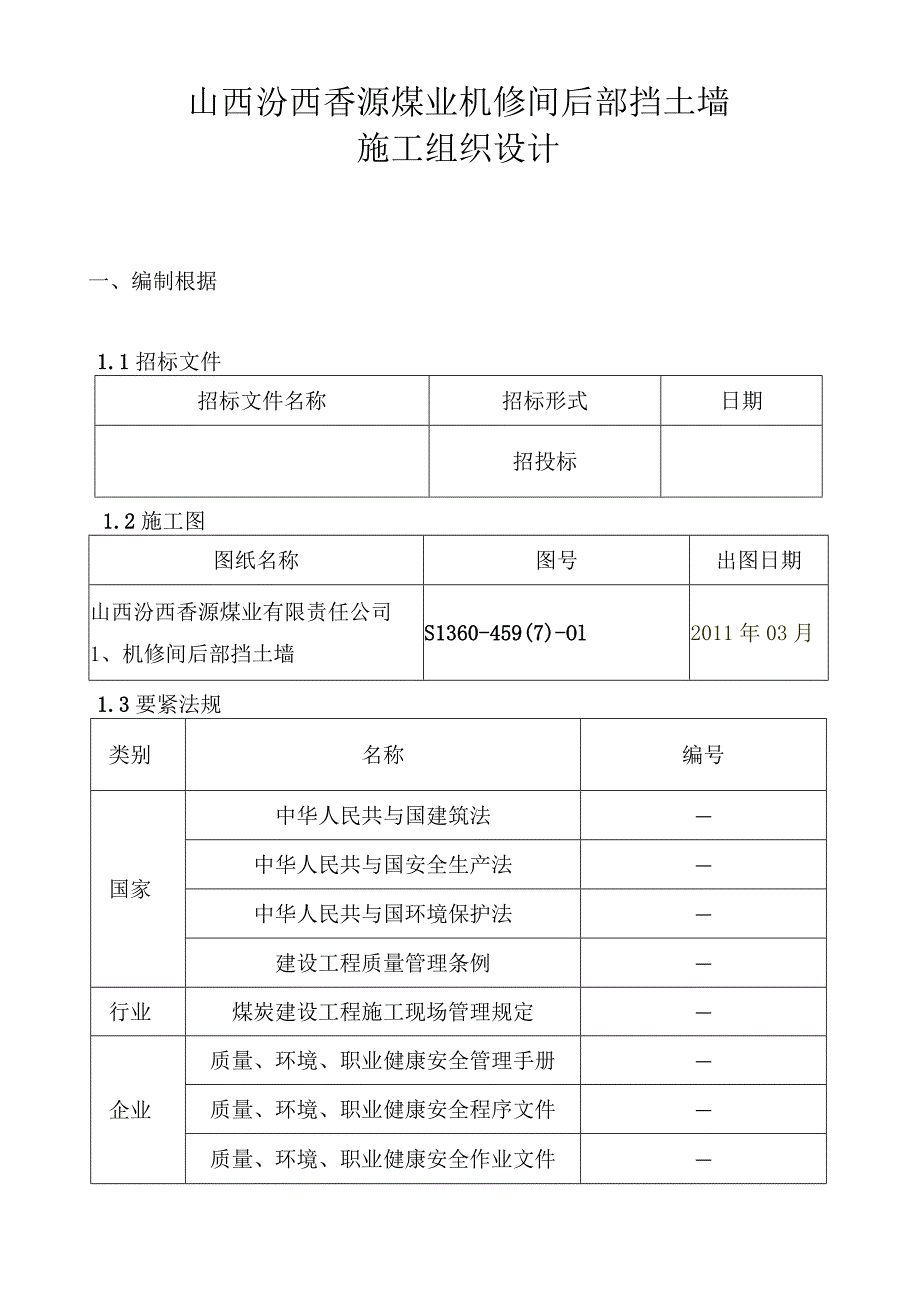

1、机修车间后部挡土墙土钉墙一、编制根据1二、工程概况3三、施工部署4四、施工准备7五、要紧施工方法105.1土方工程105.2 砌体工程125.3 脚手架工程135.4 模板工程165.5 混凝土工程165.6 钢筋工程175.7土钉墙工程18六、雨季施工措施21七、质量管理及保证措施23八、安全管理及保证措施24九、工期管理及保证措施25十、环保、消防、职业健康管理措施26十一、文明施工27十二、附图28山西汾西香源煤业机修间后部挡土墙施工组织设计一、编制根据1.1招标文件招标文件名称招标形式日期招投标1.2施工图图纸名称图号出图日期山西汾西香源煤业有限责任公司1、机修间后部挡土墙S1360-

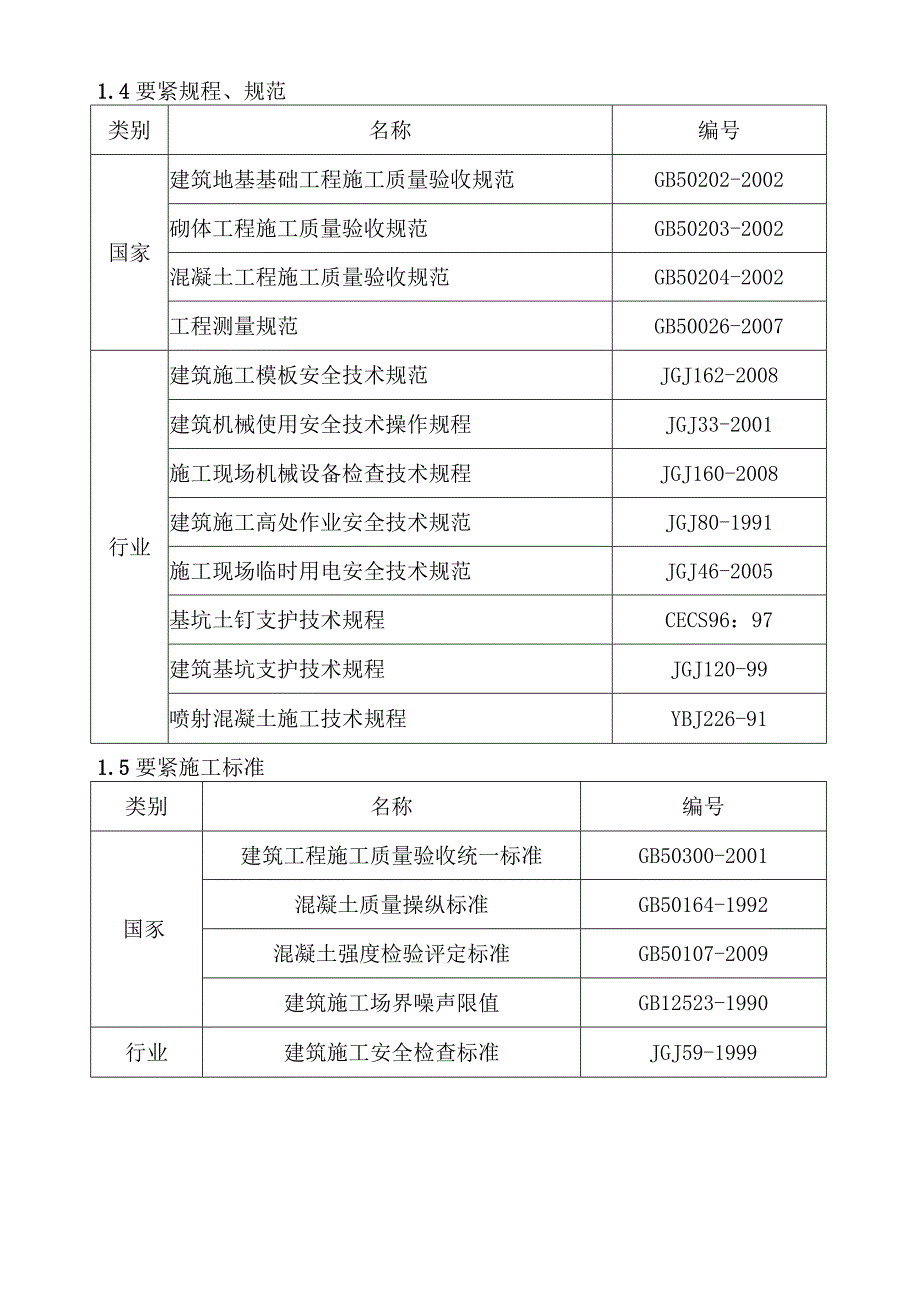

2、459(7)-Ol2011年03月1.3要紧法规类别名称编号国家中华人民共与国建筑法中华人民共与国安全生产法中华人民共与国环境保护法建设工程质量管理条例行业煤炭建设工程施工现场管理规定企业质量、环境、职业健康安全管理手册质量、环境、职业健康安全程序文件质量、环境、职业健康安全作业文件1.4要紧规程、规范类别名称编号国家建筑地基基础工程施工质量验收规范GB50202-2002砌体工程施工质量验收规范GB50203-2002混凝土工程施工质量验收规范GB50204-2002工程测量规范GB50026-2007行业建筑施工模板安全技术规范JGJ162-2008建筑机械使用安全技术操作规程JGJ33-
3、2001施工现场机械设备检查技术规程JGJ160-2008建筑施工高处作业安全技术规范JGJ80-1991施工现场临时用电安全技术规范JGJ46-2005基坑土钉支护技术规程CECS96：97建筑基坑支护技术规程JGJ120-99喷射混凝土施工技术规程YBJ226-911.5要紧施工标准类别名称编号国豕建筑工程施工质量验收统一标准GB50300-2001混凝土质量操纵标准GB50164-1992混凝土强度检验评定标准GB50107-2009建筑施工场界噪声限值GB12523-1990行业建筑施工安全检查标准JGJ59-19991.6要紧图集类别名称编号国家建筑边坡工程技术规范GB50330-2
4、002国家地沟及盖板02J3311.7其它序号名称1IS090012000质量管理体系标准与公司质量管理手册、质量管理程序文件2IS014001-2004环境管理体系标准与公司环境管理手册、环境管理程序文件3GB/T28001-2001职业健康安全管理体系标准与公司职业健康安全管理手册、职业健康安全管理程序文件二、工程概况2.1 建设项目概况工程名称山西汾西香源煤业机修间后部挡土墙工程地理位置山西省交城县岭底乡建设单位山西汾西香源煤业有限责任公司设计单位山西省煤炭规划设计院勘查单位山西海川岩土公司监理单位山西煤炭建设监理咨询公司合同范围施工图中全部质量目标合格合同工期年月日一一年月日2.2 建
5、筑设计概况本工程为山西汾西香源煤业机修间后部挡土墙工程，下部为毛石砌筑上部为土钉锚喷结构，长度为177.7m,建筑高度为17m,场平标高为1126.700m,抗震设防烈度为7度，设计基本地震加速度值为0.15g。机修间后部挡土墙下部为毛石基础，毛石挡墙与基础使用MU30毛石与MlO砂浆砌筑，1:2.5水泥砂浆勾缝。毛石挡墙高度分别为4m高56m长;6m高48.7长；8m高73m长。土钉支护墙面层为C30锚喷混凝土，每隔15m设一道伸缩缝。面层土钉纵筋为28螺纹钢，每隔2m焊置钢筋支架一个，分布筋为8圆钢，钢筋使用E50系焊条焊接连接。土钉质量检验使用抗拔试验，土钉的极限抗拔力不小于50KN/束
6、。挡土板设置孔径60的泄水孔，孔上下左右间距为2m,向外倾斜5%,上下左右交错布置，泄水孔进口处做直径不小于50cm的卵石水堆囊。锚杆灌注砂浆使用M30,要求水泥砂浆的水灰比保证在0.0.5范围内。在场平内沿毛石挡墙底部做排水沟，排水沟壁强度为C30,坡度为0.7%,排水走向流至工业场区涵洞内。三、施工部署3.1 施工项目管理总体安排本工程使用项目法施工，成立施工项目经理部，设项目经理1人，安全站长1人，生产副经理1人，主管技术员1人，技术员1人，专职质量检查员1人，专职安全员1人，预算员1人，核算员1人，材料员1人，仓库保管员1人。具体人员组织见附表：（项目组织机构框图）3.2施工总顺序1.
7、1 .1按照先砌筑毛石基础与毛石挡墙，再进行土钉支护施工。土钉支护施工使用逆作法施工，从上至下分段跳槽开挖，严禁一次开挖完后全面施工。1.2 .2根据本工程特点及现场实际情况，土方约7096为坚石，使用1.5m3反铲挖掘机与一台破碎机进行破碎、开挖，人工随机械修理边坡；受场地限制，并考虑地方村民实际情况，土方全部使用LSm装载机装车，运距30m内，由当地村民的自卸汽车运至6km外指定地点卸车，其中300m坡度为14%。场地部分堆土、旧设备器材、村民果树等使用铲车配合人工清理。3.2.3碎使用搅拌机现场搅拌，利用垂直运输机具与人工配合送至工作面。3.2.4排水沟模板使用竹胶板。1.3 质量目标工
8、程质量目标为合格。质量评定标准按照建筑安装工程质量检验评定统一标准GB503002001执行。1.4 劳动力组织土建工程：生产工人（估计）：瓦工50人，木工10人，钢筋工5人，机械操作工5人，电焊工1人，电工1人，合计为72人。为确保工程按期完成，我方各工种人员根据工期要求及时调配。3.5施工工期3.5.1本工程施工总工期为180天，计划开工日期为2011年4月2日，计划竣工日期为2011年9月29日。1.1.1 施工组织以施工队按工作量合理配置劳动力，使用分段流水施工。具体安排详见：施工进度计划横道图。1.6 施工临时设施1.7 .1施工平面布置的原则：统筹安排、节约用地；永临结合、节约投资
9、；保护环境。3 .6.2办公用房及职工宿舍为临时搭建房屋，现场设一个材料库。4 .6.3因本工程施工位置位于山坡处，四周为建设单位已投入使用的工业建筑及上山道路，无空间布置有关施工材料及机械（包含砂石堆放场地、水泥库、钢筋堆放及加工场地、模板及脚手架管堆放场地，搅拌站等），施工中所需材料均需自材料堆放地点二次倒运至施工现场，倒运距离为300m,其中150m,坡度为14%；15Om坡度为8机施工现场总平面布置详见施工现场总平面布置图。3. 7要紧材料计划表序号物资名称单位数量开始进场时间备注1水泥T4002011年4月1日2碎石一3m8002011年4月1日3中砂一3m8002011年4月1日4
10、毛石一3m12002011年4月1日5钢筋T3002011年5月9日3.8要紧施工机械计划表（土建）序号名称规格单位数量功率备注1挖掘机SK250-VE台12自卸汽车8t辆43装载机ZL50台14搅拌机JD350台115kw5钢筋切断机QJ40台17kw6钢筋弯曲机WJ40-1台13kw7钢筋调直机GJ4-4/14台14kw8锚杆钻机MGJ-50介11Ikw9空气压缩机P900E介1160kw10混凝土喷射机HPJ-I介15.5kw11电焊机BX1-400台220.5kw12电锯MJ106台15.5kw13振动棒50套22.2kw14蛙式打夯机HW60台13kw15自卸三轮车Q400L辆416
11、小推车自制辆617碎试块模150*150*150组218砂浆试块模70*70*70组219磅秤500kg台120钢尺50m把221自动安平水准仪AL0332台122经纬仪DJ6台1四、施工准备4.1技术准备4. 1.1熟悉与审查图纸，进行图纸会审。4 .1.2由项目部组织工程技术人员认真审图，作好图纸会审的前期工作，针对有关施工技术与图纸存在的问题作好记录。5 .1.3工程开工前及时与业主、设计单位联系，作好设计交底及图纸会审工作。4. 1.4准备与本工程有关的规程、规范、标准、图集。根据施工图纸，准备与本工程有关的规范、规程、标准及有关图集，并分发给项目部有关人员。4. 1.5基准点交接测量
12、测量人员根据建设单位提供的基准点高程及坐标位置，做好工程操纵网桩的测量定位，并根据施工要求增设基点，同时做好定位桩的闭合复测工作，并做好标识加以保护。4. 1.6技术、施工人员等要熟悉图纸，做好图纸会审工作，并提出各阶段材料计划、半成品（钢筋托架等）加工单，保证工程的顺利进行。4. 1.7分别组织施工人员学习，熟悉工程的施工工艺。针对性进行岗位培训I,使工人熟悉施工规范及操作规程。4. 1.8技术工作计划4. 1.8.1根据工程的特点，通过全面的技术论证，按期编制缜密、合理的施工措施与技术交底，要求施工措施与技术交底务必经审批后实施，施工措施与技术交底要及时准确并有针对性。4. 1.8.2根据
13、工程情况，及时计算各类原材料、成品及半成品的用量，按有关的规范、标准进行试验工作。4. 2现场准备4. 2.1施工前进行现场调查，建设单位提供四通一平条件，确保施工现场水通、电通、道路畅通、通讯畅通与场地平整，拆除场内其它障碍物。4. 2.2机电人员提早做好施工设备进场前的检修保养工作，确保施工设备完好率100%o4.2.3施工现场临时用水方案施工用水高峰要紧集中在毛石挡墙与混凝土锚喷。按主体结构碎用水量计算。施工临时用水主管取d=32mm,分支干管选用d=25mmo用水点引出水管使用d=25mm,连接胶皮水管的均设溢水阀。4. 2.4施工现场临时用电方案4. 2.4.1为了确保施工用电安全，现场临时施工用电应按施工现场临时用电安全技术规范(JGJ46-2005)进行施工。4. 2.4.2施工现场临时用电方案应包含下列内容：本工程临时用电包含电气设备用电与照明用电。电力系统使用中性点直接接地的380/170V低压供电。用电量计算：P=l.05(K1P1COS+K2P2K3P3+K4P4)式中：cosO一电动机平均功率因数(取0.75)P一现场总供电容量(KW)Pi电动机额定功率(KW)P2一电焊机额定容量(KW)P3、P
