1、某住宅楼工程定位测量、高程控制及沉降观测施工措施进场应先和建设单位做好坐标点、水准点的交接工作,并根据建设单位提供的相关数据做好测量前的内业计算工作,制定合理的测量和监测方案。一、定位测量结合本工程的特点,定位测量采用外控法进行测量,即根据建设单位提供的坐标点将现场各建筑物在现场进行定位,然后在现场设置龙门桩,并对相关重要的引测量点进行保护,以便后续使用。0.000层定出激光控制点,然后根据垂直投影几何等原理,用激光经纬仪垂直投测出控制点,经校核后再根据控制点与各轴线间的垂直关系,依次放出各平面轴线。1、根据建筑红线结合总平面图和施工图的具体尺寸放出主楼的平面控制线。2、施工中根据轴线平面控制

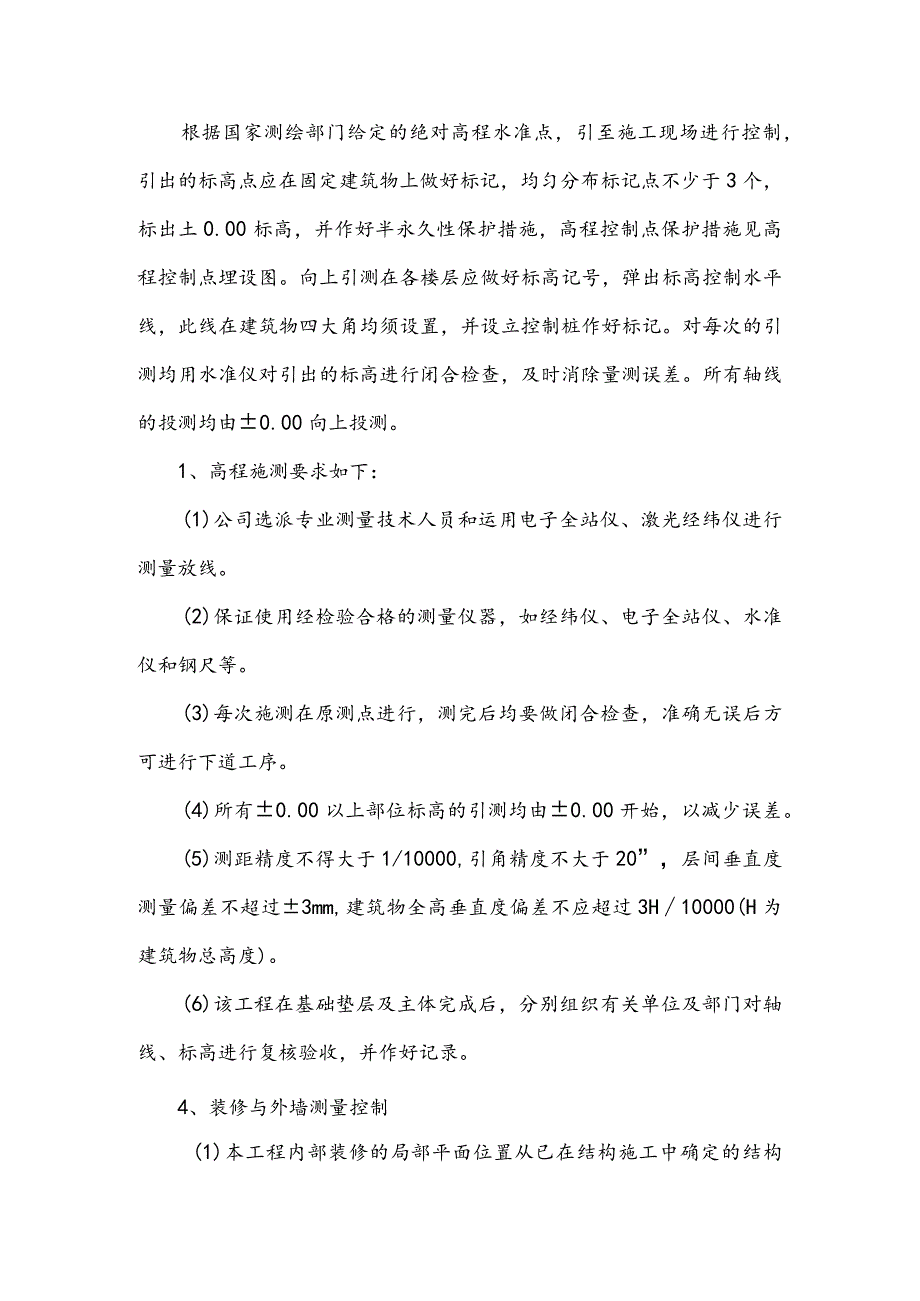

2、线和施工图分别测出其它轴线及相应结构尺寸,供施工使用O3、所引控制网点须设好标桩,并作好永久性保护。其作法是用20mm的粗钢筋,上磨成半圆形,下弯成弯钩,将其埋入经中。周边用砖砌成一个保护井,并用保护盖盖严。4、本工程采用采用“外控法”,利用电子全站仪和激光经纬仪进行轴线的控制。5、所有的测量定位放线均经过自检后报监理单位审核。二、高程控制根据国家测绘部门给定的绝对高程水准点,引至施工现场进行控制,引出的标高点应在固定建筑物上做好标记,均匀分布标记点不少于3个,标出土0.00标高,并作好半永久性保护措施,高程控制点保护措施见高程控制点埋设图。向上引测在各楼层应做好标高记号,弹出标高控制水平线,

3、此线在建筑物四大角均须设置,并设立控制桩作好标记。对每次的引测均用水准仪对引出的标高进行闭合检查,及时消除量测误差。所有轴线的投测均由0.00向上投测。1、高程施测要求如下:(1)公司选派专业测量技术人员和运用电子全站仪、激光经纬仪进行测量放线。(2)保证使用经检验合格的测量仪器,如经纬仪、电子全站仪、水准仪和钢尺等。(3)每次施测在原测点进行,测完后均要做闭合检查,准确无误后方可进行下道工序。(4)所有0.00以上部位标高的引测均由0.00开始,以减少误差。(5)测距精度不得大于1/10000,引角精度不大于20”,层间垂直度测量偏差不超过3mm,建筑物全高垂直度偏差不应超过3H10000(

4、H为建筑物总高度)。(6)该工程在基础垫层及主体完成后,分别组织有关单位及部门对轴线、标高进行复核验收,并作好记录。4、装修与外墙测量控制(1)本工程内部装修的局部平面位置从已在结构施工中确定的结构控制轴线中引出,高程同样从结构施工高程中用水准仪转于需要处。(2)外墙垂直轴线与高程均由内控轴线与高程引出,转移到外墙立面上,弹出竖向及水平控制线,以便于外墙装修。然后用经纬仪在外控点的辅助下,从上到下进行检测校正,逐层测量间接微小误差并平差,使垂直线贯穿于建筑物的整个外墙面,达到准确控制外墙施工的效果。三、沉降观测测量员严格按照设计要求设置建筑物沉降观测点。当浇捣基础垫层时,在垫层四周规定处预埋临

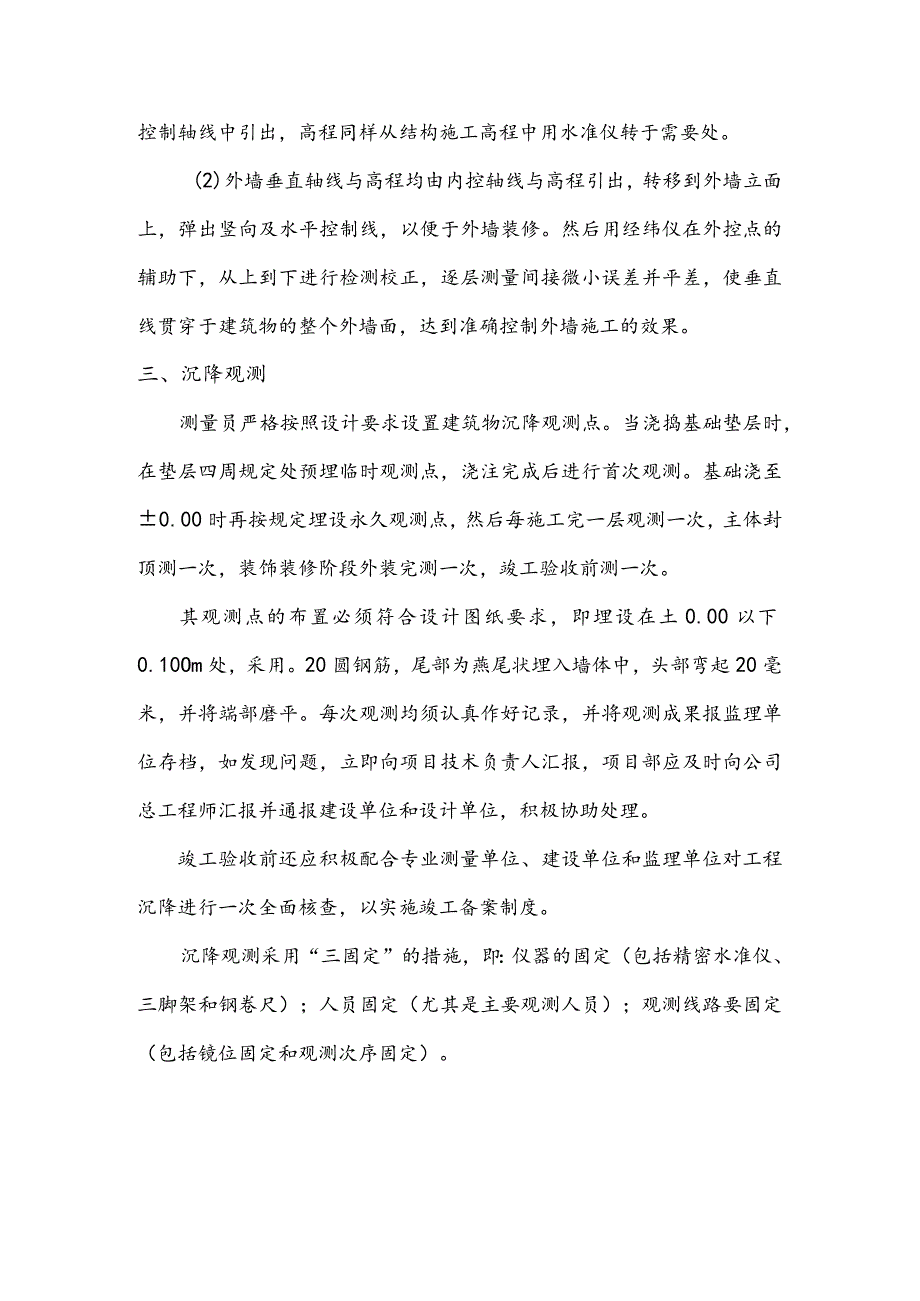

5、时观测点,浇注完成后进行首次观测。基础浇至0.00时再按规定埋设永久观测点,然后每施工完一层观测一次,主体封顶测一次,装饰装修阶段外装完测一次,竣工验收前测一次。其观测点的布置必须符合设计图纸要求,即埋设在土0.00以下0.10Om处,采用。20圆钢筋,尾部为燕尾状埋入墙体中,头部弯起20毫米,并将端部磨平。每次观测均须认真作好记录,并将观测成果报监理单位存档,如发现问题,立即向项目技术负责人汇报,项目部应及时向公司总工程师汇报并通报建设单位和设计单位,积极协助处理。竣工验收前还应积极配合专业测量单位、建设单位和监理单位对工程沉降进行一次全面核查,以实施竣工备案制度。沉降观测采用“三固定”的措施,即:仪器的固定(包括精密水准仪、三脚架和钢卷尺);人员固定(尤其是主要观测人员);观测线路要固定(包括镜位固定和观测次序固定)。
