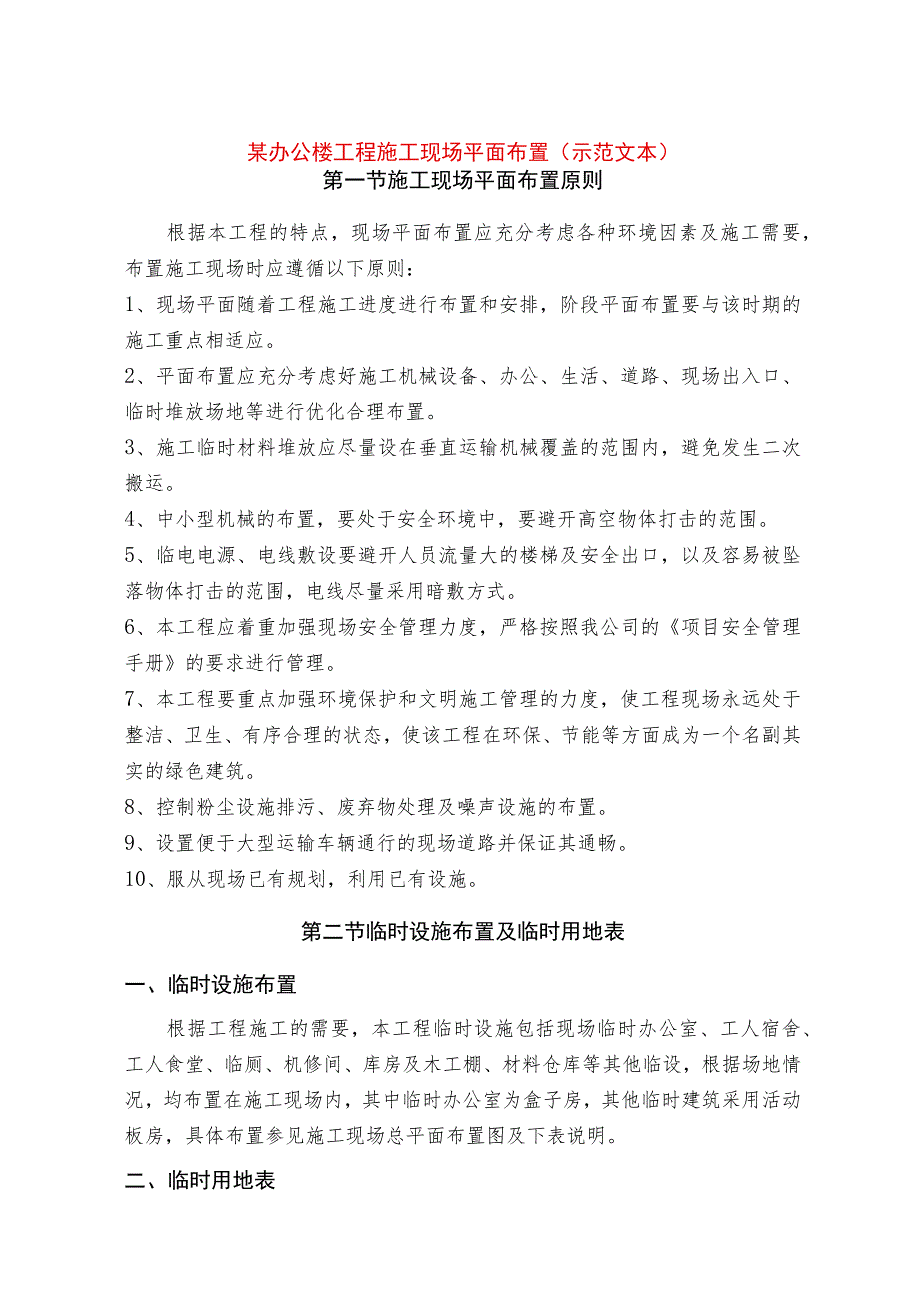

1、某办公楼工程施工现场平面布置(示范文本)第一节施工现场平面布置原则根据本工程的特点,现场平面布置应充分考虑各种环境因素及施工需要,布置施工现场时应遵循以下原则:1、现场平面随着工程施工进度进行布置和安排,阶段平面布置要与该时期的施工重点相适应。2、平面布置应充分考虑好施工机械设备、办公、生活、道路、现场出入口、临时堆放场地等进行优化合理布置。3、施工临时材料堆放应尽量设在垂直运输机械覆盖的范围内,避免发生二次搬运。4、中小型机械的布置,要处于安全环境中,要避开高空物体打击的范围。5、临电电源、电线敷设要避开人员流量大的楼梯及安全出口,以及容易被坠落物体打击的范围,电线尽量采用暗敷方式。6、本工

2、程应着重加强现场安全管理力度,严格按照我公司的项目安全管理手册的要求进行管理。7、本工程要重点加强环境保护和文明施工管理的力度,使工程现场永远处于整洁、卫生、有序合理的状态,使该工程在环保、节能等方面成为一个名副其实的绿色建筑。8、控制粉尘设施排污、废弃物处理及噪声设施的布置。9、设置便于大型运输车辆通行的现场道路并保证其通畅。10、服从现场已有规划,利用已有设施。第二节临时设施布置及临时用地表一、临时设施布置根据工程施工的需要,本工程临时设施包括现场临时办公室、工人宿舍、工人食堂、临厕、机修间、库房及木工棚、材料仓库等其他临设,根据场地情况,均布置在施工现场内,其中临时办公室为盒子房,其他临

3、时建筑采用活动板房,具体布置参见施工现场总平面布置图及下表说明。二、临时用地表用途面积(m2)位置需用时间现场办公室137.5现场内2002.5-2002.11工人宿舍500现场内2002.5-2002.11工人食堂50现场内2002.5-2002.11临厕45现场内2002.5-2002.11机修间及库房75现场内2002.5-2002.11其他100现场内2002.5-2002.11合计900第三节结构施工阶段平面布置本工程在主体结构施工阶段布置1台塔吊,型号为QTZ613固定,考虑本工程的实际情况,塔吊回转半径R=40米;依据招标文件,本工程混凝土采用现场自搅拌,因此现场需设置混凝土搅拌

4、站一座,混凝土浇筑主要利用一台混凝土地泵。为配合结构施工,在施工现场设置钢筋加工场、木工加工棚、钢筋堆场、模板堆场、砂石堆场、水泥库房、机电加工场、材料仓库、现场办公室、工人生活区等,现场道路进行硬化处理。(详见结构施工总平面布置图)。第四节装修施工阶段平面布置在装修阶段,考虑砌筑和抹灰等装修工程同时进行,工作量较大,现场设置2台龙门架供材料设备垂直运输用,利用结构施工阶段设置的搅拌站作为装修阶段零星混凝土、砂浆搅拌站;在临时材料堆放场地堆入水泥、砂、砌块等装修材料(详见装修施工总平面布置图)。第五节临时用水设计方案根据施工现场考察情况,参照相应的施工规范,做出本工程临时用水设计方案,本方案包

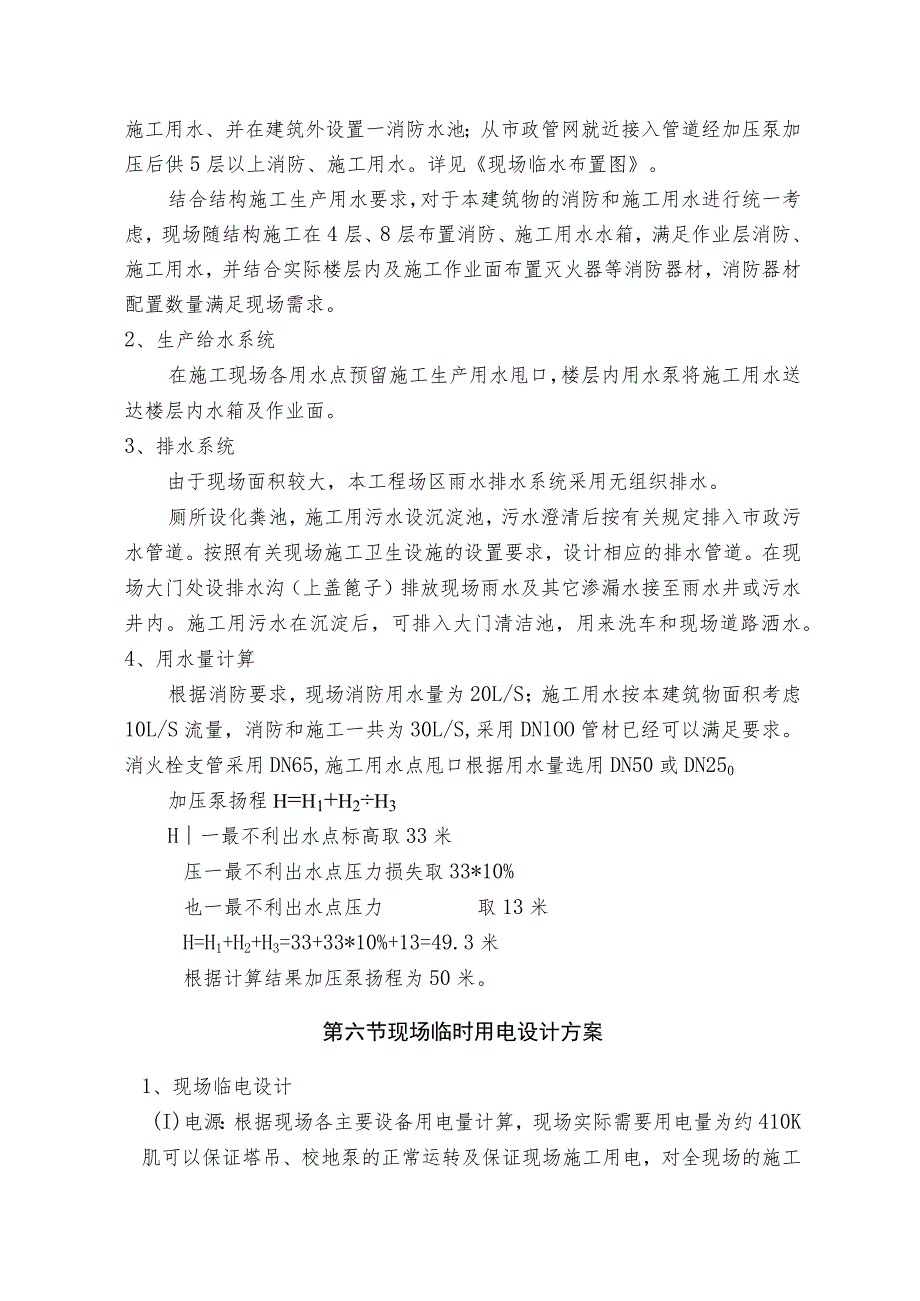

5、括临时消防系统、施工生产、生活给水系统及现场临时排水系统。现场主干管均用中100钢管埋地铺设(详见临水平面布置图)。1、临时消防系统现场消防系统采用消防用水系统与施工用水系统相结合的方式,给水管道采用焊接钢管埋地铺设。从市政管网就近接入管道,供室外、5层及以下消防施工用水、并在建筑外设置一消防水池;从市政管网就近接入管道经加压泵加压后供5层以上消防、施工用水。详见现场临水布置图。结合结构施工生产用水要求,对于本建筑物的消防和施工用水进行统一考虑,现场随结构施工在4层、8层布置消防、施工用水水箱,满足作业层消防、施工用水,并结合实际楼层内及施工作业面布置灭火器等消防器材,消防器材配置数量满足现场

6、需求。2、生产给水系统在施工现场各用水点预留施工生产用水甩口,楼层内用水泵将施工用水送达楼层内水箱及作业面。3、排水系统由于现场面积较大,本工程场区雨水排水系统采用无组织排水。厕所设化粪池,施工用污水设沉淀池,污水澄清后按有关规定排入市政污水管道。按照有关现场施工卫生设施的设置要求,设计相应的排水管道。在现场大门处设排水沟(上盖篦子)排放现场雨水及其它渗漏水接至雨水井或污水井内。施工用污水在沉淀后,可排入大门清洁池,用来洗车和现场道路洒水。4、用水量计算根据消防要求,现场消防用水量为20L/S;施工用水按本建筑物面积考虑10L/S流量,消防和施工一共为30L/S,采用DNlOO管材已经可以满足

7、要求。消火栓支管采用DN65,施工用水点甩口根据用水量选用DN50或DN250加压泵扬程h=h1+h2h3H一最不利出水点标高取33米压一最不利出水点压力损失取33*10%也一最不利出水点压力取13米H=H1+H2+H3=33+33*10%+13=49.3米根据计算结果加压泵扬程为50米。第六节现场临时用电设计方案1、现场临电设计(I)电源:根据现场各主要设备用电量计算,现场实际需要用电量为约410K肌可以保证塔吊、校地泵的正常运转及保证现场施工用电,对全现场的施工工序进行统一布署、调配,由调度根据总体部署,对用电量进行平衡。(2)现场采用TNS三相五线制接零保护系统供电。(3)临电设计主要设

8、备配置表:机械名称型号单位数量功率(KW)总功率(KW)塔吊QTZ613台13030龙门架50型座224混凝土搅拌站35m3h座14040混凝土地泵75m3h(41台)台16363钢筋切断机GJ5-40台144钢筋弯曲机GW-40台144电渣压力焊一套84.536闪光对焊机UN2-100台1100100电焊机BS9-500台438.6KVA154.4插入式振动棒HZ-50根82.520平板式振动器PZ-50台4416蛙式打夯机台4312水电加工4040木工加工设备套11010水泵台22.55现场临时照明4040现场办公5050合计P=506kw0.8=405KW现场用电容量计算:P=(klp1

9、cos+k2p2+k3P3)kP1:电动机额定总功率;P2:电焊机额定总容量;ZP3:照明总容量;cos:电动机的平均功率因数,COS6=0.75;k1k2,k3:需要系数,kl=0.7,k2=0.65,k3=0.95;k:同时使用系数,k=0.8o.*.P=(40+30+4+63+4+4+20+16+12+40+10+5)0.70.75+(36+100+154.4)0.65+(40+50)0.950.8=(231.5+188.76+86)0.8=405(kVA)所以现场业主提供电容量需要405KVAo2、现场电路布置根据甲方供电线路的特点及现场施工要求,配电箱与电缆线路详见临电平面布置图。第

10、七节临建设施布置1、现场办公室在施工现场设置施工现场办公室,保证施工管理人员的使用。并按公司Cl形象进行设计。2、养护室、警卫室现场设养护室;各大门均设置警卫室。3、临时厕所临时厕所设在生活区,附设化粪池,专人进行定期清扫,保证施工现场的文明施工。4、工人生活区现场设置工人生活区,与作业区相对隔离,满足工人的日常生活饮食需要,具体位置参见平面布置图,4、清洁池为满足市政环卫部门对市容清洁要求的规定,现场主大门处设置清洁池(沉淀池),主要满足材料运输车出场的清洗,同时可将池内经沉淀后的清水用来进行现场洒水抑尘使用,起到节约用水的目的5、现场道路、料场为满足施工过程中大型运输车行驶的需要,施工现场道路为5m宽硬化道路,现场大门内侧铺设15m长5m宽100厚的ClO混凝土道路,由中间向两边放坡;料场用一层红砖铺砌,基本做到黄土不露天,保证施工现场规矩整洁。
