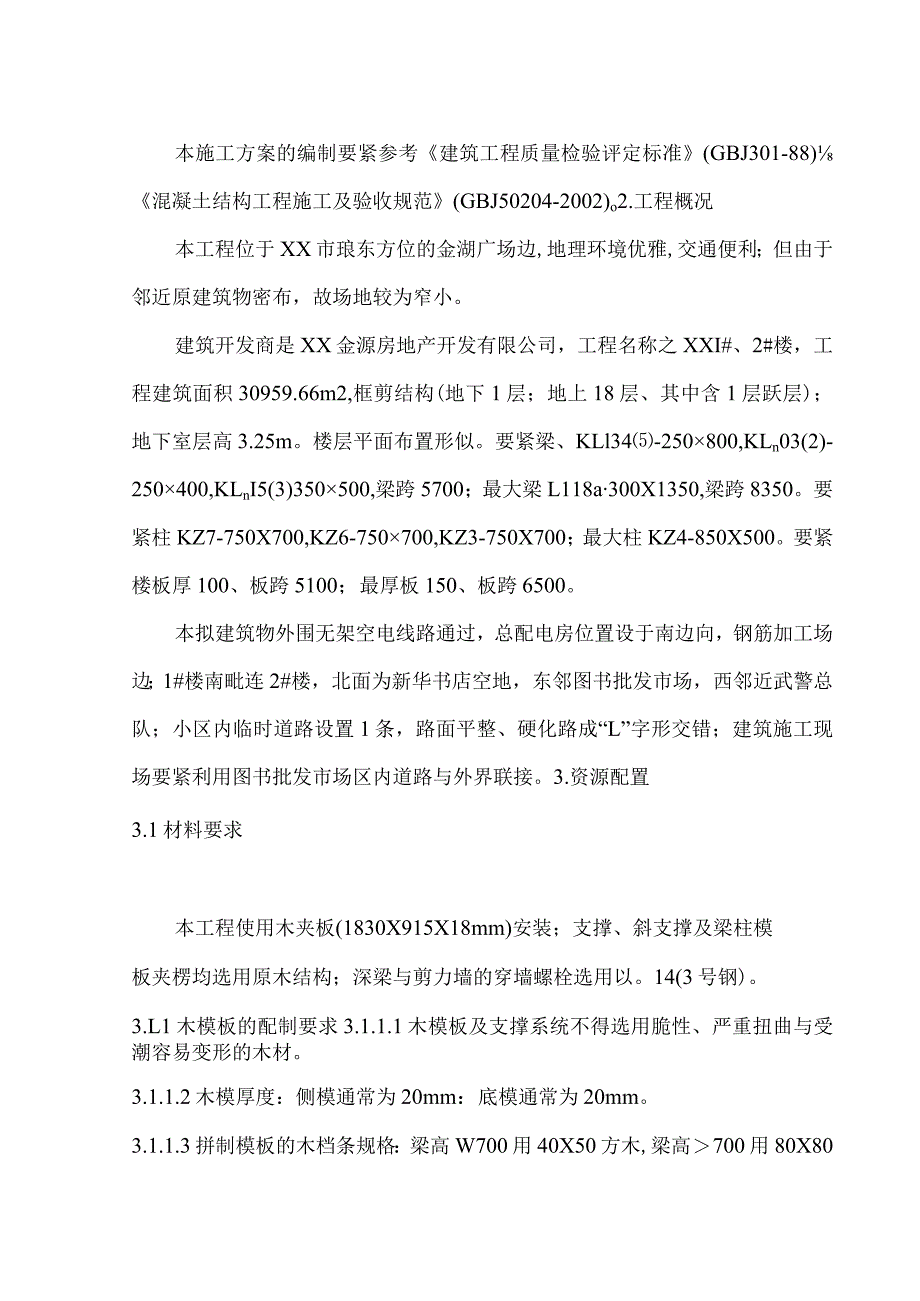

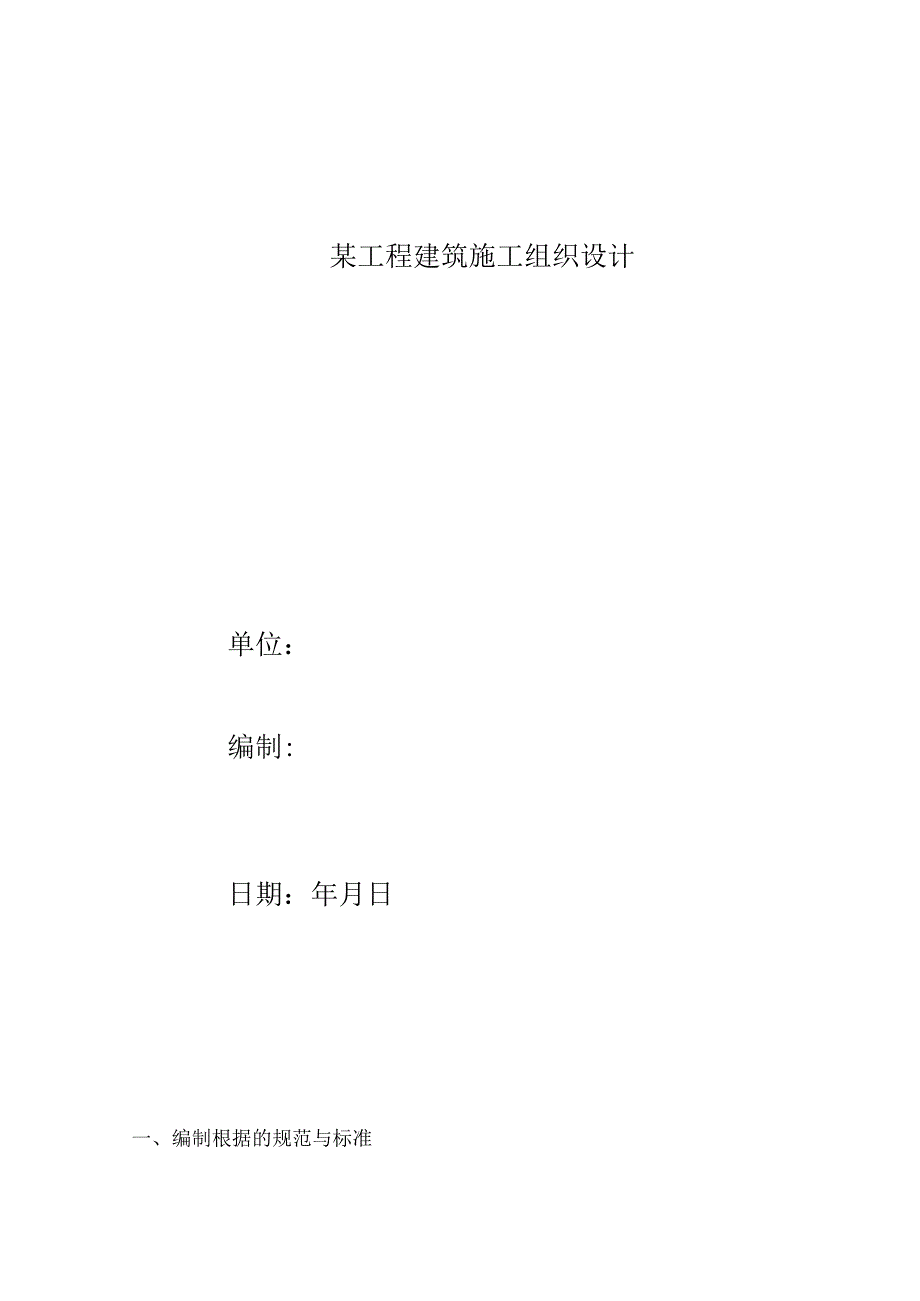

1、某工程建筑施工组织设计单位：编制:日期：年月日一、编制根据的规范与标准本施工方案的编制要紧参考建筑工程质量检验评定标准(GBJ301-88)混凝土结构工程施工及验收规范(GBJ50204-2002)o2.工程概况本工程位于XX市琅东方位的金湖广场边,地理环境优雅,交通便利；但由于邻近原建筑物密布，故场地较为窄小。建筑开发商是XX金源房地产开发有限公司，工程名称之XXI#、2#楼，工程建筑面积30959.66m2,框剪结构(地下1层；地上18层、其中含1层跃层)；地下室层高3.25m。楼层平面布置形似。要紧梁、KLl34-250800,KLn03(2)-250400,KLnI5(3)350500
2、,梁跨5700；最大梁L118a300X1350,梁跨8350。要紧柱KZ7-750X700,KZ6-750700,KZ3-750X700；最大柱KZ4-850X500。要紧楼板厚100、板跨5100；最厚板150、板跨6500。本拟建筑物外围无架空电线路通过，总配电房位置设于南边向，钢筋加工场边；1#楼南毗连2#楼，北面为新华书店空地，东邻图书批发市场，西邻近武警总队；小区内临时道路设置1条，路面平整、硬化路成“L”字形交错；建筑施工现场要紧利用图书批发市场区内道路与外界联接。3.资源配置3.1材料要求本工程使用木夹板(1830X915X18mm)安装；支撑、斜支撑及梁柱模板夹楞均选用原木结

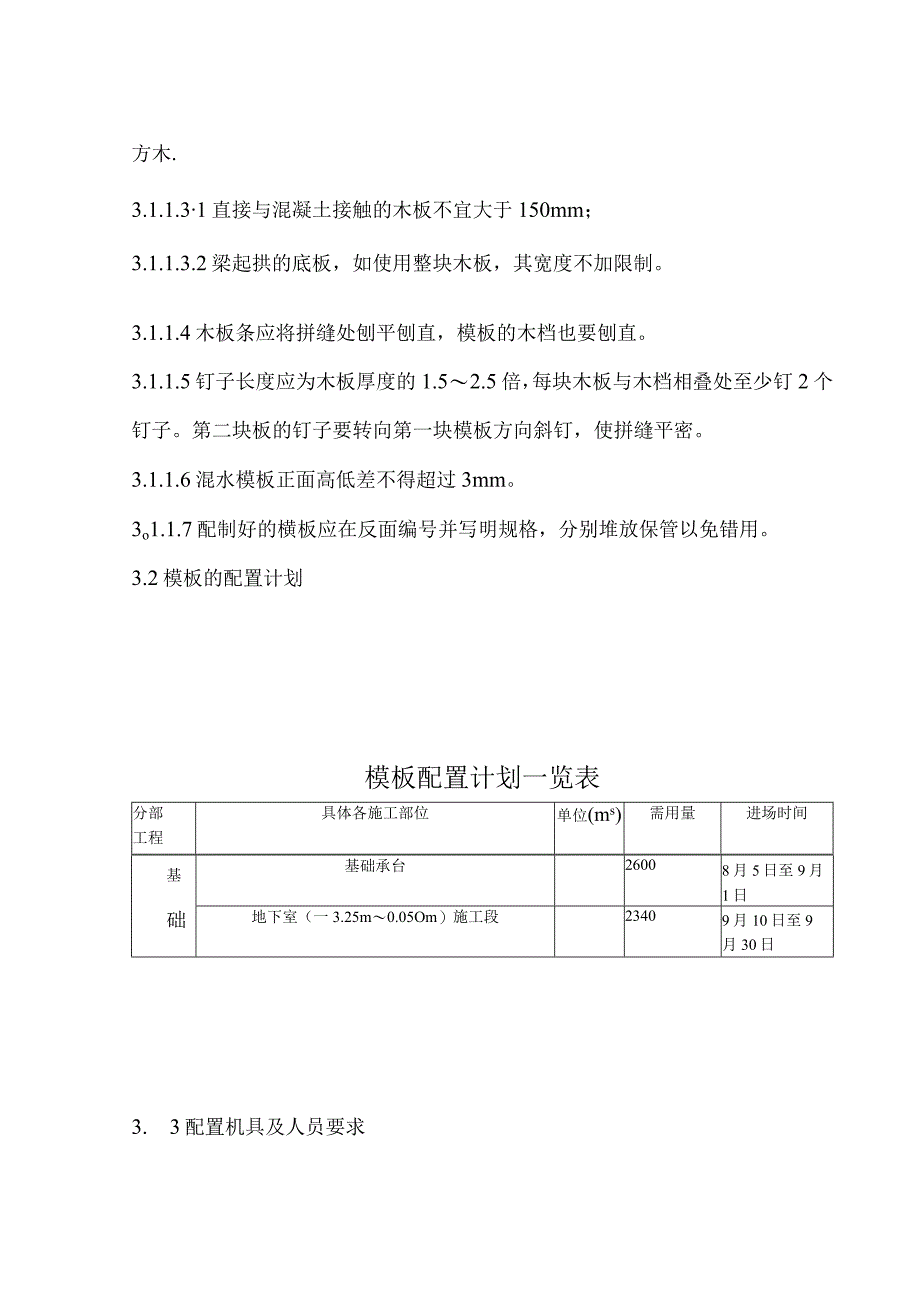

3、构；深梁与剪力墙的穿墙螺栓选用以。14(3号钢)。3.L1木模板的配制要求3.1.1.1木模板及支撑系统不得选用脆性、严重扭曲与受潮容易变形的木材。3.1.1.2木模厚度：侧模通常为20mm：底模通常为20mm。3.1.1.3拼制模板的木档条规格：梁高W700用40X50方木,梁高700用80X80方木.3.1.1.31直接与混凝土接触的木板不宜大于150mm；3.1.1.3.2梁起拱的底板，如使用整块木板，其宽度不加限制。3.1.1.4木板条应将拼缝处刨平刨直，模板的木档也要刨直。3.1.1.5钉子长度应为木板厚度的1.52.5倍，每块木板与木档相叠处至少钉2个钉子。第二块板的钉子要转向第一
4、块模板方向斜钉，使拼缝平密。3.1.1.6混水模板正面高低差不得超过3mm。3o1.1.7配制好的横板应在反面编号并写明规格，分别堆放保管以免错用。3.2模板的配置计划模板配置计划一览表分部工程具体各施工部位单位(ms)需用量进场时间基基础承台26008月5日至9月1日础地下室（一3.25m0.05Om）施工段23409月10日至9月30日3. 3配置机具及人员要求本模板工程的运输使用塔吊进行运输，人工现场拼装。4.施工过程操纵拟用机具一览表设备名称型号数量（台）塔吊QT50121小圆锯300mm1平刨机1手提电钻JIZC20441楼盖模板（肋形楼盖）肋形楼盖要紧由柱、主粱与次粱及平板等构成。
5、4. 1.1柱模扳矩形柱的模板由四面侧板、柱箍、支撑构成。柱模使用木夹板裁剖拼制用100X60方木500沿纵向分布，两头要伸出纵向板边，以便于拆除各安装。纵向侧板与横向侧板厚均为18mmo在柱模底用小方木钉成方盘,用于固定。为了防止在混凝土浇筑时模板产生膨胀变形，模外应设置柱箍，使用钢框其直径为圆钢。柱箍间距应布根据柱断面大小经计算确定，为确定模板不胀模.钢箍间距与方木间距相同为500,在柱高为3.9时,柱箍在底部1500内按300分布。安装柱模板时，应先在基础面（或者楼面）上弹柱轴线及边线，同一柱列应先弹两端柱轴线作边线，然后拉通线弹出中间部分柱的轴线及边线。按照边线用钢筋先把底部尺寸固定好
6、，然后再对准边线安装柱模板，为了保证柱模的稳固，柱模之间要用水平撑、剪刀撑等互相拉结固定,如图（一）所示。4. 1.2梁模板梁模板要紧由侧板、底板、夹木、托木、梁箍、支撑等构成。侧板用厚18mm的木夹板条（裁割），底板用厚18mm木夹长条扳，均加木挡拼制，或者用整块板。在粱板下每隔一定间距用顶撑支设。夹木用松木板设在梁模两侧板下方，将梁侧板与底板夹紧，并钉牢在支柱项撑上。次梁模板，还应根据支设楼板模板的搁栅的标高，在两侧板外面钉上托木（横档）。在主梁与次梁交接处应在主梁侧板上留窗口，并钉上衬口档，次梁的侧板与底板钉在衬口档上。支承梁模的顶撑（又称琵琶撑、支柱），其立柱直径为120的原木。帽木用
7、断面50100X100的圆木，长度根据梁高决定。为了确保梁模支设的坚实，应在楼地面上立柱底垫厚度不小于20,宽度不小于200的通长垫板，用木楔调整标高。顶撑的间距要根据粱的断面大小而定，梁高W700间距为800,梁高700间距为500o当梁的高度500h700时，应在侧板外面另加斜撑，斜撑上端钉在托木上，下端钉在顶撑的帽木上，独立梁的侧板上口用搭头木互相卡住。当梁高在70Omm以上，其混凝土侧压力随粱高的增大而加大，单用斜撑及夹条用圆钉钉住，不易撑牢。因此，在梁的中部用铁丝穿过横挡对拉，或者用螺栓将两侧模板拉紧（对拉螺栓），防止模板下口向外爆裂及中部鼓涨。其他按通常梁支模方法进行。为了方便深梁
8、的绑扎，在梁底模与侧模板撑好后绑扎梁的钢筋，后装另一侧模板。更深的梁模板，可参照混凝土墙模板进行侧模的安装，对拉螺栓或者对拉铁丝均在钢筋入模后安装。次梁模板的安装，要待主梁的模板安装并校正后才能进行。梁模板安装后，要拉中线进行检查，复核各梁模中心位置是否对正。待平板模板安装后，检查并调整标高，将木梆钉牢在垫扳上。各顶撑之间要设水平撑或者剪刀撑，以保持顶撑的稳固。当梁的跨度在4m或者4m以上时，在梁模的跨中要起拱，起拱高度为梁跨度的20%）3O%o4. 1.3平板模板平板模板使用定型木夹板（18厚），铺设在搁栅上。搁栅两头搁置在托木上，搁栅用断面12Omm的圆木，间距为400500mm0当搁栅跨
9、度2000时，应在搁栅中间立牵杠撑间距为1米，并铺设通长的龙骨，以减小搁栅的跨度。牵杠撑的断面要求与顶撑立柱一样，下面须垫木楔及垫板。顶撑及牵杠撑须设二道水平拉杆，一道离地20030Omm,一道离地1800mmo通长龙骨用120mm的圆木。间距为IOoO平板模板应垂直于搁栅方向铺钉,定型模块的规格尺寸要符合搁栅间距，或者适当调整搁栅间距习惯模块的尺寸。平板模板安装时，先在次梁模板的两侧板外侧弹水平线，水平线的标高应为水平板底标高减去平板模板厚度及搁栅高度，然后按水平均线钉上托木，托木上口与水干线相齐。再把靠粱模旁的搁栅先摆上，等分搁栅间距，摆在中间部分的搁栅。最后在搁栅上铺钉平板模板。为方便拆
10、除，只在模板端部或者接头处钉牢，中间尽量少钉。如用定型模板块则铺在搁栅上面即可。如中间设有牵杠撑及牵杠时,应在搁栅摆放前先将牵杠撑立起,将牵杠铺平。4. 1.4剪力墙模板混凝土剪力墙的模板要紧由侧板、立档、牵杠、斜撑构成。侧板使用183091218木夹板横拼，而水池的内侧板及顶模板则用长条板横拼以利于拆模后的搬运，且预先与立档钉成大块板，板块的高度通常不超过1.2m为宜。牵杠（横档）设在立档外侧，从底部开始每隔500一道。立档用80X80方木间距为400,牵扛用。48钢管双管，在双管间用。12螺杆纵横间距为500,套上“蝴蝶扣”夹紧。在牵杠与木桩之间支斜撑与平撑，如木桩间距大于斜撑间距时，应沿
11、木桩设通长的落地牵杠，斜撑与平撑紧顶在落地牵杠上。当坑壁较近时，可在坑壁上立垫木、在牵杠与垫木之间用平撑支撑（如图二所示）。墙模板安装时，根据边线先立一侧模板，临时用支撑撑住，用线锤校正模板的垂直，然后装牵杠，再用斜撑固定。大块侧模组拼时，上下竖向拼缝要互相错开，先立两端，后立中间部分。待钢筋绑扎后，按同样方法安装另一侧模板及斜撑等。为了保证剪力墙的厚度正确，在两侧模板之间可用小方木撑头（小方木长度等于墙厚）。小方木要随着浇筑混凝土逐个取出。为了防止浇筑混凝土的墙身鼓涨，可用810号铅丝或者直径12mm的螺栓拉结两侧模板,间距500mmo螺栓要纵横排列，在无防水要求的墙体可用螺杆套管，以使用螺
12、杆重复使用。4. 1.5楼梯模板（板式楼梯）平台梁与平台模板的构造与肋形楼盖模板基本相同。楼梯段模板是由底模、搁栅、牵杠、牵杠撑、外帮板、踏步侧板、反三角木等构成（见梯段侧板的宽度至少要等于梯段板厚度及踏步高，长度按梯段长度确定。反三角木是由若干三角木块钉在方块上，三角木块两直角边长分别等于踏步的高与宽，圆木断面为120mm,每一梯段反三角木至少要配一块,楼梯较宽时可多配。反三角木用横楞及立木支吊。1. 1.5.1配制方法（放大样法）4. 1.5.L1在平整的水泥地坪上，用1：1或者1：2的比例放大样，先弹出水平基线X-X及其垂线y-y；5. 1.5.1.2根据知尺寸及标高，先画出梯基梁，平台
13、梁及平台板;6. 1.5.1.3定出踏步首末两级的角部位置A、a两点，及根部位置B、b两点两点之间画连线。画出B-b线的平行线，其距离等于梯板厚,与梁边相交得C、c；7. 1.5.1.4在Aa及Bb两线之间，通过水平等分或者垂直等分画出踏步；8. 1.5.1.5按模板厚度于梁板底部与侧部画出模板图。按支撑系统的规格画出模板支撑系统及反三角等模板安装图。第二梯段放样方法与第一梯段基本相同。9. 1.5.2楼梯模板的安装先立平台梁、平台板的模板与梯基的侧板。在平台梁与梯基侧板上钉托木，将搁栅支于托木上，搁栅的间距为400500mm,断面为50mm100mmo搁栅下立牵杠及牵杠撑，牵杠撑断面为100
14、mm,牵杠撑间距为11.2m,其下垫通长垫板。牵杠应与搁栅相垂直，牵杠撑之间应用拉杆相互拉结。然后在搁栅上铺梯段底板，底板纵向应与搁栅相垂直。在底板上划梯段宽度线，依线立外帮板，且梯段两侧都应设外帮板，外帮板可用夹木或者斜撑固定。梯段中间加设反三角木，在反三角木与外帮板之间逐块钉踏步侧板，踏步侧板一头钉在外帮板的木档上，另一头钉在反三角木的侧面上。要注意梯步高度应均匀一致，最下一步及最上一步的高度，务必考虑到楼地面最后的装修厚度，防止由于装修厚度不一致而形成梯步高度不协调。10. 量操纵5. 1周转材料的采购、进场由项目部材料员专职负责，项目部经理主管材料的操纵。对模板在使用过程中的保护务必落
15、实到各木工班，施工负责模板的安装、拼制；项目质检员张兵与玉培珂随时检查制模、安装过程中出现的各类质量问题，及时汇报主管工程师；为了增加模板的周转使用率，主管施工员有责任监督木工班对模板的安装使用，项目材料员务必及时跟踪周转材的使用情况，严格周转材的管理，并向项目部经理负责。5. 2人员素养要求经本项目部严格考查、筛选后，确认陈业伟建筑队木工班人员素养基本达到要求，满足施工条件，故将模板安装工程拟发包给陈业伟建筑安装队。5. 3有关模板安装工程的质量标准5.3.1保证项目模板及其支架务必具有足够的强度、刚度与稳固性；其支架的支承部分务必有足够的支承面积。如安装在基土上，基土务必坚实并有排水措施。5. 3.2基本项目5.3.2.1模板接缝宽度合格：不大于2.5mm。优良：不大于1.5mm。5. 3.2.2模板与混凝土的接触面应清理干净并采取防止粘结措施。合格：墙、板不大于2000cm2；梁、柱不大于800Cm2。优良：墙、板不大于100OCm2；梁、柱不大于400Cm2。5. 3.3同意偏差项目模板安装与预埋件、预留孔洞的同意偏差与检验方法项次项目同意偏差(mm)检验方法1轴线位移基础5尺量检查
