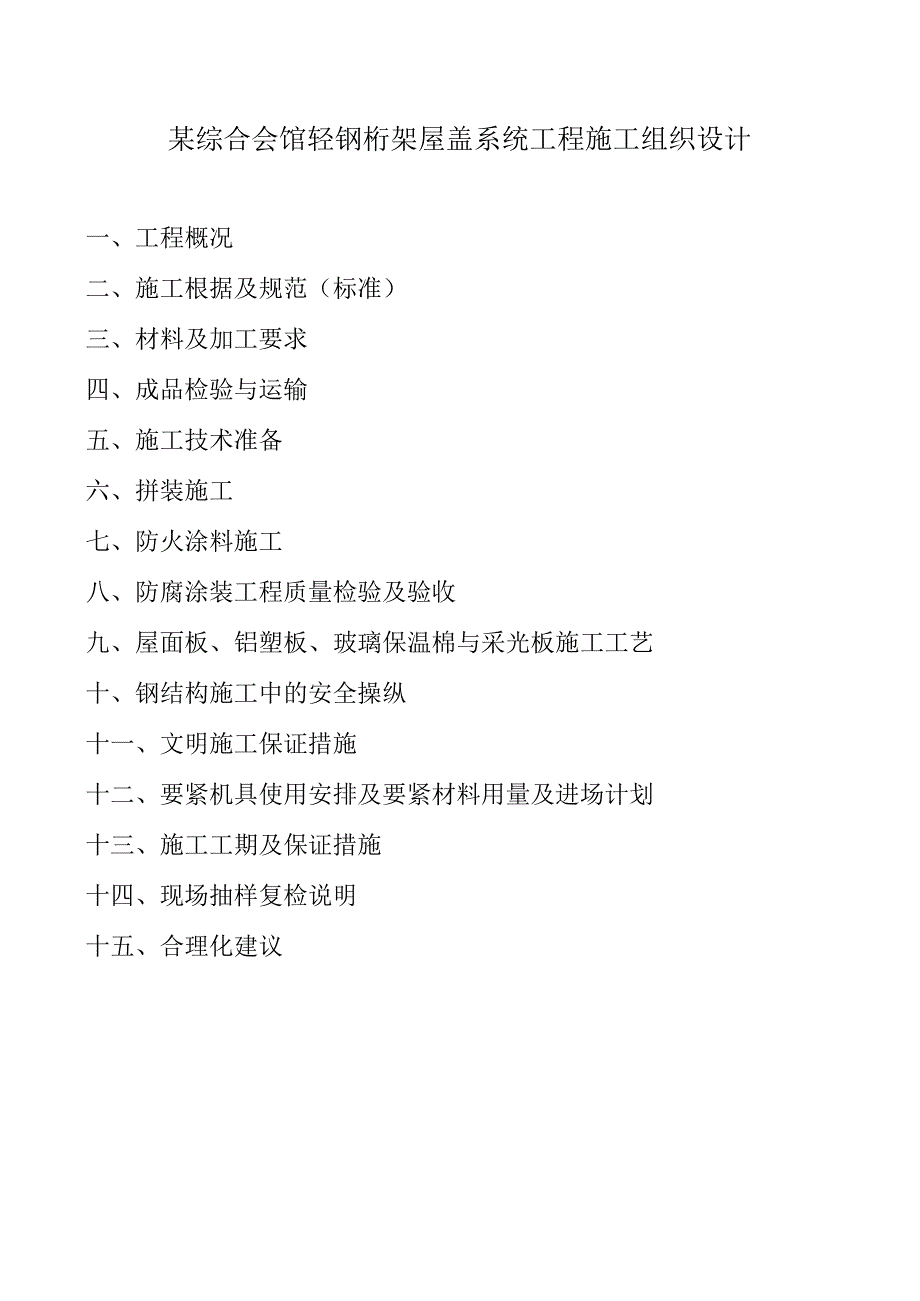

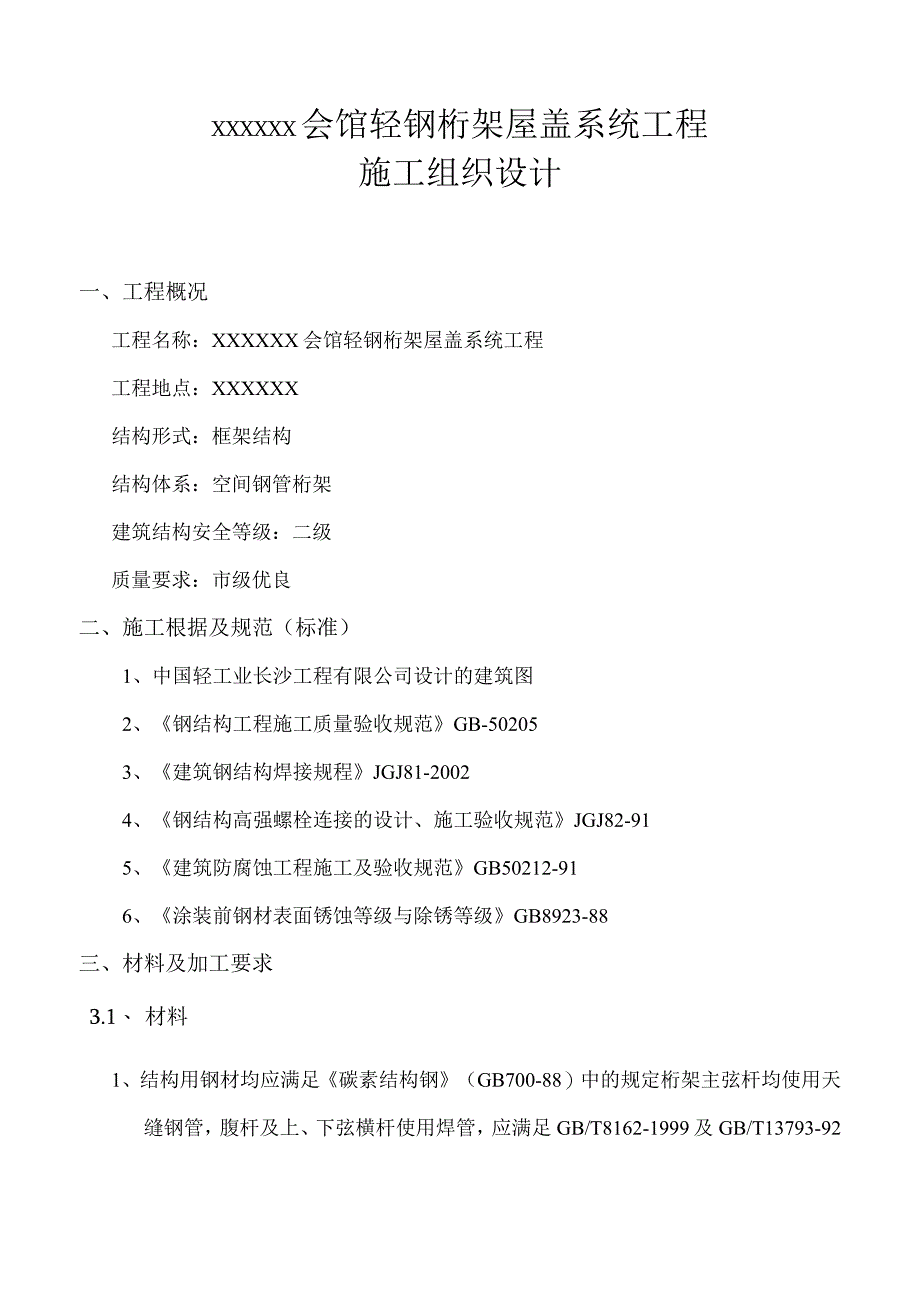

1、某综合会馆轻钢桁架屋盖系统工程施工组织设计一、工程概况二、施工根据及规范（标准）三、材料及加工要求四、成品检验与运输五、施工技术准备六、拼装施工七、防火涂料施工八、防腐涂装工程质量检验及验收九、屋面板、铝塑板、玻璃保温棉与采光板施工工艺十、钢结构施工中的安全操纵十一、文明施工保证措施十二、要紧机具使用安排及要紧材料用量及进场计划十三、施工工期及保证措施十四、现场抽样复检说明十五、合理化建议XXXXXX会馆轻钢桁架屋盖系统工程施工组织设计一、工程概况工程名称：XXXXXX会馆轻钢桁架屋盖系统工程工程地点：XXXXXX结构形式：框架结构结构体系：空间钢管桁架建筑结构安全等级：二级质量要求：市级优良

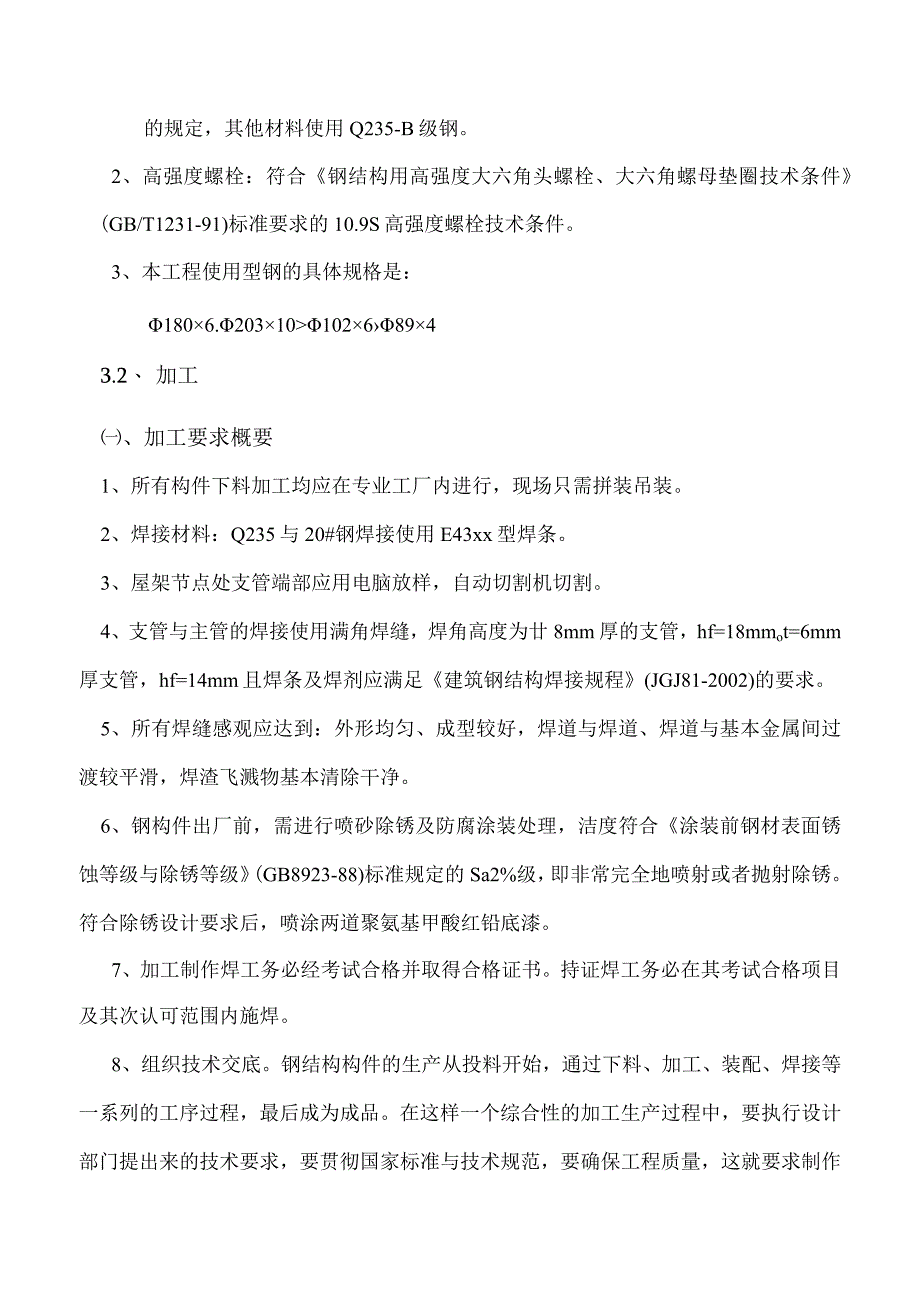

2、二、施工根据及规范（标准）1、中国轻工业长沙工程有限公司设计的建筑图2、钢结构工程施工质量验收规范GB-502053、建筑钢结构焊接规程JGJ81-20024、钢结构高强螺栓连接的设计、施工验收规范JGJ82-915、建筑防腐蚀工程施工及验收规范GB50212-916、涂装前钢材表面锈蚀等级与除锈等级GB8923-88三、材料及加工要求3.1、 材料1、结构用钢材均应满足碳素结构钢（GB700-88）中的规定桁架主弦杆均使用天缝钢管，腹杆及上、下弦横杆使用焊管，应满足GB/T8162-1999及GB/T13793-92的规定，其他材料使用Q235-B级钢。2、高强度螺栓：符合钢结构用高强度大六
3、角头螺栓、大六角螺母垫圈技术条件(GB/T1231-91)标准要求的10.9S高强度螺栓技术条件。3、本工程使用型钢的具体规格是：1806.2031010268943.2、 加工、加工要求概要1、所有构件下料加工均应在专业工厂内进行，现场只需拼装吊装。2、焊接材料：Q235与20#钢焊接使用E43xx型焊条。3、屋架节点处支管端部应用电脑放样，自动切割机切割。4、支管与主管的焊接使用满角焊缝，焊角高度为廿8mm厚的支管，hf=18mmot=6mm厚支管，hf=14mm且焊条及焊剂应满足建筑钢结构焊接规程(JGJ81-2002)的要求。5、所有焊缝感观应达到：外形均匀、成型较好，焊道与焊道、焊道
4、与基本金属间过渡较平滑，焊渣飞溅物基本清除干净。6、钢构件出厂前，需进行喷砂除锈及防腐涂装处理，洁度符合涂装前钢材表面锈蚀等级与除锈等级(GB8923-88)标准规定的Sa2%级，即非常完全地喷射或者抛射除锈。符合除锈设计要求后，喷涂两道聚氨基甲酸红铅底漆。7、加工制作焊工务必经考试合格并取得合格证书。持证焊工务必在其考试合格项目及其次认可范围内施焊。8、组织技术交底。钢结构构件的生产从投料开始，通过下料、加工、装配、焊接等一系列的工序过程，最后成为成品。在这样一个综合性的加工生产过程中，要执行设计部门提出来的技术要求，要贯彻国家标准与技术规范，要确保工程质量，这就要求制作单位在投产前务必组织
5、技术交底的专题讨论会。、加工工序1、工艺流程钢结构制作的工序较多，因此对加工顺序要周密安排，尽可能避免或者减少工件倒流，以减少往送运输与周转时间，应编制生产工艺流程图。雕桶作作业生产的2、放样、样板与样杆放样是整个钢结构制作工艺中的第一道工序，也是至关重要的一道工序。放样工作包含如下内容：核对图纸的安装尺寸与孔距；以1：1的大样放出节点；核对各部分的尺寸；制作样板与样杆作为下料、弯制、铳、包I、制孔等加工的根据。放样号料用的工具及设备有：划针、冲子、手锤、粉线、弯尺、直尺、钢卷尺、大钢卷尺、剪子、小型剪板机、折弯机。钢卷尺务必通过计量部门的校验复核，合格的方能使用。放样时以1：1的比例在样板台
6、上弹出大样。当大样尺寸过大时，可分段弹出。对一些三角形的构件，假如只对其节点有要求，则能够缩小比例弹出样子,但应注意其精度。放样弹出的十安基准线，二线务必垂直。然后据此十字线逐一划出其他各个点及线，并在节点旁注上尺寸，以备复查及检验。样板通常用0.50-0.75mm的铁皮或者塑料板制作。样杆通常用钢皮或者扁铁制作，当长度较短时可用木尺杆。用作计量长度根据的钢盘尺，特别注意应经授权的计量单位计量，且附有偏差卡片，使用时按偏差卡片的记录数值校对其误差数。钢结构制作、安装、验收及土建施工用的量具，务必用同一标准进行鉴定，应具有相同的精度等级。样板、样杆上应注明工号、图号、零件号、数量及加工边、坡口部
7、位、弯折线与弯折方向、孔径与滚圆半径等。由于生产的需要，通常须制作习惯于各类形状与尺寸的样板与样杆。3、划线与切割3. 1、划线划线也称号料，即利用样板、样杆或者根据图纸，在板料及型钢上画出孔的位置与零件形状的加工界线。号料的通常工作内容包含：检查核对材料；在材料上划出切割、铳、包IJ、弯曲、钻孔等加工位置；打冲孔；标注出零件的编号等。号料时应注意下列问题：、熟悉工作图，检查样板、样杆是否符合图纸要求。根据图纸直接在板料与型钢上号料时，应检查号料尺寸是否正确，以防产生错误，造成废品。(2)、如材料上有裂缝、夹层及厚度不足现象时，应及时研究处理。、钢材如有较大弯曲、凹凸不平等问题时，应先进行矫正
8、。、号料时，关于较大型钢画线多的面应平放，以防止发生事故。、根据配料表与样板进行套裁，尽可能节约材料。、当工艺有规定时，应按规定的方向进行划线取料，以保证零件对材料轧制纹络所提出的要求。、需要剪切的零件，号料时应考虑剪切线是否合理，避免发生不适于剪切操作的情况。、不一致规格、不一致钢号的零件应分别号料，并根据先大后小的原则依次号料。、尽量使相等宽度或者长度的零件放在一起号料。(10)、需要拼接的同一构件务必同时号料，以利于拼接。(11)、矩形样板号料，要检查原材料钢板两边是否垂直，假如不垂直则要划好垂直线后再进行号料。、号料工作完成后，在零件的加工线与接缝线上，与孔中心位置，应视具体情况打上塞
9、印或者样冲，同时应根据样板上的加工符号、孔位等，在零件上用自钻油标注清晰，为下道工序提供方便。3.2、 切割钢材下料常用气割与机械剪切两种方法。气割与机械剪切的同意偏差分别见下表表3.2-1气割的同意偏差（mm）3.2-1气割的同意偏差项目允许偏差零件宽度、长度3.0切割面平面度0.05t,且不大于2.0割纹深度0.3局部缺口深度1.0注：t为切割面厚度3.2-2机机戈剪切的同意偏差（mm）项目允许偏差零件宽度、长度3.0边缘缺棱1.0型钢端部垂直度2.04、边缘加工与端部加工边缘加工的质量标准见下表。常用的边缘加工方法要紧有：铲边、刨边、铳边、碳弧气刨、气割与坡口机加工等。边缘加工的同意偏差
10、项目允许偏差零件宽度、长度1.Omm加工边直线度1/3000,且不大于2.Omm相邻边夹角6加工面垂直度0.025t,且不大于0.5mm加工面表面粗糙度注：t构件厚度；1构件长度四、成品检验与运输4.1、钢结构构件成品检验检查的根据是在前期工作，如材料质量保证书、工艺措施、各道工序的自检记录等完备无误的情况下进行成品检查。检查项目基本按该产品的国家标准或者行业标准、设计要求的技术条件及使用状况决定，要紧内容是外型尺寸、连接有关位置及变形量等，同时也包含各部位的细节。在制造厂内分单元制造，由于各单元制造误差不尽相同，会造成各单元安装连接上的困难。为确保钢结构总体安装精度，在制造厂内预组装是必要的
11、。这样能够减少工地现场多余的往返。也保证了工程进度。在制造厂内预组装结束后，按GB50205-2001或者相应的设计文件、技术条件进行检验。有些构件或者单元在工厂条件下无法以实现预组装，只能靠制作加工精度来保证，在检查中特别要保证连接部位的加工精度。4. 3、钢结构构件库存与堆放(1)、通过检验合格的钢结构产品，应涂刷防锈底漆，也能够涂中漆、面漆之后便可进库堆放。目前国内钢结构产品，主件大部分露天堆放，有些小件、附件通常可用捆扎或者装箱办法，放置于室内。(2)、钢结构按平面布置进行堆放。堆放时应注意下列事项：堆放地基要坚实。堆放场地要排水良好，不得有积水与杂草等不属于本工程的杂物。钢结构产品不
12、得直接置于地上，要垫高20OnInl以上。钢结构产品要平稳放在支承座上，支承座之间的距离，应以不使钢结构产生残余变形为限。多层堆放时，钢结构之间支承点，应放置在同一竖直高度。不一致类型的钢结构通常不堆放在一起。钢结构产品堆放位置，应考虑到现场安装顺序。先安装构件堆放在装车前排，避免装车时翻动。每堆构件堆放高度应视构件情况分别掌握。通常与次要构件(支撑、桁条、连系梁等)不宜超过2m；重型与大型构件(柱、行车梁等)通常为单层堆放；平面刚度差的桁架的外侧应用支架(或者支撑)支撑稳固；螺栓、高强度螺栓与栓钉应堆放在室内，其底层应架空防潮；关于金属压型板应以箱装堆放为主。每堆构件与构件处，应留有一定距离
13、(通常为2M),供构件预检及装卸操作用；每隔一定堆数，还应留出装卸机械翻堆用的空地。构件编号应放置在构件两端醒0处。4.4、 钢结构构件的运输(1)、为避免在运输、装车、卸车与起吊过程中造成自重变形而影响安装，一些钢结构构件要设置局部加固的临时支撑，以确保安装。待总体钢结构安装完毕，然后拆除临时加固撑件。、根据钢结构构件的形状、重量及运输条件、现场安装条件，有些钢结构构件可采取总体制造、拆成单元运输或者分段制造、分段运输。(3)、钢屋架能够用半挂车平放运输，但要求支点务必放在节点处，而且要垫平、加固好。钢屋架还能够整根或者半根挂在专用架上运输。、现场拼装是散件运输，使用通常货运车，车辆的底盘长
14、度能够构件长度短1M,散件运输通常不需装夹，只要能满足在运输过程中不产生过大的残余变形即可。4.5、 标记、标记通常由承包商到制作厂成品库来装运时标明。、标记通常包含下列内容：工程名称、构件编号、外廓尺寸、净重、毛重、始发地点、到达港口、收货单位、制造厂商、发运日期等。、标记可用标签或者用油漆直接写在钢结构产品上。五、施工技术准备5.1、 施工方案确定本工程定使用满堂钢管脚手架高空散装，塔吊或者汽车吊辅助吊装，脚手架既作为屋架支撑，又作为工作平台。每根GWJ均在厂内分四段加工，其余构件均在厂内下料。拼装顺序为：从1轴或者10轴开始，从一端向另一端吊装拼接，每一根从中间向两头对接。施工顺序：构件
15、加工一搭设脚手架一WGJ吊装（每%段吊装一次）一LG拼接一调整拱度一支座焊接固定一拆除脚手架5.2、 劳动力组织劳动力组织工种站人数职责分工工班长1指挥、协助、计划、安排、安全质量操纵技师4测量定位、技术指导、质量检查、记录电焊工20构件焊接等拼装工30拼装电工2供电、用电安全检查屋面系统安装40屋面板（双层）采光板安装注：技师包含：技术负责人、施工员、质量负责人及安全负责人5.3、 人员培训钢屋架施工，精度高、操作配合严谨，对施工人员的技术要求高。为了保证一次性安装成功，要对技术干部与技工集中培训，观看我公司已施工过同类型工程施工录像，并收集部分参考文献，请专家讲解。安装时也要请专家现场指导。六、拼装施工6.1、 搭设脚手架要求首先认真核对支座预埋件的位置及标高情况，标出预埋件轴线中心线，同时根据网距尺寸及距钢屋架下弦标高情况，搭
