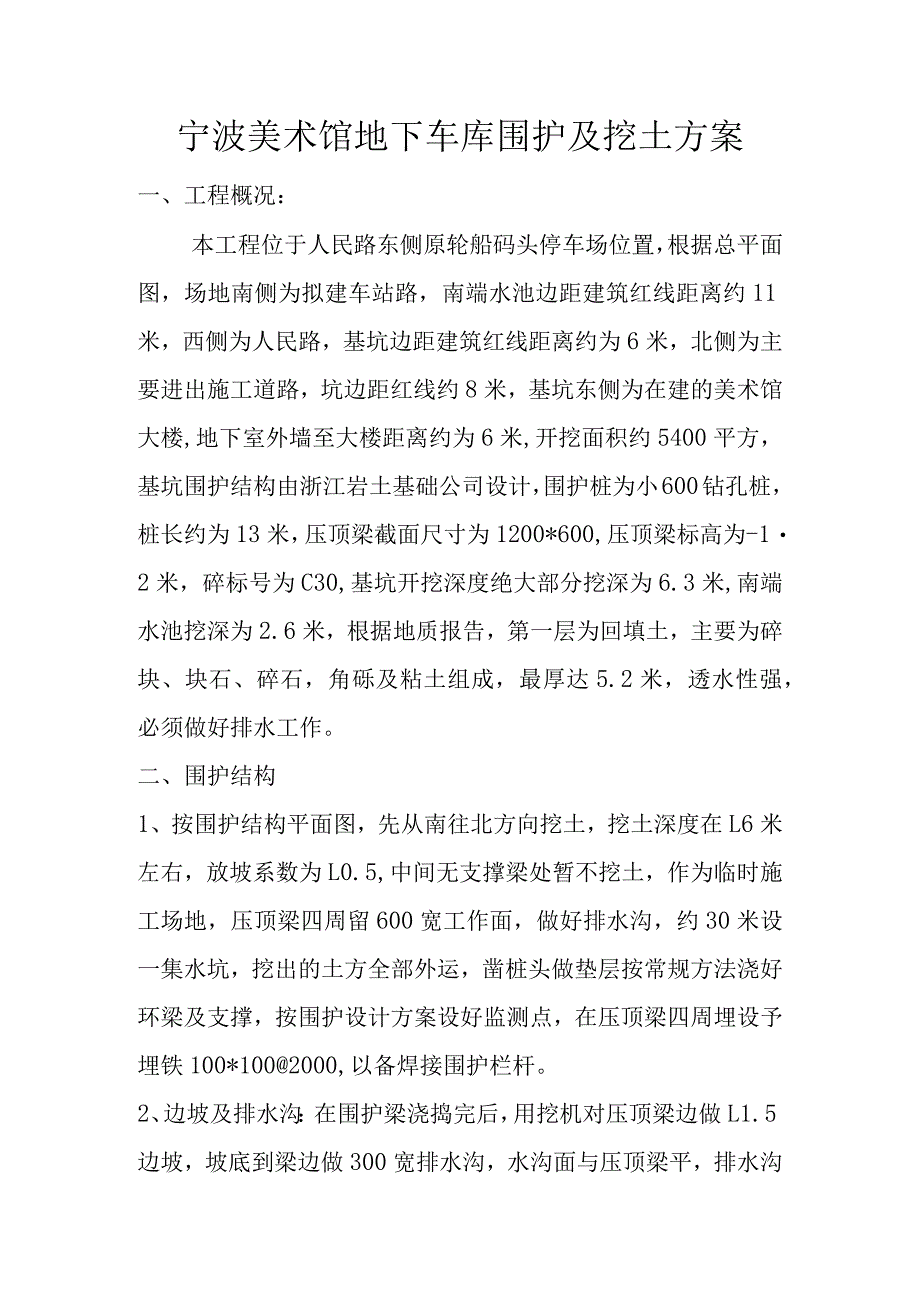

1、宁波美术馆地下车库围护及挖土方案一、工程概况:本工程位于人民路东侧原轮船码头停车场位置,根据总平面图,场地南侧为拟建车站路,南端水池边距建筑红线距离约11米,西侧为人民路,基坑边距建筑红线距离约为6米,北侧为主要进出施工道路,坑边距红线约8米,基坑东侧为在建的美术馆大楼,地下室外墙至大楼距离约为6米,开挖面积约5400平方,基坑围护结构由浙江岩土基础公司设计,围护桩为小600钻孔桩,桩长约为13米,压顶梁截面尺寸为1200*600,压顶梁标高为-12米,碎标号为C30,基坑开挖深度绝大部分挖深为6.3米,南端水池挖深为2.6米,根据地质报告,第一层为回填土,主要为碎块、块石、碎石,角砾及粘土组

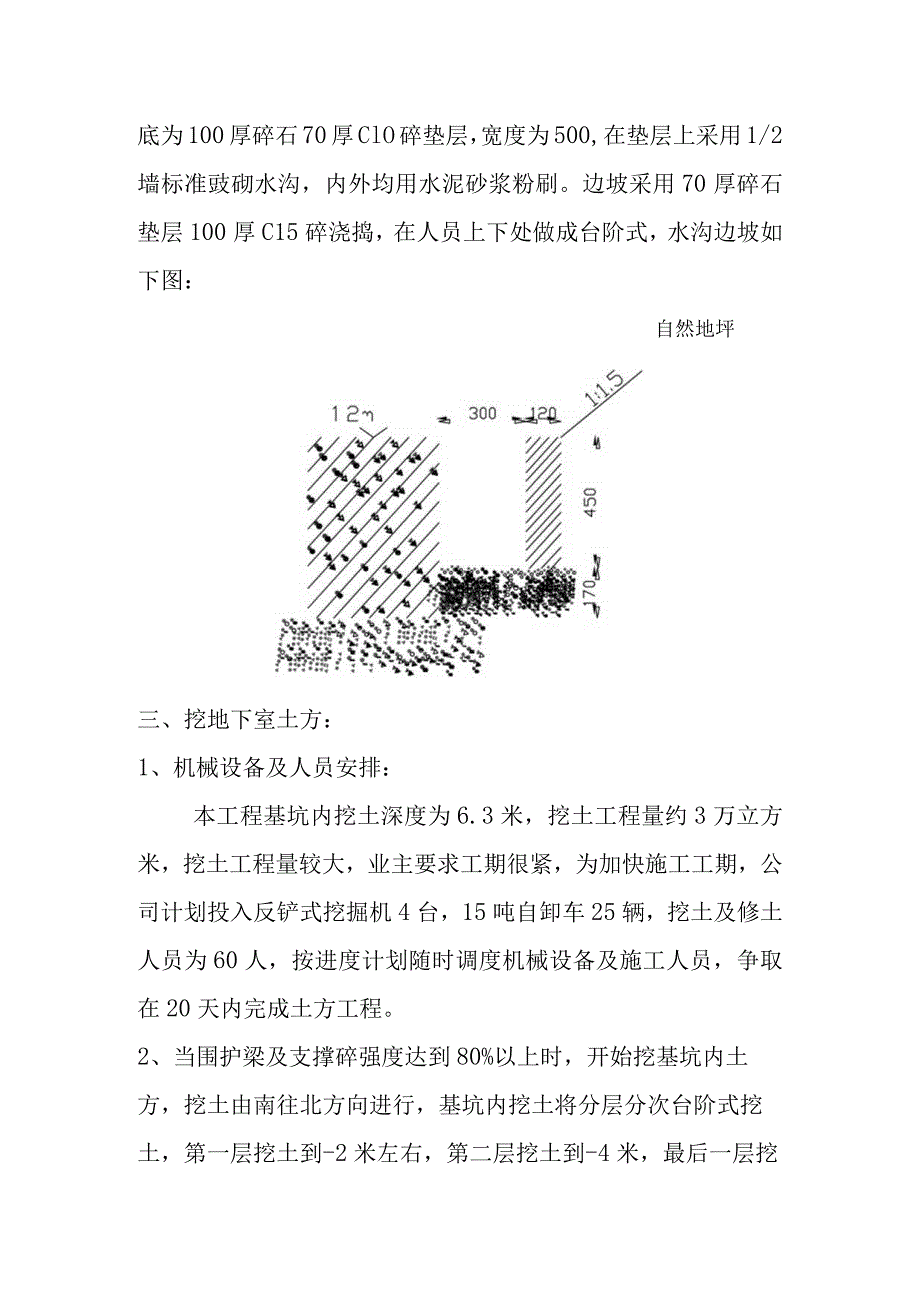

2、成,最厚达5.2米,透水性强,必须做好排水工作。二、围护结构1、按围护结构平面图,先从南往北方向挖土,挖土深度在L6米左右,放坡系数为L0.5,中间无支撑梁处暂不挖土,作为临时施工场地,压顶梁四周留600宽工作面,做好排水沟,约30米设一集水坑,挖出的土方全部外运,凿桩头做垫层按常规方法浇好环梁及支撑,按围护设计方案设好监测点,在压顶梁四周埋设予埋铁100*1002000,以备焊接围护栏杆。2、边坡及排水沟:在围护梁浇捣完后,用挖机对压顶梁边做L1.5边坡,坡底到梁边做300宽排水沟,水沟面与压顶梁平,排水沟底为100厚碎石70厚ClO碎垫层,宽度为500,在垫层上采用1/2墙标准豉砌水沟,内

3、外均用水泥砂浆粉刷。边坡采用70厚碎石垫层100厚C15碎浇捣,在人员上下处做成台阶式,水沟边坡如下图:自然地坪三、挖地下室土方:1、机械设备及人员安排:本工程基坑内挖土深度为6.3米,挖土工程量约3万立方米,挖土工程量较大,业主要求工期很紧,为加快施工工期,公司计划投入反铲式挖掘机4台,15吨自卸车25辆,挖土及修土人员为60人,按进度计划随时调度机械设备及施工人员,争取在20天内完成土方工程。2、当围护梁及支撑碎强度达到80%以上时,开始挖基坑内土方,挖土由南往北方向进行,基坑内挖土将分层分次台阶式挖土,第一层挖土到-2米左右,第二层挖土到-4米,最后一层挖到-6米,在桩顶标高以上300M

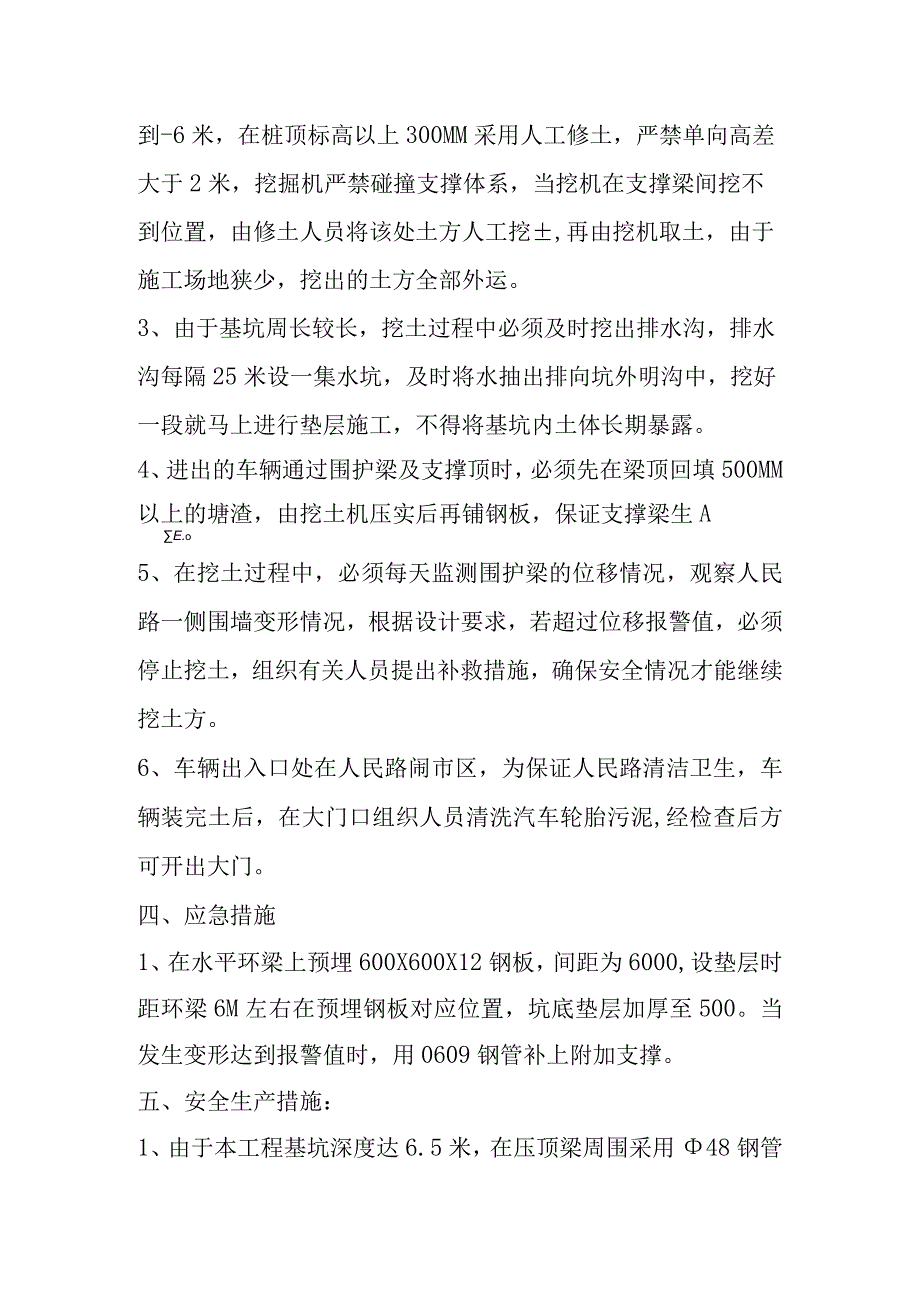

4、M采用人工修土,严禁单向高差大于2米,挖掘机严禁碰撞支撑体系,当挖机在支撑梁间挖不到位置,由修土人员将该处土方人工挖,再由挖机取土,由于施工场地狭少,挖出的土方全部外运。3、由于基坑周长较长,挖土过程中必须及时挖出排水沟,排水沟每隔25米设一集水坑,及时将水抽出排向坑外明沟中,挖好一段就马上进行垫层施工,不得将基坑内土体长期暴露。4、进出的车辆通过围护梁及支撑顶时,必须先在梁顶回填500MM以上的塘渣,由挖土机压实后再铺钢板,保证支撑梁生AE.o5、在挖土过程中,必须每天监测围护梁的位移情况,观察人民路一侧围墙变形情况,根据设计要求,若超过位移报警值,必须停止挖土,组织有关人员提出补救措施,确

5、保安全情况才能继续挖土方。6、车辆出入口处在人民路闹市区,为保证人民路清洁卫生,车辆装完土后,在大门口组织人员清洗汽车轮胎污泥,经检查后方可开出大门。四、应急措施1、在水平环梁上预埋600X600X12钢板,间距为6000,设垫层时距环梁6M左右在预埋钢板对应位置,坑底垫层加厚至500。当发生变形达到报警值时,用0609钢管补上附加支撑。五、安全生产措施:1、由于本工程基坑深度达6.5米,在压顶梁周围采用48钢管焊好围护栏杆,高度为L5米,并且设20CM高踢脚板,踢脚板采用18厚九夹板,在人员上下出入口,安装好钢管爬梯,在基它位置挂好禁令标志,不得在基坑边往下抛物。2、必须按设计要求每天监测围

6、护梁支撑及临边围墙位移数据,发现情况及时采取措施,暂停挖土方,及时疏散人员。待有可靠的安全措施后继续挖土方。3、挖土中发现管道、电缆及其它埋设物应及时报告,不得擅自处理。4、每日或雨后必须检查土壁及支撑稳定情况,在确保安全的情况下继续工作,并且不得将物件堆在支撑上,更不能在支撑梁上行走或站立。5、机械挖土在作业中进铲不应过深,提升不应过猛。6、因本工程土质较差,挖土时,采用20厚钢板铺垫,运土汽车不宜靠近基坑平行行驶,防止坍方翻车。7、配合拉铲的清坡、清底工人,不准在机械回转半径内工作。8、场内道路应及时修整,确保车辆安全畅通,各种车辆应有专人负责指挥引导。9、修土人员必须按设计标高做好清底工

7、作,不得超挖。10、挖土机械不得在施工中碰撞支撑,以免引起支撑体系破坏。浙江曙光建设总承包公司宁波分公司202*年9月24日安全生产十项注意事项:一、工作前穿戴好规定的劳动防护品,检查设备及作业场地,做到安全可靠。二、不违章作业,并监督制止他人违章作业。三、不准擅自开动别人操作的机械,电器开关设备。登高作业应戴好安全带、安全帽、并有专人监护、防止坠落,严禁向下乱抛工具和设备零件。四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。保持设备齐全有效灵敏可靠。五、不准随意启动设备。机器设备停机检查或修理时,应切断电源并悬挂警示牌,取牌人应是挂牌人。开机时发出信号,听到回音确定安全后才能开机。六、不准吊装物及下行人。多人操作起重搬运要统一指挥,密切配合。不准超负荷使用机器。七、不在易燃物品附近吸烟动火,不乱扔垃圾。八、不在厂内无证驾驶机动车辆,机动车进出车间转弯必须鸣号减速。车辆行驶中严禁爬上跳下。九、工作时精力集中,不准打闹、赤脚、赤膊、穿拖鞋和高跟鞋。十、上班时间不准怠工、滋事、脱岗或擅离职守。有事请假经领导批准后方可离开岗位。
