1、某酒店工程蒸汽系统施工方案（示范文本）1 .通用技术要领1.1. 工程所用的管件、管材、阀件入库前需按要求验明材质、核对质保书、规格、型号等，入库前还应作外观检查，合格后方能入库，并分门别类做好标识。1.2. 严格做好隐蔽工程和中间交工工程验收工作，验收工作应由有关方签证认可方为有效，中间交工应做好接口工作。1.3. 管道安装前，清除内部污垢和杂物，安装中断或完毕的敞口处，一定要临时封闭好，以免杂物进入。1.4. 组装好的管线必须检查管道的标高、坐标及附件是否符合设计要求，连接的平行度垂直度应符合标准。1.5. 对关键部位要注意“五防”，即防倒坡、防错接、防松动、防堵塞、防渗漏。1.6. 管道
2、安装以焊接方式连接为主。1.7. 如果小口径管道或工作压力小于LOMPa时，管道可以采用丝扣连接。管子丝扣连接，派专人套丝，套丝时与使用的管件实际情况检查配合情况，加工时，管子螺纹应规则，如有断丝或缺丝，应不大于螺纹全扣数的10%,管件紧固后，外露23牙，并应将外露螺纹上的填料清理干净，并应及时刷涂防锈漆。1.8. 无缝钢管采用对口焊接，焊接应根据钢管的厚度在对口时留有一定的间隙，并按规范规定开坡U603o,不得有“未焊透”存在。焊缝应平整、饱满、焊高、焊宽及错口应符合规范规定，焊瘤、飞溅药渣等及时处理，并刷二度防锈漆，法兰连接时，法兰盘之间垫片厚度为3mm的石棉橡胶垫片。1.9. 管道安装过
3、程中，分阶段进行水压试验，在管道系统安装完毕后再全面检查，核对已安装管子、阀门、垫片、紧固件等，全部符合设计和技术规范规定后，把不宜和管道一起试压的配件拆除，换上临时短管，所有开口处进行封闭，并从最低处灌水，高处放气对试压合格的管道进行吹洗工作，直至污垢冲净为止,并做好各项吹扫清洗记录和试压记录等工作。1.10. 预制管道支架，不允许气割下料、害I孔，不允许电焊穿孔，应采用无齿锯下料，加工完毕刷防锈漆后方可安装，间距符合规范要求，埋设平整牢固，与管道接触紧密牢固，排列整齐。1.11. 在阀门安装之前要作严格的外观检查应符合下列要求：1）阀杆与阀芯之间的联接应灵活，可靠。2）阀盖与阀体结合良好。

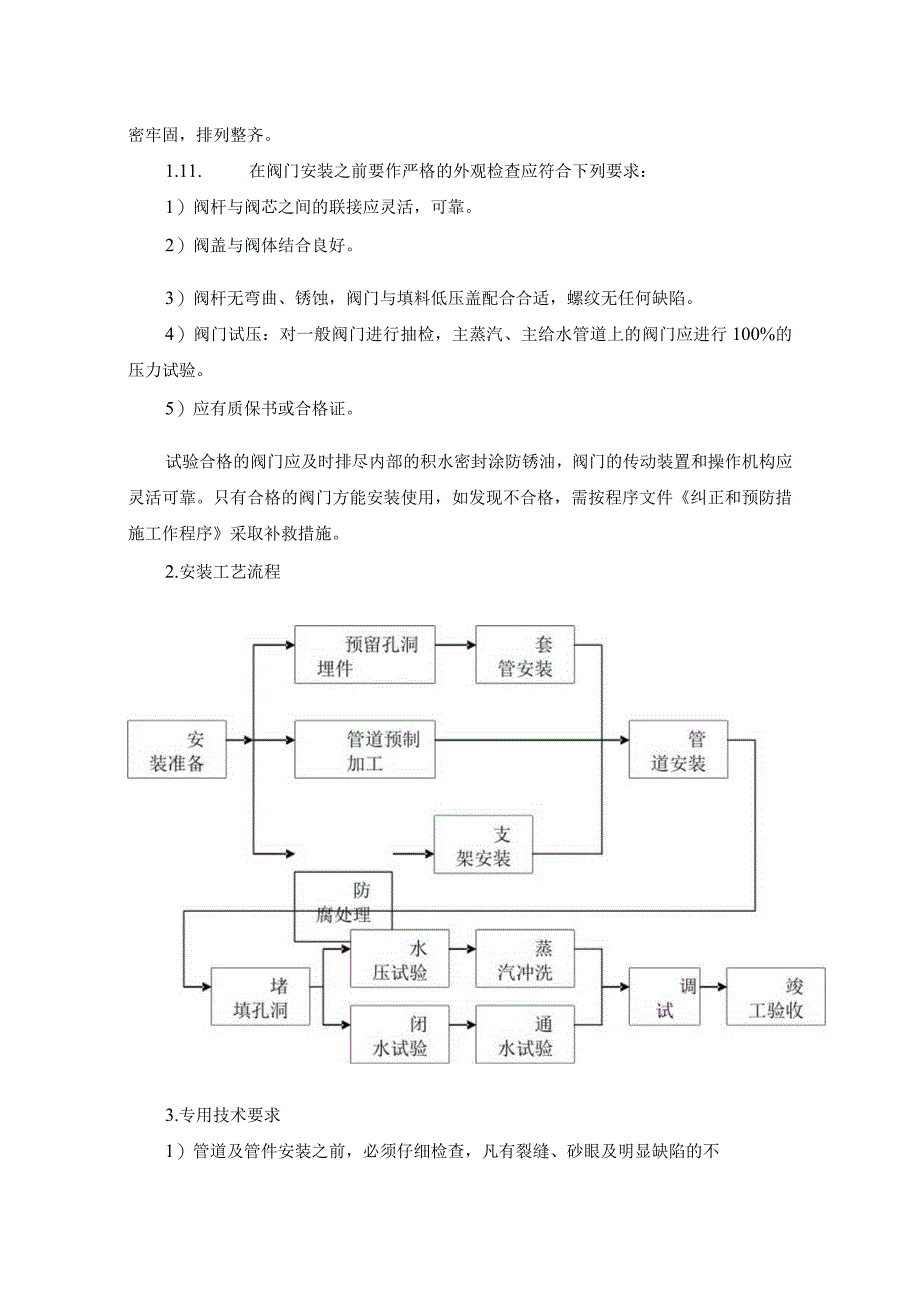

4、3）阀杆无弯曲、锈蚀，阀门与填料低压盖配合合适，螺纹无任何缺陷。4）阀门试压：对一般阀门进行抽检，主蒸汽、主给水管道上的阀门应进行100%的压力试验。5）应有质保书或合格证。试验合格的阀门应及时排尽内部的积水密封涂防锈油，阀门的传动装置和操作机构应灵活可靠。只有合格的阀门方能安装使用，如发现不合格，需按程序文件纠正和预防措施工作程序采取补救措施。2.安装工艺流程3.专用技术要求1）管道及管件安装之前，必须仔细检查，凡有裂缝、砂眼及明显缺陷的不得使用;2）阀门安装位置、方向、高度等应符合设计要求，不得反装，安装带手柄的阀门，手柄不得向下。3）电磁阀、调节阀、热力膨胀阀、升降式止回阀等阀，均应垂直

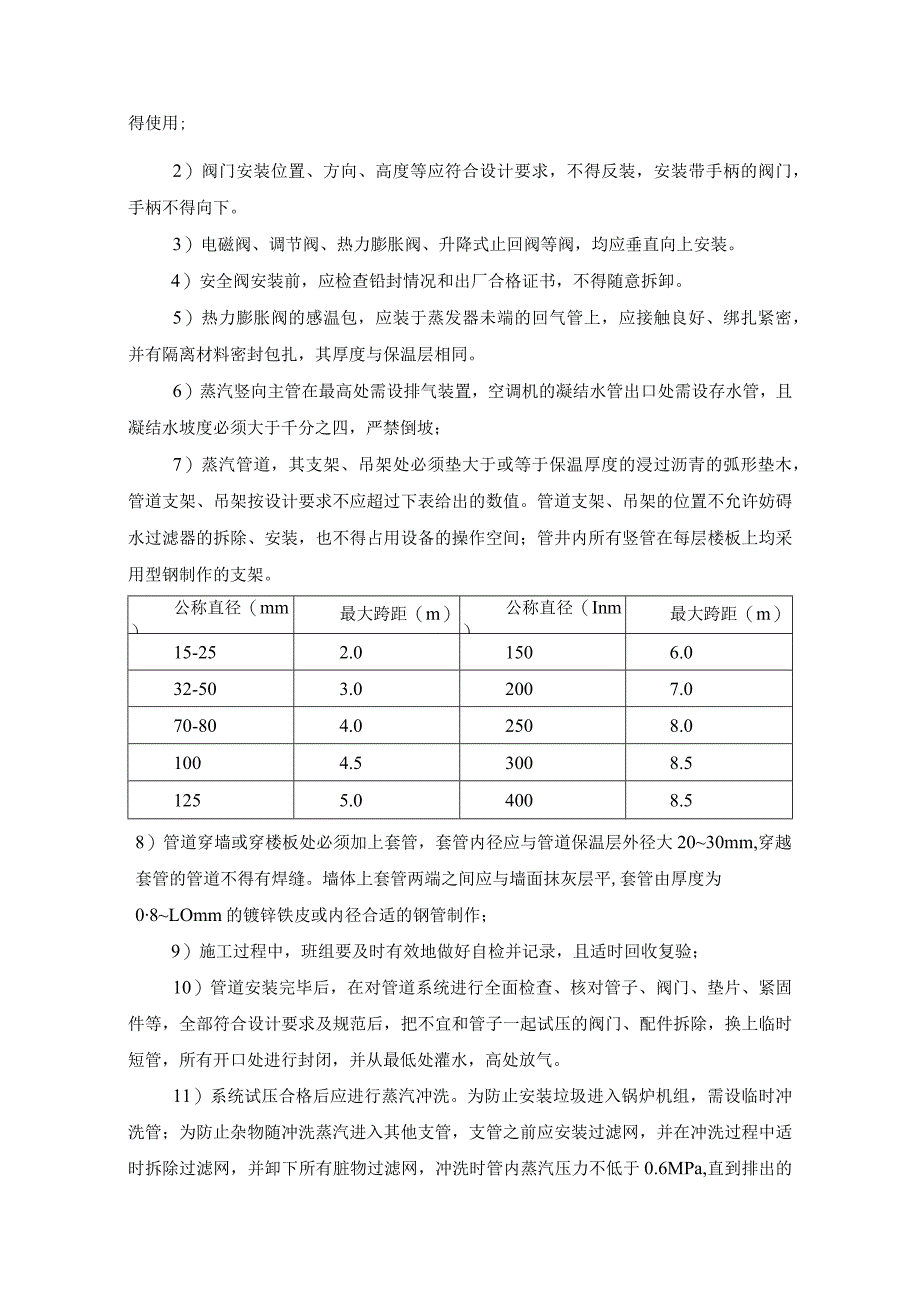

5、向上安装。4）安全阀安装前，应检查铅封情况和出厂合格证书，不得随意拆卸。5）热力膨胀阀的感温包，应装于蒸发器未端的回气管上，应接触良好、绑扎紧密，并有隔离材料密封包扎，其厚度与保温层相同。6）蒸汽竖向主管在最高处需设排气装置，空调机的凝结水管出口处需设存水管，且凝结水坡度必须大于千分之四，严禁倒坡；7）蒸汽管道，其支架、吊架处必须垫大于或等于保温厚度的浸过沥青的弧形垫木，管道支架、吊架按设计要求不应超过下表给出的数值。管道支架、吊架的位置不允许妨碍水过滤器的拆除、安装，也不得占用设备的操作空间；管井内所有竖管在每层楼板上均采用型钢制作的支架。公称直径（mm）最大跨距（m）公称直径（Inm）最大
6、跨距（m）15-252.01506.032-503.02007.070-804.02508.01004.53008.51255.04008.58）管道穿墙或穿楼板处必须加上套管，套管内径应与管道保温层外径大2030mm,穿越套管的管道不得有焊缝。墙体上套管两端之间应与墙面抹灰层平,套管由厚度为08LOmm的镀锌铁皮或内径合适的钢管制作；9）施工过程中，班组要及时有效地做好自检并记录，且适时回收复验；10）管道安装完毕后，在对管道系统进行全面检查、核对管子、阀门、垫片、紧固件等，全部符合设计要求及规范后，把不宜和管子一起试压的阀门、配件拆除，换上临时短管，所有开口处进行封闭，并从最低处灌水，高处
7、放气。11）系统试压合格后应进行蒸汽冲洗。为防止安装垃圾进入锅炉机组，需设临时冲洗管；为防止杂物随冲洗蒸汽进入其他支管，支管之前应安装过滤网，并在冲洗过程中适时拆除过滤网，并卸下所有脏物过滤网，冲洗时管内蒸汽压力不低于0.6MPa,直到排出的蒸汽靶板上无杂物为止，每根管道的冲洗次数不得少于3次。12）管道试压冲洗合格后，方可进行保温施工。13）施工过程中，无论是班与班之间，工序与工序之间应及时严格做好隐蔽过程和中间交工工程验收工作，验收记录应由有关方面签证认可方为有效。4.系统竣工验收锅炉系统（含水处理、燃油等）安装完毕后，应交当地技术监督局进行检查、验收，验收合格并签署合格证明后，还应对全系统进行试运行。试运行应编制方案，方案应经业主、监理（锅检所）审核批准。按批准的方案进行试运行。试运行时锅炉制造厂家应派人在现场参加试运行。4.1. 验收交接程序交付4.2.工交付时，向业主提供下列文件：a）竣工图b）设备、主要材料、制品和零部件的检验合格证和出厂合格证c）试压和冲洗记录d）试车记录e）分项工程质量评定记录f）调试报告g）锅炉安装合格证
