1、楼承板的规格型号特点安装工艺完整方案楼承板楼承板，也叫压型钢板、钢承板、钢楼承板。最早的叫法叫压型钢板，所有经压板机压制成型的钢板的统称。楼承板是采用镀锌钢板经馄压冷弯成型，其截面成V型、U型、梯形或类似这几种形状的波形,主要用作永久性模板，也可被选为其他用途。楼承板的叫法组合楼板，楼承板，钢承板，压型钢板，楼层板，钢楼承板，组合楼层板，镀锌钢承板，镀锌楼层板，镀锌楼承板，组合楼承板，组合楼板,楼面钢承板，建筑压型钢板，组合楼板等，又分为：开口楼承板，全闭口型楼承板，燕尾式楼承板（也叫缩口型楼承板）等楼承板的应用产品广泛用于电厂、电力设备公司、汽车展厅、钢结构厂房、水泥库房、钢结构办公室、机场

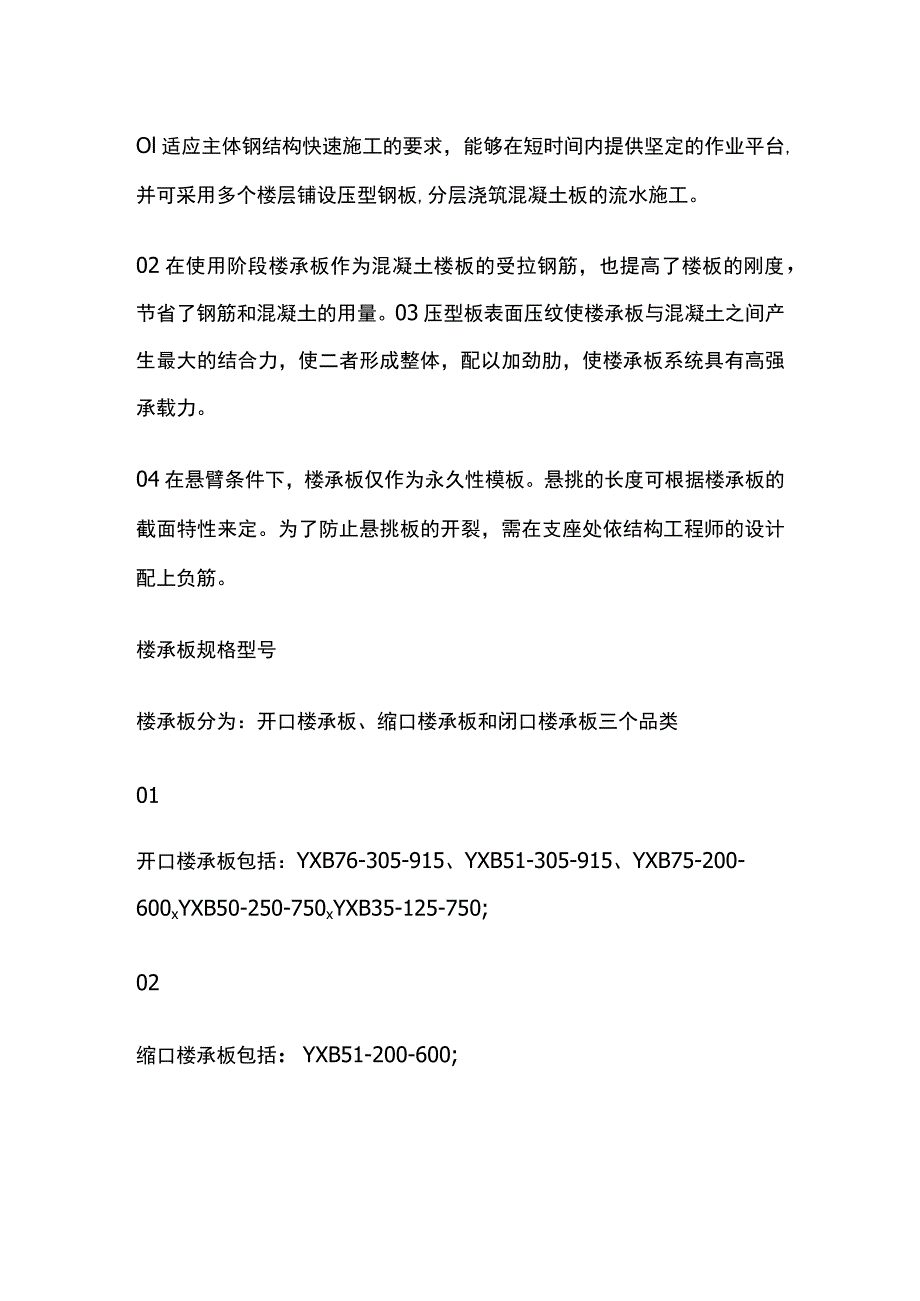

2、候机楼、火车站、体育场馆、音乐厅、大剧院、大型超市、物流中心、奥运场馆体育场馆等钢结构建筑。适应主体钢结构快速施工的要求,能够在短时间内提供坚定的功课平台,并可采用多个楼层铺设压型钢板,分层浇筑混凝土板的流水施工。楼承板的特点Ol适应主体钢结构快速施工的要求，能够在短时间内提供坚定的作业平台,并可采用多个楼层铺设压型钢板,分层浇筑混凝土板的流水施工。02在使用阶段楼承板作为混凝土楼板的受拉钢筋，也提高了楼板的刚度，节省了钢筋和混凝土的用量。03压型板表面压纹使楼承板与混凝土之间产生最大的结合力，使二者形成整体，配以加劲肋，使楼承板系统具有高强承载力。04在悬臂条件下，楼承板仅作为永久性模板。悬
3、挑的长度可根据楼承板的截面特性来定。为了防止悬挑板的开裂，需在支座处依结构工程师的设计配上负筋。楼承板规格型号楼承板分为：开口楼承板、缩口楼承板和闭口楼承板三个品类01开口楼承板包括：YXB76-305-915、YXB51-305-915、YXB75-200-600xYXB50-250-750xYXB35-125-750;02缩口楼承板包括：YXB51-200-600;闭口楼承板包括：YXB65-185-555、YXB66-240-720、YXB65-170-510sYXB46-200-600sYXB40-185-740o上闭口楼承板中开口楼承板下闭口楼承板楼承板安装工艺楼承板的施工工艺流程大
4、体是这样的：弹线一清板一吊运一布板一切割一压合一侧焊T端焊一留洞一封堵一验收一栓钉一布筋一埋件一浇筑T养护。当然这么多的流程是离不开好的劳动组织，以下过程也可按照现场实际情况另行处理。劳动组织要分两组，（河南千万间联合编辑）第一组负责运料，包括清料、倒运，直至按照施工进度准确无误珈各楼承板吊运至施工部位，包括起重工为5人；第二组负责铺设，包括布筋、裁切、安装、留洞。每3人为一小组，负责一个节间，4个小组在同一作业层同时作业。下道工序绑扎钢筋与浇筑混凝土时应留派专人对铺设的楼承板加强维护。具体的做法法是：先在铺板区弹出钢梁的中心线，主梁的中心线是铺设楼承板固定位置的控制线。由主梁的中心线控制楼承
5、板搭接钢梁的搭接宽度，并决定楼承板与钢梁熔透焊接的焊点位置。次梁的中心线将决定熔透焊栓钉的焊接位置。因楼承板铺设后难以观测次梁翼缘的具体位置，故将次梁的中心线及次梁翼缘宽度返弹在主梁的中心线上，固定栓钉时应将次梁的中心线及次梁翼缘宽度再返弹到次梁面上的楼承板上。2在堆料场地将楼承板分层分区按料单清理出，并注明编号，区分清楚层、区、号，用记号笔标明，并准确无误地运至施工指定部位。3吊运时采用专用软吊索，以保证楼承板板材整体不变形、局部不卷边。钢结构设计多层的一般采用3层一节柱安装工艺，（单层的就不用多说了）安装楼承板时与钢结构柱梁同步施工，至少应相差3层。因此楼承板吊运时只能从上层的梁柱间穿套，
6、而起重工应分层在梁柱间控制。4采用等离子切割机或剪板钳裁剪边角，裁切放线时富余量应控制在5mm范围内,浇筑混凝土时应采取措施，防止漏浆。楼承板与楼承板侧板间连接采用咬口钳压合，使单片楼承板间连成整板。先点焊楼承板侧边，再固定两端头，最后采用栓钉固定。6加强混凝土养护。楼承板的构造及使用方法楼承板型材厚0.8mm、1.0mmx1.2mm宽688mm940mm,高51mm76mm,工程楼面楼承板与钢筋混凝土结构共同作用，系复合结构。楼承板铺设与钢梁连接，板端头与钢梁熔透点焊，中间采用栓钉与钢梁穿透熔焊；楼承板间用专用夹紧钳咬合压孔连接；堵头用专用镀锌堵头板与楼承板及钢梁点焊。如果是带弧形区楼承板异
7、型裁切采用等离子切割机切割，其切口光滑，表面镀锌层完整。楼承板焊接采用手工电弧点焊，焊条为E4303,直径3.2mm,熔透焊接点为16mm.原设计焊点间距305mm后将焊点增加1倍以确保操作人员行走时楼承板不变形，混凝土浇筑时楼承板端头不漏浆。当楼面层结构标高变化不一致时，采取加焊型钢措施，使水平结构呈台阶过渡，当降低标高时工字梁腹板加焊角钢；抬升标高时工字梁翼缘加焊槽钢。当遇到楼面有预留洞口时尺寸一般是大于500mm500mm时采用先开洞措施，即在钢梁上加焊型钢托梁分隔，增加洞口刚度，网片钢筋在洞口断开，并与型钢焊接；洞口尺寸小于500mm500mm时采取后开洞措施，即在楼承板上增加堵头分割
8、板，网片钢筋贯通，混凝土浇筑成型后可剪断钢筋第三代钢筋桁架楼承板是将楼板中的钢筋在工厂采用进口设备加工成钢筋桁架，并将钢筋桁架与镀锌钢板在工厂焊接成一体的组合模板。该模板系统是将混凝土楼板中的钢筋与施工模板组合为一体，组成一个在施工阶段能够承受湿混凝土自重及施工荷载的承重构件，并且该构件在施工阶段可作为钢梁的侧向支撑使用。在使用阶段，钢筋桁架与混凝土共同工作，承受使用荷载。1桁架楼板受力模式及组合模式合理，具有现浇混泥土整体刚性，能轻松地完成双向板施工及使用，而普通的压型板下皮垂直于肋方向钢筋无法部。2在施工中梁间距3米以上，普通的压型板基本上就要加设临时支撑；钢筋桁架模板最大无支撑间距可达5米以上。3在桁架模板上临时开洞，基本无需加固，而且机电线、管铺设方便。钢板不参与受力、无需耐火及防腐涂料，亦无需担心过火后修复问题,既安全又经济，板底平整、净高有保证，楼板双向刚度一致、抗震性能好，解决闭口板双向配筋问题，钢筋间距及混凝土保护层厚度有保证。5双向板设计及施工简便，适用于大跨度厂房，镀层合理、栓钉焊接质量可靠、端部无需穿透焊，楼板抗剪性能好。
