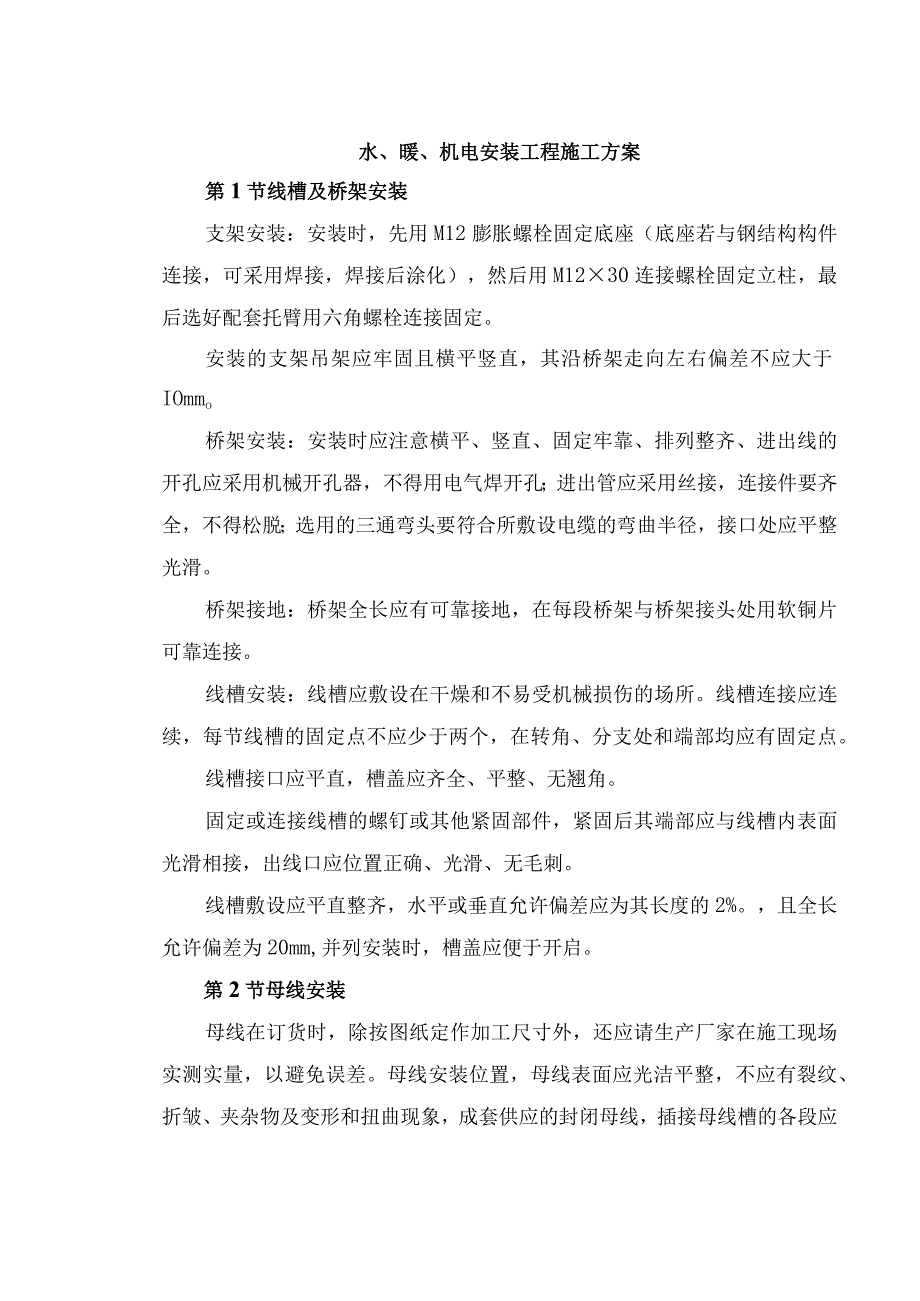

1、水、暖、机电安装工程施工方案第1节线槽及桥架安装支架安装：安装时，先用M12膨胀螺栓固定底座（底座若与钢结构构件连接，可采用焊接，焊接后涂化），然后用M1230连接螺栓固定立柱，最后选好配套托臂用六角螺栓连接固定。安装的支架吊架应牢固且横平竖直，其沿桥架走向左右偏差不应大于IOmmo桥架安装：安装时应注意横平、竖直、固定牢靠、排列整齐、进出线的开孔应采用机械开孔器，不得用电气焊开孔；进出管应采用丝接，连接件要齐全，不得松脱；选用的三通弯头要符合所敷设电缆的弯曲半径，接口处应平整光滑。桥架接地：桥架全长应有可靠接地，在每段桥架与桥架接头处用软铜片可靠连接。线槽安装：线槽应敷设在干燥和不易受机械损

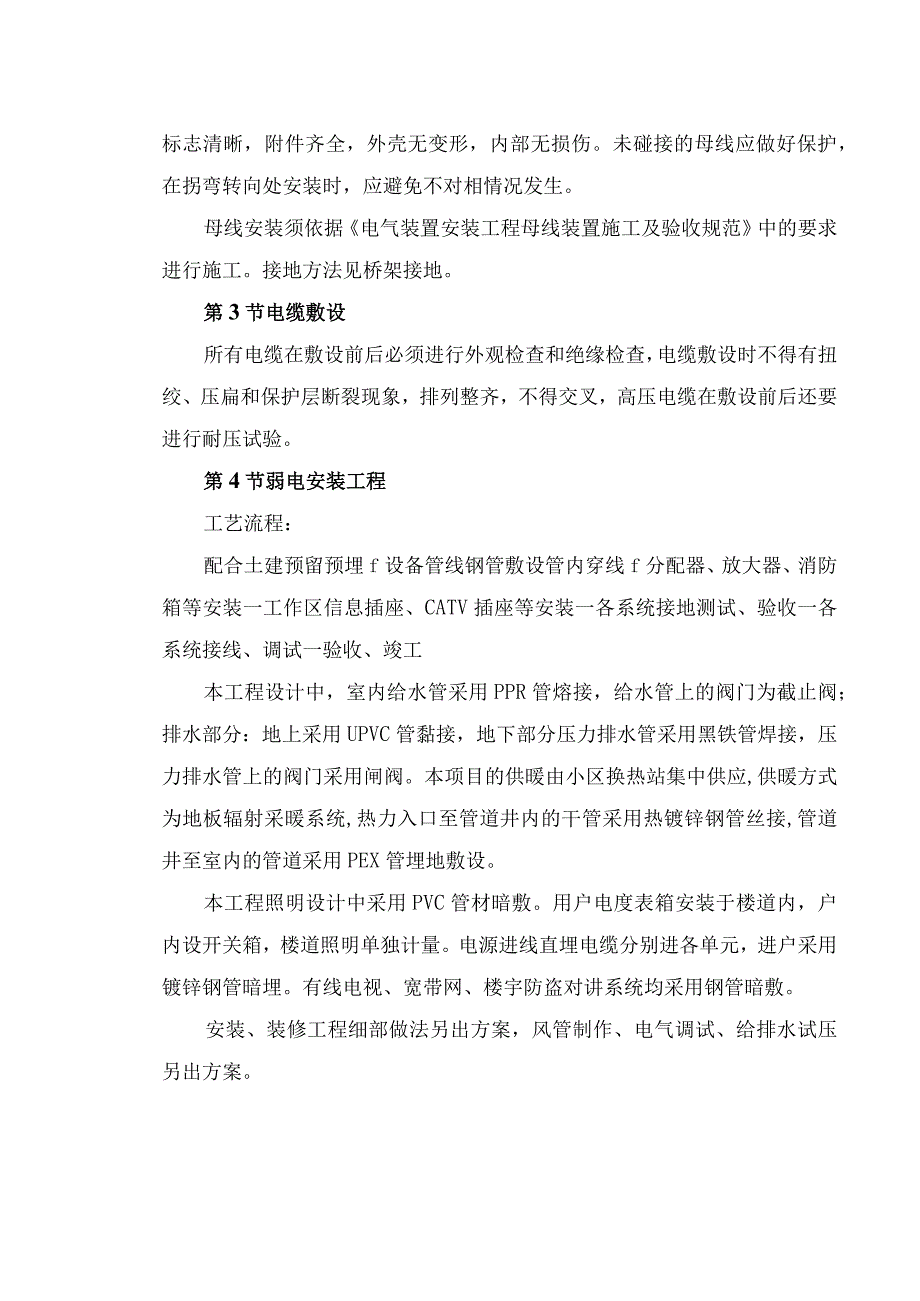

2、伤的场所。线槽连接应连续，每节线槽的固定点不应少于两个，在转角、分支处和端部均应有固定点。线槽接口应平直，槽盖应齐全、平整、无翘角。固定或连接线槽的螺钉或其他紧固部件，紧固后其端部应与线槽内表面光滑相接，出线口应位置正确、光滑、无毛刺。线槽敷设应平直整齐，水平或垂直允许偏差应为其长度的2%。，且全长允许偏差为20mm,并列安装时，槽盖应便于开启。第2节母线安装母线在订货时，除按图纸定作加工尺寸外，还应请生产厂家在施工现场实测实量，以避免误差。母线安装位置，母线表面应光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象，成套供应的封闭母线，插接母线槽的各段应标志清晰，附件齐全，外壳无变形，内部无损
3、伤。未碰接的母线应做好保护，在拐弯转向处安装时，应避免不对相情况发生。母线安装须依据电气装置安装工程母线装置施工及验收规范中的要求进行施工。接地方法见桥架接地。第3节电缆敷设所有电缆在敷设前后必须进行外观检查和绝缘检查，电缆敷设时不得有扭绞、压扁和保护层断裂现象，排列整齐，不得交叉，高压电缆在敷设前后还要进行耐压试验。第4节弱电安装工程工艺流程：配合土建预留预埋f设备管线钢管敷设管内穿线f分配器、放大器、消防箱等安装一工作区信息插座、CATV插座等安装一各系统接地测试、验收一各系统接线、调试一验收、竣工本工程设计中，室内给水管采用PPR管熔接，给水管上的阀门为截止阀；排水部分：地上采用UPVC

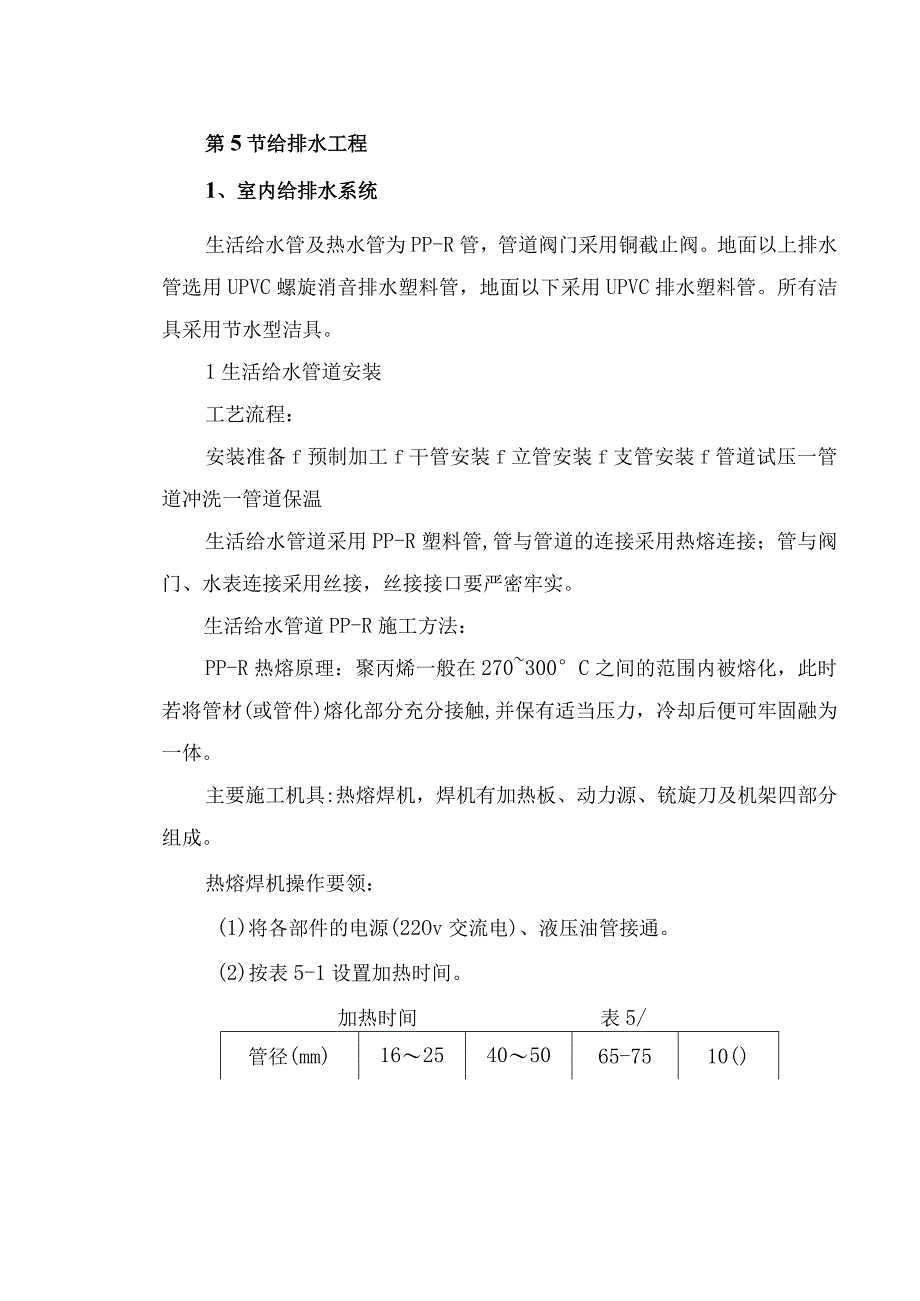

4、管黏接，地下部分压力排水管采用黑铁管焊接，压力排水管上的阀门采用闸阀。本项目的供暖由小区换热站集中供应,供暖方式为地板辐射采暖系统,热力入口至管道井内的干管采用热镀锌钢管丝接,管道井至室内的管道采用PEX管埋地敷设。本工程照明设计中采用PVC管材暗敷。用户电度表箱安装于楼道内，户内设开关箱，楼道照明单独计量。电源进线直埋电缆分别进各单元，进户采用镀锌钢管暗埋。有线电视、宽带网、楼宇防盗对讲系统均采用钢管暗敷。安装、装修工程细部做法另出方案，风管制作、电气调试、给排水试压另出方案。第5节给排水工程1、室内给排水系统生活给水管及热水管为PP-R管，管道阀门采用铜截止阀。地面以上排水管选用UPVC螺
5、旋消音排水塑料管，地面以下采用UPVC排水塑料管。所有洁具采用节水型洁具。1生活给水管道安装工艺流程：安装准备f预制加工f干管安装f立管安装f支管安装f管道试压一管道冲洗一管道保温生活给水管道采用PP-R塑料管,管与管道的连接采用热熔连接；管与阀门、水表连接采用丝接，丝接接口要严密牢实。生活给水管道PP-R施工方法：PP-R热熔原理：聚丙烯一般在270300C之间的范围内被熔化，此时若将管材(或管件)熔化部分充分接触,并保有适当压力，冷却后便可牢固融为一体。主要施工机具:热熔焊机，焊机有加热板、动力源、铳旋刀及机架四部分组成。热熔焊机操作要领：(1)将各部件的电源(22Ov交流电)、液压油管接
6、通。(2)按表5-1设置加热时间。加热时间表5/管径(mm)1625405065-7510()加热时间(min)915152014222030冷却时间按管径确定，需要520min不等。将待焊管材夹紧固定在机架上，若是DNlIO的管材，直接用机架夹紧；或用变径夹具夹紧。(3)将机架打开，放入铳刀，旋转固定旋纽，将铳刀固定在机架上。(4)起动铳刀，闭合夹具，对管材端面进行旋削，当形成连续的切削时，打开夹具，关闭铳刀。(5)取下铳刀，闭合夹具，检查管材两端面的间隙，间隙量不得大于规定值，检查管面的对中性。(6)检查加热板温度是否适宜(28510oC),此时加热板的红灯表现为亮或闪烁。(7)检查系统的
7、拖动压力并记录，将加热板置于机架上，闭合夹具，设定液压系统压力月，M=b+接缝压力。(8)待管材间凸起均匀且高度达到要求时，将压力降为风，同时按下吸热时间按钮，开始记录吸热时间，及=b+吸热压力。(9)到达吸热时间，发出“嘀”的声音，迅速打开夹具，取下加热板，冷却时间按管径确定，需要520min不等。将待焊管材夹紧固定在机架上，若是DNIIO的管材，直接用机架夹紧；或用变径夹具夹紧。(3)将机架打开，放入铳刀，旋转固定旋纽，将铳刀固定在机架(4)起动铳刀，闭合夹具，对管材端面进行旋削，当形成连续的切削时，打开夹具，关闭铳刀。(5)取下铳刀，闭合夹具，检查管材两端面的间隙，间隙量不得大于规定值，
8、检查管面的对中性。(6)检查加热板温度是否适宜(28510oC),此时加热板的红灯表现为亮或闪烁。(7)检查系统的拖动压力A并记录，将加热板置于机架上，闭合夹具，设定液压系统压力力，PI=+接缝压力。(8)待管材间凸起均匀且高度达到要求时，将压力降为72,同时按下吸热时间按钮，开始记录吸热时间，P=b+吸热压力。(9)到达吸热时间，发出“嘀”的声音，迅速打开夹具，取下加热板，迅速闭合夹具，在规定时间均匀将压力由0调节到，同时按下冷却按钮，记录冷却时间。R=b+吸热压力。(10)到达冷却时间，发出连续的“嘀嘀”声，再按一次冷却时间按钮。（三）取下焊好的管材，准备下一管材的焊接。在PP-R管与钢管
9、(件)或钢阀门连接处应使用钢塑转换接头。在一些情况下，管子需加热弯曲，但无论如何，不能用明火直接加热，应用吹风机代替，在140。C时可弯曲管道，曲率半径如表5-2所示。管径2d2532405063最小弯曲半径R=Bd160200256320400500管道最小弯曲半径表52管道支架、吊架、管卡安装位置应正确、平正、牢固，支架与管子之间应用橡胶板隔开，或直接用塑料管卡，且接触紧密，活动支架的活动面与支承面接触应良好，移动灵活，吊架的吊杆应垂直，丝扣完整，锈蚀、污垢应清除干净，油漆均匀，无漏涂。PP-R管材的安装方式与普通金属管相同，与普通金属管相比，PP-R管材的线性膨胀率具有更大的优势，管材能
10、暗装或明装，PP-R管材及配件的重量只有普通金属管材的1/9,所以在安装中具有简便、快捷、清洁的特点。对PP-R管材来说，线性膨胀支持点可完成在水平方向上，明确管子在轴线方向上可自由移动，如果碰到U形和。形管时，应在施工时考虑到膨胀因素，固定支撑和移动支撑的选择应如管架示意图所示，避免损坏管材表面。在安装时，管子能在线性方向上延长，通常四个弯头和明确管子的长度就能胜任。度，自由朝向（轴向）长度，一般从下式5-1可计算出：式中ZS二CX2/1.S二自由朝向长度，mm；分管子外径，mm；/二伸长度，mm；上材质系数，PPY为3。安装期间，曲形桥管被用在交叉点位置上，以便使管子两端仍在同一平面上。固
11、定支撑被用于明确管子支撑点，不希望管子移动，与移动支撑相比，固定支撑更牢固，管配件构成了固定支撑，在改变方向的交叉点上，不能用固定支撑，固定支撑间的距离应被选择如图所示，以便管的长度不受影响，总体上管的伸长度取决于自由低垂部分，管道支架示意图表示了管的伸长作用和如何掌握这一点。在一些情况下，管子需加热弯曲，但无论如何，不能用明火加热，应用吹风机代替，在140时可弯曲管子。水平管子两管架间的距离取决于诸如：材料、墙的厚度、管重和温度。两管架在垂直方向上的距离表53D支撑点长度（给水管）mm230tC40C50*C60,C70C80eC16F7070656560552080757075656060
12、258585N80757570321009590858075704011011010510095908550125120115110105100906314u130130125120115105管道水压试验前，应编制试验设计，其内容应包括:后背及堵板的设计；进水管路、排汽孔、集排水孔的设计；加压设备、压力计的选择及安装的设计；排水疏导措施；升压分段的划分及观测制度的规定；试验管段的稳定措施。安全措施：管道水压试验的分段长度不宜大于1.Okmo试压用水泵、压力计应安装在试压段下游的端部与管道轴线相垂直的支管上。管道水压试验时，PP-R管与试压设备、管件、仪表、阀门等连接时应采用专用异质接头，PP
13、-R管末端应用专用堵头，与不参与试压的设备、仪表等部位隔绝。试验完毕，切除试压用管件，及其占用管道部分。2.阀门安装(1)阀门进场后要进行认真的检查，其规格、型号是否与设计一致，并有生产厂家的合格证、质保书等有关技术资料。(2)安装阀门前按规范应进行检查试验，阀门安装前抽检试验合格后才能进行安装，并检查填料是否完好，压盖螺栓是否有足够的调节余量；并做好试压记录。(3)法兰或螺纹连接的阀件应在关闭状态下安装，安装前应按设计核对型号，并根据介质流向确定其安装方向。3.水表安装水表应水平安装，并使水表外壳上的箭头与水流方向一致，切勿反装。水表前后应装设阀门；水表前应装有大于水表口径10倍的直管段。水
14、表外壳距墙面不大于30mm,水表中心距另一面的距离为450500mm,安装高度为6001200mm。4 .管道冲洗管道在交工使用前必须进行冲洗，冲洗应用自来水连续进行，应保证有充足的流量。5 .管道保温本工程的给水管道保温采用橡塑海绵，其保温厚度为10mm,其保温材质及厚度均应达到国家验收规范标准。2、生活排水管道安装工艺流程：安装准备一预制加工一干管安装一立管安装一支管安装一卡件固定f洞口封堵一闭水试验一通水通球试验本工程生活排水管地面以上排水管选用UPVC螺旋消音排水塑料管，采用黏接。地面以下排水管采用黑铁管，焊接。所有排水管应符合设计要求，管壁厚薄均匀，内外光滑清洁；内外径及管件造型规矩
