1、水泵安装施工方案1安装流程设备验收基础检查减振器安装水泵安装管道连接2安装工艺m安装流程技术要求1设备进场检验按水泵的装箱清单对水泵及配件进行清点,组织设备的开箱验收,检查水泵的主要参数是否符合设计参数,检查水泵的外观是否有损坏、锈蚀等缺陷。2基础检查水泵安装前,对水泵基础进行检查验收,检查水泵基础强度是否满足要求,检查表面是否平整、光滑,有无麻坑、露筋、蜂窝等缺陷,复核地脚螺栓的尺寸位置.3减振器安装本工程水泵减振采用减振台座加弹簧减振器的安装方式,将弹簧减振器按照水泵技术样本进行尺寸定位并安装在水泵基础上,然后将减振台座与弹簧减振器连接。弹簧减振器的型号、定位尺寸、选配数量等参数直接关系到

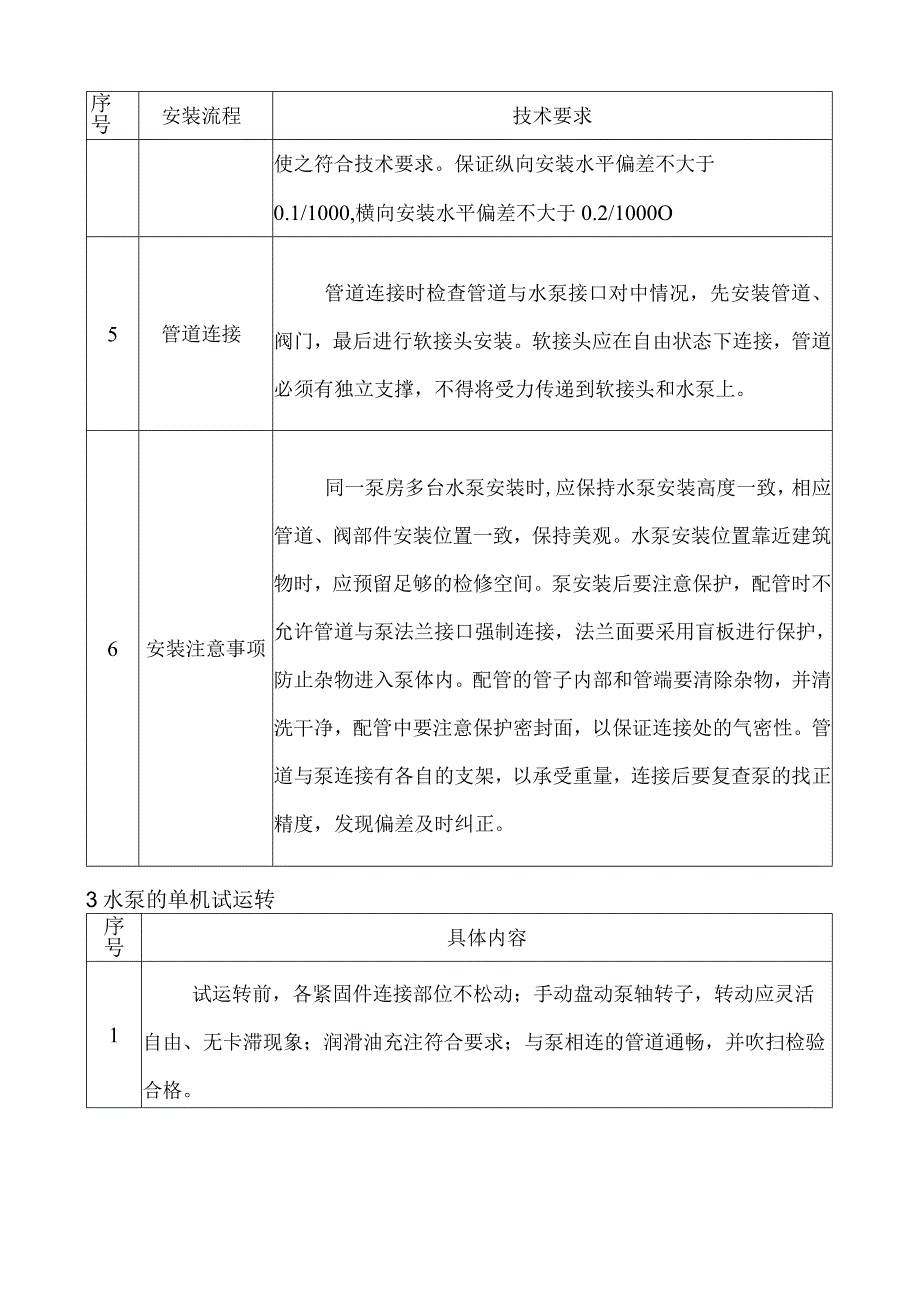

2、水泵的稳定性和减振效果,该参数的确定必须是经过厂家技术人员的精确核算,并征得设计师确认。4水泵安装将水泵吊装、运输到水泵房。用龙门架提升水泵至基础正上方,对准水泵与台座的螺栓孔,缓慢放下水泵,连接水泵与减振台座,泵就位后,首先要通过垫铁调整,以泵轴中心线为基准找正,以进、出口法兰面为基准找平,序号安装流程技术要求使之符合技术要求。保证纵向安装水平偏差不大于0.1/1000,横向安装水平偏差不大于0.2/1000O5管道连接管道连接时检查管道与水泵接口对中情况,先安装管道、阀门,最后进行软接头安装。软接头应在自由状态下连接,管道必须有独立支撑,不得将受力传递到软接头和水泵上。6安装注意事项同一泵

3、房多台水泵安装时,应保持水泵安装高度一致,相应管道、阀部件安装位置一致,保持美观。水泵安装位置靠近建筑物时,应预留足够的检修空间。泵安装后要注意保护,配管时不允许管道与泵法兰接口强制连接,法兰面要采用盲板进行保护,防止杂物进入泵体内。配管的管子内部和管端要清除杂物,并清洗干净,配管中要注意保护密封面,以保证连接处的气密性。管道与泵连接有各自的支架,以承受重量,连接后要复查泵的找正精度,发现偏差及时纠正。3水泵的单机试运转序号具体内容1试运转前,各紧固件连接部位不松动;手动盘动泵轴转子,转动应灵活自由、无卡滞现象;润滑油充注符合要求;与泵相连的管道通畅,并吹扫检验合格。2脱开联轴器点动电机,查看电机叶轮转向是否正确。然后启动电机进行试运行,运转2小时,运转稳定无异常现象为合格。3新联接并校对好联轴器,打开泵进水阀门,使泵和管路充满水,排尽空气后,点动电机,叶轮正常运转后再正式启动电动机,待泵出口压力稳定后,缓慢打开出口阀门调节流量。泵在额定负荷下运行4小时后,作好试车记录,当温升、泄漏、振动均符合要求且无异常现象即为合格。4泵体水平度的测试:用框式水平仪在法兰面或精加工面上测量。5泵体同轴度的测试:用百分表架在联轴节上,测量横向(径向)偏差,用塞尺测量轴向间隙。6机泵试运转测试:机泵试运转时,用表面温度计测量机泵的轴承温升;用转速表测量电机的转速;用测振仪测量泵体的振动。
