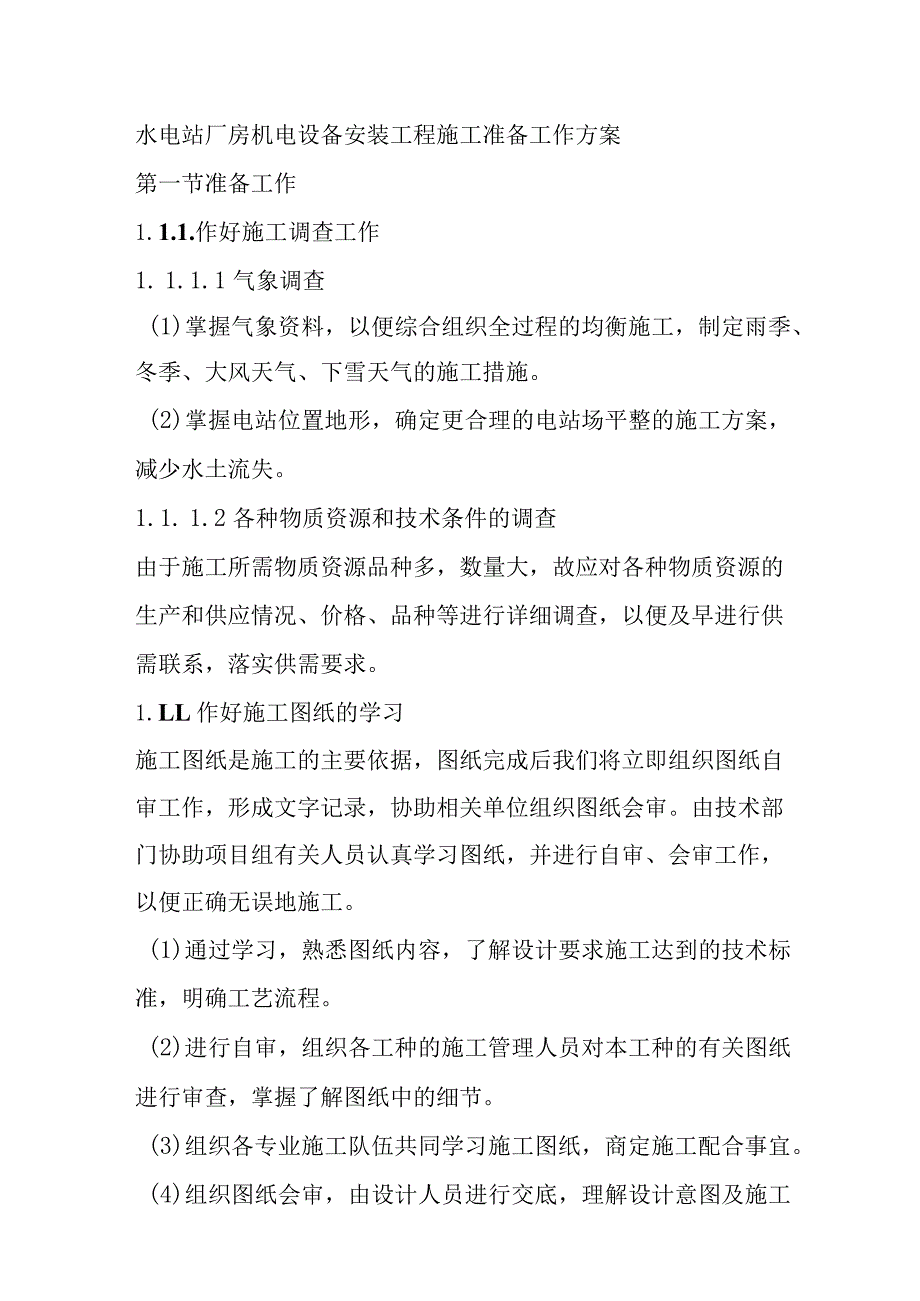

1、水电站厂房机电设备安装工程施工准备工作方案第一节准备工作1.1.1.作好施工调查工作1. 1.1.1气象调查(1)掌握气象资料，以便综合组织全过程的均衡施工，制定雨季、冬季、大风天气、下雪天气的施工措施。(2)掌握电站位置地形，确定更合理的电站场平整的施工方案，减少水土流失。1.1. 1.2各种物质资源和技术条件的调查由于施工所需物质资源品种多，数量大，故应对各种物质资源的生产和供应情况、价格、品种等进行详细调查，以便及早进行供需联系，落实供需要求。1.LL作好施工图纸的学习施工图纸是施工的主要依据，图纸完成后我们将立即组织图纸自审工作，形成文字记录，协助相关单位组织图纸会审。由技术部门协助项

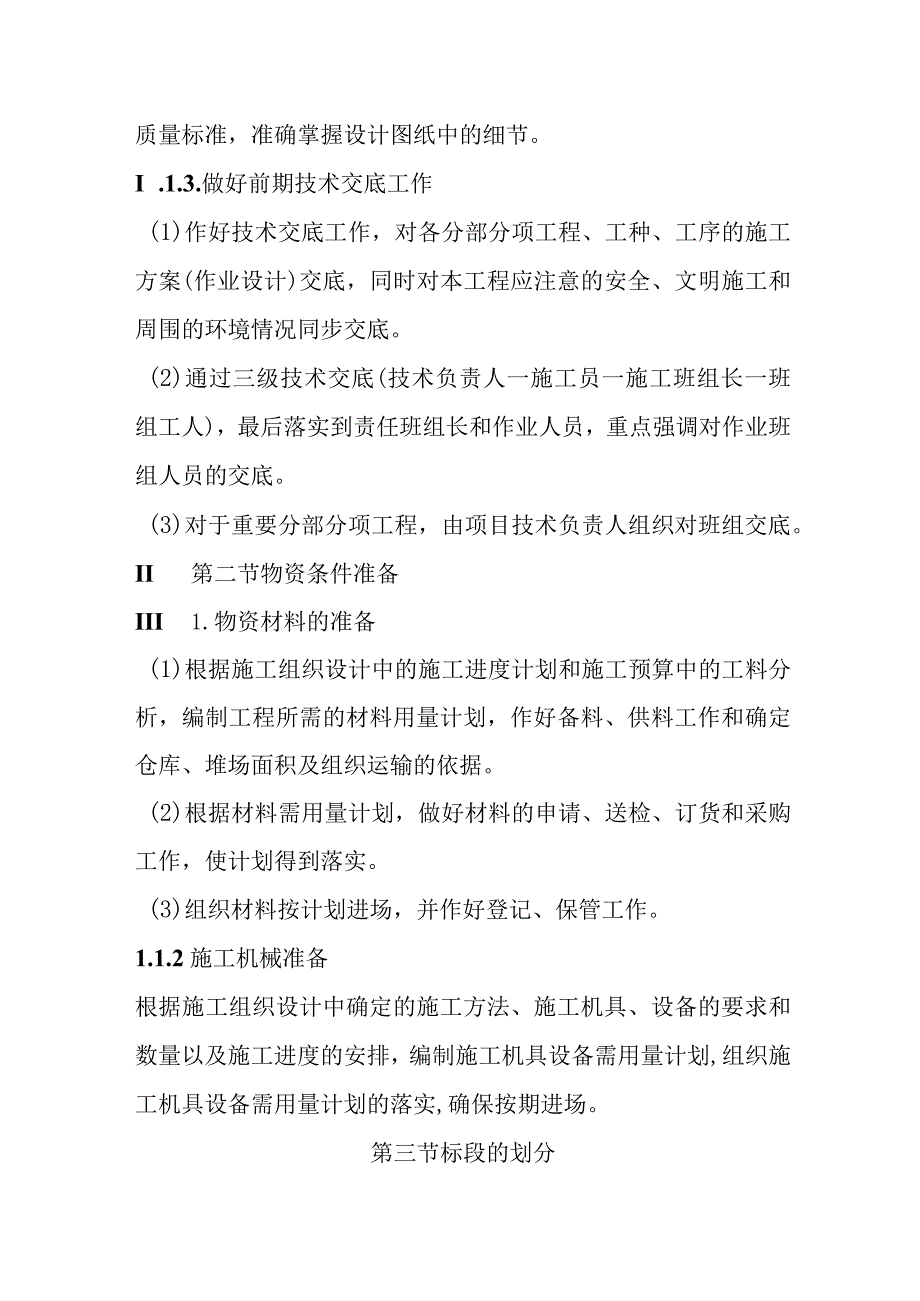

2、目组有关人员认真学习图纸，并进行自审、会审工作，以便正确无误地施工。(1)通过学习，熟悉图纸内容，了解设计要求施工达到的技术标准，明确工艺流程。(2)进行自审，组织各工种的施工管理人员对本工种的有关图纸进行审查，掌握了解图纸中的细节。(3)组织各专业施工队伍共同学习施工图纸，商定施工配合事宜。(4)组织图纸会审，由设计人员进行交底，理解设计意图及施工质量标准，准确掌握设计图纸中的细节。I .1.3.做好前期技术交底工作(1)作好技术交底工作，对各分部分项工程、工种、工序的施工方案(作业设计)交底，同时对本工程应注意的安全、文明施工和周围的环境情况同步交底。(2)通过三级技术交底(技术负责人一施
3、工员一施工班组长一班组工人)，最后落实到责任班组长和作业人员，重点强调对作业班组人员的交底。(3)对于重要分部分项工程，由项目技术负责人组织对班组交底。II 第二节物资条件准备III 1.物资材料的准备(1)根据施工组织设计中的施工进度计划和施工预算中的工料分析，编制工程所需的材料用量计划，作好备料、供料工作和确定仓库、堆场面积及组织运输的依据。(2)根据材料需用量计划，做好材料的申请、送检、订货和采购工作，使计划得到落实。(3)组织材料按计划进场，并作好登记、保管工作。1.1.2施工机械准备根据施工组织设计中确定的施工方法、施工机具、设备的要求和数量以及施工进度的安排，编制施工机具设备需用量

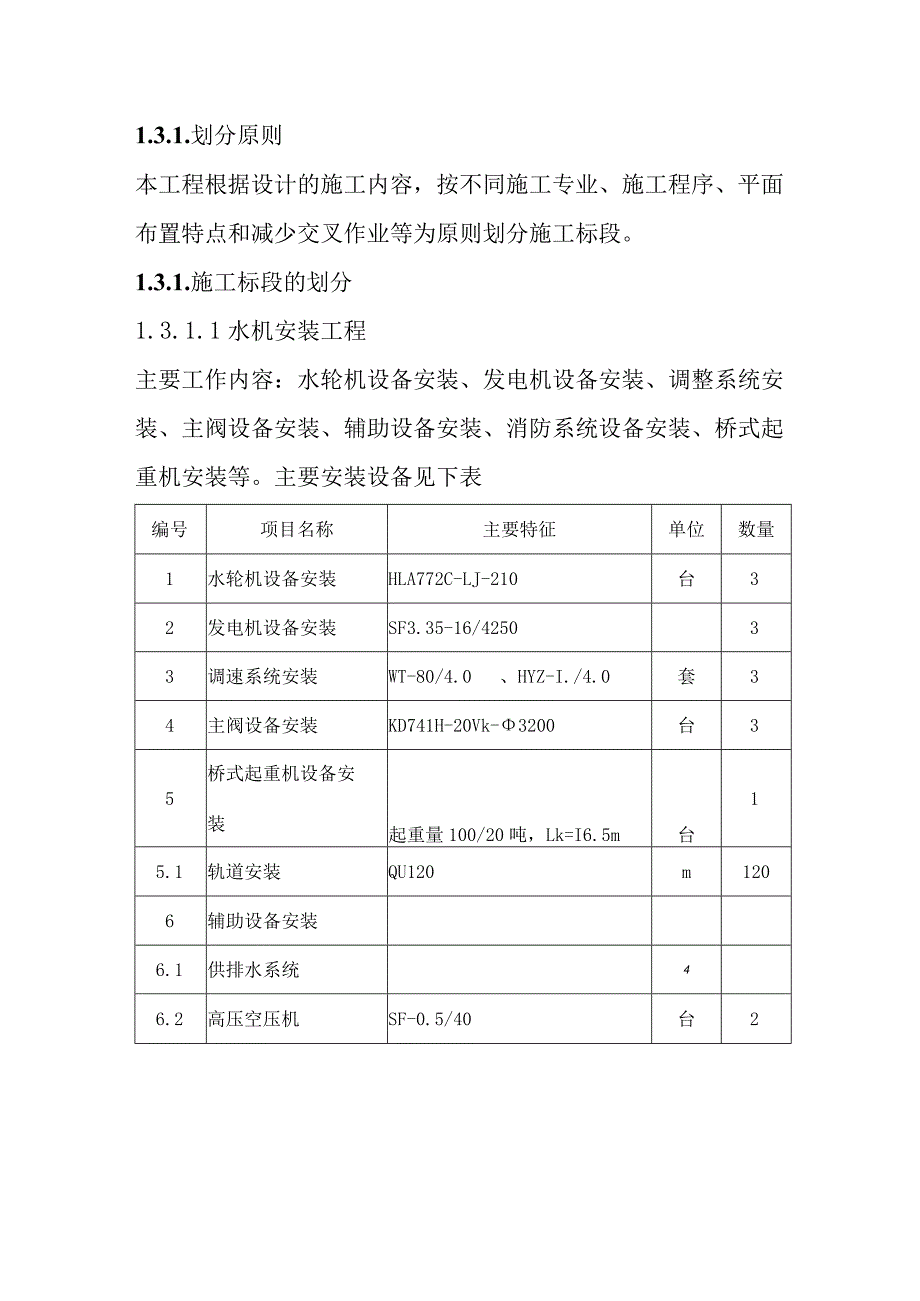

4、计划,组织施工机具设备需用量计划的落实,确保按期进场。第三节标段的划分1.3.1.划分原则本工程根据设计的施工内容，按不同施工专业、施工程序、平面布置特点和减少交叉作业等为原则划分施工标段。1.3.1.施工标段的划分1.3.1.1水机安装工程主要工作内容：水轮机设备安装、发电机设备安装、调整系统安装、主阀设备安装、辅助设备安装、消防系统设备安装、桥式起重机安装等。主要安装设备见下表编号项目名称主要特征单位数量1水轮机设备安装HLA772C-LJ-210台32发电机设备安装SF3.35-16/425033调速系统安装WT-80/4.0、HYZ-I./4.0套34主阀设备安装KD741H-20Vk
5、-3200台35桥式起重机设备安装起重量100/20吨，Lk=I6.5m台15.1轨道安装QU120m1206辅助设备安装6.1供排水系统46.2高压空压机SF-0.5/40台2低压空压机LU7-726.3系统管路6.4机组管路7消防系统设备安装7.1消火栓SN65套47.2火灾自动报警系统套1.001.3.1.2电气设备安装土建工程主要有：场地平整、电站围墙围栏、综合楼、蓄电池室、配电室、门卫室、光伏阵列支架基础、设备基础、场内道路、场内排水沟、电缆沟等组成。具体安装内容见下表编号项目名称主要特征单位数量8厂用电系统设备安装8.1厂用变压器低压母联开关柜GGD2-12面28.2厂用变压器低压
6、开关柜GGD2-08面38.3机旁动力盘GGDI-60（改）面38.4技术供水动力配电盘GGDl-36（改）面18.5动力配电箱XL-O5T1（改）面88.6生活用电进线盘GGD2-05面1编号项目名称主要特征单位数量8.7坝区厂用变进线盘GGD2-05面18.8厂用配电盘GGDI-36(改)面38.9照明配电盘GGDI-36(改)面19照明系统安装9.1照明分电箱XRM面69.2事故照明分电箱XRM面19.3照明工程各种灯具套110发电电压设备安装10.1发电机出口断路器柜真空断路器3H317.5kV315050kCT191台面3电流互感器LMZB-IO(GY)IOkV3000/5A0.5/
7、1OP级1组电流互感器LMZBTO(GY)IOkV3000/5A0.2S/10P级1组10.2厂用变压器高压开关柜KYN28(Z)-12-004(G真空断路器3AH317.5kV3150A50kACT191台面2电流互感器LZZBJ9-10(GY)编号项目名称主要特征单位数量Y)505A0.2/10P级1组10.32B变压器低压侧开关柜KYN28(Z)-12-011改(GY)隔离插头12kV5000A面1电流互感器LMZB-IO(GY)IOkV5000/5A10PIOP级1组10.4发电机出口电压互感器柜KYN28-12-039(GY)熔断器RN2-100.5(GY)IOkV0.51组面3_i
8、oz(xizoj.kv333电压互感器JDZJ-IO(GY)1组10.5调速器用电压互感器柜KYN28-12-038(GY)熔断器RN2-100.5(GY)IOkV0.5A1组面3_Lo/Xrx,JDZ9-10(GY)只两10.6励磁电压互感器柜KYN28-12-064(GY)熔断器RN2-10/0.5(GY)IOkV0.51组面3-L/XrxJDZ9-10(GY)两只LMZB-IO(GY)IOkV变比待定编号项目名称主要特征单位数量0.5/10P级1组10.710.5kV母线电压互感器柜KYN28(Z)-12-041(GY)熔断器RN2-100.5(GY)IOkV0.5A1组面22/Og/J
9、.kV333电压互感器JDZJ-IO(GY)避雷器HY5WS-17/50(GY)1组10.8中性点电流互感器电流互感器LMZB-IO(GY)IOkV30005A10P/10P级1组组310.9中性点接地变压器柜LMZJ-IO(GY)IOkV10/5A0.5级1只面3消弧线圈待定隔离开关GN5-10/40020kV400单极1台10.10发电机出口电流互感器LMZB-IO(GY)IOkV3000/5A0.2/10P级1组组311励磁系统设备安装套311.1励磁调节柜而311.2励磁功率柜面611.3灭磁开关柜面311.4励磁变台3编号项目名称主要特征单位数量12电缆安装及敷设11.1控制电缆ZR
10、-KVVP2各种450/750V千米1511.2电力电缆ZRTV-各种0.6/1.OkV千米611.3电力电缆ZR-YJV-3358.715kV米30011.4母线槽CFW-2A-1250A400V米15011.5电缆桥架米36013发电电压母线安装13.1共相封闭母线（主母线）GXFM-10.5/30003000A10.5kVm/三相15013.2共相封闭母线（分支母线）GXFM-10.5/1000100010.5kVm/三相3013.3共相封闭母线（2B变压器低压母线）GXFM-10.5/50005000A10.5kVm/三相2013.4封闭母线支架H=5m300mm根3014接地装置安装
11、热镀锌型钢吨2015主变压器设备安装15.1三相双绕组电力变压器SF10-40000110(GY)12121.5%10.5kV台140000kVYN,dllUk=10.5%15.2三相双绕组电力变SF10-80000/110(GY)1212台1编号项目名称主要特征单位数量压器1.5%10.5kV80000kVAYN,dllUk=IO.5%15.3BTKTlOkV变压器中性点保护装置HYl.5W-72/186(GY)72kV只2GW8-71.5WI630(GY)71.5kV630配电动机构只2在线监测及放电间隙套215.4轨道43kgm米9015.5厂用变压器SCB10-63010(GY)10+
12、5%0.4kV台1630kVAY,YnOUk=6%附零序CT:LJ-2400/5A15.6厂用变压器SCB10-630/10(GY)10.55%0.4kV2630kVAY,YnOUk=6%附零序CT:LJ-2400/5A15.7IOkV柱上断路器ZW8-12/630(GY)Ik=630AIk=25kA台115.8隔离开关GW9-10W630(GY)IOkV组215.9避雷器HY5WS-17/50(GY)IOkV组116高压电气设备编号项目名称主要特征单位数量16.1IB、2B进线间隔IlOkV个216.2IY出线间隔IlOkV个116.3电压互感器间隔HOkV个117保护、测量及信号系统设备安装套118直流系统设备安装200AH220V每套4面套119工业电视系统设备安装60点套120计算机监控系统设备安装水电站集中控制系统套121通信系统设备安装21.1通信电源48V100A300H套121.2自动电话分机部4021.3光电设备制式容量为SDlI155M套221.4
