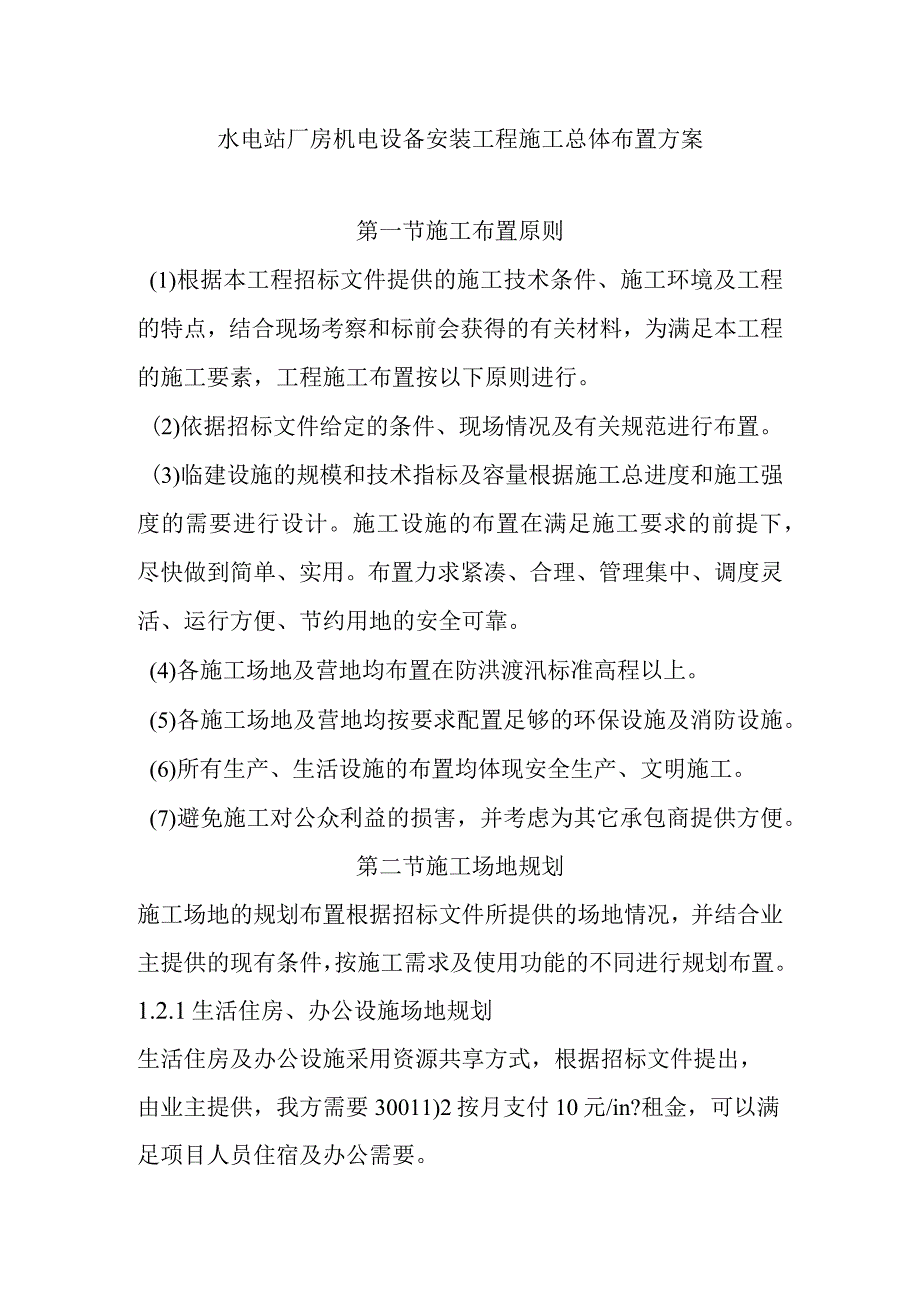

1、水电站厂房机电设备安装工程施工总体布置方案第一节施工布置原则(1)根据本工程招标文件提供的施工技术条件、施工环境及工程的特点，结合现场考察和标前会获得的有关材料，为满足本工程的施工要素，工程施工布置按以下原则进行。(2)依据招标文件给定的条件、现场情况及有关规范进行布置。(3)临建设施的规模和技术指标及容量根据施工总进度和施工强度的需要进行设计。施工设施的布置在满足施工要求的前提下，尽快做到简单、实用。布置力求紧凑、合理、管理集中、调度灵活、运行方便、节约用地的安全可靠。(4)各施工场地及营地均布置在防洪渡汛标准高程以上。(5)各施工场地及营地均按要求配置足够的环保设施及消防设施。(6)所有生

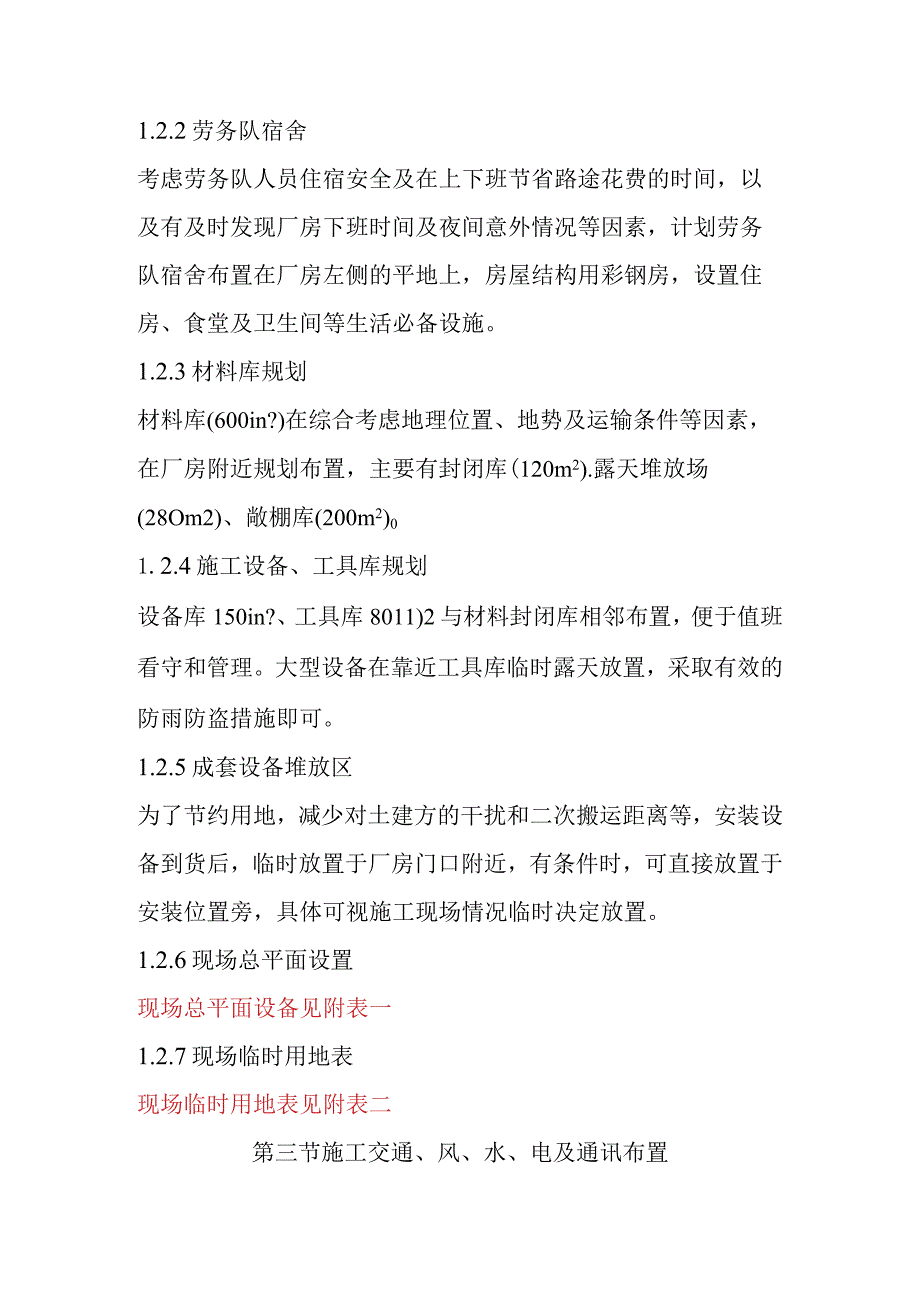

2、产、生活设施的布置均体现安全生产、文明施工。(7)避免施工对公众利益的损害，并考虑为其它承包商提供方便。第二节施工场地规划施工场地的规划布置根据招标文件所提供的场地情况，并结合业主提供的现有条件，按施工需求及使用功能的不同进行规划布置。1.2.1生活住房、办公设施场地规划生活住房及办公设施采用资源共享方式，根据招标文件提出，由业主提供，我方需要30011)2按月支付10元/in?租金，可以满足项目人员住宿及办公需要。1.2.2劳务队宿舍考虑劳务队人员住宿安全及在上下班节省路途花费的时间，以及有及时发现厂房下班时间及夜间意外情况等因素，计划劳务队宿舍布置在厂房左侧的平地上，房屋结构用彩钢房，设置
3、住房、食堂及卫生间等生活必备设施。1.2.3材料库规划材料库(600in?)在综合考虑地理位置、地势及运输条件等因素，在厂房附近规划布置，主要有封闭库(120m2).露天堆放场(28Om2)、敞棚库(200m2)01.2.4施工设备、工具库规划设备库150in?、工具库8011)2与材料封闭库相邻布置，便于值班看守和管理。大型设备在靠近工具库临时露天放置，采取有效的防雨防盗措施即可。1.2.5成套设备堆放区为了节约用地，减少对土建方的干扰和二次搬运距离等，安装设备到货后，临时放置于厂房门口附近，有条件时，可直接放置于安装位置旁，具体可视施工现场情况临时决定放置。1.2.6现场总平面设置现场总平

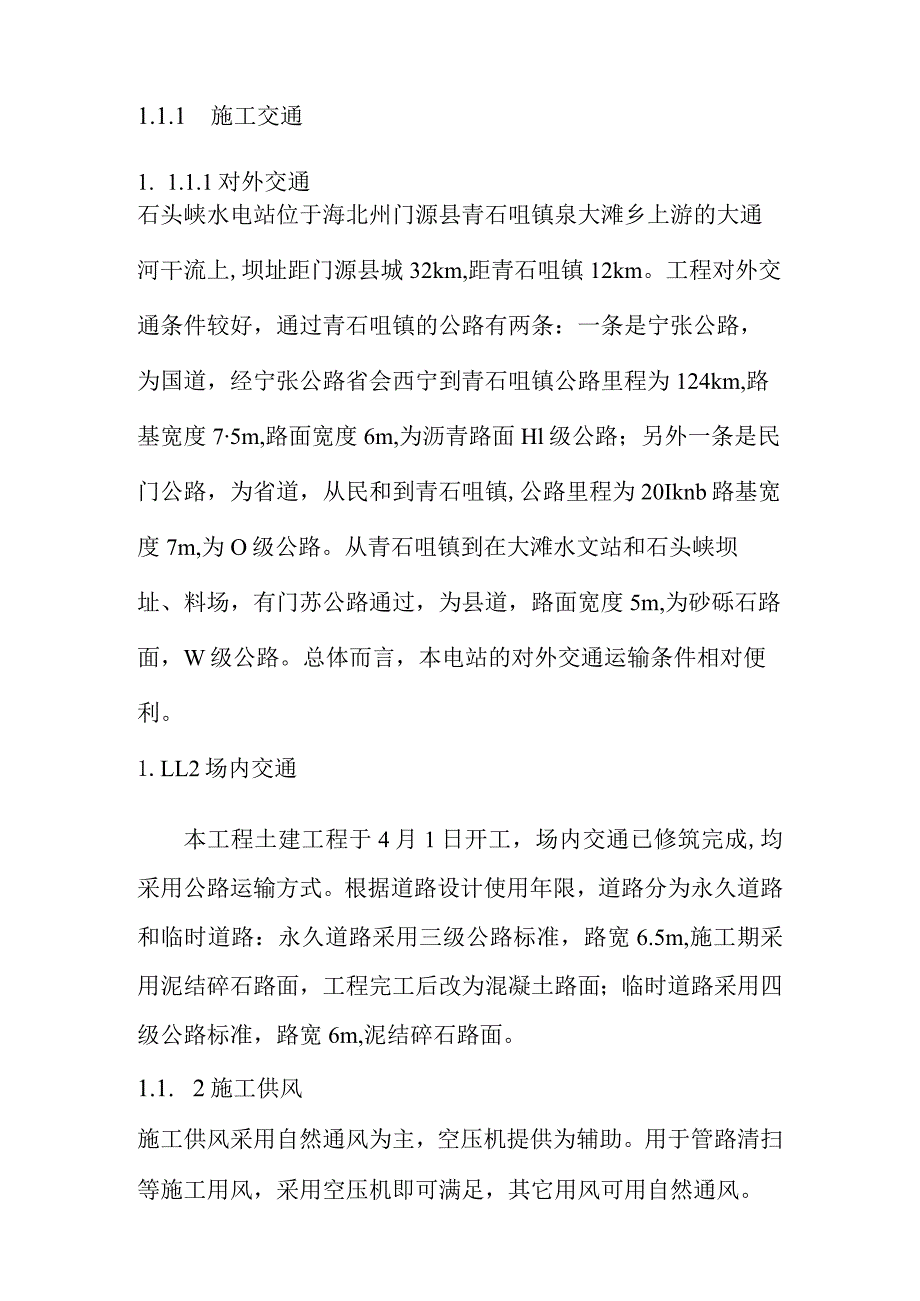

4、面设备见附表一1.2.7现场临时用地表现场临时用地表见附表二第三节施工交通、风、水、电及通讯布置1.1.1 施工交通1. 1.1.1对外交通石头峡水电站位于海北州门源县青石咀镇泉大滩乡上游的大通河干流上,坝址距门源县城32km,距青石咀镇12km。工程对外交通条件较好，通过青石咀镇的公路有两条：一条是宁张公路，为国道，经宁张公路省会西宁到青石咀镇公路里程为124km,路基宽度75m,路面宽度6m,为沥青路面Hl级公路；另外一条是民门公路，为省道，从民和到青石咀镇,公路里程为20Iknb路基宽度7m,为O级公路。从青石咀镇到在大滩水文站和石头峡坝址、料场，有门苏公路通过，为县道，路面宽度5m,为
5、砂砾石路面，W级公路。总体而言，本电站的对外交通运输条件相对便利。1.LL2场内交通本工程土建工程于4月1日开工，场内交通已修筑完成,均采用公路运输方式。根据道路设计使用年限，道路分为永久道路和临时道路：永久道路采用三级公路标准，路宽6.5m,施工期采用泥结碎石路面，工程完工后改为混凝土路面；临时道路采用四级公路标准，路宽6m,泥结碎石路面。1.1. 2施工供风施工供风采用自然通风为主，空压机提供为辅助。用于管路清扫等施工用风，采用空压机即可满足，其它用风可用自然通风。1.L3施工供水及排水机电安装工程主要考虑施工排水，在安装现场备用两台600m3,扬程60m的水泵用于施工渗水和防汛排水，水排
6、至自流排水洞。生活用水已由业主提供，按月支付水费即可。1.L4施工用电1.L4.1厂房施工用电(1)厂房施工用电规划在业主提供的IOkV线路电源引接点附近安装业主提供的变压器引接电源，在变压器高压侧安装一组跌落保险，避雷器一组，电度表一只，另外配一台400KW的油发电机作为事故备用电源。在厂房内设置配电盘6面，其中主厂房4面，副厂房2面。(2)设备、材料库电源考虑设配电柜2面，315kVA的施工变压器一台，在变压器高压侧安装一组跌落保险，避雷器一组，电度表一只，从业主提供的IOkV电源引接。主厂房施工点副厂房施工点图2-1厂房施工电源配置示意图设备库材料库图2-2设备、材料库电源（3）动力用电
7、采用3*120m2铜芯电缆,照明电缆采用25mLIomm二碗府的铜芯电缆。1.L4.2生活用电生活用电已由业主方接好，我方只需支付电度费用即可。1.1.5施工通讯本工程区域内，中国电信、中国联通，中国移动信号均已覆盖，所有施工人员均已自有移动电话，另项目部布置一台中国电信固定电话和传真，申请宽带联接，以便与各方之间的信息传递。附表一现场总平面设备见附表二现场临时用地表见序号项目名称占地面积(m2)位置需用时间1劳务队宿舍300厂房左侧2013年9月1日2015年6月20口2材料库存、600厂房左侧2013年9月1日2015年6月20日3设备库150厂房左侧2013年9月1日2015年6月20日4工具库80厂房左侧2013年9月1日一2015年6月20日5油库60厂房左侧2013年9月1日2015年6月20Il
