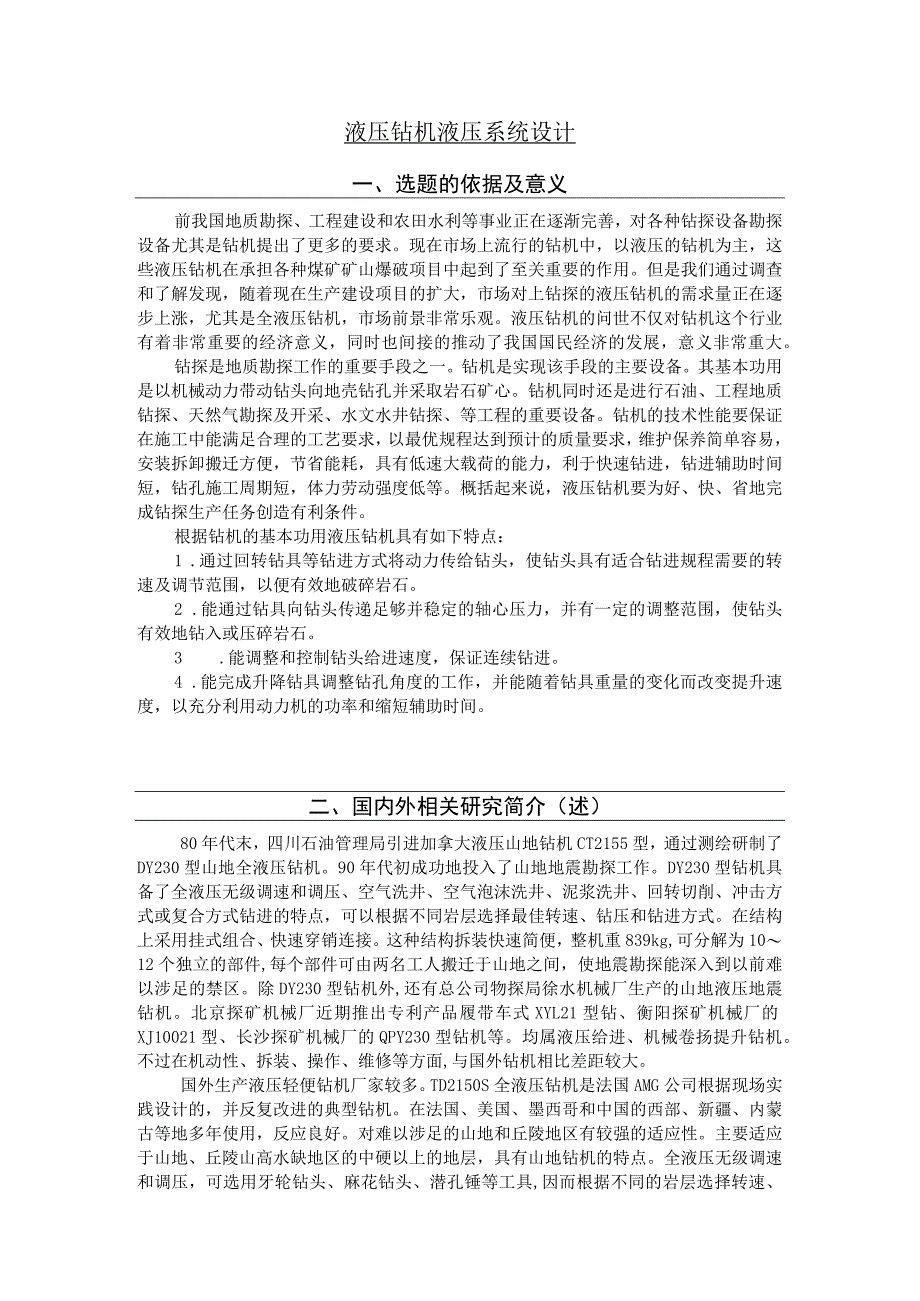

1、液压钻机液压系统设计一、选题的依据及意义前我国地质勘探、工程建设和农田水利等事业正在逐渐完善，对各种钻探设备勘探设备尤其是钻机提出了更多的要求。现在市场上流行的钻机中，以液压的钻机为主，这些液压钻机在承担各种煤矿矿山爆破项目中起到了至关重要的作用。但是我们通过调查和了解发现，随着现在生产建设项目的扩大，市场对上钻探的液压钻机的需求量正在逐步上涨，尤其是全液压钻机，市场前景非常乐观。液压钻机的问世不仅对钻机这个行业有着非常重要的经济意义，同时也间接的推动了我国国民经济的发展，意义非常重大。钻探是地质勘探工作的重要手段之一。钻机是实现该手段的主要设备。其基本功用是以机械动力带动钻头向地壳钻孔并采取
2、岩石矿心。钻机同时还是进行石油、工程地质钻探、天然气勘探及开采、水文水井钻探、等工程的重要设备。钻机的技术性能要保证在施工中能满足合理的工艺要求，以最优规程达到预计的质量要求，维护保养简单容易，安装拆卸搬迁方便，节省能耗，具有低速大载荷的能力，利于快速钻进，钻进辅助时间短，钻孔施工周期短，体力劳动强度低等。概括起来说，液压钻机要为好、快、省地完成钻探生产任务创造有利条件。根据钻机的基本功用液压钻机具有如下特点：1 .通过回转钻具等钻进方式将动力传给钻头，使钻头具有适合钻进规程需要的转速及调节范围，以便有效地破碎岩石。2 .能通过钻具向钻头传递足够并稳定的轴心压力，并有一定的调整范围，使钻头有效
3、地钻入或压碎岩石。3 .能调整和控制钻头给进速度，保证连续钻进。4 .能完成升降钻具调整钻孔角度的工作，并能随着钻具重量的变化而改变提升速度，以充分利用动力机的功率和缩短辅助时间。二、国内外相关研究简介（述）80年代末，四川石油管理局引进加拿大液压山地钻机CT2155型，通过测绘研制了DY230型山地全液压钻机。90年代初成功地投入了山地地震勘探工作。DY230型钻机具备了全液压无级调速和调压、空气洗井、空气泡沫洗井、泥浆洗井、回转切削、冲击方式或复合方式钻进的特点，可以根据不同岩层选择最佳转速、钻压和钻进方式。在结构上采用挂式组合、快速穿销连接。这种结构拆装快速简便，整机重839kg,可分解
4、为1012个独立的部件,每个部件可由两名工人搬迁于山地之间，使地震勘探能深入到以前难以涉足的禁区。除DY230型钻机外,还有总公司物探局徐水机械厂生产的山地液压地震钻机。北京探矿机械厂近期推出专利产品履带车式XYL21型钻、衡阳探矿机械厂的XJ10021型、长沙探矿机械厂的QPY230型钻机等。均属液压给进、机械卷扬提升钻机。不过在机动性、拆装、操作、维修等方面,与国外钻机相比差距较大。国外生产液压轻便钻机厂家较多。TD2150S全液压钻机是法国AMG公司根据现场实践设计的，并反复改进的典型钻机。在法国、美国、墨西哥和中国的西部、新疆、内蒙古等地多年使用，反应良好。对难以涉足的山地和丘陵地区有
5、较强的适应性。主要适应于山地、丘陵山高水缺地区的中硬以上的地层，具有山地钻机的特点。全液压无级调速和调压，可选用牙轮钻头、麻花钻头、潜孔锤等工具,因而根据不同的岩层选择转速、钻压和钻头。该钻机采用空气压缩系统和潜孔锤及其组合快速装卸方式，以便中硬、硬岩层及缺水地区的钻井,具有独特性和较强的适应性。结构上TD2150S液压轻便钻机为单体挂式组合及快速接头连接,整机机组质量949kg,可分解为11个部件。最重的部件为95kg,符合每体重量可由两人在山地搬迁的原则。除此之外，国外地震钻机还在使用性更为可靠、简便,结构上更为先进、合理方面发展。三、本课题研究内容根据给定的工作要求进行工况分析，以确定系

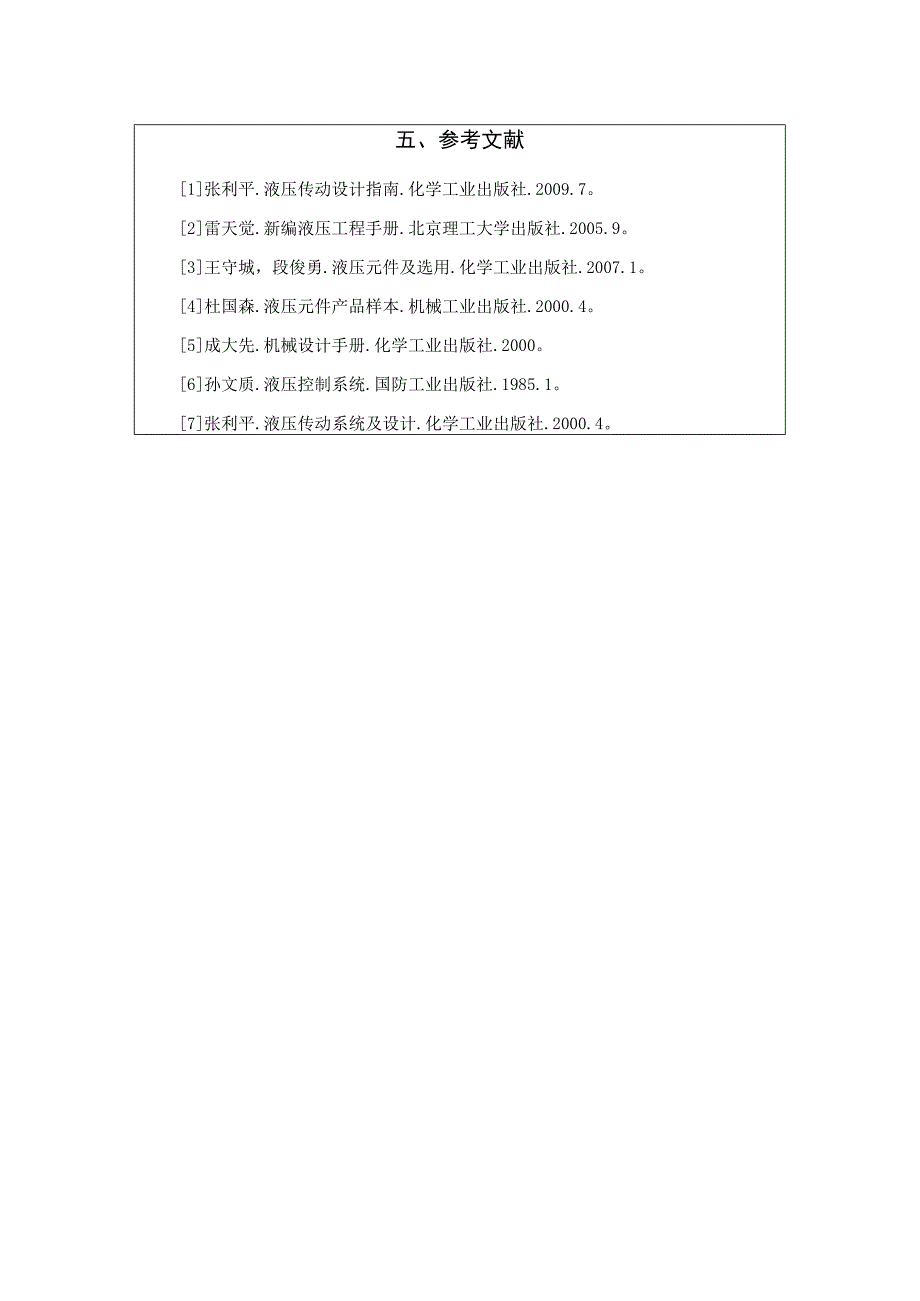

6、统的主要参数，对液压系统的基本回路的方案进行分析，拟订液压系统原理图；选择液压元件并进行液压系统的性能验算，最后完成工作图，编制技术文件。1、完成液压系统图；2、合理选择液压元件；3、绘制相关液压零件图；4、编制设计计算说明书。四、研究目标、主要特色（创新）及工作进度1、2012年11月23日一11月30日：填写毕业设计任务书及进度表2、20012年12月1日一12月20日：完成相应的毕业设计3、2012年12月20日次年3月31日：完成论文初稿五、参考文献1张利平.液压传动设计指南.化学工业出版社.2009.7。2雷天觉.新编液压工程手册.北京理工大学出版社.2005.9。3王守城，段俊勇.液压元件及选用.化学工业出版社.2007.1。4杜国森.液压元件产品样本.机械工业出版社.2000.4。5成大先.机械设计手册.化学工业出版社.2000。6孙文质.液压控制系统.国防工业出版社.1985.1。7张利平.液压传动系统及设计.化学工业出版社.2000.4。
