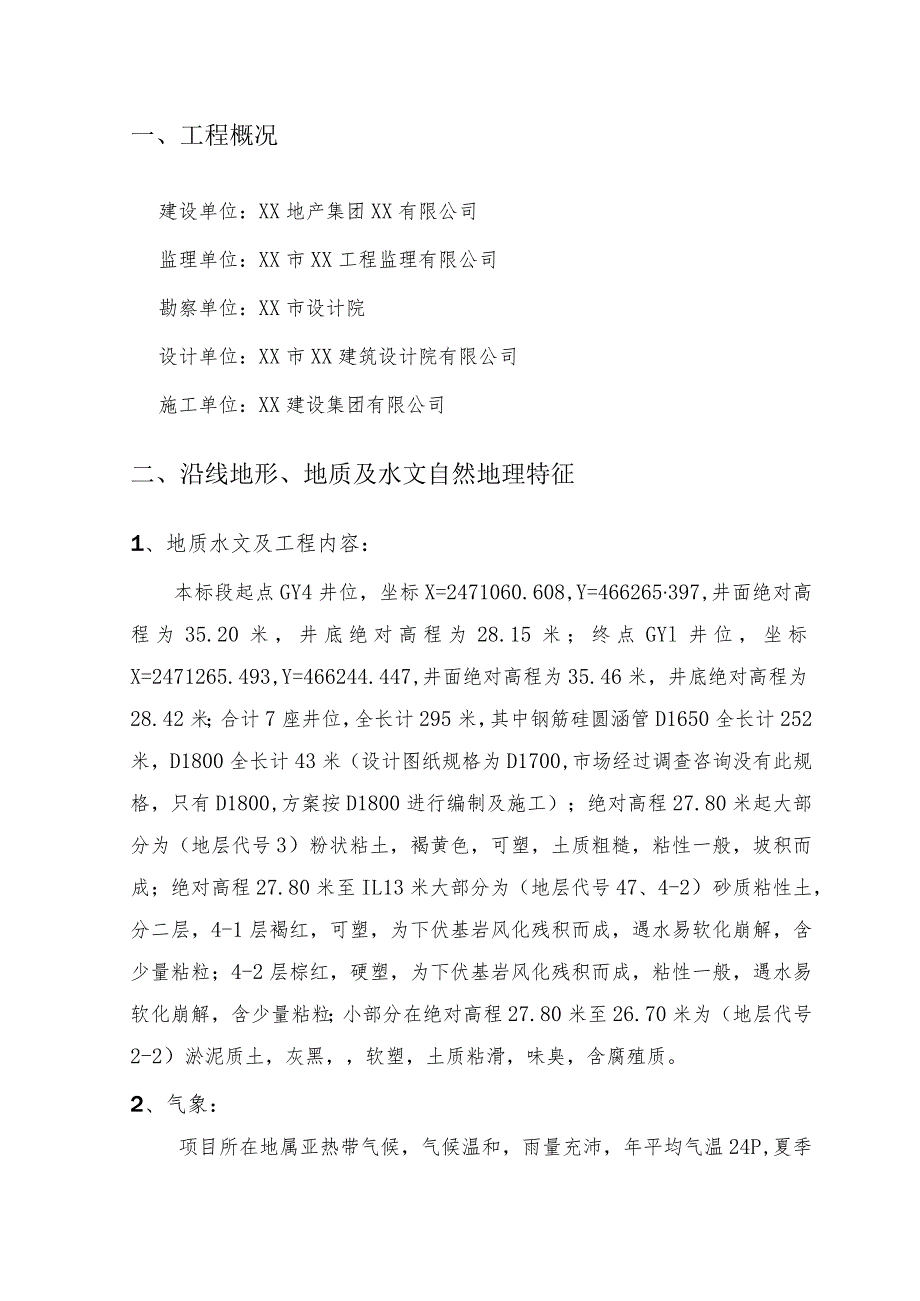

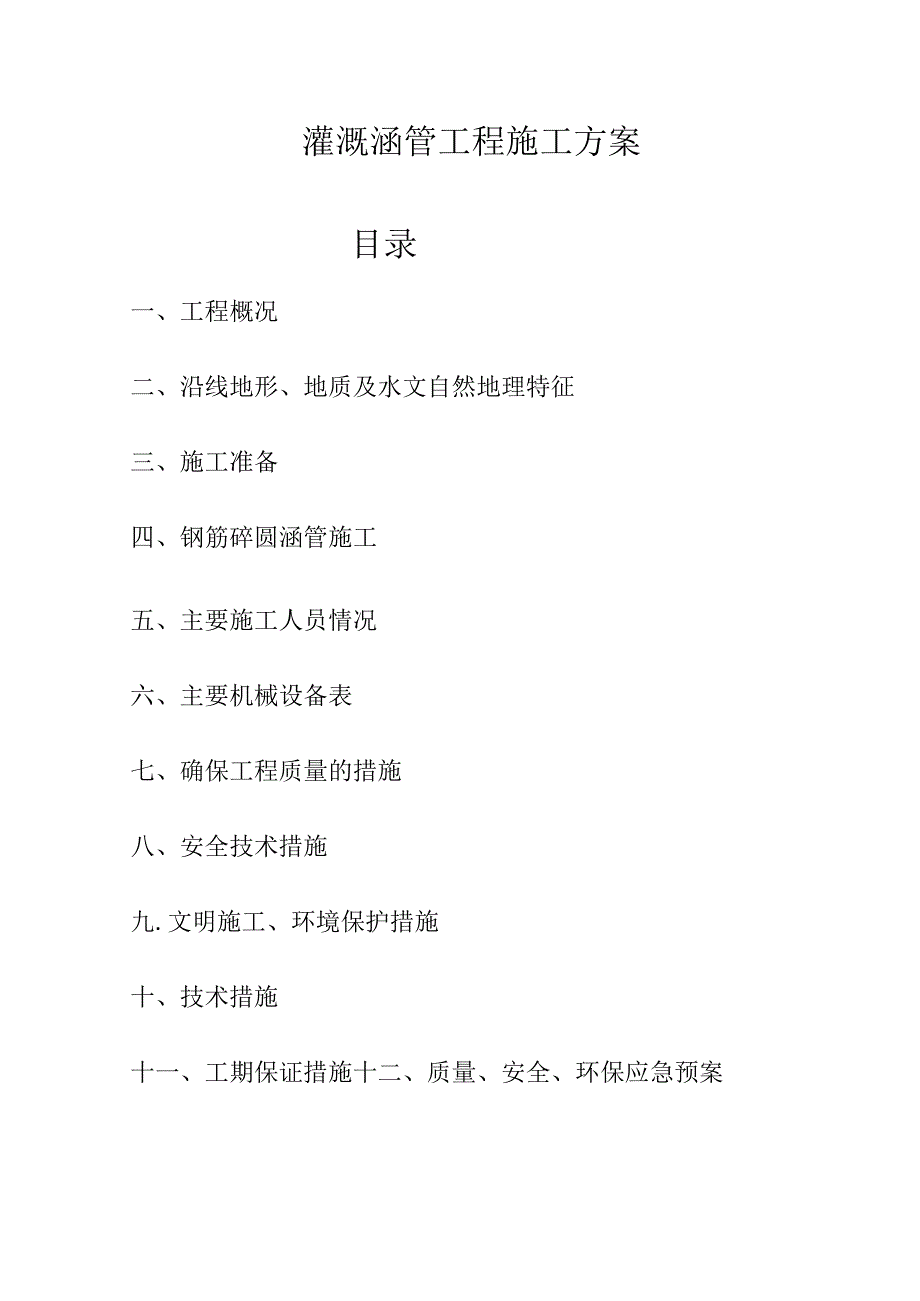

1、灌溉涵管工程施工方案目录一、工程概况二、沿线地形、地质及水文自然地理特征三、施工准备四、钢筋碎圆涵管施工五、主要施工人员情况六、主要机械设备表七、确保工程质量的措施八、安全技术措施九.文明施工、环境保护措施十、技术措施十一、工期保证措施十二、质量、安全、环保应急预案一、工程概况建设单位:XX地产集团XX有限公司监理单位:XX市XX工程监理有限公司勘察单位:XX市设计院设计单位:XX市XX建筑设计院有限公司施工单位:XX建设集团有限公司二、沿线地形、地质及水文自然地理特征1、地质水文及工程内容:本标段起点GY4井位,坐标X=2471060.608,Y=466265397,井面绝对高程为35.20

2、米,井底绝对高程为28.15米;终点GYl井位,坐标X=2471265.493,Y=466244.447,井面绝对高程为35.46米,井底绝对高程为28.42米;合计7座井位,全长计295米,其中钢筋硅圆涵管D1650全长计252米,D1800全长计43米(设计图纸规格为D1700,市场经过调查咨询没有此规格,只有D1800,方案按D1800进行编制及施工);绝对高程27.80米起大部分为(地层代号3)粉状粘土,褐黄色,可塑,土质粗糙,粘性一般,坡积而成;绝对高程27.80米至IL13米大部分为(地层代号47、4-2)砂质粘性土,分二层,4-1层褐红,可塑,为下伏基岩风化残积而成,遇水易软化崩

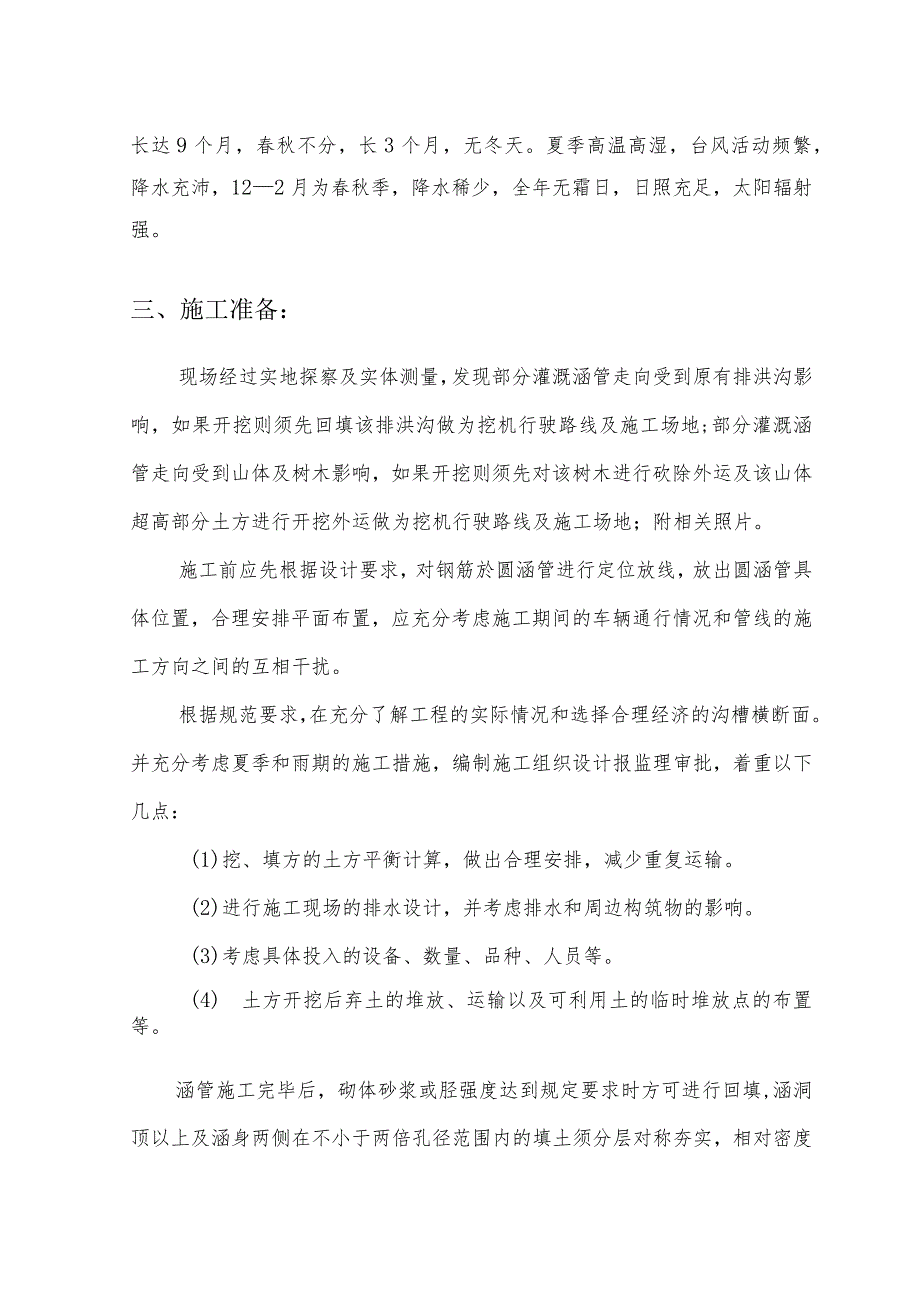

3、解,含少量粘粒;4-2层棕红,硬塑,为下伏基岩风化残积而成,粘性一般,遇水易软化崩解,含少量粘粒;小部分在绝对高程27.80米至26.70米为(地层代号2-2)淤泥质土,灰黑,软塑,土质粘滑,味臭,含腐殖质。2、气象:项目所在地属亚热带气候,气候温和,雨量充沛,年平均气温24P,夏季长达9个月,春秋不分,长3个月,无冬天。夏季高温高湿,台风活动频繁,降水充沛,122月为春秋季,降水稀少,全年无霜日,日照充足,太阳辐射强。三、施工准备:现场经过实地探察及实体测量,发现部分灌溉涵管走向受到原有排洪沟影响,如果开挖则须先回填该排洪沟做为挖机行驶路线及施工场地;部分灌溉涵管走向受到山体及树木影响,如果

4、开挖则须先对该树木进行砍除外运及该山体超高部分土方进行开挖外运做为挖机行驶路线及施工场地;附相关照片。施工前应先根据设计要求,对钢筋於圆涵管进行定位放线,放出圆涵管具体位置,合理安排平面布置,应充分考虑施工期间的车辆通行情况和管线的施工方向之间的互相干扰。根据规范要求,在充分了解工程的实际情况和选择合理经济的沟槽横断面。并充分考虑夏季和雨期的施工措施,编制施工组织设计报监理审批,着重以下几点:(1)挖、填方的土方平衡计算,做出合理安排,减少重复运输。(2)进行施工现场的排水设计,并考虑排水和周边构筑物的影响。(3)考虑具体投入的设备、数量、品种、人员等。(4) 土方开挖后弃土的堆放、运输以及可

5、利用土的临时堆放点的布置等。涵管施工完毕后,砌体砂浆或胫强度达到规定要求时方可进行回填,涵洞顶以上及涵身两侧在不小于两倍孔径范围内的填土须分层对称夯实,相对密度达到94%,回填材料严格按设计要求,不得选用膨胀土、淤泥质土及耕植土作填料,每层厚度不超过20cm。当施工过程中,当洞顶回填厚度不足0.5m时,严禁任何重型机械和车辆通过。1、开挖:基坑开挖时,根据现场考察和研究了施工图,实际开挖深度在7.46米8.27米之间,必须采用二级放坡、二次开挖、二次土方转运、中间设置4米宽工作平台、两侧施工放坡1:0.67的施工做法,详见附图U在开挖施工前,根据现场实际地质情况及地下水位情况确定详细施工措施计

6、划报监理批准后,方可开工。两侧放好施工边坡,以防坍方,并及时排除坑内积水。开挖采用机械开挖(挖掘机),沟槽开挖的土方应随挖随运,合理安排。符合回填的土料应独立定点堆放。开挖的同时沟槽应进行不间断的排水,并随时注意边坡的稳定。机械挖好的槽底应做好槽底预留(1520cm)o挖到设计标高后,应及时组织验收,并加强保护,防止挠动基底,并尽快进行下一工序施工。2、砂石褥垫层的施工:将级配好的砂石(比例3:7)人工配合挖机摊铺,整平,平板振动器压实,按照地基填方施工规范施工,确保工程质量。3、硅垫层及基础:砂石褥垫层完成且经过验收合格后进入C25校垫层施工,用商品混凝土进行浇筑,人工摊铺,整平,平板振动器

7、压实,按照混凝土施工规范施工,确保工程质量。管基硅分两次浇筑,先浇筑管底以下部分,并注意预留管壁厚度。安放管节时须进行坐浆处理,坐浆为23cm待安放管节后再筑管底以上部分C25碎,按180度施工做法,并保证新旧校的结合及管基於与管壁的结合。社基础施工需合理布置施工缝,检查井底板需和两侧管道基础一次性浇捣,并按规范要求留置各种试件。4、管材采购:钢筋舲圆涵管应向有资质的舲构件预制厂按设计要求定购,并附产品质量合格证。所有的管材的生产厂家须为通过IS09001认证的产品。管节在运输、装卸过程中,采取防撞措施,避免管节损坏。进场后,每件产品须经检验(或试验)合格后,方可用于工程施工。5、安管:在管道

8、基础校强度保养至强度达到75%后,方可开始安管施工。安装管道采用机械下管(汽吊)。起吊时应两端起吊,下管时小心轻放,防止撞击损坏。承插口安装后需结合紧密,下管时一律从下游向上游施工,且承插口一律向上游设置,下管后用碎垫块临时稳固,并及时浇捣聆。管节采用对头拼接,安装采用人工或机械安装,管节必须垫稳坐实,管道内不得遗留泥土杂物。管节下面的碎管座,其顶面弧形面应与管身紧密贴合,使管节受力均匀,管节间的缝隙用浸过沥青的麻絮填塞,外面用涂满热沥青的油毛毡圈裹两道,无裂缝、空鼓、漏水等现象。涵洞全长范围内每24米设置1道沉降缝,沉降缝与涵洞中心线垂直。回填前须对已完工管道进行各项水压和闭水性试验,符合要

9、求后,方可回填。6、回填:舲圆涵管在管顶以上50cm内回填良质细粒土。回填时槽内应无积水,回填土不得有淤泥,腐植土及有机物质。还土时沟槽应继续排水。还土应由上游向下游还土,压实采用蛙式打夯机夯实和轻型压路机压实。两侧胸腔应同时分层还土摊平,夯实也应同时以同一速度前进,已压实土与压实土之间均有一较长的过渡地段,以免管子受压不匀而发生开裂,相邻二层回填土的位置应错开。管顶以上70Cm范围内压实时,可以采取轻型压路机进行压实,防止压实过猛使管壁开裂。在机械无法压实的地方应用小型机械辅以人工进行压实,压实度必须满足设计及施工规范要求。钢筋碎圆涵管施工工艺流程图五、主要施工人员情况为保证该分项工程的顺利

10、进行,明确责任,确保工程质量、确保工期,该分项工程配备以下工程管理人员:序号职务职责1项目经理工作安排及督导2技术负责人技术指导及督导3管道工程师现场施工4测量工程师施工测量5安全工程师安全监督6质检工程师工程质量自检7材料工程师材料供应8造价工程师计量9资料工程师施工资料收集归档六、主要机械设备表序号设备名称型号数量1挖掘机PC2002台2蛙跳式夯土机2台3压路机1台4插入式振动棒3套5强制性搅拌机JS-7501台6钢筋加工机械1套7硅运输车8m34七、确保工程质量的措施1 .挑选水平高、素质好的施工技术人员和管理人员工程质量的好坏首先取决于施工人员的素质,为保证工程施工质量和施工进度目标的

11、实现,选派专业水平高、业务能力强、经验丰富的施工技术人员、设计人员和施工管理人员,以及操作熟练的技术工人。人员的配备和组成将根据本合同段的工程特点并符合施工的需要。2 .建立质量保证体系为保证工程质量目标的实现,我部将按照IS09001系列标准,运用科学的施工管理手段,在施工现场建立质量管理组织机构、制度和措施,制定完善的质量保证体系,规范质量检验流程,从组织、制度和过程上进行质量控制和把关,并积极推广应用新技术,执行“工程质量一票否决制”,确保工程质量在保证体系下达到最优。质量管理构框图具体质量保证措施如下:1)实行工程质量终身负责制。认真贯彻“谁管生产,谁管质量;谁施工,谁负责质量;谁操作

12、,谁保证质量”的原则,层层签订质量责任书,做到责任落实到位,使各级管理人员在实施过程中始终坚持“质量第一”的方针,确保工程质量。2)施工过程中,坚持施工处的质量方针,各工序施工工艺都要严格按照规定的标准要求进行。各道工序严格按最佳工艺参数施工。对难度较大、技术性强的操作,要组织开工前示范和专门讲解,以便使所有施工人员掌握要领。加强工人的考核和培训工作,关键工序实行持证上岗。实行分项、分工序、专项质量管理,有的放矢,标准明确,使所以施工场地内上下形成创优声势。3)严格施工过程检测验收制度,认真贯彻执行“三工三查”制,坚持施工过程中“五不施工”,“三不交接”。4)原材料、成品和半成品现场验收制。5

13、)在施工过程中严格按既定的施工方案实施,严守操作规程,排除不合理工序,在天气恶劣时不安排施工或采取保护措施,施工时保证有备用设备,确保工序的连续性和完整性。施工方案中制订应急措施,施工前由技术总工向施工人员解释。在各工序施工过程中各班组严格执行交接班制度,把问题消灭在萌芽状态。6)对质量通病等制定相应的预防措施,经评审后,由项目部进行技术交底,监督施工队严格按技术方案实施。7)模板要经过精确计算,模板的几何尺寸、结构形式、支撑的间距均需通过计算确定。模板应统一编号,集中管理,并设专人维修保养。8)模板安装时,为确保轴线和标高,应用全站仪和水准仪现场测量,把模板安装偏差控制在规范规定的范围内。9

14、)在施工过程中,严格控制混凝土的坍落度和水灰比,加强捣固人员的岗前培训,严格实行持证上岗制度,配备先进的振捣设备,从人、材、物方面控制好校的内在质量及外观质量,确保不出现蜂窝麻面。八、安全技术措施1、安全保证体系安全工作是搞好生产的重要因素,关系到国家、企业和职工的根本利益。在施工过程中,我们将严格遵守国家和公路有关安全生产的规定,贯彻“安全第一,预防为主”的方针,把安全责任事故消灭在萌芽状态。安全组织机构及工作流程图2、安全保证措施藁工作业队负责在具体施工作业过程中;安全交底及各项1)开工前进行系W安全措施的落实;安全责任制落实到人教育和定期培训。通过安全竞赛、现女金称诺、以囹片等亘传形式,

15、增强全员安全生产的自觉性,时时处处注意安全,把安全生产工作落到实处。2)严格安全监督,完善安全检查制度。3)按施工组织设计和工艺流程科学组织施工。严格工序衔接,严格操作规程,严禁各种违章指挥和违章作业行为的发生。4)电工、电焊工、驾驶员等主要工种必须经过培训并经考核取得合格证,方可持证上岗操作,杜绝违章作业。5)加强安全防护,按相关要求设置安全防护标志。6)严格按有关规定安装线路及设备,用电设备都要安装地线和安全防护装置,不合格的电料器材严禁使用,确保安全用电。7)抓好现场管理,坚持文明施工,保障人身、机械和器材的安全。8)认真做好防洪、防台、防火、防盗工作。九.文明施工、环境保护措施1 .组织机构在施工过程中将严格按照建设工程安全生产标准化现场管理规定采取切实有效的措施,最大限度地减少粉尘、污水、噪音、灯光等因素对居民造成的影响,维护周边安宁、详和、整洁、优美的生活环境,树立我企业文明施工的良好形象。2 .文明施工措施1)严格遵守现行的有关文明施工的规章制度。2)施工
