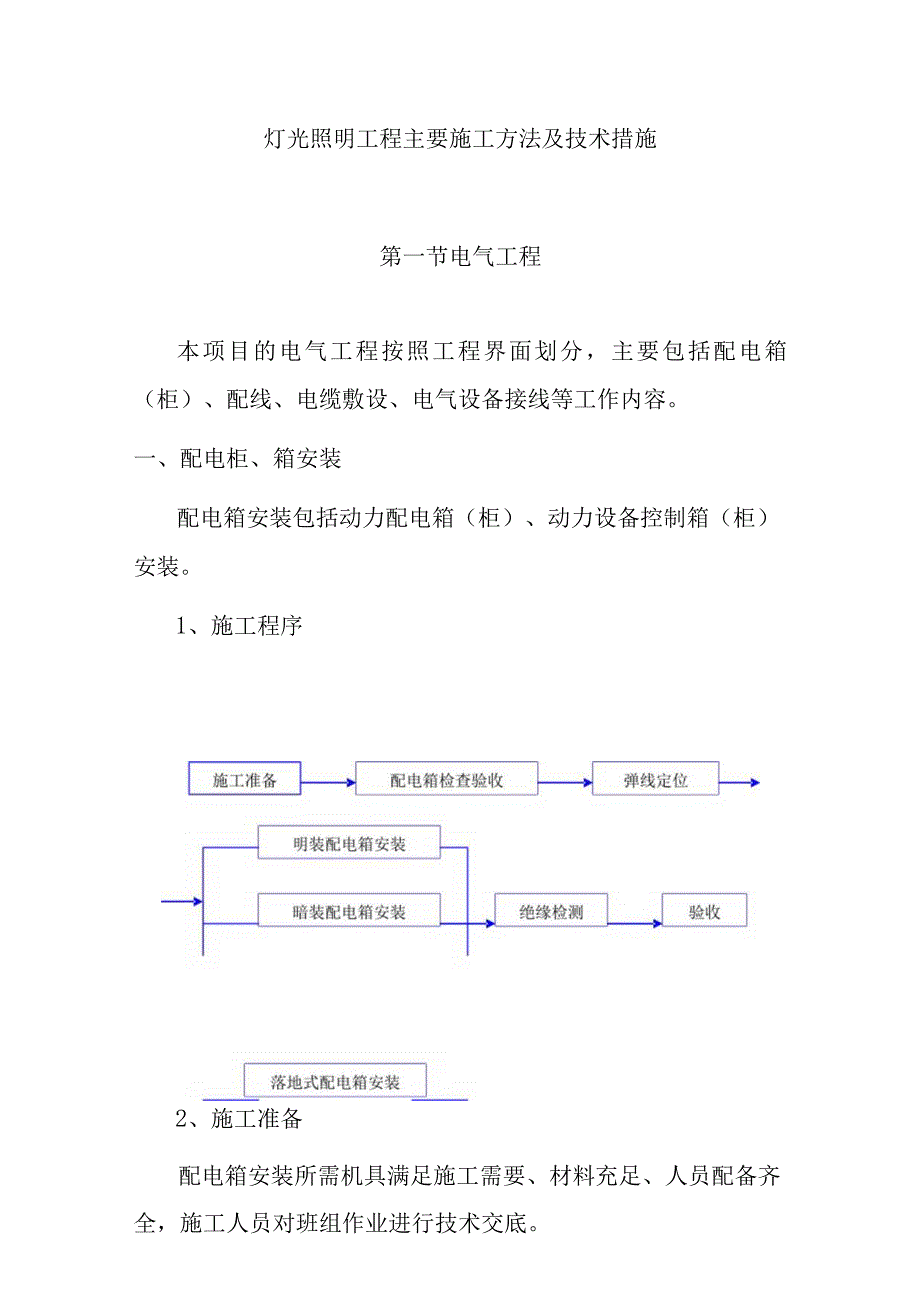

1、灯光照明工程主要施工方法及技术措施第一节电气工程本项目的电气工程按照工程界面划分，主要包括配电箱（柜）、配线、电缆敷设、电气设备接线等工作内容。一、配电柜、箱安装配电箱安装包括动力配电箱（柜）、动力设备控制箱（柜）安装。1、施工程序2、施工准备配电箱安装所需机具满足施工需要、材料充足、人员配备齐全，施工人员对班组作业进行技术交底。3、箱体检查验收安装前，要按设计图纸检查其箱号、箱内回路号，并对照安装设计说明进行检查，满足设计规范要求。4、弹线定位根据设计要求现场找出配电箱位置，并按照箱的外形尺寸进行弹线定位。5、暗装配电箱的安装对暗装的配电箱应根据土建施工进度及时做好箱体的预埋工作。先将空箱体

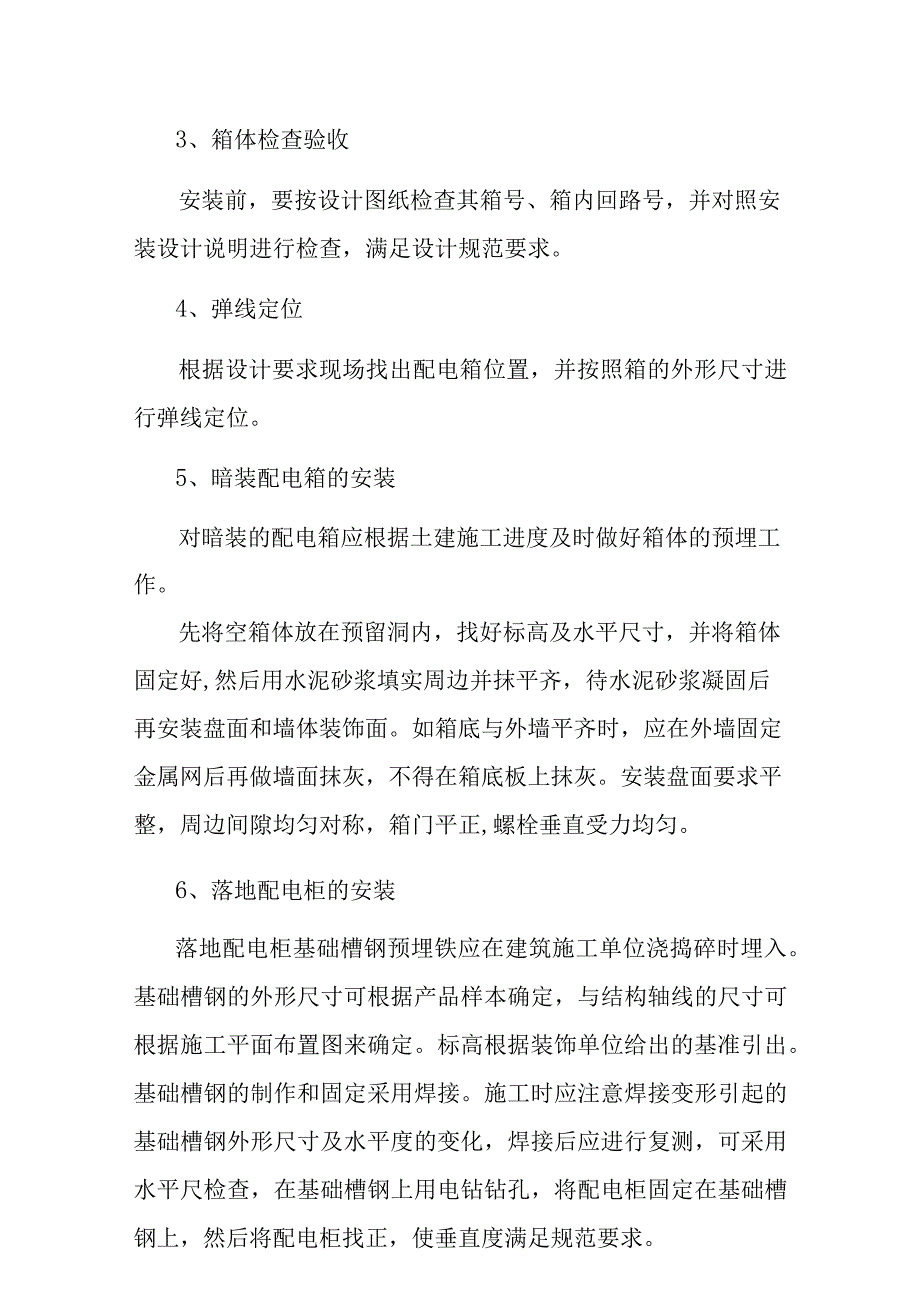

2、放在预留洞内，找好标高及水平尺寸，并将箱体固定好,然后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和墙体装饰面。如箱底与外墙平齐时，应在外墙固定金属网后再做墙面抹灰，不得在箱底板上抹灰。安装盘面要求平整，周边间隙均匀对称，箱门平正,螺栓垂直受力均匀。6、落地配电柜的安装落地配电柜基础槽钢预埋铁应在建筑施工单位浇捣碎时埋入。基础槽钢的外形尺寸可根据产品样本确定，与结构轴线的尺寸可根据施工平面布置图来确定。标高根据装饰单位给出的基准引出。基础槽钢的制作和固定采用焊接。施工时应注意焊接变形引起的基础槽钢外形尺寸及水平度的变化，焊接后应进行复测，可采用水平尺检查，在基础槽钢上用电钻钻孔，将配

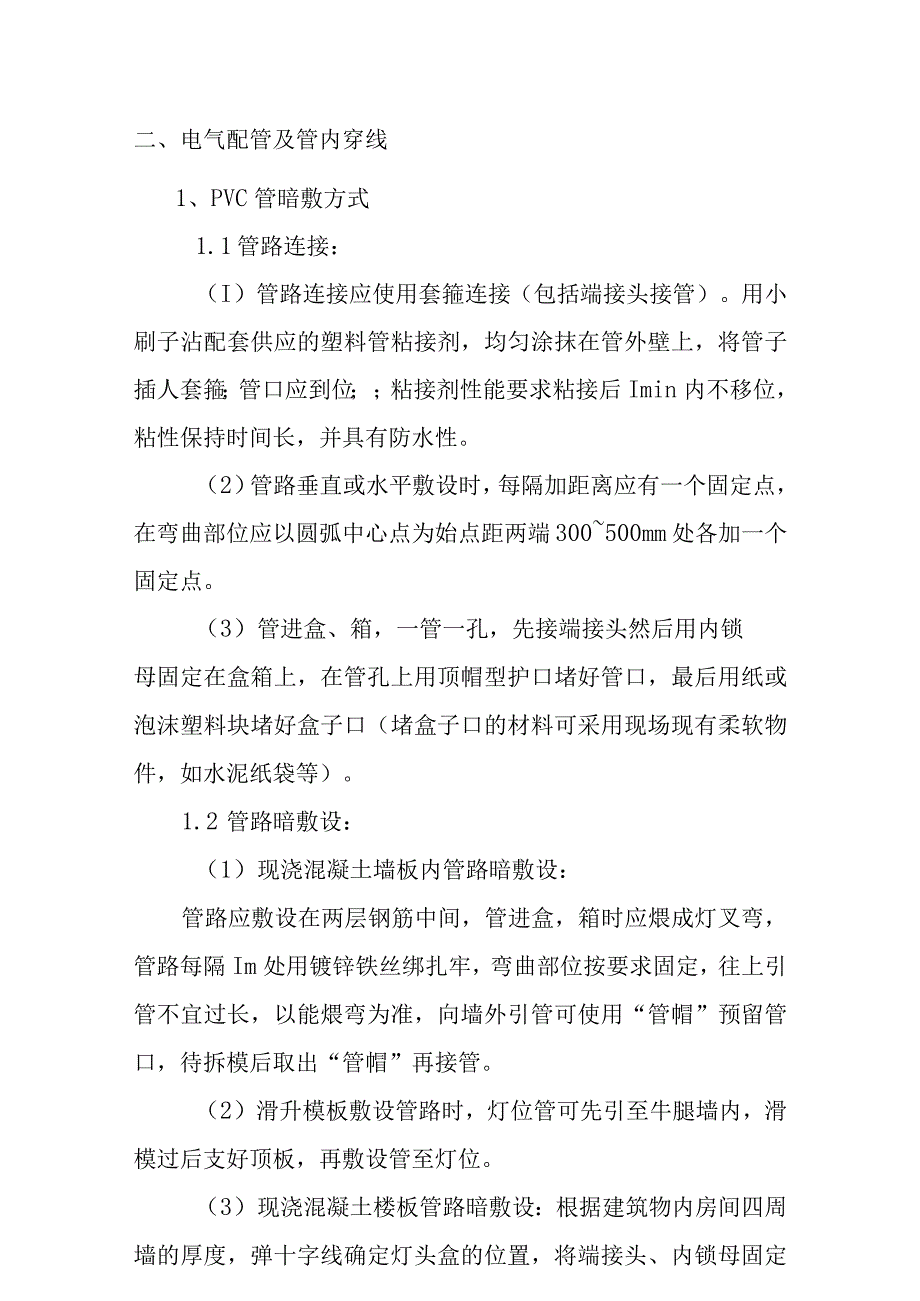

3、电柜固定在基础槽钢上，然后将配电柜找正，使垂直度满足规范要求。二、电气配管及管内穿线1、PVC管暗敷方式1.1 管路连接：（I）管路连接应使用套箍连接（包括端接头接管）。用小刷子沾配套供应的塑料管粘接剂，均匀涂抹在管外壁上，将管子插人套箍；管口应到位；粘接剂性能要求粘接后Imin内不移位，粘性保持时间长，并具有防水性。（2）管路垂直或水平敷设时，每隔加距离应有一个固定点，在弯曲部位应以圆弧中心点为始点距两端300500mm处各加一个固定点。（3）管进盒、箱，一管一孔，先接端接头然后用内锁母固定在盒箱上，在管孔上用顶帽型护口堵好管口，最后用纸或泡沫塑料块堵好盒子口（堵盒子口的材料可采用现场现有柔
4、软物件，如水泥纸袋等）。1.2 管路暗敷设：（1）现浇混凝土墙板内管路暗敷设：管路应敷设在两层钢筋中间，管进盒，箱时应煨成灯叉弯，管路每隔Im处用镀锌铁丝绑扎牢，弯曲部位按要求固定，往上引管不宜过长，以能煨弯为准，向墙外引管可使用“管帽”预留管口，待拆模后取出“管帽”再接管。（2）滑升模板敷设管路时，灯位管可先引至牛腿墙内，滑模过后支好顶板，再敷设管至灯位。（3）现浇混凝土楼板管路暗敷设：根据建筑物内房间四周墙的厚度，弹十字线确定灯头盒的位置，将端接头、内锁母固定在盒子的管孔上，使用顶帽护口堵好管口，并堵好盒口，将固定好盒子，用机螺丝或短钢筋固定在底筋上。跟着敷管、管路应敷设在弓筋的下面底筋的
5、上面，管路每隔Im用短锌铁丝绑扎牢。引向隔断墙的管子，可使用“管帽”预留管口，拆模后取出管帽再接管。（4）预制薄型混凝土模板管路暗敷设：确定好灯头盒尺寸位置，先用电锤在板上面打孔，然后在板下面扩孔，孔大小应比盒子外口略大一些。利用高桩盒上安装好卡铁（轿杆）将端接头，内锁母把管固定在盒子孔处，并将高桩盒用水.泥砂浆埋好，然后敷设管路。管路保护层应不小于80mm为宜。1.3 扫管穿带线对于现浇混凝土结构，如墙、楼板应及时进行扫管，即随拆模随扫管这样能够及时发现堵管不通现象，以便在混凝土未终凝时，修补管路。对于胸混结构墙体，在抹灰前进行扫管，有问题时修改管路，便于土建修复.经过扫管后确认管路畅通，及
6、时穿好带线，并将管口、盒口、箱口堵好，加强成品配管保护.防止出现二次堵塞管路现象。2、KBG管施工方式：2.1KBG管管路不宜穿过建筑物、构筑物或设备的基础,当必须穿过时应另设保护管保护。经过建筑物的变形缝处应装设两端固定的补偿装置。2.2KBG管暗敷时，宜沿最近的路线敷设，其弯曲半径不应小于管外径的10倍；明敷时，弯曲半径不应小于管外径的6倍，当有两个接线盒间只有一个弯曲时，其弯曲半径不应小于管外径的4倍。2.3KBG管弯曲处不应有折皱、凹陷、裂纹等缺陷，管材弯扁程度不应大于管外径的10%o2.4KBG管敷设两个接线点之间的距离应符合下列规定:对无弯管路时不超过30m；有一个弯曲(90-15
7、0)时不超过20m；有两个弯曲(90-150)时不超过15m；有三个弯曲(90-150)时不超过8m。2.5KBG管明敷时吊架规格不应小于下列规定：圆钢：直径6m扁钢；30mm*3mm角钢；25mm*25mm*3mm埋注支架应有燕尾，埋入深度不应小于80mmo2.6KBG管水平或垂直明敷时，其水平或垂直安装的允许偏差为L5%。，全长偏差不应大于管内经的1/2。2.7KBG管明敷时，排列整齐、固定点牢固、间距均匀,其最大间距应符合下表规定：敷设方式管直径（mm）16-2025-3240吊架、支架或沿墙敷设固定点间的最大距离（m）1.01.52.02.8KBG管敷设时，其固定点与终端、弯头中点、电
8、气器具或盒边缘的距离宜为150-300mmo2.9KBG管进入落地式配电箱（柜）时排列整齐，管口出配电箱（柜）基础面应为50-8Onln1。2.10KBG管埋入墙体或混凝土内时，管外壁与墙面净距不小于15mm。2.11KBG管暗敷时，固定点应牢固且应符合下列规定：2.1Ll敷设在钢筋混凝土内的管路与钢筋固定，固定点间距不应大于1000m；2.11.2敷设在砌体内的管路剔槽宽度不应大于5mm,固定点间距不应大于1500mmo2. 12KBG管与其它管道间的距离应符合下列规定:管路名称管路敷设方式最小间距(mm)蒸汽管平行管道上1000管道下500交叉300暖气管热水管平行管道上300管道下200
9、交叉100通风、给排水及压缩空气管平行100交叉50煤气、乙快、氧气管平行100交叉1002.13KBG管连接应采用专用工具进行，不应敲打形成压点，严禁熔焊连接。管路为水平敷设时扣压点在管路上、下方分别扣压；管路垂直敷设时扣压点应在管路左、右侧分别扣压。2.14当KBG管径小于625以下时，每端压点不应少于2点；当管径大于25时，每端扣压点不应少于3处，且扣压点对称、间距均匀。扣压点深度应不小于LOmnb且扣压牢固、表面光滑、管内畅通。管壁扣压形成的凹凸点不应有毛刺。2.15KBG管连接处的扣压点位置应在连接处中心，扣压后接口缝隙采用电力复合脂封堵。2.16KBG管进入盒（箱）时，应一孔一管，
10、并采用螺纹接头连接，同时应锁紧且内壁光滑便于穿线。2.17KBG管及其金属附件组成的电线管路时，当管与管、管与盒（箱）连接符合规定要求时，连接处可不设置跨接线，但KBG管及金属附件等作为外露可导电部分应与建筑物内的等电位联结位置联结，KBG管联结处严禁熔焊连接。3、管内穿线3.1管内穿线施工程序：施工准备穿拉线清扫管路一J放线及断线1倒I1IA导线与带线的绑扎1带护口_从导线包扎U线路检查绝缘摇测3.2选择导线:各回路的导线应严格按照设计图纸选择型号规格，相线、零线及保护地线应加以区分，用黄、绿、红导线分别作A、B、C相线，黄绿双色线作接地线，兰线作零线。3.3穿带线：穿带线的目的是检查管路是
11、否畅通，管路的走向及盒、箱质量是否符合设计及施工图要求。带线采用中2mm的钢丝，先将钢丝的一端弯成不封口的圆圈，再利用穿线器将带线穿入管路内，在管路的两端应留有1015cm的余量（在管路较长或转弯多时，可以在敷设管路的同时将带线一并穿好）。当穿带线受阻时，可用两根钢丝分别穿入管路的两端，同时搅动，使两根钢丝的端头互相钩绞在一起，然后将带线拉出。3. 4清扫管路：配管完毕后，在穿线之前，必须对所有的管路进行清扫。清扫管路的目的是清除管路中的灰尘、泥水等杂物。具体方法为；将布条的两端牢固地绑扎在带线上,两人来回拉动带线，将管内杂物清净。3. 5放线及断线3 .5.1放线：放线前应根据设计图对导线的
12、规格、型号进行核对，放线时导线应置于放线架或放线车上，不能将导线在地上随意拖拉，更不能野蛮使力，以防损坏绝缘层或拉断线芯。4 .5.2断线：剪断导线时，导线的预留长度按以下情况予以考虑：接线盒、开关盒及灯头盒内导线的预留长度为15cm；配电箱内导线的预留长度为配电箱箱体周长的1/2：干线在分支处，可不剪断导线而直接作分支接头。3 .6导线与带线的绑扎：当导线根数较少时，可将导线前端的绝缘层削去，然后将线芯直接插入带线的盘圈内并折回压实，绑扎牢固；当导线根数较多或导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕绑扎牢固。4 .7管内穿线在穿线前，应检查电线管各个管
13、口的护口是否齐全，如有遗漏和破损，均应补齐和更换。穿线时应注意以下事项：3. 7.1同一交流回路的导线必须穿在同一管内。3 .7.2不同回路，不同电压和交流与直流的导线，不得穿入同一管内。4 .7.3导线在变形缝处，补偿装置应活动自如，导线应留有一定的余量。3. 8导线连接导线连接应满足以下要求：导线接头不能增加电阻值；受力导线不能降低原机械强度；不能降低原绝缘强度。为了满足上述要求，在导线做电气连接时，必须先削掉绝缘再进行连接，多股线需搪锡或压接，包缠绳丝。3. 9导线包扎首先用橡胶绝缘带从导线接头处始端的完好绝缘层开始，缠绕12个绝缘带宽度，再以半幅宽度重叠进行缠绕。在包扎过程中应尽可能地
14、收紧绝缘带（一般将橡胶绝缘带拉长2倍后再进行缠绕）。而后在绝缘层上缠绕12圈后进行回缠，最后用黑胶布包扎，包扎时要搭接好，以半幅宽度边压边进行缠绕。3. 10线路检查及绝缘摇测：3.1 0.1线路检查：接、焊、包全部完成后，应进行自检和互检：检查导线接、焊、包是否符合设计要求及有关施工验收规范及质量验收标准的规定，不符合规定的应立即纠正，检查无误后方可进行绝缘摇测。3.10 .2绝缘摇测：导线线路的绝缘摇测一般选用500Vo填写“绝缘电阻测试记录”。摇动速度应保持在120rmin左右，读数应采用一分钟后的读数为宜。三、电缆敷设1、施工程序2、施工准备2.1施工前应对电缆进行详细检查，规格、型号
