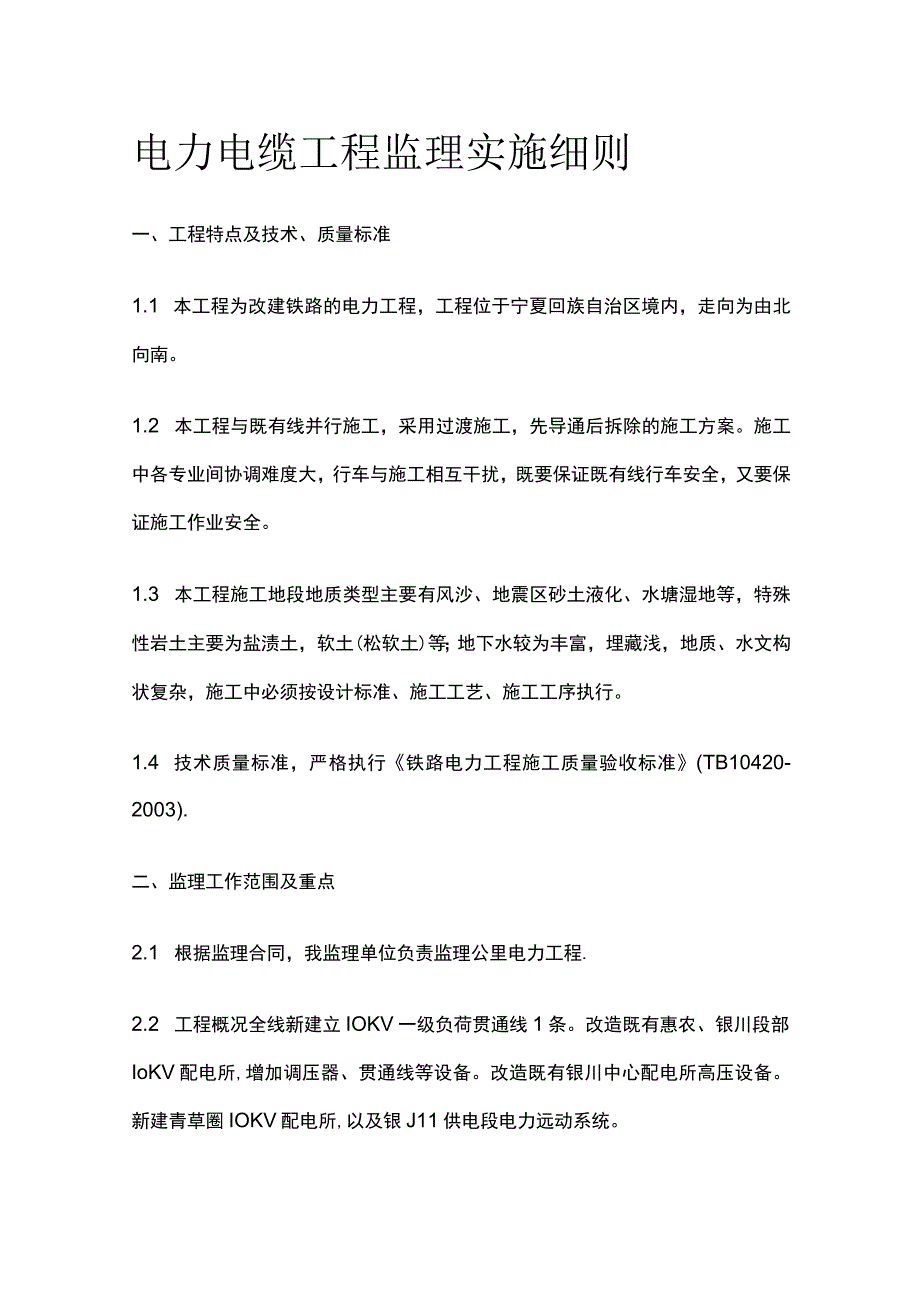

1、电力电缆工程监理实施细则一、工程特点及技术、质量标准1.1 本工程为改建铁路的电力工程,工程位于宁夏回族自治区境内,走向为由北向南。1.2 本工程与既有线并行施工,采用过渡施工,先导通后拆除的施工方案。施工中各专业间协调难度大,行车与施工相互干扰,既要保证既有线行车安全,又要保证施工作业安全。1.3 本工程施工地段地质类型主要有风沙、地震区砂土液化、水塘湿地等,特殊性岩土主要为盐渍土,软土(松软土)等;地下水较为丰富,埋藏浅,地质、水文构状复杂,施工中必须按设计标准、施工工艺、施工工序执行。1.4 技术质量标准,严格执行铁路电力工程施工质量验收标准(TB10420-2003).二、监理工作范围

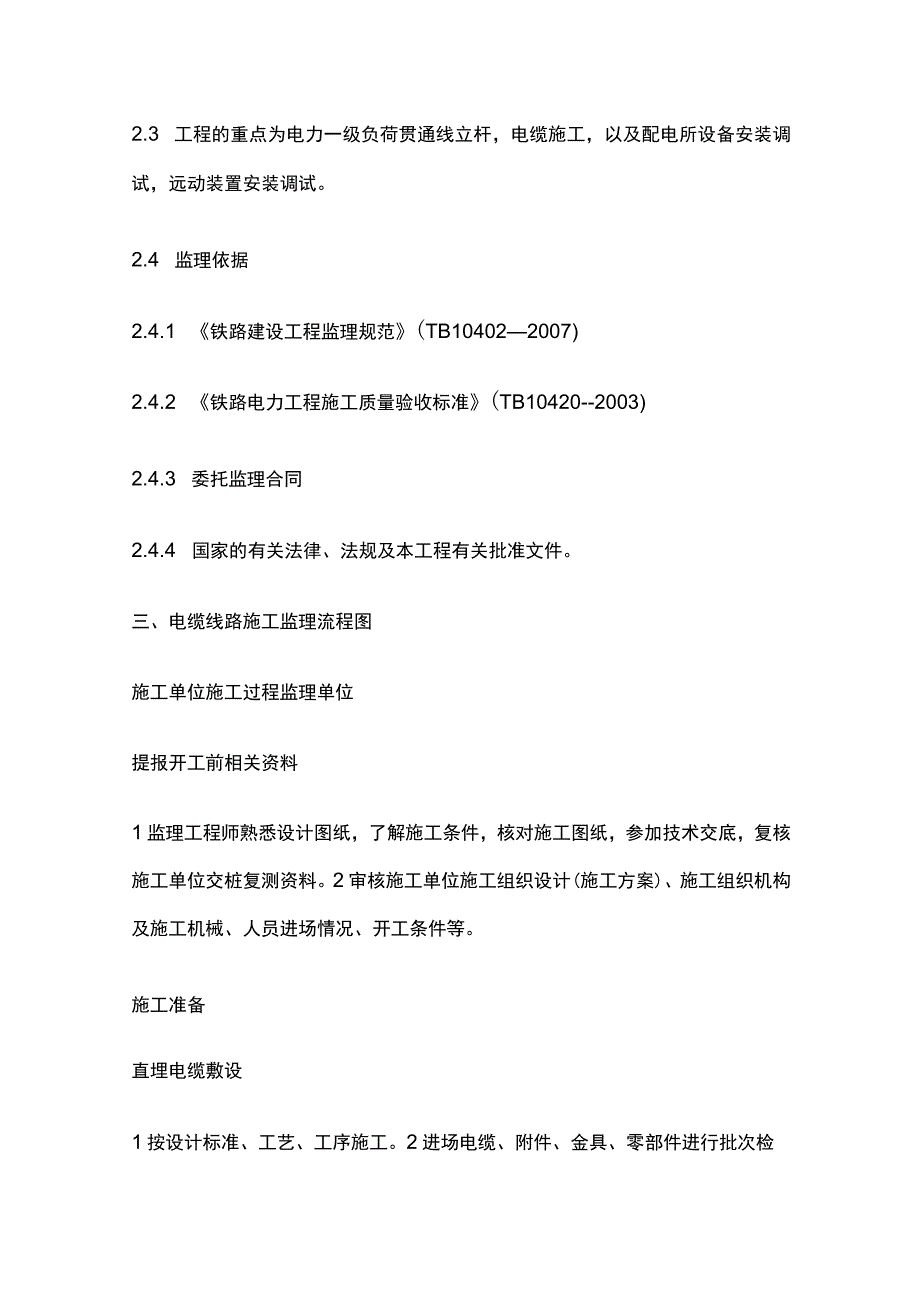

2、及重点2.1 根据监理合同,我监理单位负责监理公里电力工程.2.2 工程概况全线新建立IOKV一级负荷贯通线1条。改造既有惠农、银川段部IoKV配电所,增加调压器、贯通线等设备。改造既有银川中心配电所高压设备。新建青草圈IOKV配电所,以及银J11供电段电力远动系统。2.3 工程的重点为电力一级负荷贯通线立杆,电缆施工,以及配电所设备安装调试,远动装置安装调试。2.4 监理依据2.4.1 铁路建设工程监理规范(TB104022007)2.4.2 铁路电力工程施工质量验收标准(TB10420-2003)2.4.3 委托监理合同2.4.4 国家的有关法律、法规及本工程有关批准文件。三、电缆线路施工

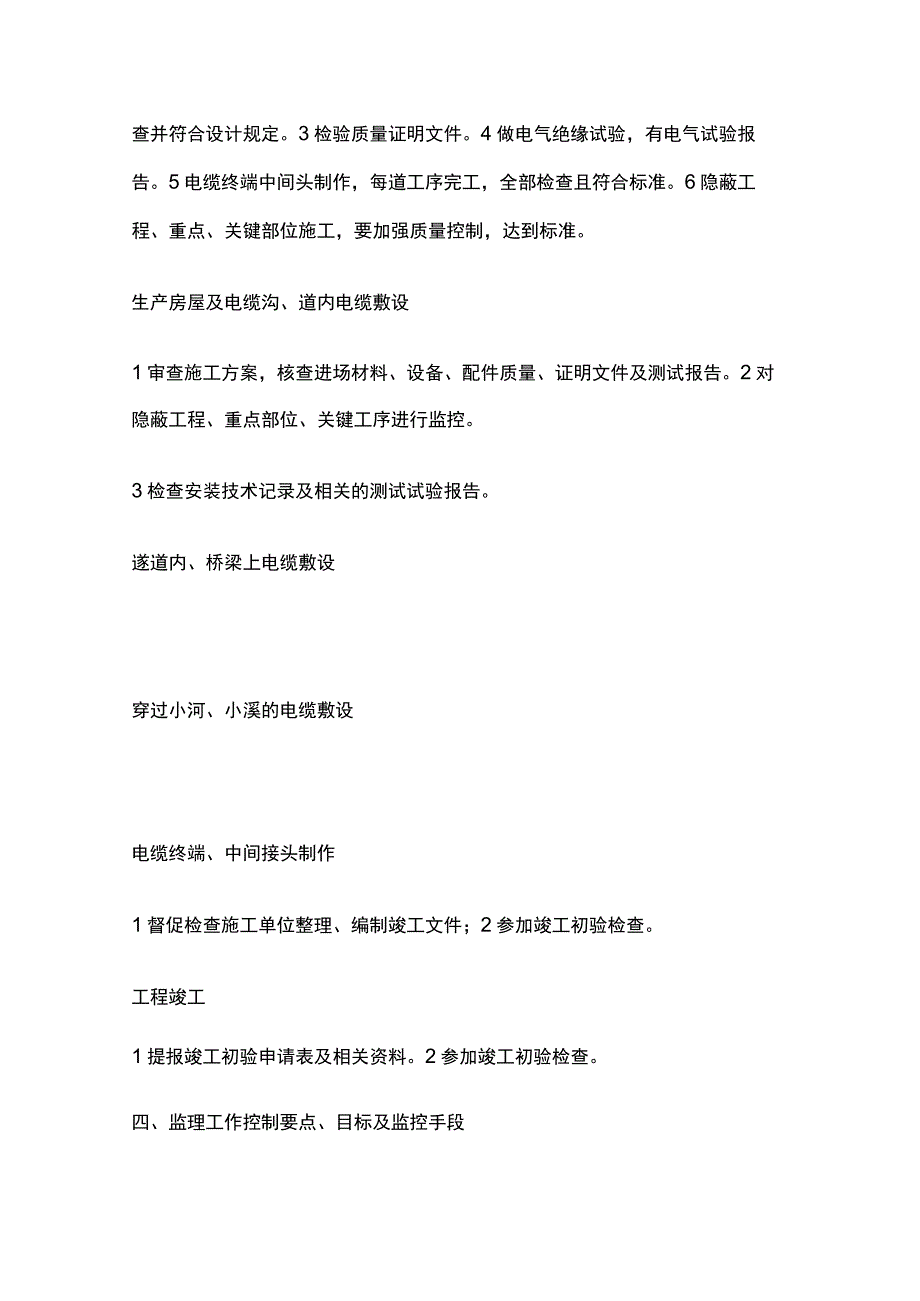

3、监理流程图施工单位施工过程监理单位提报开工前相关资料1监理工程师熟悉设计图纸,了解施工条件,核对施工图纸,参加技术交底,复核施工单位交桩复测资料。2审核施工单位施工组织设计(施工方案)、施工组织机构及施工机械、人员进场情况、开工条件等。施工准备直埋电缆敷设1按设计标准、工艺、工序施工。2进场电缆、附件、金具、零部件进行批次检查并符合设计规定。3检验质量证明文件。4做电气绝缘试验,有电气试验报告。5电缆终端中间头制作,每道工序完工,全部检查且符合标准。6隐蔽工程、重点、关键部位施工,要加强质量控制,达到标准。生产房屋及电缆沟、道内电缆敷设1审查施工方案,核查进场材料、设备、配件质量、证明文件及测

4、试报告。2对隐蔽工程、重点部位、关键工序进行监控。3检查安装技术记录及相关的测试试验报告。遂道内、桥梁上电缆敷设穿过小河、小溪的电缆敷设电缆终端、中间接头制作1督促检查施工单位整理、编制竣工文件;2参加竣工初验检查。工程竣工1提报竣工初验申请表及相关资料。2参加竣工初验检查。四、监理工作控制要点、目标及监控手段4.1 涉及既有线路的电缆敷设施工,施工前必须调查和落实既有线设备的状况、位置、线路走向。施工单位要与运营单位签订安全施工协议书,共同制定防护措施,明确施工责任,防止损坏设备,造成行车安全事故。控制措施:严格执行既有线施工审批制度,杜绝无计划施工、超范围施工。做到施工不行车,行车不施工。

5、既有线封闭施工过程中,重点加强施工准备,施工过程监控,线路开通检查三个关键环节,确保施工安全。4.2 质量目标:确保电力电缆终端头、中间头制作,电缆电气试验性能良好。分项工程一次验收合格率100%。4.3 电缆施工监理细则如下。4.3.1 电缆线路(1) .电缆保管时电缆端头应密封防潮,电缆敷设前应进行绝缘试验。(2)电缆敷设时,电缆应从盘的上端引出,避免电缆与支架或地面摩擦。敷设过程中电缆不得发生绞拧。机械敷缆时,牵引速度不宜大于15m/min,且牵引平稳,牵引张力不得超过电缆允许范围,确保电缆免受损伤。(3)电缆敷设时的环境温度应满足电缆的技术要求。(4)电缆终端头与中间接头制作时,应严格

6、遵守制作工艺规程,操作人员应具备操作资格。(5)在室外制作6kV及以上电缆终端头与中间接头时,其空气相对湿度宜为70%以下;当湿度大时,可提高环境温度或加热电缆。制作塑料绝缘电缆终端头与中间接头时,应防止尘埃、杂物落入绝缘内。不得在雾、雨中施工。在室内施工时,应备有消防器材。4.3.2 直埋电缆敷设(1)电缆按进场批次进行检查,电缆外表应无绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷;电缆的绝缘试验合格;电缆的规格、型号应符合设计要求。检验数量:施工单位全部检查,监理单位按施工单位检验数量的10%进行外观检查。检验方法:施工单位检查质量证明文件、试验及观察检查。监理单位检查质量证明文件、见证试

7、验及观察检查。签证方式:施工单位自检、试验,填报TA6表及检查记录表,并附质量证明文件和试验报告单,监理工程师根据见证检查情况做出结论。(2)电缆埋设深度应符合设计要求。检验数量:施工单位全部检查,监理单位按施工单位检验数量的10%见证检验。检验方法:观察、测量检查。签证方式:施工单位自检,填报TA8表,监理工程师根据检查情况做出结论。(3)电缆与铁路、公路、排水沟、城市街道、厂区街道交叉以及进入建筑物时应根据设计要求采取保护措施。检验数量:施工单位全部检查,监理单位按施工单位检验数量的10%见证检验。检验方法:观察检查。签证方式:施工单位自检,填报TA8表,监理工程师根据检查情况做出结论。(

8、4)电缆间、电缆与管道、建筑物间的最小净距应符合铁路电力工程施工质量验收标准(TB104202003)附录K的规定。检验数量:施工单位全部检查,监理单位按施工单位检验数量的10%见证检验。检验方法:测量检查。(5)电缆敷设的最小弯曲半径应符合表六的规定。表六电缆最小弯曲半径电缆型式多芯单芯控制电缆IOD橡皮绝缘电力电缆无铅包、钢铠护套IOD裸铅包护套15D钢铠护套20D聚氯乙烯绝缘电力电缆IOD交联聚氯乙烯绝缘电力电缆15D20D注:表中D为电缆外径。检验数量:施工单位全部检查,监理单位按施工单位检验数量的10%见证检验。检验方法:观察、测量检查。(6)电缆穿过小河、小溪的敷设应符合下列规定:

9、保护管(槽)的埋设深度不应小于河床以下0.5m。石质河床可浅埋。电缆过河位置,线路走向等应符合设计要求。电缆的水底部分不应有接头。检验数量:施工单位全部检查,监理单位按施工单位检验数量的10%见证检验。检验方法:观察、测量检查。签证方式:施工单位自检,填报TA8表,监理工程师根据检查情况做出结论。(7施工单位按铁路电力工程施工质量验收标准XTB104202003)的要求填报直埋电缆敷设检验批质量验收记录表,监理工程师根据见证及检查情况填写验收记录,并做出验收结论。4.3.3 厂房、电缆沟内电缆敷设(1)电缆的进场验收应符合铁路电力工程施工质量验收标准(TB104202003)第12.2.1条的

10、规定。(2)电缆支架所用钢材应平直,无显著扭曲;切口处应无卷边、毛刺;钢支架应焊接牢固,无显著变形。电缆桥架和附件的规格、型号、质量应符合设计要求和相关产品标准的规定。检验数量:施工单位全部检查,监理单位按施工单位检验数量的10%进行外观检查。检验方法:检查质量证明文件及观察检查。签证方式:施工单位自检,填报TA8表及检查记录表,并附质量证明文件,监理工程师根据检查情况做出结论。(3)电缆支架、桥架间距,最上层和最下层支架与沟顶、楼板或沟底、地面的最小净距及电缆沟或电缆隧道宽度应符合设计要求。当设计无明确要求时,应符合表七表十的规定。检验数量:施工单位全部检查。监理单位抽检20%。检验方法:测

11、量检查。表七电缆支架、桥架间的最小允许净距(m)电缆种类水平敷设垂直敷设电力电缆LO1.5控制电缆0.81.0表八电缆支架、桥架层间垂直距离允许最小值(mm)电缆类型支架桥架控制电缆200200电力电缆IokV及以下(不含交联聚乙烯电缆)150250IOkV交联聚乙烯电缆20030035kV三芯电缆30035035kV单芯电缆250300表九电缆支架、桥架最上层、最下层与建筑物的距离(mm)敷设方式电缆隧道或夹层电缆沟吊架桥架最上层至沟顶或楼板300350150200150200350450最下层至沟底或地面10015050100100-150表十两侧支架间或单侧支架至沟壁间的净宽最小值(mm

12、)支架配置电缆沟深电缆隧道600600-10001000两侧支架3005007001000侧支架300450600900(4)金属电缆支架、桥架接地连接应可靠。检验数量:施工单位全部检查,监理单位按施工单位检验数量的10%见证检验。检验方法:施工单位观察及测试检查。监理单位观察检查。4.3.4 厂房内电缆沿墙敷设质量应符合下列规定:(D电缆之间、电缆与绝缘导线、管道之间的接近距离不应小于表H的规定。表十一电缆之间、电缆与其他配线、管道间净距(mm)敷设条件净距IkV以下电缆与IOkV电缆间300IkV以下电缆与绝缘导线间10010kV电缆与绝缘导线间平行300电缆与热力管道间平行1000交叉5

13、00电缆与其他管道间500注:I电缆与热力管道间距离不能满足要求时,应按设计要求采取隔热措施,并应将电缆敷设在热力管道的下方;2电缆与非热力管道的距离不能满足要求时,电缆应按没计要求加保护措施。(2沅铠装电缆水平敷设时至地面距离不应小于2.5m,垂直敷设时,底端距地面不应小于l8m,否则应有相应的保护措施(不含专用电气房间)。检验数量:施工单位全部检查,监理单位按施工单位检验数量的10%见证检验。检验方法:观察、测量检查。4.3.5 电缆桥架的施工质量应符合下列规定:(1)电缆桥架和附件的支吊跨距应符合设计要求。(2)当直线段钢制电缆桥架超过30m,铝合金制、玻璃钢制电缆桥架超过15m时,应有

14、伸缩缝,宜装配伸缩连接板。电缆桥架跨越建筑物伸缩缝处应设置伸缩缝。(3)电缆桥架转弯处的转弯半径,不应小于该桥架上的电缆最小允许弯曲半径的最大者。检验数量:施工单位全部检查。监理单位抽检20%。检验方法:观察、测量检查。4.3.6 交流单芯电缆的钢性固定,宜采用铝合金等不构成磁性闭合回路的夹具,其它固定方式可采用尼龙扎带或绳索。检验数量:施工单位全部检查。监理单位抽检20%。检验方法:观察检查。4.3.7 施工单位按铁路电力工程施工质量验收标准(TBlO4202003)的要求填报厂房、电缆沟内电缆敷设检验批质量验收记录表(I)、(口),监理工程师根据见证及检查情况填写验收记录,并做出验收结论。

15、4.4 管道内电缆敷设4.4.1 电缆的进场验收应符合铁路电力工程施工质量验收标准(TB104202003)第12.2.1条的规定。4.4.2 电缆保护管应无穿孔、裂缝及凸凹不平等缺陷。金属电缆保护管防腐层应完好。电缆保护管的型号、规格、质量应符合设计要求和相关产品标准的规定。检验数量:施工单位全部检查,监理单位按施工单位检验数量的10%进行外观检查。检验方法:检查质量证明文件及观察检查。4.4.3 电缆管的施工质量应符合下列规定:(1)保护管内径不应小于电缆外径的L5倍,混凝土管、陶土管、石棉水泥、管除满足上述要求外,其内径不应小于100mmo(2)保护管的弯曲半径应符合穿入电缆的弯曲半径的要求,且弯曲后无裂链或显著凹下。其弯扁处最小直径不宜小于管外径的90%.每根保护管的弯头不超过3个,直角弯不超过2个。检验数量:施工单位全部检查,监理单位按施工单位检验数量的10%见证检验。检验方法:观察、测量检查。(3)混凝土管、陶土管、石棉水泥管等电缆管顶部至地面的距离不应小于0.7m;在人行道下敷设时,不应小于0.5m。检验
