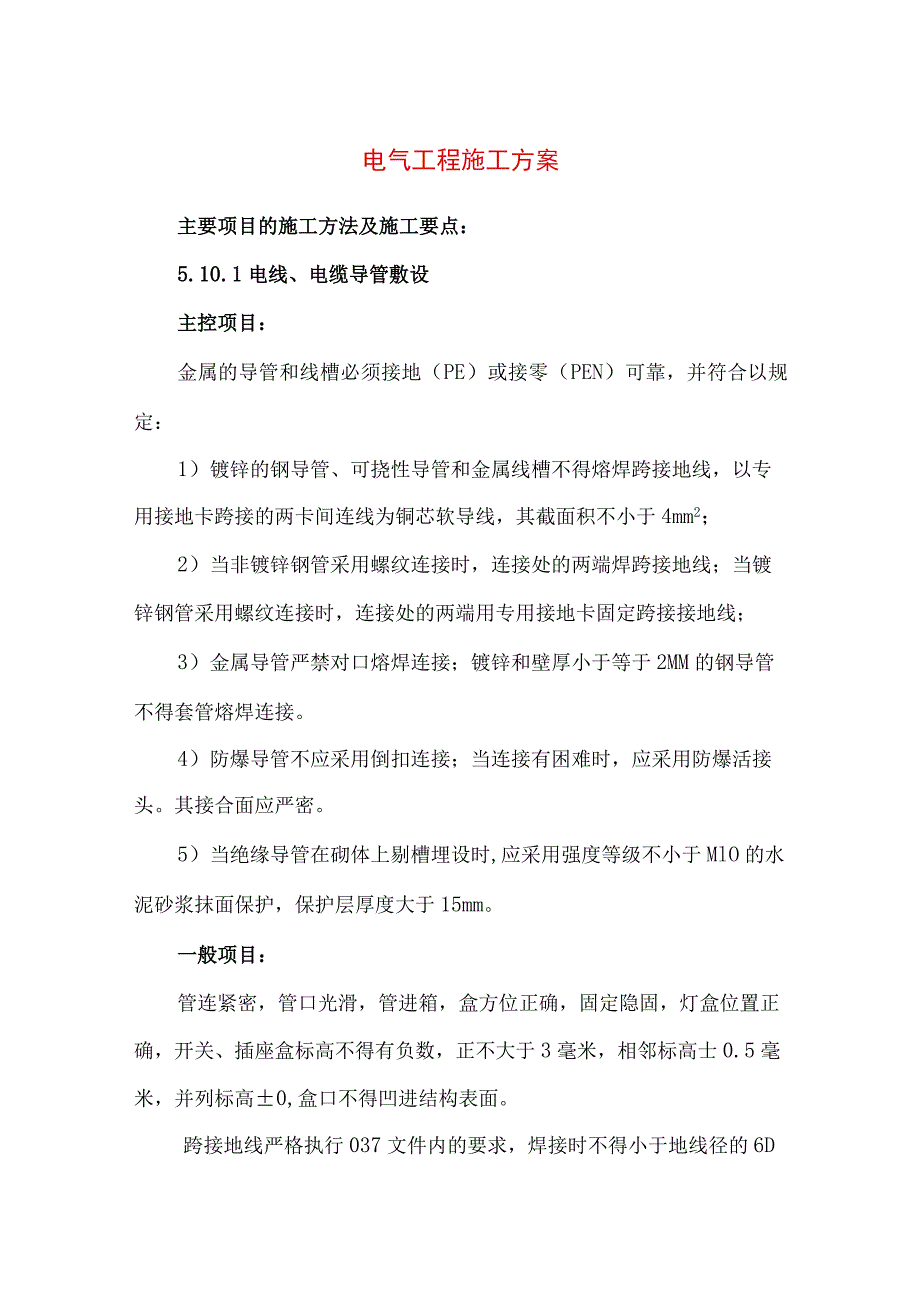

1、电气工程施工方案主要项目的施工方法及施工要点：5.10.1电线、电缆导管敷设主控项目：金属的导管和线槽必须接地（PE）或接零（PEN）可靠，并符合以规定：1）镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，其截面积不小于4mm2；2）当非镀锌钢管采用螺纹连接时，连接处的两端焊跨接地线；当镀锌钢管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线；3）金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2MM的钢导管不得套管熔焊连接。4）防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头。其接合面应严密。5）当绝缘导管在砌体上剔槽埋设时,应采用强

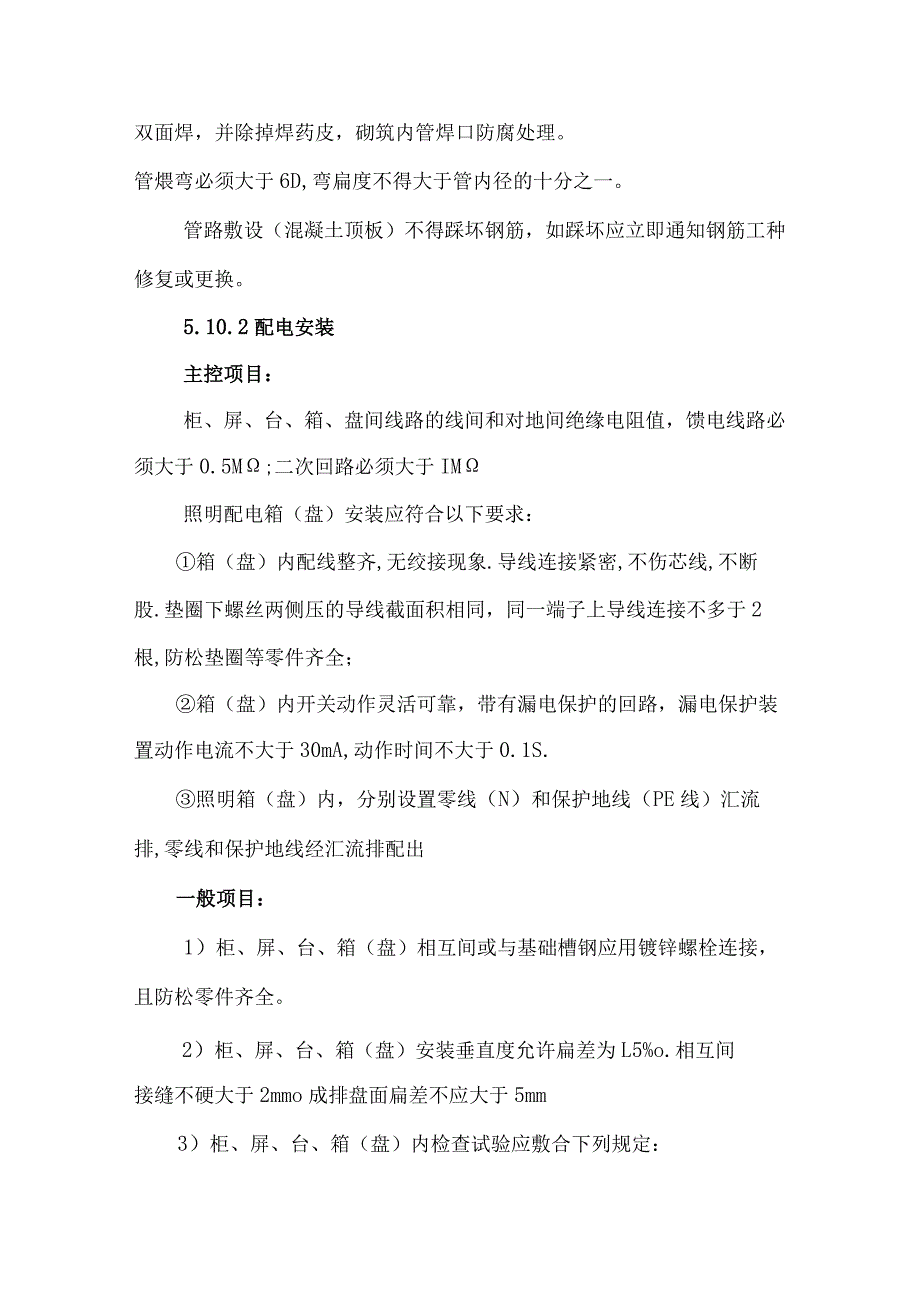

2、度等级不小于MlO的水泥砂浆抹面保护，保护层厚度大于15mm。一般项目：管连紧密，管口光滑，管进箱，盒方位正确，固定隐固，灯盒位置正确，开关、插座盒标高不得有负数，正不大于3毫米，相邻标高士0.5毫米，并列标高0,盒口不得凹进结构表面。跨接地线严格执行037文件内的要求，焊接时不得小于地线径的6D双面焊，并除掉焊药皮，砌筑内管焊口防腐处理。管煨弯必须大于6D,弯扁度不得大于管内径的十分之一。管路敷设（混凝土顶板）不得踩坏钢筋，如踩坏应立即通知钢筋工种修复或更换。5.10.2配电安装主控项目：柜、屏、台、箱、盘间线路的线间和对地间绝缘电阻值，馈电线路必须大于0.5M;二次回路必须大于IM照明配电
3、箱（盘）安装应符合以下要求：箱（盘）内配线整齐,无绞接现象.导线连接紧密,不伤芯线,不断股.垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根,防松垫圈等零件齐全；箱（盘）内开关动作灵活可靠，带有漏电保护的回路，漏电保护装置动作电流不大于30mA,动作时间不大于0.1S.照明箱（盘）内，分别设置零线（N）和保护地线（PE线）汇流排,零线和保护地线经汇流排配出一般项目：1）柜、屏、台、箱（盘）相互间或与基础槽钢应用镀锌螺栓连接，且防松零件齐全。2）柜、屏、台、箱（盘）安装垂直度允许扁差为L5%o.相互间接缝不硬大于2mmo成排盘面扁差不应大于5mm3）柜、屏、台、箱（盘）内检查试验应

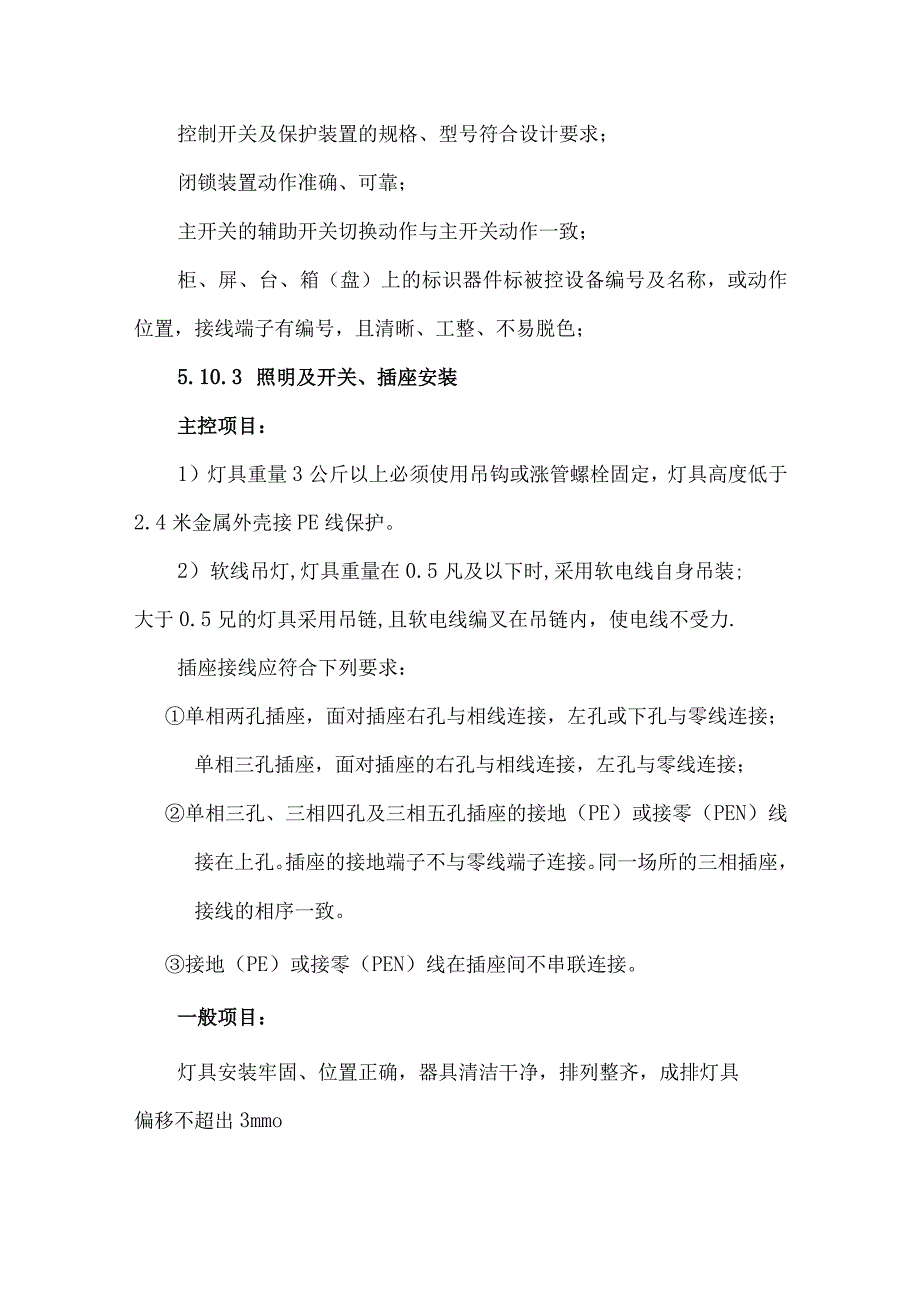

4、敷合下列规定：控制开关及保护装置的规格、型号符合设计要求；闭锁装置动作准确、可靠；主开关的辅助开关切换动作与主开关动作一致；柜、屏、台、箱（盘）上的标识器件标被控设备编号及名称，或动作位置，接线端子有编号，且清晰、工整、不易脱色；5.10.3 照明及开关、插座安装主控项目：1）灯具重量3公斤以上必须使用吊钩或涨管螺栓固定，灯具高度低于2.4米金属外壳接PE线保护。2）软线吊灯,灯具重量在0.5凡及以下时,采用软电线自身吊装;大于0.5兄的灯具采用吊链,且软电线编叉在吊链内，使电线不受力.插座接线应符合下列要求：单相两孔插座，面对插座右孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的
5、右孔与相线连接，左孔与零线连接；单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座，接线的相序一致。接地（PE）或接零（PEN）线在插座间不串联连接。一般项目：灯具安装牢固、位置正确，器具清洁干净，排列整齐，成排灯具偏移不超出3mmo开关、插座接线压线正确，盒内清洁，无杂物，表面清洁，盖板紧贴墙面，剥导线绝缘层必须使用专用剥导线钳子，不得用电工刀。开关、插座标高高差不大于3mm,同一场所高差不大于3mm,相邻高度差O.5mm,并列高度差0,面板，配电箱垂直偏差不大于0.5mm。暗装的开关面板应紧贴墙面，四周无缝隙，安装牢
6、固、表面光滑整洁、无碎裂、划伤、装饰帽齐全。灯具、开关、插座、配电箱存放不得受潮，配电箱解体后配电板及箱门码放整，并每层间垫防损软物垫好及隔断以防坏漆面。5.10.4 桥架、电缆安装敷设主控项目：金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须符合下列规定：金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接。非镀锌电缆桥架间连接板的两端跨接铜芯地线，接地线最小允许截面积不小于4mm2；镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严
7、重划伤等缺陷。一般项目:直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m应设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；梯架垂直度偏差小于L5mm,水平度不大于（2米段）1mm,全长不大于3mmo电缆耐压试验结果，绝缘电阻必须符合施工规范规定，排列整齐，标志牌设置准确型号规格用途正确。缆线直角弯要10D,梯架内固定尺寸不大于1米，每根电缆中途不得断接。绝缘电阻值不小于300兆欧。5. 10.5接地装置主控项目：人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。接地装置的接地干线埋设，经人行通道处埋地深度不应小于1米,且应采取均压措施或
