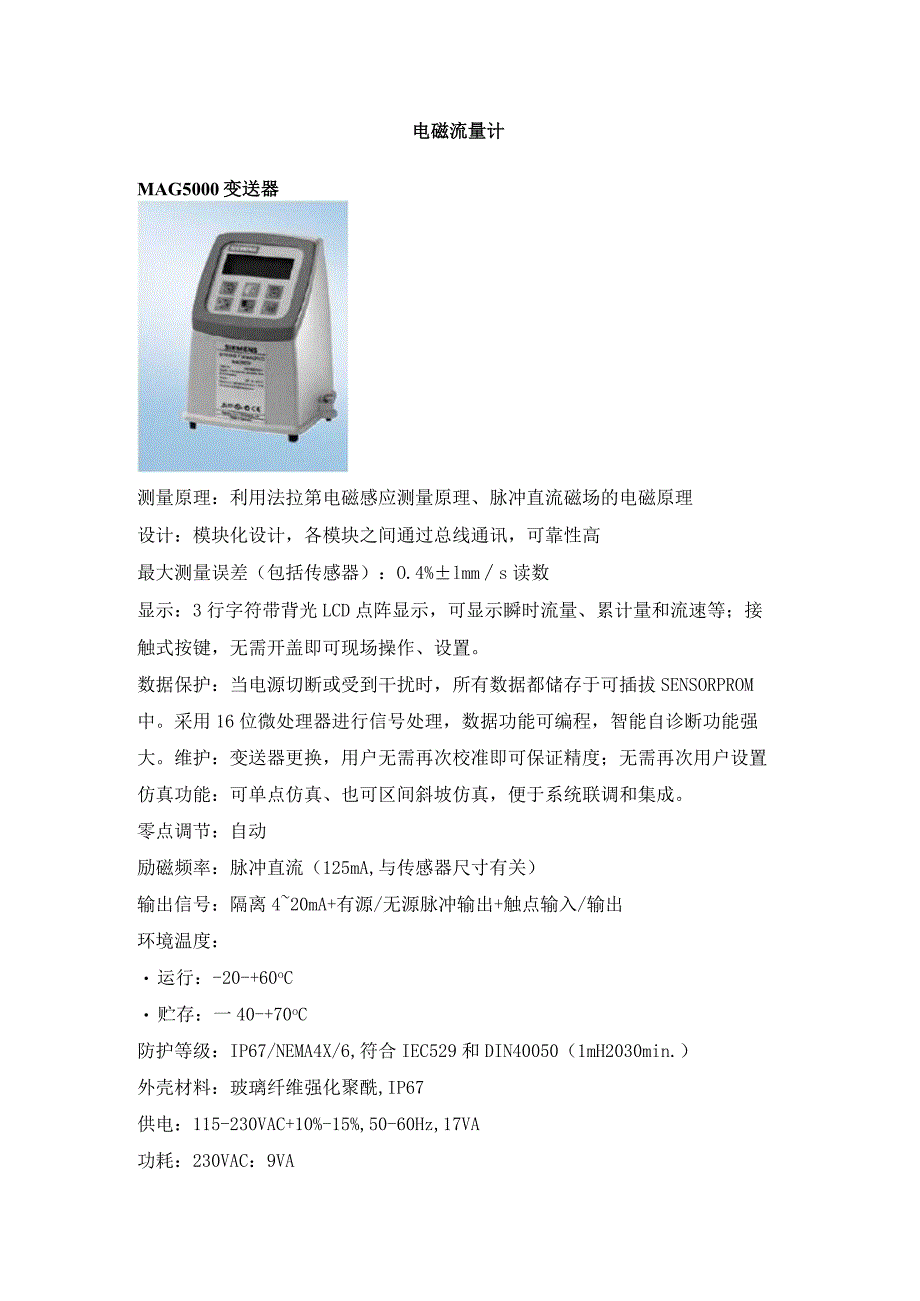

电磁流量计(MAG5000+MAG3100)技术参数.docx_第1页
第1页 / 共3页
电磁流量计(MAG5000+MAG3100)技术参数.docx_第2页
第2页 / 共3页

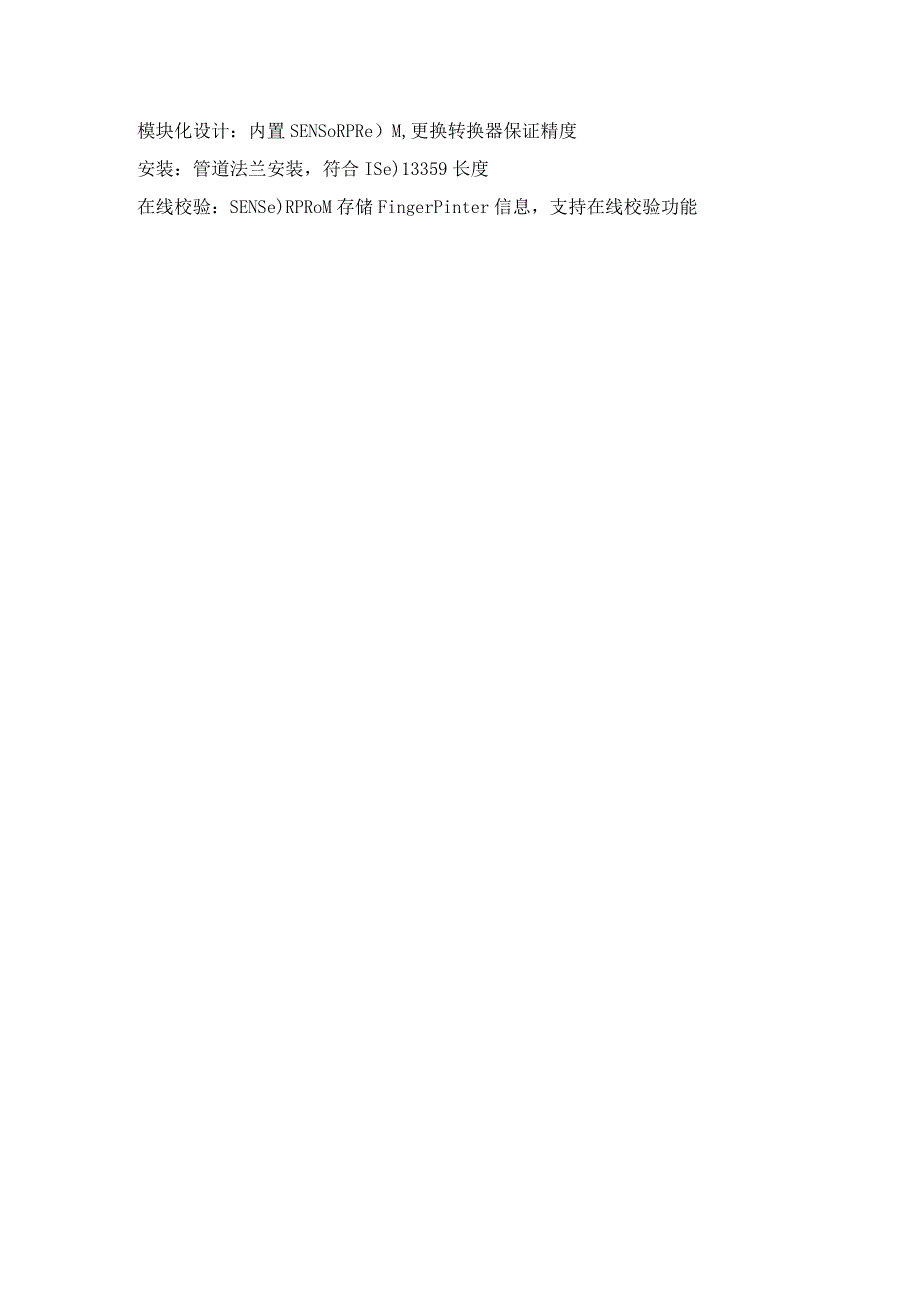

电磁流量计(MAG5000+MAG3100)技术参数.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《电磁流量计(MAG5000+MAG3100)技术参数.docx》由会员分享,可在线阅读,更多相关《电磁流量计(MAG5000+MAG3100)技术参数.docx(3页珍藏版)》请在第壹文秘上搜索。

1、电磁流量计MAG5000变送器测量原理:利用法拉第电磁感应测量原理、脉冲直流磁场的电磁原理设计:模块化设计,各模块之间通过总线通讯,可靠性高最大测量误差(包括传感器):O.4%lmms读数显示:3行字符带背光LCD点阵显示,可显示瞬时流量、累计量和流速等;接触式按键,无需开盖即可现场操作、设置。数据保护:当电源切断或受到干扰时,所有数据都储存于可插拔SENSORPROM中。采用16位微处理器进行信号处理,数据功能可编程,智能自诊断功能强大。维护:变送器更换,用户无需再次校准即可保证精度;无需再次用户设置仿真功能:可单点仿真、也可区间斜坡仿真,便于系统联调和集成。零点调节:自动励磁频率:脉冲直流

2、(125mA,与传感器尺寸有关)输出信号:隔离420mA+有源/无源脉冲输出+触点输入/输出环境温度: 运行:-20-+60oC 贮存:一40-+70oC防护等级:IP67/NEMA4X/6,符合IEC529和DIN40050(1mH2030min.)外壳材料:玻璃纤维强化聚酰,IP67供电:115-230VAC+10%-15%,50-60Hz,17VA功耗:230VAC:9VA电磁兼容性(EMC性能) 发射干扰:符合EN50081-1(轻工业) 抗噪声:符合EN50082-1(工业)标准和认证:CE,通用ULc,C标志;FMclassl,div2MAG3100传感器测量原理:采用脉冲直流励磁

3、方式过程连接法兰: 标准EN1092-1,凸面(EN1092-1,DIN2501&BS4504有相同的匹配尺寸) DN200-1000(840”):PN10外壳防护等级:IP68电磁兼容:89/336EEC材料 法兰和外壳:碳钢,两种环氧涂层防腐蚀(最薄15OnInl) 测量管:AISI304(1.4301) 电极:PTFE 内衬:哈氏合金 接地电极:材料与测量电极相同电缆入口(分体式):4xM20接地电极:橡胶内衬配置接地电极防护等级:IP68,IP68防护等级可现场密封升级,操作方便模块化设计:内置SENSoRPRe)M,更换转换器保证精度安装:管道法兰安装,符合ISe)13359长度在线校验:SENSe)RPRoM存储FingerPinter信息,支持在线校验功能
