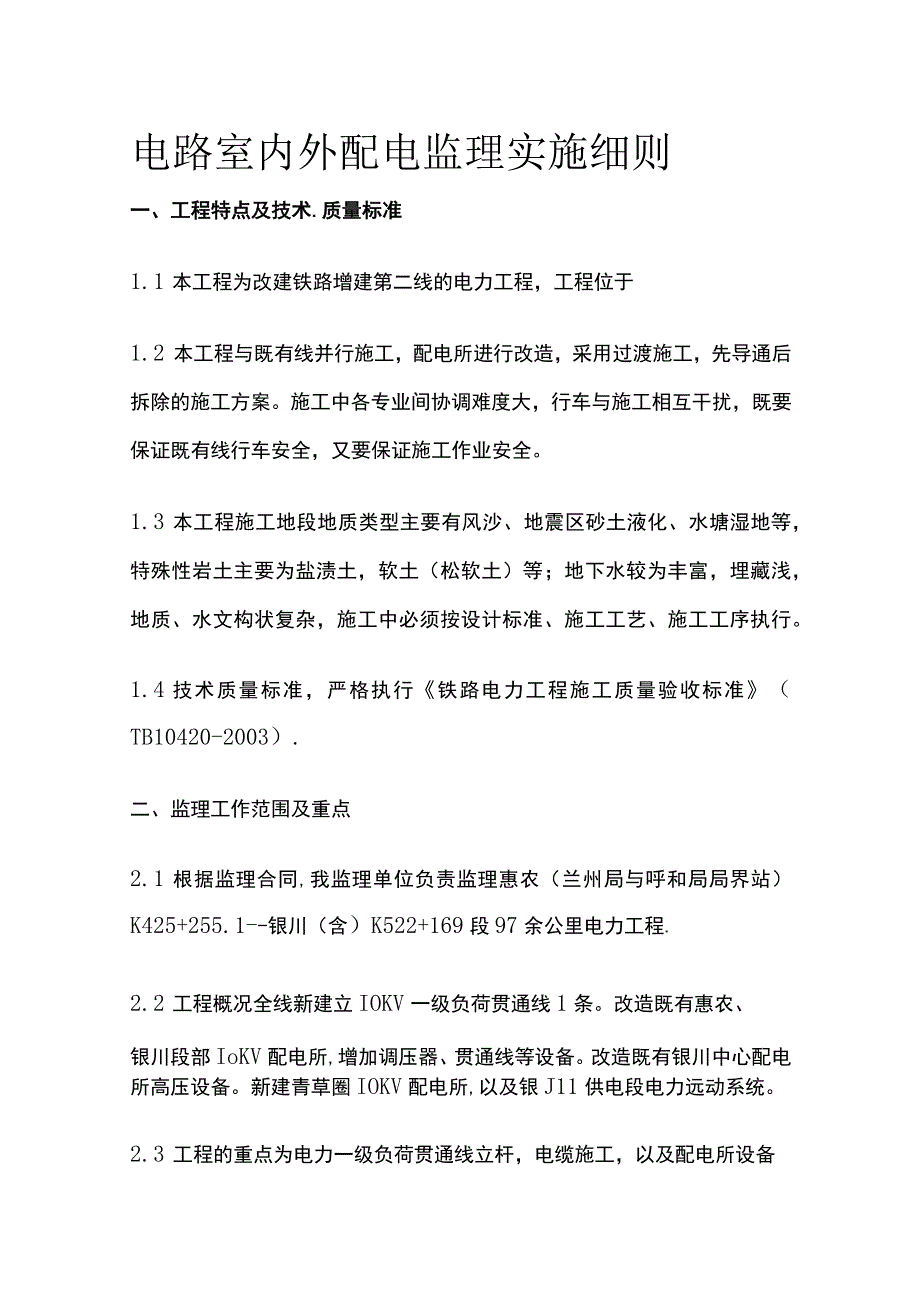

1、电路室内外配电监理实施细则一、工程特点及技术.质量标准1.1 本工程为改建铁路增建第二线的电力工程，工程位于1.2 本工程与既有线并行施工，配电所进行改造，采用过渡施工，先导通后拆除的施工方案。施工中各专业间协调难度大，行车与施工相互干扰，既要保证既有线行车安全，又要保证施工作业安全。1.3 本工程施工地段地质类型主要有风沙、地震区砂土液化、水塘湿地等，特殊性岩土主要为盐渍土，软土（松软土）等；地下水较为丰富，埋藏浅，地质、水文构状复杂，施工中必须按设计标准、施工工艺、施工工序执行。1.4 技术质量标准，严格执行铁路电力工程施工质量验收标准（TB10420-2003）.二、监理工作范围及重点2

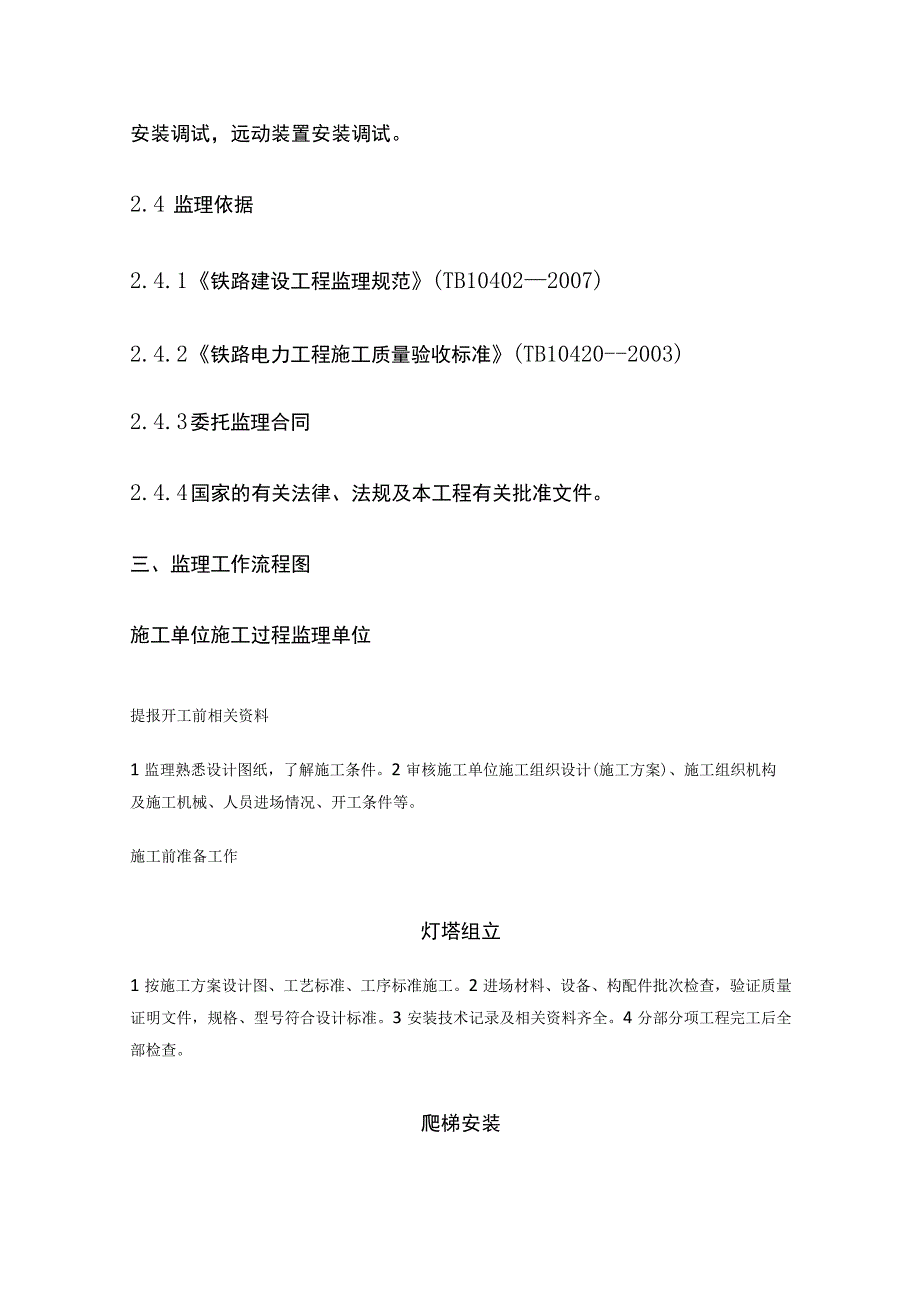

2、.1 根据监理合同,我监理单位负责监理惠农（兰州局与呼和局局界站）K425+255.1-银川（含）K522+169段97余公里电力工程.2.2 工程概况全线新建立IOKV一级负荷贯通线1条。改造既有惠农、银川段部IoKV配电所,增加调压器、贯通线等设备。改造既有银川中心配电所高压设备。新建青草圈IOKV配电所,以及银J11供电段电力远动系统。2.3 工程的重点为电力一级负荷贯通线立杆，电缆施工，以及配电所设备安装调试，远动装置安装调试。2.4 监理依据2.4.1 铁路建设工程监理规范(TB104022007)2.4.2 铁路电力工程施工质量验收标准(TB10420-2003)2.4.3 委托监

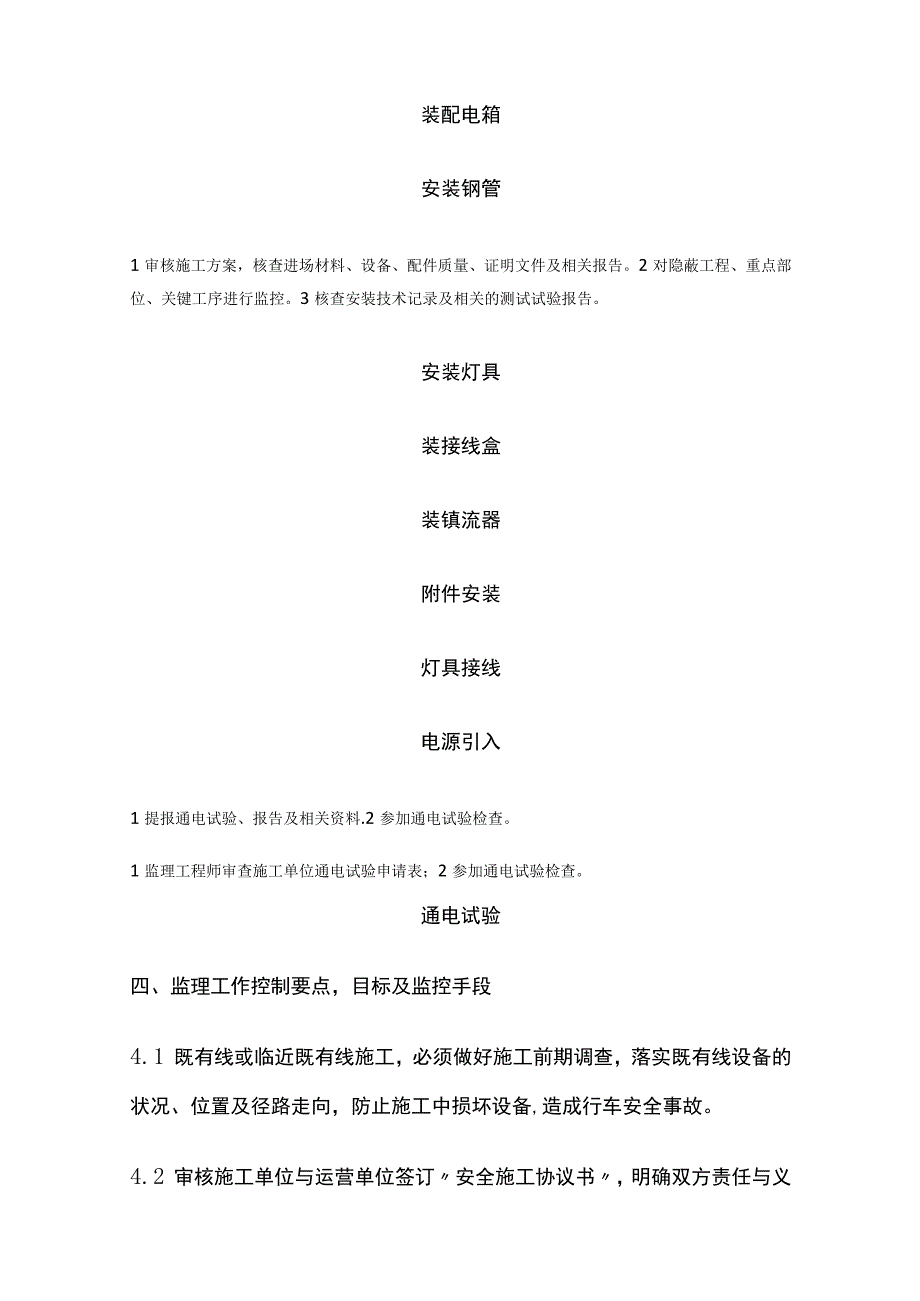

3、理合同2.4.4 国家的有关法律、法规及本工程有关批准文件。三、监理工作流程图施工单位施工过程监理单位提报开工前相关资料1监理熟悉设计图纸，了解施工条件。2审核施工单位施工组织设计(施工方案)、施工组织机构及施工机械、人员进场情况、开工条件等。施工前准备工作灯塔组立1按施工方案设计图、工艺标准、工序标准施工。2进场材料、设备、构配件批次检查，验证质量证明文件，规格、型号符合设计标准。3安装技术记录及相关资料齐全。4分部分项工程完工后全部检查。爬梯安装装配电箱安装钢管1审核施工方案，核查进场材料、设备、配件质量、证明文件及相关报告。2对隐蔽工程、重点部位、关键工序进行监控。3核查安装技术记录及相
4、关的测试试验报告。安装灯具装接线盒装镇流器附件安装灯具接线电源引入1提报通电试验、报告及相关资料.2参加通电试验检查。1监理工程师审查施工单位通电试验申请表；2参加通电试验检查。通电试验四、监理工作控制要点，目标及监控手段4.1 既有线或临近既有线施工，必须做好施工前期调查，落实既有线设备的状况、位置及径路走向，防止施工中损坏设备,造成行车安全事故。4.2 审核施工单位与运营单位签订安全施工协议书，明确双方责任与义务，实现施工现场自控、互控、他控措施的落实。4.3 严格执行既有线施工审批制度，杜绝无计划施工，超范围施工，做到施工不行车，行车不施工。4.4 既有线封闭施工过程中，重点加强施工准备
5、、施工过程控制、线路开通检查三个环节，确保施工安全。4.5 坚持安全第一，预防为主的方针，以确保既有线行车安全为重点，安全目标：不发生责任行车C类及以上事故。4.6 质量目标：室内外配管、配线、室外照明工程符合设计与验标标准，分部分项工程一次验收合格率100%。4.6.1 室内外配管配线(1)明配电线管路与水管路同侧敷设时，电线管路宜敷设在水管的上边。(2)钢管外壁应刷防腐漆，埋入土层内的钢管外壁应刷两度沥青。设计有特殊要求时，应按设计规定进行防腐处理。采用镀锌钢管时，锌层剥落处应刷防腐漆。(3)钢管与设备不能直接连接时，在室内干燥场所可在钢管端部加装保护软管引入设备内，管口应包扎紧密；在室外
6、或潮湿场所，钢管端部装设防水弯头，由防水弯头引出的导线应加套保护软管，并管成防水弯后再引入设备的接线盒或动力箱内。(4途属软管宜用于支线线路中作钢管与电气设备、器具间的连接管，其长度不宜超过2m。在潮湿场所使用金属软管时，应采用有非金属护套且带有配套连接器件的密闭防液型金属软管将连接处密封。(5)配线工程的支持件应固定牢固，在砖、石、混凝土上安装时，宜用膨胀螺栓固定；用木螺钉或铁钉固定支持件时，宜使用尼龙塞或塑料塞。(6)线路在经过建筑物的伸缩及沉降处应有补偿装置，在跨越处的两侧应将导线固定，并留有适当余量。(7)在爆炸和火灾危险环境使用的低压电缆和绝缘导线，其额定电压必须高于线路的额定电压，
7、且不得低于500V.4.6.2 配管线路(1)室内外配管配线所用的材料到达现场应进行检查。外观应无损伤、变形、附件齐全。钢管不应有折扁和裂缝，管内应无铁屑及毛刺，切断口应平整、光滑。配管线路所用材料的规格、型号应符合设计要求。检验数量：施工单位全部检查，监理单位按施工单位检验数量的10%进行外观检查。检验方法：检查质量证明文件并观察检查。签证方式：施工单位自检，填报TA6表，并附质量证明文件，监理工程师根据检查情况做出结论。(2)管路和附件的安装方式、路径均应符合设计要求。检验数量：施工单位全部检查,监理单位按施工单位检验数量的10%见证检验。检验方法：观察检查。(3)电线管路的弯曲应符合表一
8、的要求表一电线管路弯曲要求弯曲备件弯曲要求电线管路弯曲半径(明不小于管子外径的6倍(只有一个弯时可不小于4倍)配)电线管路弯曲半径(暗不小于管子外径的6倍(埋设于地下或混凝土内时不配)小于10倍)弯曲程度弯扁处的最小外径不小于管子外径的90%检验数量：施工单位全部检查，监理单位按施工单位检验数量的10%见证检验检验方法：观察、测量检查。(4)在TN-S.TN-C-S供电系统中,金属管与塑料管、金属箱盒与塑料箱盒混合使用时，金属管与金属箱盒必须与保护地线(PE线)可可靠的电气连接。检验数量：施工、监理单位均全部检查。检验方法：观察检查。4.6.3 配线布放(1)配线所用的材料到达现场应进行检查，
9、导线型号、规格、质量应符合设计要求和相关产品标准的规定。配线工程用的金属附件均应镀锌或刷防腐漆。检验数量：施工单位全部检查，监理单位按施工单位检验数量的10%进行外观检查。检验方法：检查质量证明文件并观察检查。签证方式：施工单位自检，填报TA6表，并附质量证明文件，监理工程师根据检查情况做出结论。(2)导线的布置方式、路径应符合设计要求。检验数量：施工单位全部检查，监理单位按施工单位检验数量的10%见证检验检验方法：观察检查。(3)配线与其他各种管道间的最小距离应符合表二的规定。表二配线与管道间最小距离(mm)管道名称配线方式穿管配线绝缘导线明配线裸导线明酉己蒸汽管平行管道上100010001
10、500管道下5005001500交叉3003001500暖气管、热气管平行管道上3003001500管道下2002001500交叉1001001500通风、给排水及压缩平行1002001500空气管交叉501001500注：1对蒸汽管道，当在管外包隔热层后，上下平行距离可减至200mm.2暖气管、热水管应设隔热层。3对裸导线，应在裸导线处加装保护网。检验数量：施工、监理单位均全部检查。检验方法：观察、测量检查。(4)导线连接和导线与端子连接，采用套管焊接时，焊缝焊料应饱满、表面光滑无凹陷，无漏焊裂缝等缺陷；采用套管压接时，连接管、压接管、压模等与导线芯应相匹配。检验数量：施工单位全部检查，监理
11、单位按施工单位检验数量的10%见证检验检验方法：观察检查。(5)配线的分支线连接处，不应使干线受支线的横向拉力，入户线在进墙的一段应采用绝缘导线并设穿墙保护管，墙夕M则应设防水弯头。检验数量：施工单位全部检查，监理单位按施工单位检验数量的10%见证检验检验方法：观察检查。(6)室内外绝缘导线敷设的最小线间距离、室内外绝缘导线至地面间最小距离、室外绝缘导线至建筑物最小距离应符合附录L的规定。检验数量：施工单位全部检查，监理单位按施工单位检验数量的10%见证检验检验方法：观察、测量检查。(7)工业厂房内采用裸导线配线应符合有关规定，线间、导线至建筑物表面的最小距离应符合表三的规定。检验数量：施工单
12、位全部检查，监理单位按施工单位检验数量的10%见证检验检验方法：观察、测量检查。表三裸导线的线间、至建筑物表面最小距离(mm)固定点间距最小距离2m及以下502m以上4m及以下1004m以上6m及以下1506m以上200(8)配线用钢索规格应符合设计要求，并不应有扭曲和断股。钢索中间固定间距不应大于12m钢索长度在50m以下时,一端设花篮螺栓，超过50m时，两端均设花篮螺栓。配线后钢索弛度不应大于100mm钢索配线零件间最大距离应符合表四的规定。检验数量：施工单位全部检查，监理单位按施工单位检验数量的10%见证检验检验方法：观察、测量检查。表四钢索配线零件间最大距离配线类型支持件间距离支持件与
13、灯间距离钢管1500200硬塑料管1000150塑料波纹管600150塑料护套线200100(1)配电箱(板)及所安装电器到达现场应进行检查，并符合铁路电力工程施工质量验收标准(TB104202003)第5.8.1条的规定，其规格、型号、质量符合设计要求和相关产品标准的规定。检验数量：施工单位全部检查，监理单位按施工单位检验数量的10%进行外观检查。检验方法：检查质量证明文件并观察检查。签证方式：施工单位自检，填报TA6表，并附质量证明文件，监理工程师根据检查情况做出结论。(2)配电箱(板)的安装位置应符合设计要求。检验数量：施工单位全部检查,监理单位按施工单位检验数量的10%见证检验检验方法
14、：观察检查。(3)施工单位按铁路电力工程施工质量验收标准(TB104202003)的要求，填报室内外配管配线检验批质量验收记录表，监理工程师根据见证及检查情况填写验收记录，并做出验收结论。1砖或混凝土结构上安装灯具等照明设备，应采用预埋吊钩、螺栓、螺钉、膨胀螺栓、尼龙塞、塑料塞固定，其规格大小除设计有明确规定外，应核实承载力是否与灯具设备的重相适配，不应使用森林樟。2灯具、电源箱、配线支架等均不得侵入铁路建筑限界。在悬挂接触网的隧道内还应满足与接触网带电安全距离的要求。3火灾危险环境中的移动式或携带式照明灯具的玻璃应有保护网。（一）室外及站场照明1室外及站场照明器材到达现场应进行检查，其规格、
15、型号、质量应符合设计要求和相关产品标准的规定。灯头的绝缘外壳不应有损伤；灯头开关的手柄不得有裸露的金属部分。检验数量：施工单位全部检查，监理单位按施工单位检验数量的10%进行外观检查。检验方法：检查质量证明文件并观察检查。签证方式：施工单位自检，填报TA6表，并附质量证明文件，监理工程师根据检查情况做出结论。2室外及站场照明设备的安装地点应符合设计规定，其布置不应影响信号及技术作业。检验数量：施工单位全部检查，监理单位按施工单位检验数量的10%见证检验检验方法：观察检查。3灯柱灯具安装高度应不低于3m,在墙上安装时应不低于2.5mo金属卤化物灯具安装高度不应小于5mo检验数量：施工单位全部检查，监理单位按施工单位检验数量的10%见证检验检验方法：观察、测量检查。4灯塔、灯桥的设置、高度、照度应符合设计要求并满足铁路建筑限界规定。检
