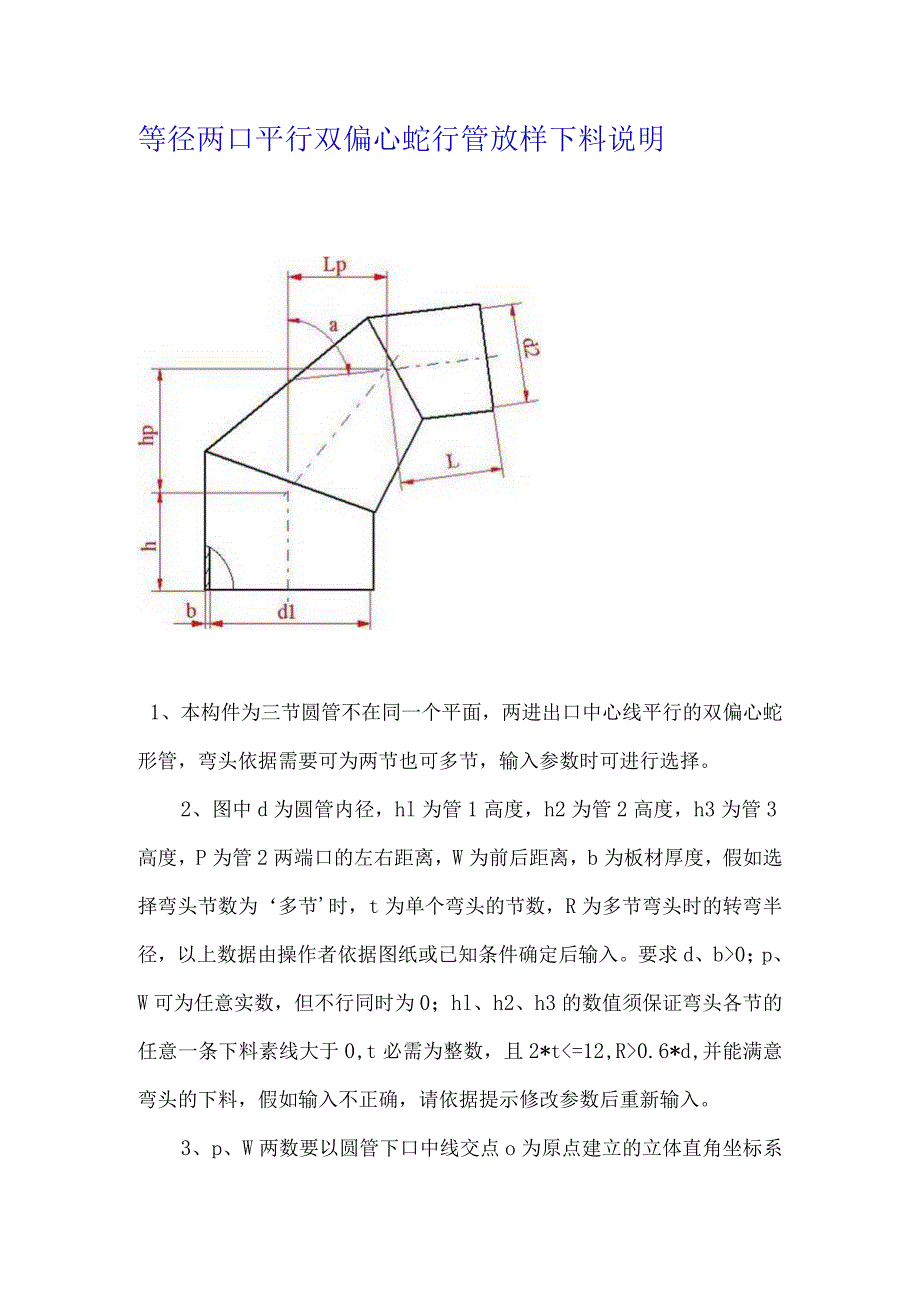

1、等径两口平行双偏心蛇行管放样下料说明1、本构件为三节圆管不在同一个平面，两进出口中心线平行的双偏心蛇形管，弯头依据需要可为两节也可多节，输入参数时可进行选择。2、图中d为圆管内径，hl为管1高度，h2为管2高度，h3为管3高度，P为管2两端口的左右距离，W为前后距离，b为板材厚度，假如选择弯头节数为多节时，t为单个弯头的节数，R为多节弯头时的转弯半径，以上数据由操作者依据图纸或已知条件确定后输入。要求d、b0；p、W可为任意实数，但不行同时为0；hl、h2、h3的数值须保证弯头各节的任意一条下料素线大于0,t必需为整数，且2*t0.6*d,并能满意弯头的下料，假如输入不正确，请依据提示修改参数

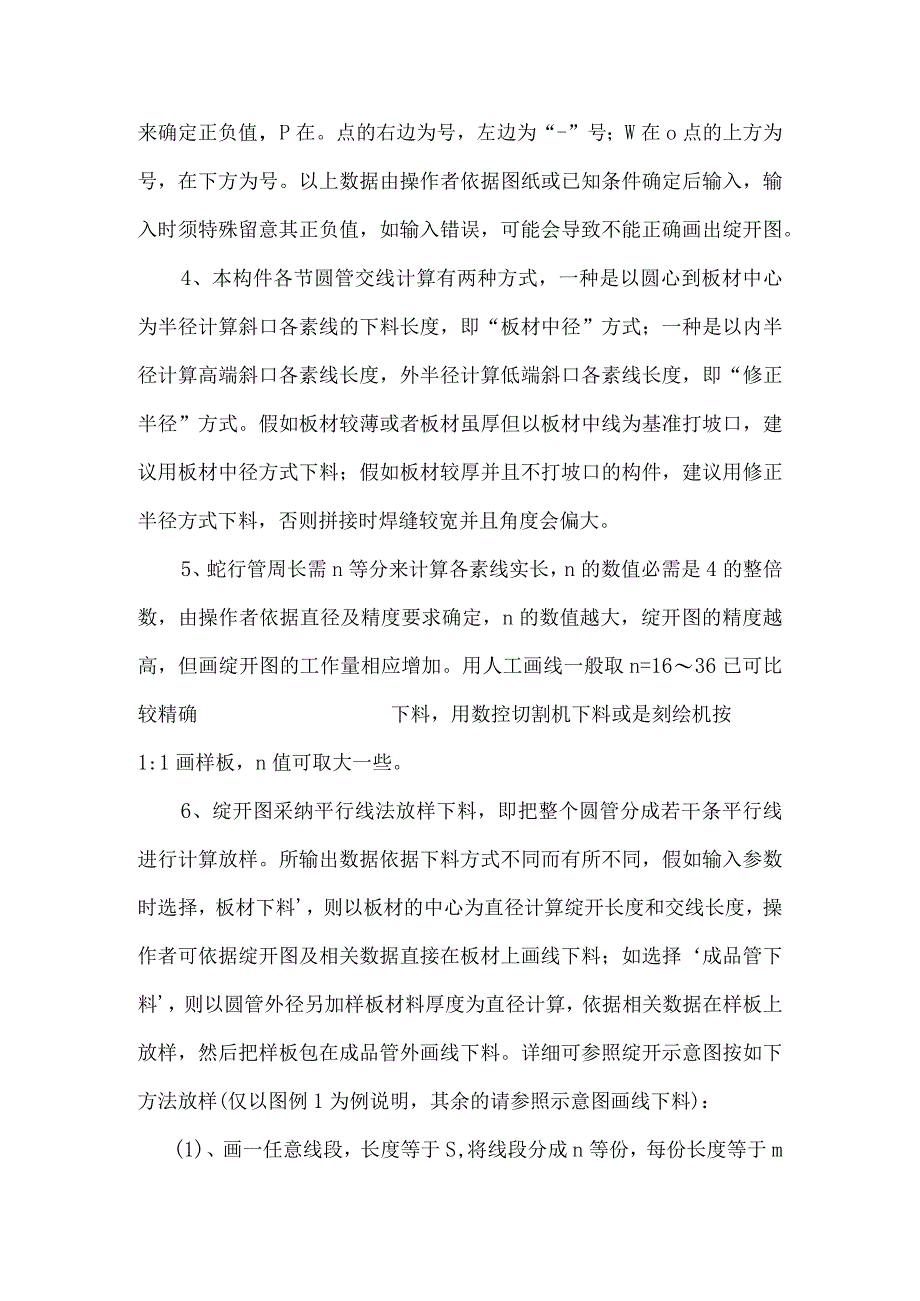

2、后重新输入。3、p、W两数要以圆管下口中线交点o为原点建立的立体直角坐标系来确定正负值，P在。点的右边为号，左边为“-”号；W在o点的上方为号，在下方为号。以上数据由操作者依据图纸或已知条件确定后输入，输入时须特殊留意其正负值，如输入错误，可能会导致不能正确画出绽开图。4、本构件各节圆管交线计算有两种方式，一种是以圆心到板材中心为半径计算斜口各素线的下料长度，即“板材中径”方式；一种是以内半径计算高端斜口各素线长度，外半径计算低端斜口各素线长度，即“修正半径”方式。假如板材较薄或者板材虽厚但以板材中线为基准打坡口，建议用板材中径方式下料；假如板材较厚并且不打坡口的构件，建议用修正半径方式下料，

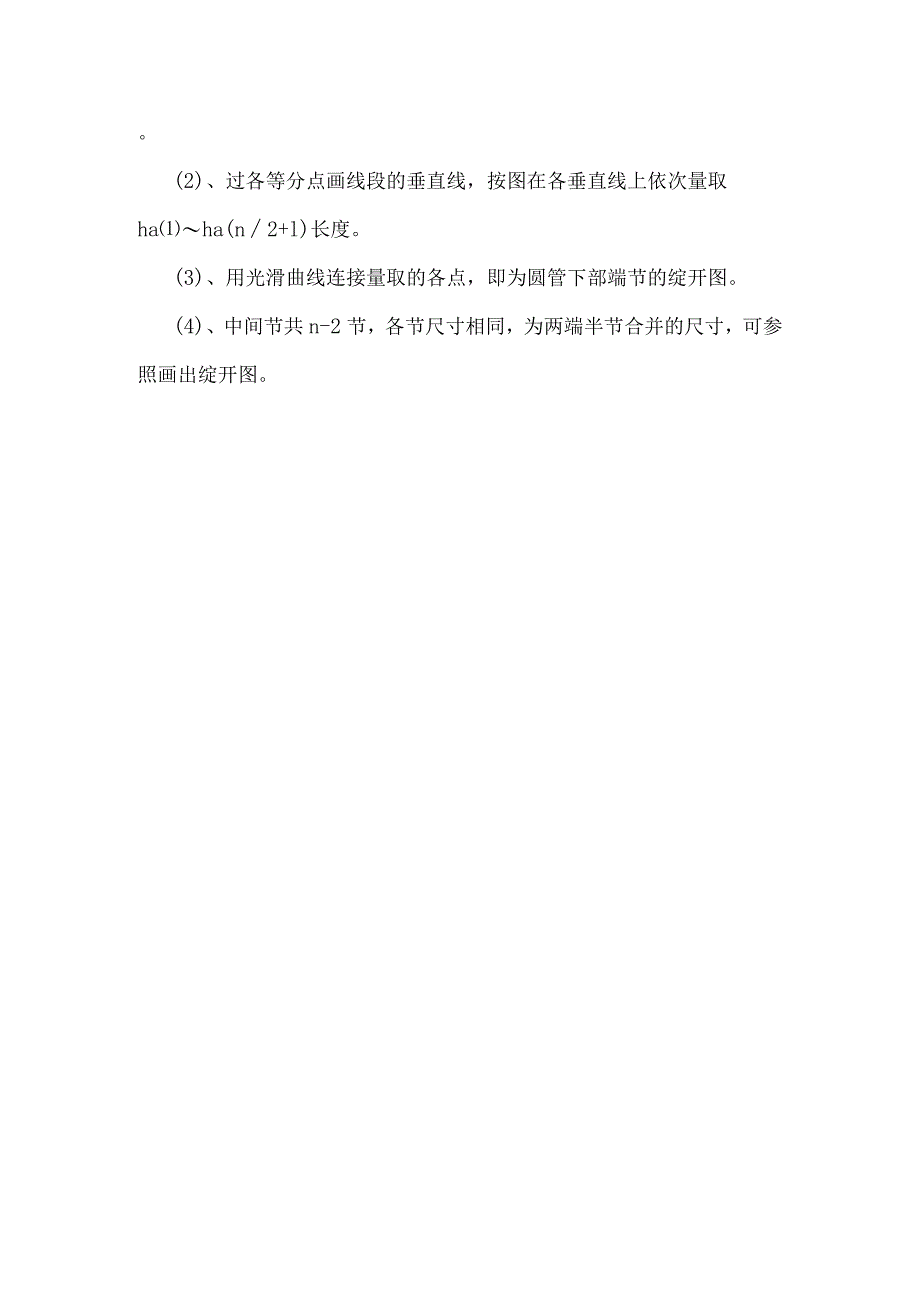

3、否则拼接时焊缝较宽并且角度会偏大。5、蛇行管周长需n等分来计算各素线实长，n的数值必需是4的整倍数，由操作者依据直径及精度要求确定，n的数值越大，绽开图的精度越高，但画绽开图的工作量相应增加。用人工画线一般取n=1636已可比较精确下料，用数控切割机下料或是刻绘机按1:1画样板，n值可取大一些。6、绽开图采纳平行线法放样下料，即把整个圆管分成若干条平行线进行计算放样。所输出数据依据下料方式不同而有所不同，假如输入参数时选择，板材下料，则以板材的中心为直径计算绽开长度和交线长度，操作者可依据绽开图及相关数据直接在板材上画线下料；如选择成品管下料，则以圆管外径另加样板材料厚度为直径计算，依据相关数据在样板上放样，然后把样板包在成品管外画线下料。详细可参照绽开示意图按如下方法放样(仅以图例1为例说明，其余的请参照示意图画线下料)：(1)、画一任意线段，长度等于S,将线段分成n等份，每份长度等于m。(2)、过各等分点画线段的垂直线，按图在各垂直线上依次量取haha(n2+l)长度。(3)、用光滑曲线连接量取的各点，即为圆管下部端节的绽开图。(4)、中间节共n-2节，各节尺寸相同，为两端半节合并的尺寸，可参照画出绽开图。
