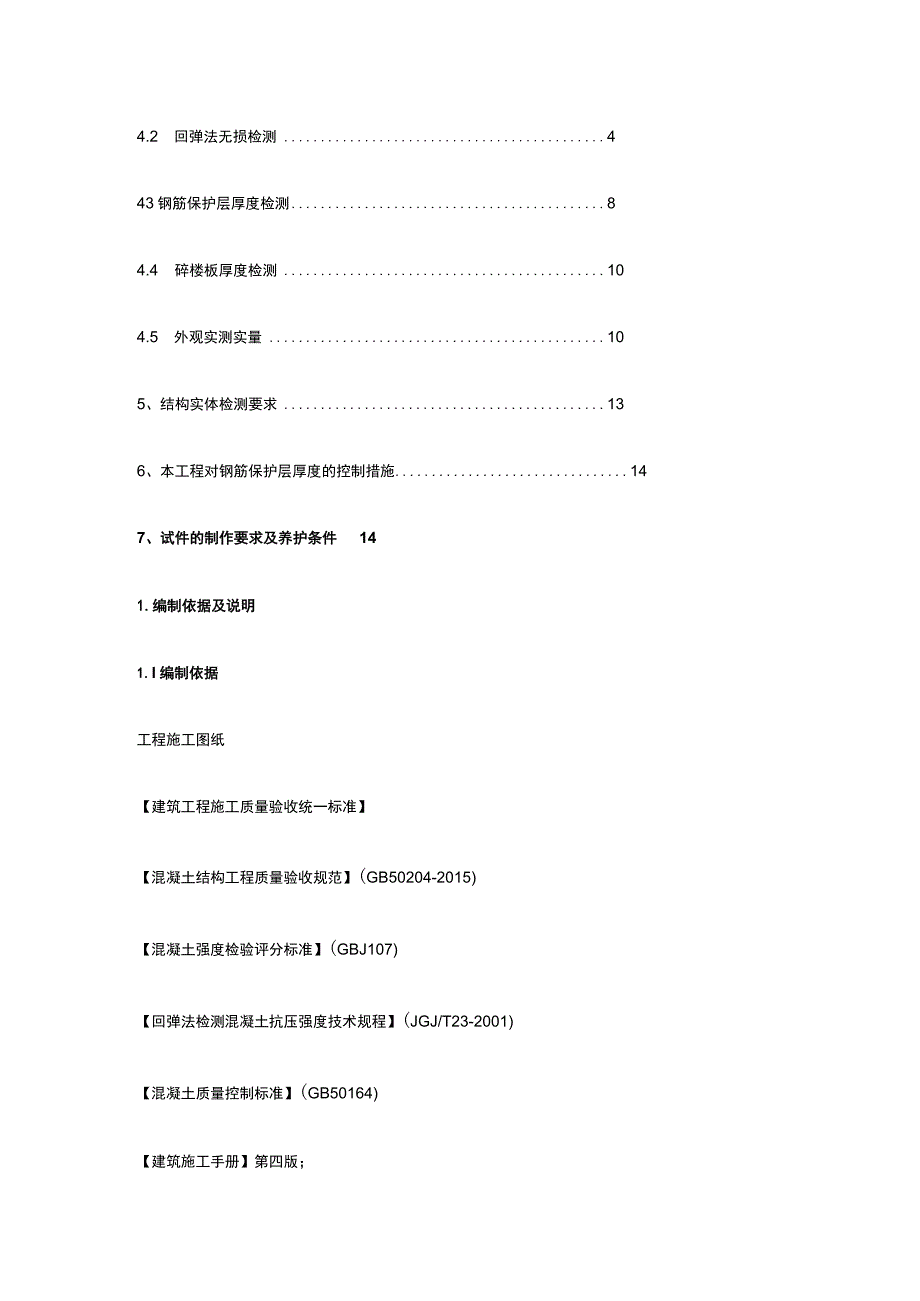

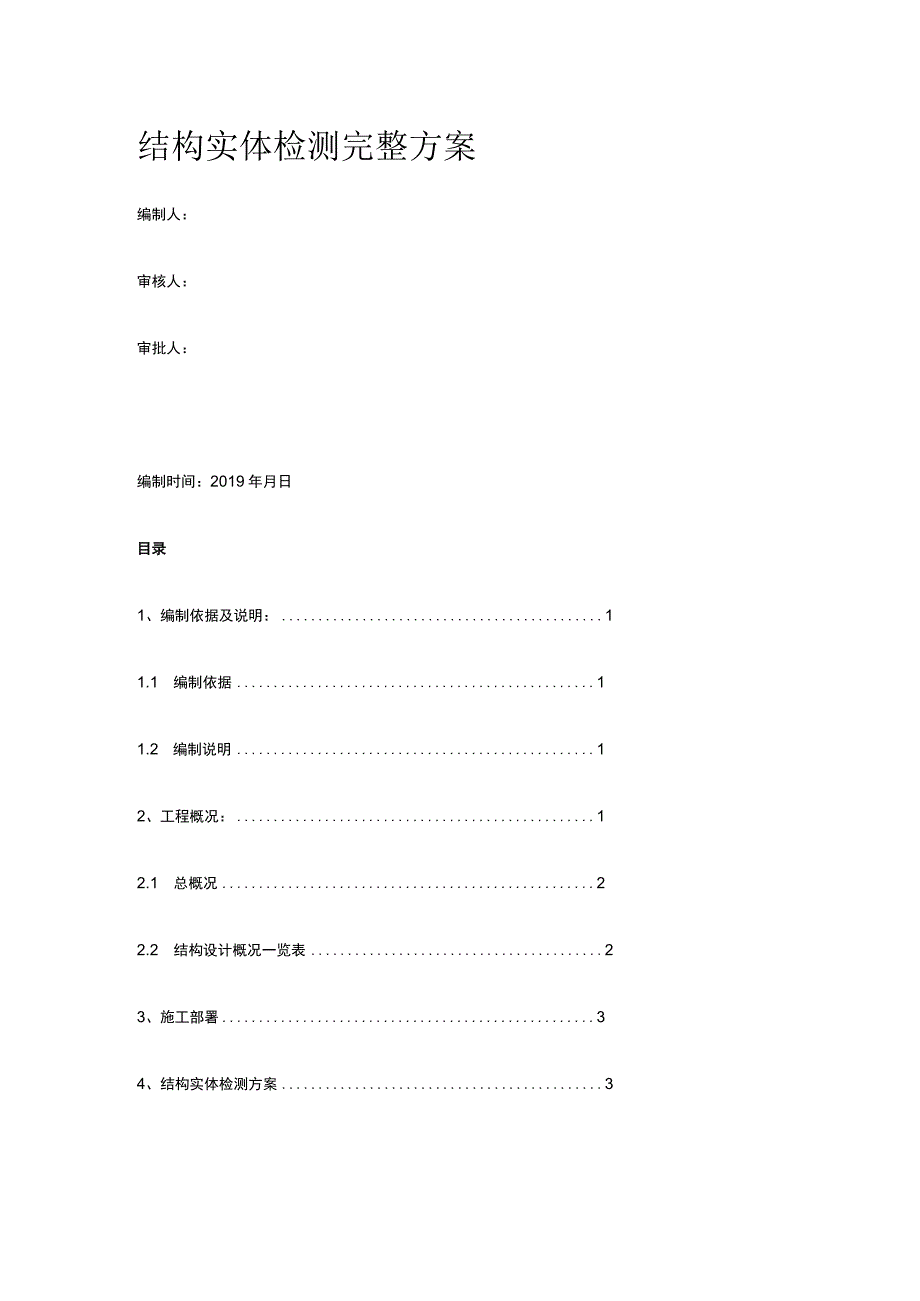

1、结构实体检测完整方案编制人：审核人：审批人：编制时间：2019年月日目录1、编制依据及说明：11.1 编制依据11.2 编制说明12、工程概况：12.1 总概况22.2 结构设计概况一览表23、施工部署34、结构实体检测方案34.2 回弹法无损检测443钢筋保护层厚度检测84.4 碎楼板厚度检测104.5 外观实测实量105、结构实体检测要求136、本工程对钢筋保护层厚度的控制措施147、试件的制作要求及养护条件141.编制依据及说明1.l编制依据工程施工图纸【建筑工程施工质量验收统一标准】【混凝土结构工程质量验收规范】(GB50204-2015)【混凝土强度检验评分标准】(GBJ107)【回
2、弹法检测混凝土抗压强度技术规程】(JGJ/T23-2001)【混凝土质量控制标准】(GB50164)【建筑施工手册】第四版；工程建设标准强制性条文、及其他有关法律、法规、规章、管理文件。1.2编制说明1）对涉及混凝土结构安全的重要部位应进行结构实体检测。结构实体检测应在监理工程师（建设单位项目专业负责人）见证下，由施工项目、生产经理、技术总工组织实施，承担结构实体检验的实验室应具有相应的资质。2）结构实体检验的内容应包括：混凝土强度：同条件试块强度、回弹强度；混凝土楼板厚度；钢筋保护层厚度；结构实测实量。3）当未能取得同条件养护试件强度、同条件养护试件被判为不合格或钢筋保护层厚度不满足要求时，
3、应委托具有相应资质等级的检测机构按国家有关标准的规定进行检测。2 .工程概况21总概况插表2.1参见单位表2.2建筑、结构设计概况3 .施工部署本工程施工部署将依据工程施工条件，为了确保工程结构质量达到规定要求，项目部应建立健全质量保证体系，加强实体检测工作，合理安排工序之间的搭接，严格控制工序质量，以确保有序、优质、安全、高效地组织施工，达到预期目标。4 .结构实体检测方案为了确保本工程碎的结构安全，使本工程达到优质结构目标，必须对结构的重要部位进行实体检验，并且在现场监理工程的见证下组织实施，进行各项实体检测工作。4.1 同条件试块养护与检验为了确保结构碎能达到和满足设计要求，采用同条件养
4、护试块，对已强度进行检测，从而确保主体结构的安全。4.1.1 同条件养护试块放置在碎试块制作时硅浇筑的实际部位，并且采用相同的养护方法，使其具有代表性。4.1.2 同条件养护试件应在达到等效养护龄期时进行强度试验。本工程同条件养护等效养护龄期可取按日平均温度逐日累计达到6000Cd时所对应的龄期，进行送检。当所留置的试块组数均超过10组时，应按统计方法进行评定，所留置的试块组数不足10组时，应按非统计方法进行评定；各组已试件的的结果乘折算系数取用；折算系数宜取为1.10,也可根据当地的试验统计结果作适当调整。4.13混凝土同条件养护试件取样计划1）、同条件试块数量根据需要取样，同条件试块笼放在
5、其代表部位附近进行同条件养护，不得丢失和损坏。2）在制作同条件养护试块时，应注明清楚轴线或部位。3）、对混凝土强度的检验，应在混凝土浇筑地点制备并与结构实体同条件养护的试件强度为依据。4.1.5 、当同条件养护试件强度的检验结果符合现行国家标准【混凝土强度检验评定标准】GBJ107的有关规定时，混凝土强度应判为合格。4.1.6 同条件养护试块的留置方式和数量，应符合下列规定：1）、同条件养护试块所对应的结构构建或结构部位，应由监理、施工单位等各方共同选定。2）、对混凝土结构工程中的各混凝土强度等级,均应留置同条件养护试块。3）、同一强度等级的同条件养护试件，其留置的数量应根据混凝土工程和重要性
6、确定，不宜少于10组，且不应小于3组。4）、同条件养护试件拆模后,应放置在靠近相应构件或结构部位的适当位置,并应采取相同的养护方法。4.2回弹法无损检测4.2.1 根据现场已强度达到28天后进行回弹检测,可以对硅强度及硅的养护情况进行了解，回弹法即方便快捷、全面、直观的反映硅结构的安全情况。4.2.3 回弹仪技术要求1）测定回弹值的仪器，宜采用示值系统为指针直读式的混凝土回弹仪。2）回弹仪必须具有制造厂的产品合格证及检定合格证，并应在回弹仪的明显位置上具有下列标志：名称、型号、制造厂名（或商标）、出厂编号、出厂日期和中国计量器具制造许可证标志CMC及许可证证号等。3）回弹仪应符合下列标准状态的
7、要求：水平弹击时，弹击仪锤脱钩的瞬间，回弹仪的标准能量应为2.2.7J;弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，此时弹击锤起跳点应相应于指针刻度尺上（T处。在洛氏硬度HRC为602的钢粘上，回弹仪的率定值应为802o回弹仪使用的环境温度应为-440摄氏度。回弹仪使用前应检验合格。4）检定eqoac（o,l）回弹仪具有下列情况之一时应送检定单位检定：新回弹仪启用前；超过检定有效期限（有效期为半年）；累计弹击次数超过6000次；经常规保养后钢砧率定值不合格;遭受严重撞击或其他损害。eqoac(Q,2)回弹仪应由法定部门并按照国家现行标准混凝土回弹仪JJG817对回弹仪进行检定。eqoac
8、(o,3)回弹仪在工程检测前后，应在钢砧上作率定试验，并应符合相关规定。eqoac(o,4)回弹仪率定试验宜在干燥、室温为5-35。C的条件下进行。率定时，钢砧应稳固地平放在刚度大的物体上。测定回弹值时，取连续向下弹击三次的稳定回弹平均值。弹击杆应分四次旋转，每次旋转宜为90。弹击杆每旋转一次的率定平均值应为802o5)保养eqoac(o,l)回弹仪具有下列情况之一时应进行常规保养：弹击超过2000次；对检测值有怀疑时；在钢砧上的率定值不合格。eqoac(o,2)常规保养应符合下列规定：使弹击锤脱钩后取出机芯，然后卸下弹击杆，取出里面的缓冲压簧，并取出弹击锤、弹击拉簧和拉簧座；机芯各零部件应进
9、行清洗，重点清洗中心导杆、弹击锤和弹击杆的内孔和冲击面。清洗后应在中心导杆上薄薄涂抹钟表油，其他零部件均不得抹油;应清理机壳内壁，卸下刻度尺，并应检查指针，其摩擦力应为0.508N;不得旋转尾盖上已定位紧固的调零螺丝；不得自制或更换零部件；保养后应按回弹法检测混凝土抗压强度技术规程要求进行率定试验。eqoac(oz3)回弹仪使用完毕后应使弹击杆伸出机壳，清除弹击杆、杆前端球面、以及刻度尺表面和外壳上的污垢、尘土。回弹仪不用时，应将弹击杆压人仪器内，经弹击后方可按下按钮锁住机芯，将回弹仪装人仪器箱，平放在干燥阴凉处。4.2.4 回弹检测技术424.1一般规定eqoac(otl)结构或构件混凝土强
10、度检测须具有下列资料工程名称及设计、施工、监理和建设单位名称；结构或结构名称、外形尺寸、数量及混凝土强度等级；水泥品种、强度等级、安定性、厂名；砂、石类、粒径；外加剂或掺合料品种、掺量；混凝土配合比；施工材料计量情况，模板、浇筑、养护情况及成型日期等；eqoac（oz2）必要的设计图纸和施工纪录；eqoac（o,3）检测原因。4.2A2结构或构件混凝土强度检测可采用下列两种方式，其适用范围及结构或构件数量应符合下列规定：1）单个检测：适用于单个结构或构件的检测；2）批量检测：适用于相同生产工艺条件下，混凝土等级相同，原材料、配合比、成型工艺。养护条件基本一致且龄期相近的同类结构或构件。按批进行
11、检测的构件，抽检数量不得少于同批构件总数的1030%且构彳播量不得少于10件。抽检构件时，应随机抽取并使所选构件具有代表性。424.3每一个构件或构件的测区应符合下列规定：1）每一个构件或构件测区数不应少于10个，对某一方向尺寸小于4.5m,且另一方向尺寸小于0.3m的构件，其测区数量可可适当减少，但不少于5个；2）相邻两测区的间距应控制在2米以内，测区离构件端部或施工缝边缘的距离不宜大于0.5m,且不宜小于0.2m;3）测区宜选在构件的两个相对可测面上，也可选在一个侧面上，且应均应分布。在构件的重要部位及薄弱部位必须布置测区，并应避开预埋件；4）测区的面积不宜大于0.04平方米；5）检测面应
12、为混凝土表面，并应清洁、平整、不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面，必要时可用砂轮清除疏松层合杂物，且不应有残留的粉末或碎屑；6）对弹击时产生颤动的薄壁、小型构件应进行固定。4.2.5回弹值测量1）检测时，回弹仪的轴线应始终垂直于结构或构件的混凝土检测面上，缓慢施压，准确读书，快速复位。2）测点宜在测区范围内均应分布，相邻两测点的净距不宜小于20mm,测点不应在气孔或外露石子上，同一测点应弹击一次。每一测区应记取16个回弹值，每一测点的回弹值读数估读至13）碳化深度值测量4）回弹值测量完毕后，应在有代表性的位置上测量碳化深度值，测点不应少于构件测区数的30%,取平均值为该构件每测区的碳
13、化深度值。当碳化深度值极差大于2.0mm时，应在每一测区测量碳化深度值。5）碳化深度值测量，可采用适当的工具在测区表面形成直径约15mm的孔洞，其深度应大于混凝土的碳化深度。孔洞粉末合碎屑应清除干净，并不得用水搽洗。同时，应采用浓度为1%酚酸酒精溶液滴在孔洞内壁边缘处，当已碳化与未碳化界线清楚时，再用深度测量工具测量已碳化未碳化混凝土交界面到混凝土表面的垂直距离，测量不应少于3次，取其平均值。每次读书精确至05mm01）需进行回弹的楼层及数量应由监理、施工等各方根据结构构件的重要性共同选定；回弹的结构或构件数量必须符合要求。2）在该层结构完成混凝土强度达到28d强度后，由项目生产经理、技术总工
14、牵头，施工质安部门负责实施，到现场进行该层结构碎的实体回弹。3）回弹过程应在现场监理工程师或建设单位技术负责任的现场监督下，随机抽取试件进行回弹，并在相应表格上做好回弹原始记录，而且该记录必须让现场监督人员签字确认。4）回弹前要先用砂轮或砂纸打磨光滑，清除硅表面的杂物及浮浆，然后在进行回弹。5）回弹完成后，用随身携带的小锤子敲破该结构的表面，用事先准备好的酚酸酒精试液滴在面上，用深度测量工具测量测出该结构或构件的碳化深度值。4.2.7回弹值计算1）计算测区平均值回弹值，应从该测区的16个回弹值中剔除3个最大值和3个最小值，余下的10个回弹值应按下式计算：计算测区平均回弹值，应从该测区的16个回
15、弹值中剔除3个最大值和3个最小值，余下的10个回弹值应按下式计算：式中Rm测区平均回弹值，精确至0.1；Ri第i个测点的回弹值。2）然后根据测得数值计算出该结构或构件的回弹平均值，利用回弹检测混凝土抗压强度技术规程中的附表，结合现场测得的碳化深度值，查表的出该结构的混凝土强度。4.3钢筋保护层厚度检测4.3.1 钢筋保护层厚度地下部分保护层厚度：主体结构保护层厚度：（类别：一）4.3.2 检测数量1）在钢筋绑扎施工过程中，应严格按施工方案、设计要求及施工操作规程进行施工，钢筋保护层垫块的数量、厚度应符合设计要求，且具有足够的强度并固定牢固，以确保结构保护层厚度正确。对梁、板类构件，应各抽取2%且不少于5个构件进行检验，其允许误差控制在允许范围内。2）在进行钢筋保护层实体检测时，应按规定进行检测，监督抽检时应由具有资质的单位进行检测。4.3.3 检测位置eqoac（oxl）s对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验；对每根钢筋
