1、绘制结构平面图要点在画结构平面图时，绘图原则一般是从板面以上剖开往下看，看得见的构件边线用细实线，看不见的用虚线。剖到的结构构件断面应涂黑；凡与梁板整体连接的钢筋混凝土构件如飘窗、水沟、空调隔板、屋面女儿墙等，必需在结构图中表示；对平面中开洞部分，要用阴影方法表示。在绘制结构平面图时要留意以下事项：结构平面图的方向与建筑图的平面方向全都；柱网、轴线号与建筑图全都；墙厚度、柱子尺寸与轴线关系标注清晰（柱子与轴线关系可单独放在一张图或基础施工图中），并与建筑图全都;钢筋混凝土墙、柱与下层平面图全都（墙、柱变截面要示意清晰）梁的编号标注齐全、精确，梁的截面尺寸、宽度，标明与轴线的关系，居中或偏心与柱

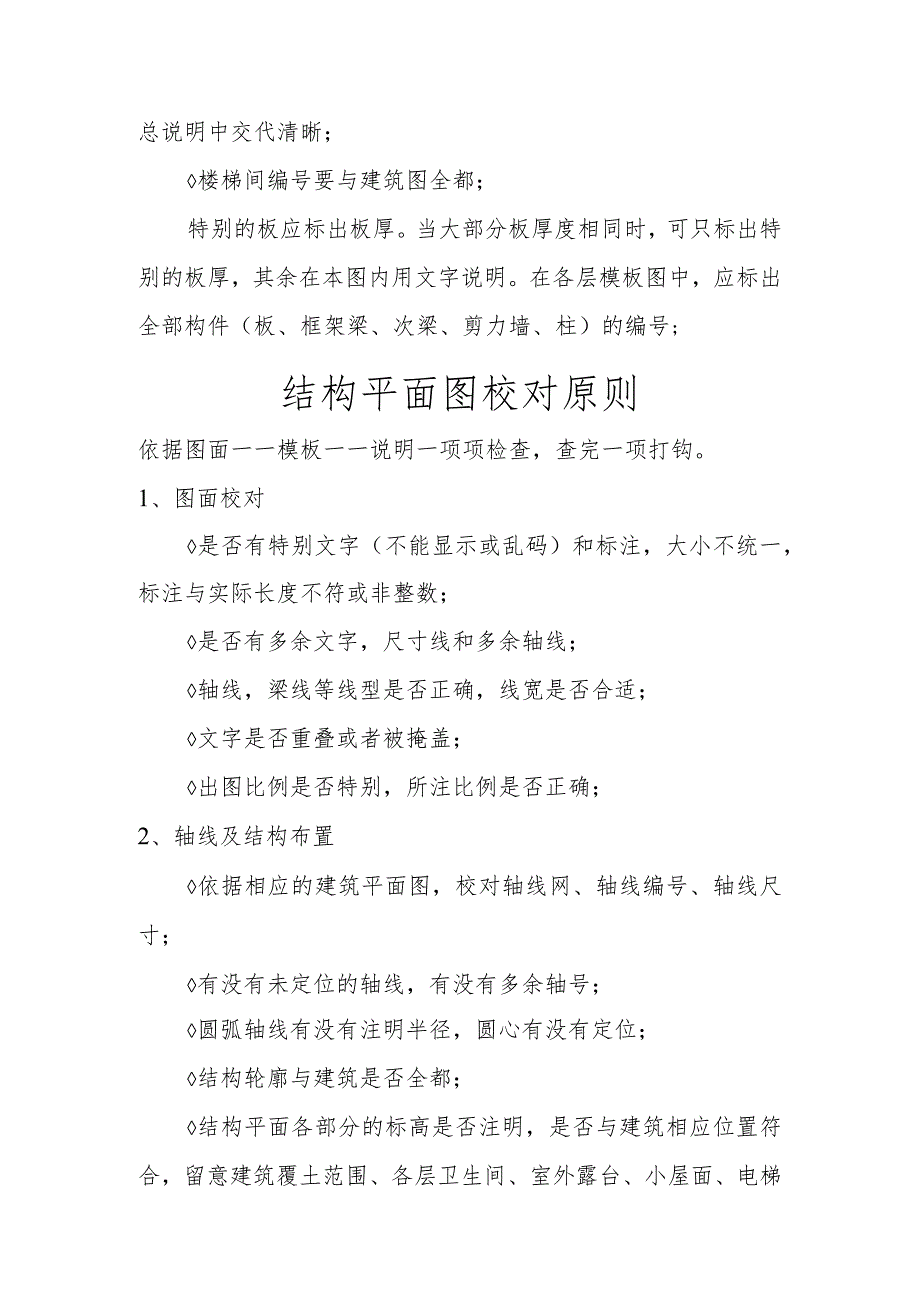

2、齐可不标注，统一说明；柱子、纵横小剖面按规定涂黑；伸缩缝、沉降缝、防震缝后浇带的位置、尺寸要交代清晰；楼板标高有变化处要有小剖面表示标高变化状况，所注标高要与建筑标高和楼面做法相符，板的轮廓范围要与建筑图全都；全部预留洞、预埋件都要标注清晰、精确，凡需在施工过程中通过工种协作施工预留、预埋的，在附注中或总说明中交代清晰；楼梯间编号要与建筑图全都；特别的板应标出板厚。当大部分板厚度相同时，可只标出特别的板厚，其余在本图内用文字说明。在各层模板图中，应标出全部构件（板、框架梁、次梁、剪力墙、柱）的编号;结构平面图校对原则依据图面一一模板一一说明一项项检查，查完一项打钩。1、图面校对是否有特别文字（
3、不能显示或乱码）和标注，大小不统一，标注与实际长度不符或非整数；是否有多余文字，尺寸线和多余轴线；轴线，梁线等线型是否正确，线宽是否合适；文字是否重叠或者被掩盖；出图比例是否特别，所注比例是否正确；2、轴线及结构布置依据相应的建筑平面图，校对轴线网、轴线编号、轴线尺寸；有没有未定位的轴线，有没有多余轴号；圆弧轴线有没有注明半径，圆心有没有定位；结构轮廓与建筑是否全都；结构平面各部分的标高是否注明，是否与建筑相应位置符合，留意建筑覆土范围、各层卫生间、室外露台、小屋面、电梯机房、屋顶花园、台阶、电梯底坑、水池、厨房等局部标高可能变化的地方；板厚及配筋变化（挑板、卫生间、设施机房、配电间、绿化屋面

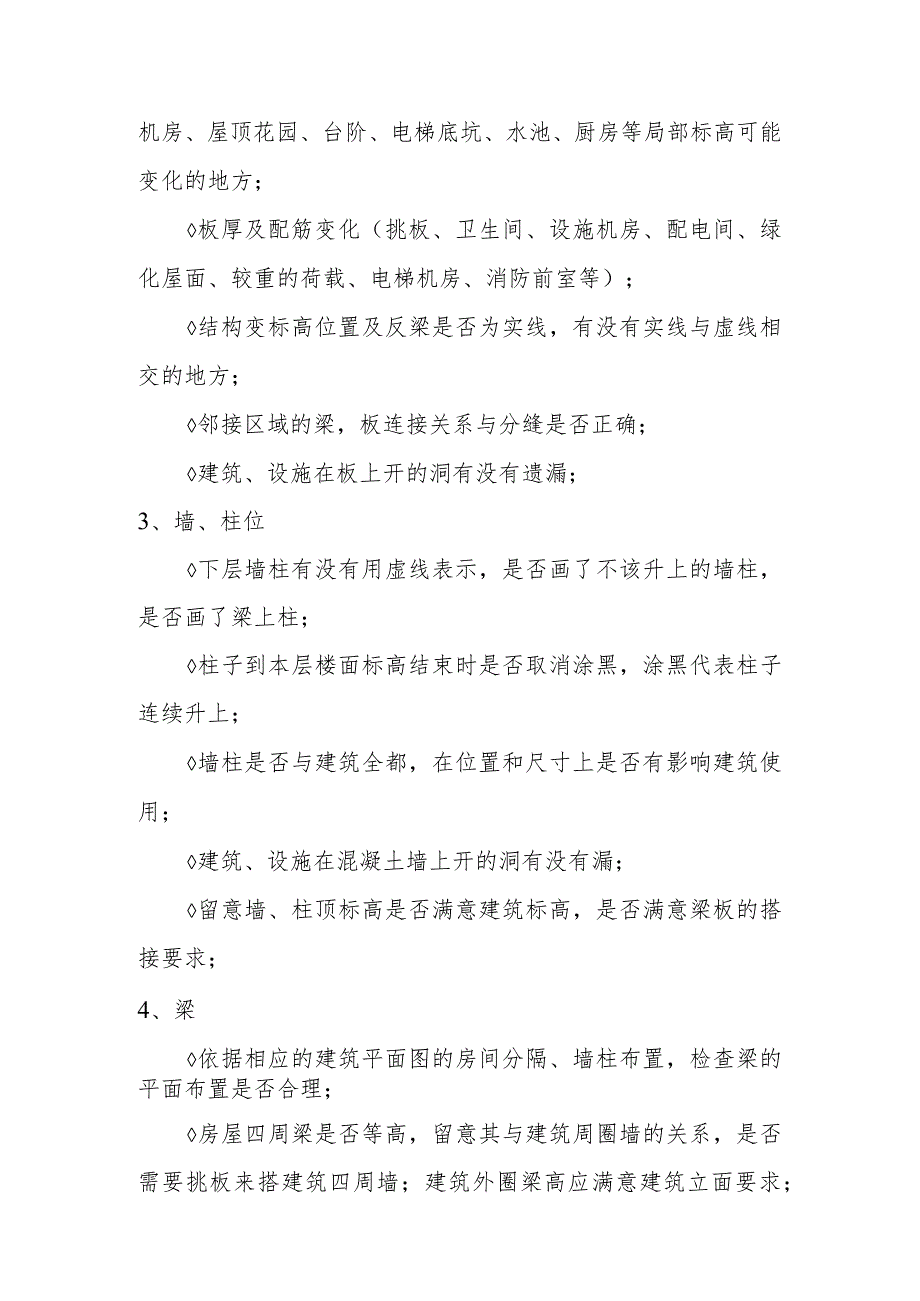

4、、较重的荷载、电梯机房、消防前室等）；结构变标高位置及反梁是否为实线，有没有实线与虚线相交的地方；邻接区域的梁，板连接关系与分缝是否正确；建筑、设施在板上开的洞有没有遗漏；3、墙、柱位下层墙柱有没有用虚线表示，是否画了不该升上的墙柱，是否画了梁上柱；柱子到本层楼面标高结束时是否取消涂黑，涂黑代表柱子连续升上；墙柱是否与建筑全都，在位置和尺寸上是否有影响建筑使用；建筑、设施在混凝土墙上开的洞有没有漏；留意墙、柱顶标高是否满意建筑标高，是否满意梁板的搭接要求；4、梁依据相应的建筑平面图的房间分隔、墙柱布置，检查梁的平面布置是否合理；房屋四周梁是否等高，留意其与建筑周圈墙的关系，是否需要挑板来搭建筑
5、四周墙；建筑外圈梁高应满意建筑立面要求；逐条检查梁的定位、编号、尺寸和跨数；检查梁的截面尺寸及梁的相对标高与建筑图洞口尺寸、洞顶标高、节点详图等有无冲突，梁高宽是否特别，梁尺寸是否过大而影响建筑开门窗或楼梯间等；检查各设施专业的管道、设施安装与梁平法施工图有无冲突，楼层较大设施基础下方，一般应设置梁；若有管道穿梁，应预埋套管，并应满意构造要求；对于住宅而言，一般状况下，客厅上方、房间内上方不应有梁，卫生间坐厕正下方不应有梁；客厅、主要房间墙上方不露梁，相邻房间无法避开的，应露在次要房间；按重要性次序分为：客厅、走廊、主卧、书房、次卧、厨卫间、储物间等；对于住宅，内部梁高由计算确定，但不能影响门
6、窗洞口高度；5、楼电梯有没有注上编号；电梯底坑标高有无遗漏，机房部位是否封板，机房顶部是否加吊筋；楼梯柱是否已表示，是否定位（楼梯柱假如未在详图定位需要在平面图中定位）；6、开洞与井沟风井、水电井、烟道是否遗漏；洞的定位、大小与洞边加强处理；集水井、沟、天面排水沟是否遗漏，定位与大小是否与建筑全都；飘窗、女儿墙，立面要求的构造柱、墙、雨篷等是否与主体结构有效连接（以主体结构为支座），在平面图上的投影是否正确，定位、尺寸是否完整；大样详图在平面图上是否有表示，是否与编号对应，标高、定位轴线与平面是否对应。7、大样引出号留意剖切方向和索引图号，索引位置是否正确，相应大样是否存在；8、后浇带后浇带间
7、距是否过大，是否定位，是否穿过重要结构及受力较大部位；地下室平面与侧墙后浇带定位是否全都；9、模板图说明楼层基本标高是否明确，混凝土强度等级和抗渗等级；除图中注明板厚外，其他板厚是否统一说明;结构平面图常消失的问题模板平面图消失的问题：楼板面标高与建筑标高和地面做法不全都。局部上升或降低楼板的标高、范围（如厕所、过梁、阳台等）与建筑图不全都；阳台、雨篷和其他挑板的板厚不够，挠度有问题，钢筋在支座内的锚固不够或构造不当，倾覆不够或构造不当，对模板支撑能拆除的时间没有提出要求。附注中对板厚、剪力墙水平钢筋等是否统一说明；楼梯需要留意的问题绘制楼梯结构施工图需要留意以下几点：构件编号表达清晰精确，构
