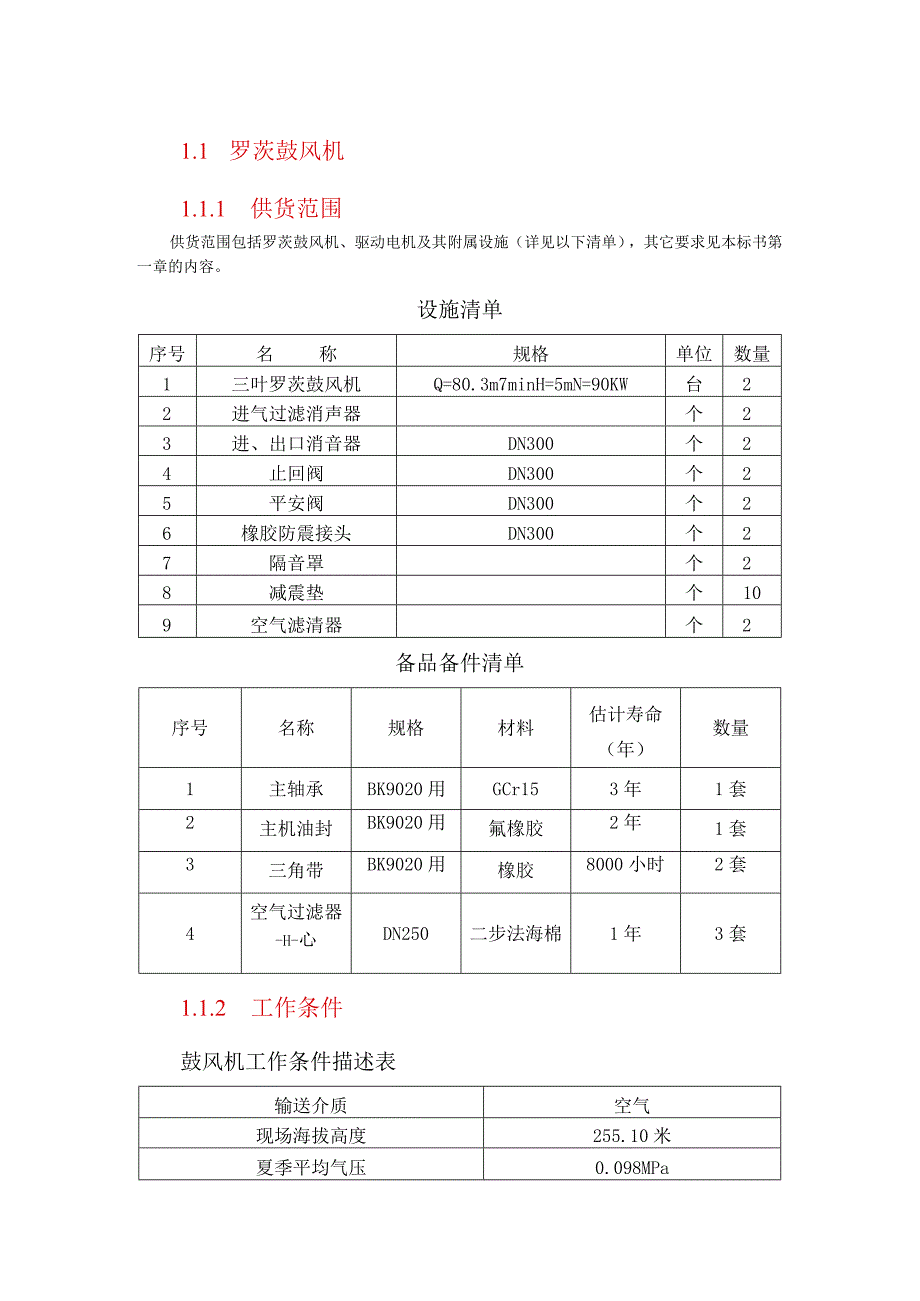

1、1.1 罗茨鼓风机1.1.1 供货范围供货范围包括罗茨鼓风机、驱动电机及其附属设施（详见以下清单），其它要求见本标书第一章的内容。设施清单序号名称规格单位数量1三叶罗茨鼓风机Q=80.3m7minH=5mN=90KW台22进气过滤消声器个23进、出口消音器DN300个24止回阀DN300个25平安阀DN300个26橡胶防震接头DN300个27隔音罩个28减震垫个109空气滤清器个2备品备件清单序号名称规格材料估计寿命（年）数量1主轴承BK9020用GCr153年1套2主机油封BK9020用氟橡胶2年1套3三角带BK9020用橡胶8000小时2套4空气过滤器-H-心DN250二步法海棉1年3套1

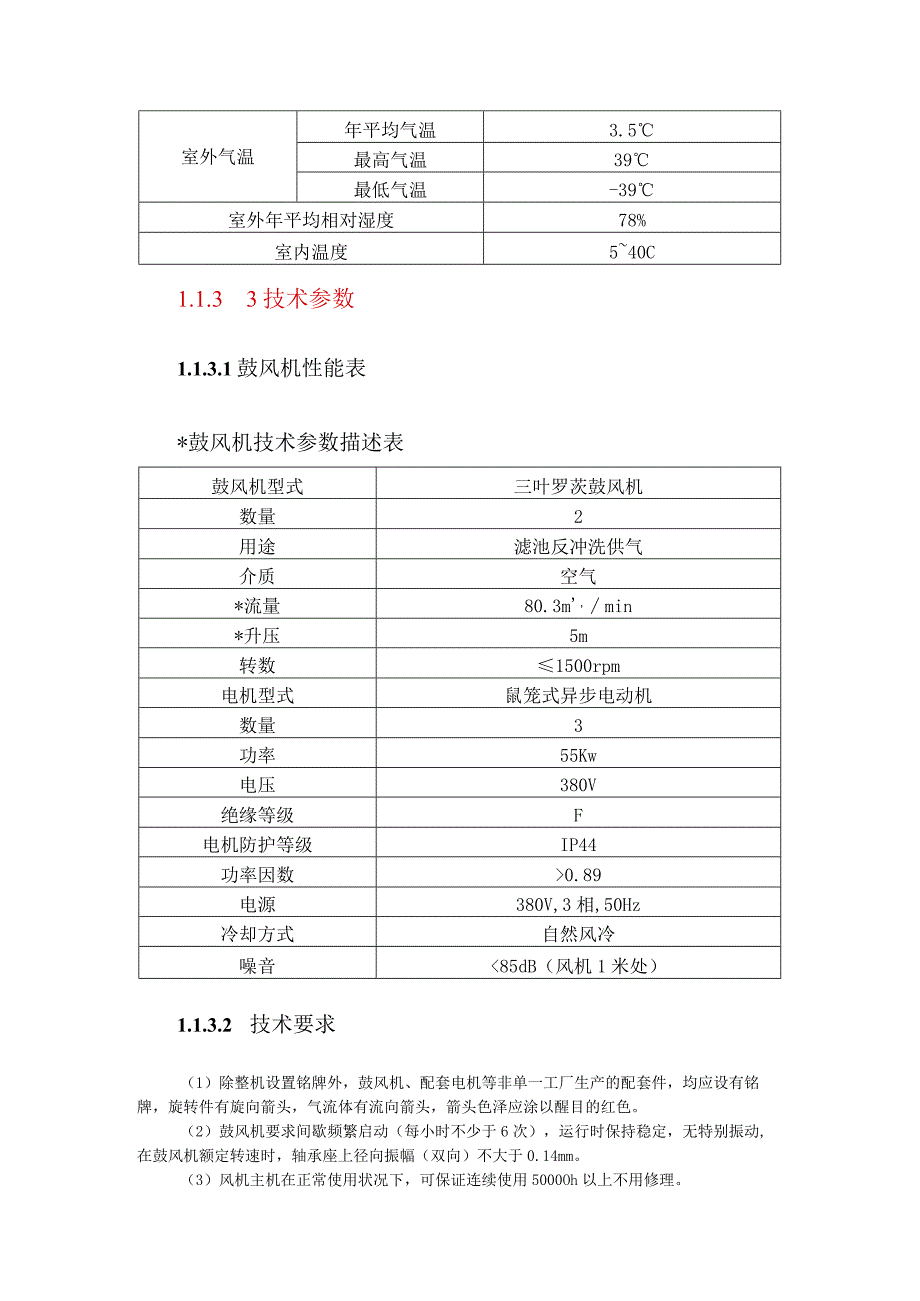

2、.1.2 工作条件鼓风机工作条件描述表输送介质空气现场海拔高度255.10米夏季平均气压0.098MPa室外气温年平均气温3.5最高气温39最低气温-39室外年平均相对湿度78%室内温度540C1.1.3 3技术参数1.1.3.1鼓风机性能表*鼓风机技术参数描述表鼓风机型式三叶罗茨鼓风机数量2用途滤池反冲洗供气介质空气*流量80.3m,min*升压5m转数1500rpm电机型式鼠笼式异步电动机数量3功率55Kw电压380V绝缘等级F电机防护等级IP44功率因数0.89电源380V,3相,50Hz冷却方式自然风冷噪音85dB（风机1米处）1.1.3.2 技术要求（1）除整机设置铭牌外，鼓风机、配
3、套电机等非单一工厂生产的配套件，均应设有铭牌，旋转件有旋向箭头，气流体有流向箭头，箭头色泽应涂以醒目的红色。（2）鼓风机要求间歇频繁启动（每小时不少于6次），运行时保持稳定，无特别振动,在鼓风机额定转速时，轴承座上径向振幅（双向）不大于0.14mm。（3）风机主机在正常使用状况下，可保证连续使用5000Oh以上不用修理。(5)进、出气口法兰应符合我国标准规定法兰。(6)成套机组均应良好接地，接地电阻不大于10Q,电气设施不大于4Q。1.1.3.3 *构造与材料(1)鼓风机鼓风机构造为同步齿轮传动的三叶罗茨式鼓风机。进气口和出气口均与轴垂直，进气口方向朝上，出气口方向水平。为保证鼓风机的整体使用

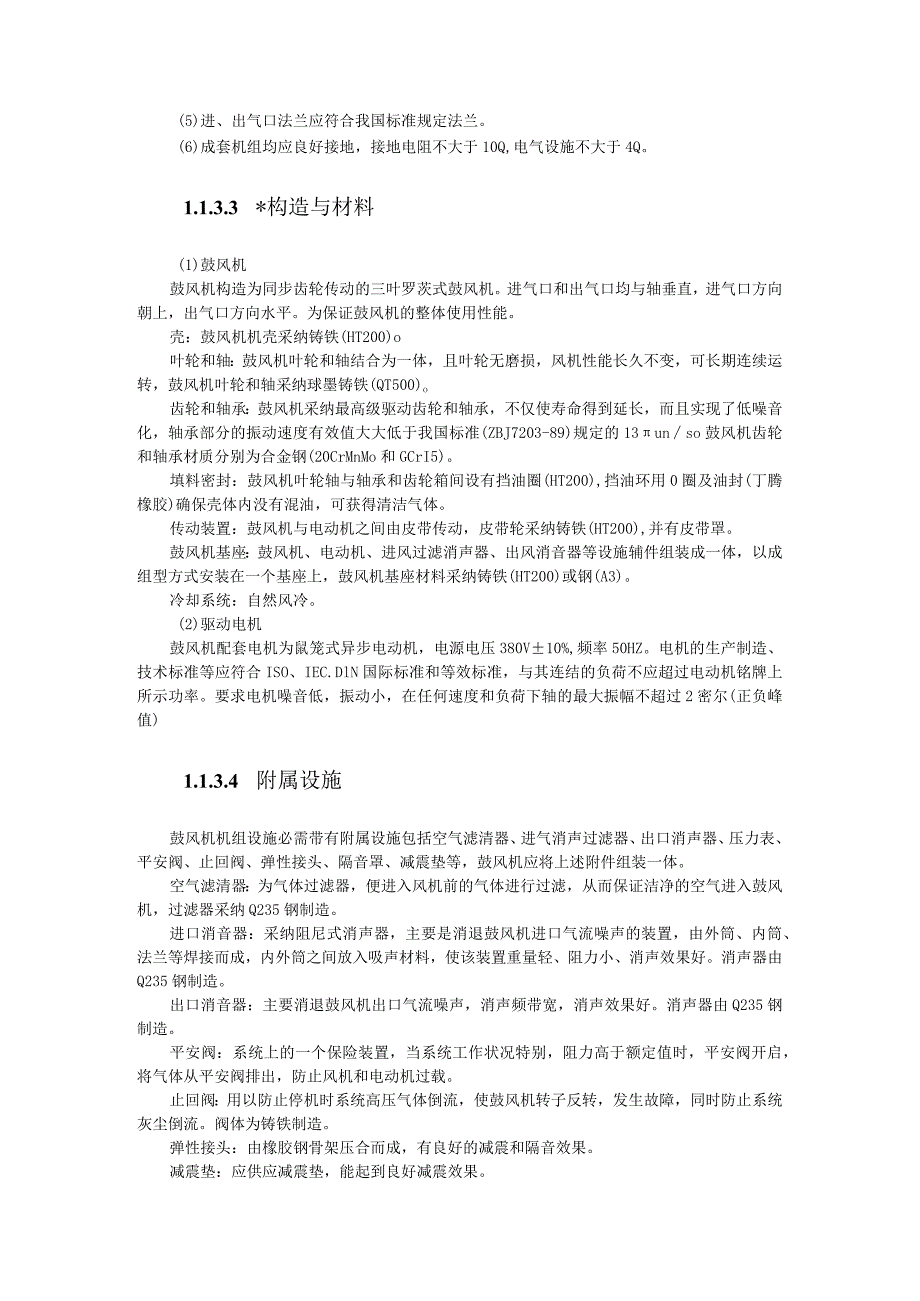

4、性能。壳：鼓风机机壳采纳铸铁(HT200)o叶轮和轴：鼓风机叶轮和轴结合为一体，且叶轮无磨损，风机性能长久不变，可长期连续运转，鼓风机叶轮和轴采纳球墨铸铁(QT500)o齿轮和轴承：鼓风机采纳最高级驱动齿轮和轴承，不仅使寿命得到延长，而且实现了低噪音化，轴承部分的振动速度有效值大大低于我国标准(ZBJ7203-89)规定的13unso鼓风机齿轮和轴承材质分别为合金钢(20CrMnMo和GCrI5)。填料密封：鼓风机叶轮轴与轴承和齿轮箱间设有挡油圈(HT200),挡油环用0圈及油封(丁腾橡胶)确保壳体内没有混油，可获得清洁气体。传动装置：鼓风机与电动机之间由皮带传动，皮带轮采纳铸铁(HT200)
5、,并有皮带罩。鼓风机基座：鼓风机、电动机、进风过滤消声器、出风消音器等设施辅件组装成一体，以成组型方式安装在一个基座上，鼓风机基座材料采纳铸铁(HT200)或钢(A3)。冷却系统：自然风冷。(2)驱动电机鼓风机配套电机为鼠笼式异步电动机，电源电压380V10%,频率50HZ。电机的生产制造、技术标准等应符合ISO、IEC.DlN国际标准和等效标准，与其连结的负荷不应超过电动机铭牌上所示功率。要求电机噪音低，振动小，在任何速度和负荷下轴的最大振幅不超过2密尔(正负峰值)1.1.3.4 附属设施鼓风机机组设施必需带有附属设施包括空气滤清器、进气消声过滤器、出口消声器、压力表、平安阀、止回阀、弹性接
6、头、隔音罩、减震垫等，鼓风机应将上述附件组装一体。空气滤清器：为气体过滤器，便进入风机前的气体进行过滤，从而保证洁净的空气进入鼓风机，过滤器采纳Q235钢制造。进口消音器：采纳阻尼式消声器，主要是消退鼓风机进口气流噪声的装置，由外筒、内筒、法兰等焊接而成，内外筒之间放入吸声材料，使该装置重量轻、阻力小、消声效果好。消声器由Q235钢制造。出口消音器：主要消退鼓风机出口气流噪声，消声频带宽，消声效果好。消声器由Q235钢制造。平安阀：系统上的一个保险装置，当系统工作状况特别，阻力高于额定值时，平安阀开启，将气体从平安阀排出，防止风机和电动机过载。止回阀：用以防止停机时系统高压气体倒流，使鼓风机转
7、子反转，发生故障，同时防止系统灰尘倒流。阀体为铸铁制造。弹性接头：由橡胶钢骨架压合而成，有良好的减震和隔音效果。减震垫：应供应减震垫，能起到良好减震效果。压力表：为每台鼓风机供应一个排气压力表，安装在排气管上。隔音罩：起到良好的降低噪声作用。1.1.3.5 备品备件卖方应供应设施3年正常运行所需要的的易损易磨部件，如密封、轴承、皮带等。I .L4工厂试验（1）鼓风机出厂前必需作工况点的性能试验,测定在规定静压下的流量、压力和效率值、A的声级值，轴承部位的振动值，规定负荷下连续运行两小时测量轴承温度和密封泄漏。（2）必要时买方将去现场监督详细检查实施状况和要求，卖方供应材质检测报告。II 5涂装（1）产品总装后不准有油污、碰伤、锈痕等缺陷。（2）产品外露机械加工部分要作防锈处理，外露紧固件均用不锈材料制作。（3）安装完后，整体要完成最终涂装，涂厚按涂料产品使用说明书的有效厚度，色泽由买方指定或由卖方供应，但需报买方认可。1.L6现场服务和试车卖方派设施制造厂家工程师到现场技术服务，对鼓风机等设施指导安装、进行调试、检验等工作。卖方供应为上述服务所需的全部专用工具、仪表和器具等。
