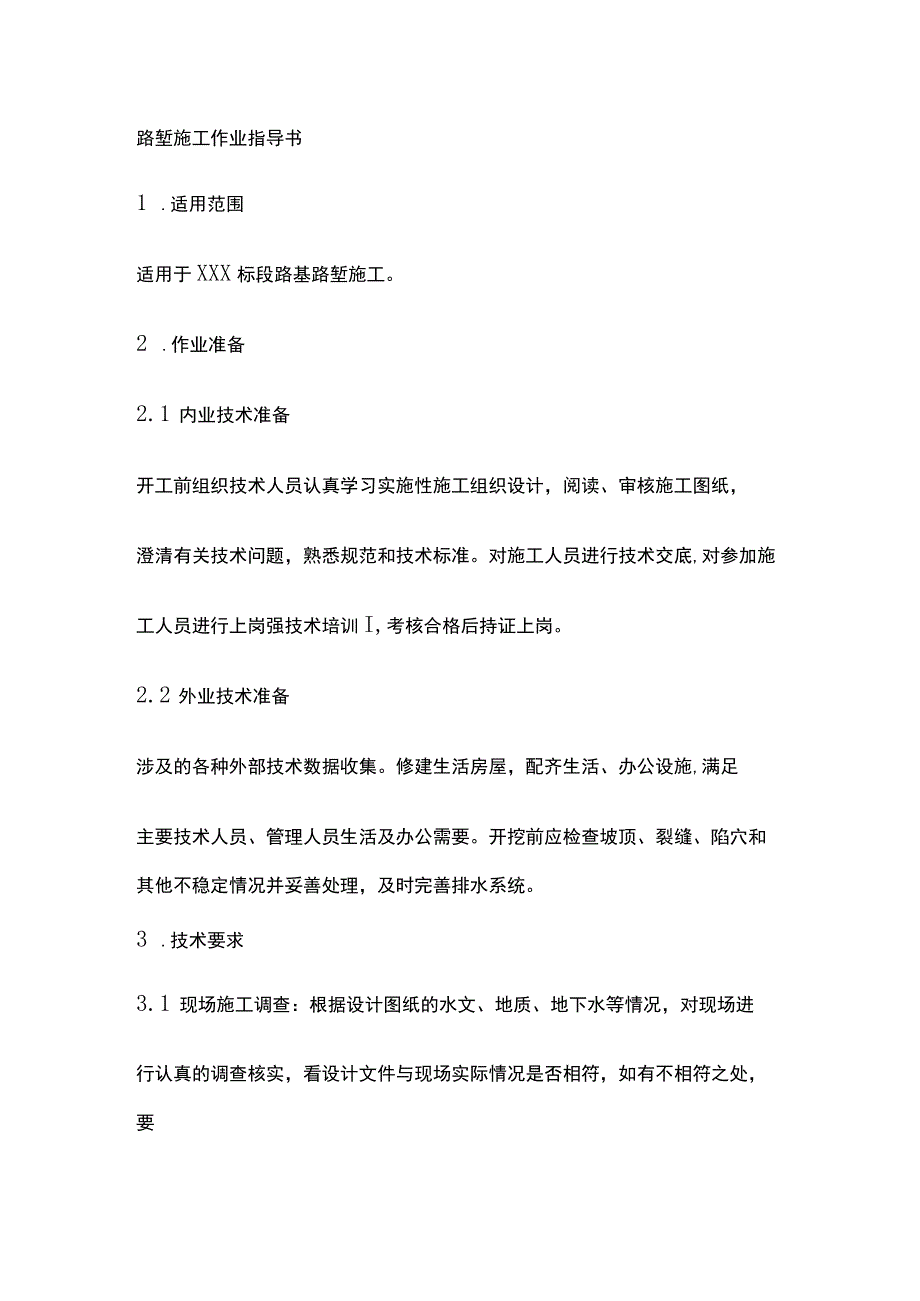

路堑施工作业指导书[全].docx_第1页
第1页 / 共12页

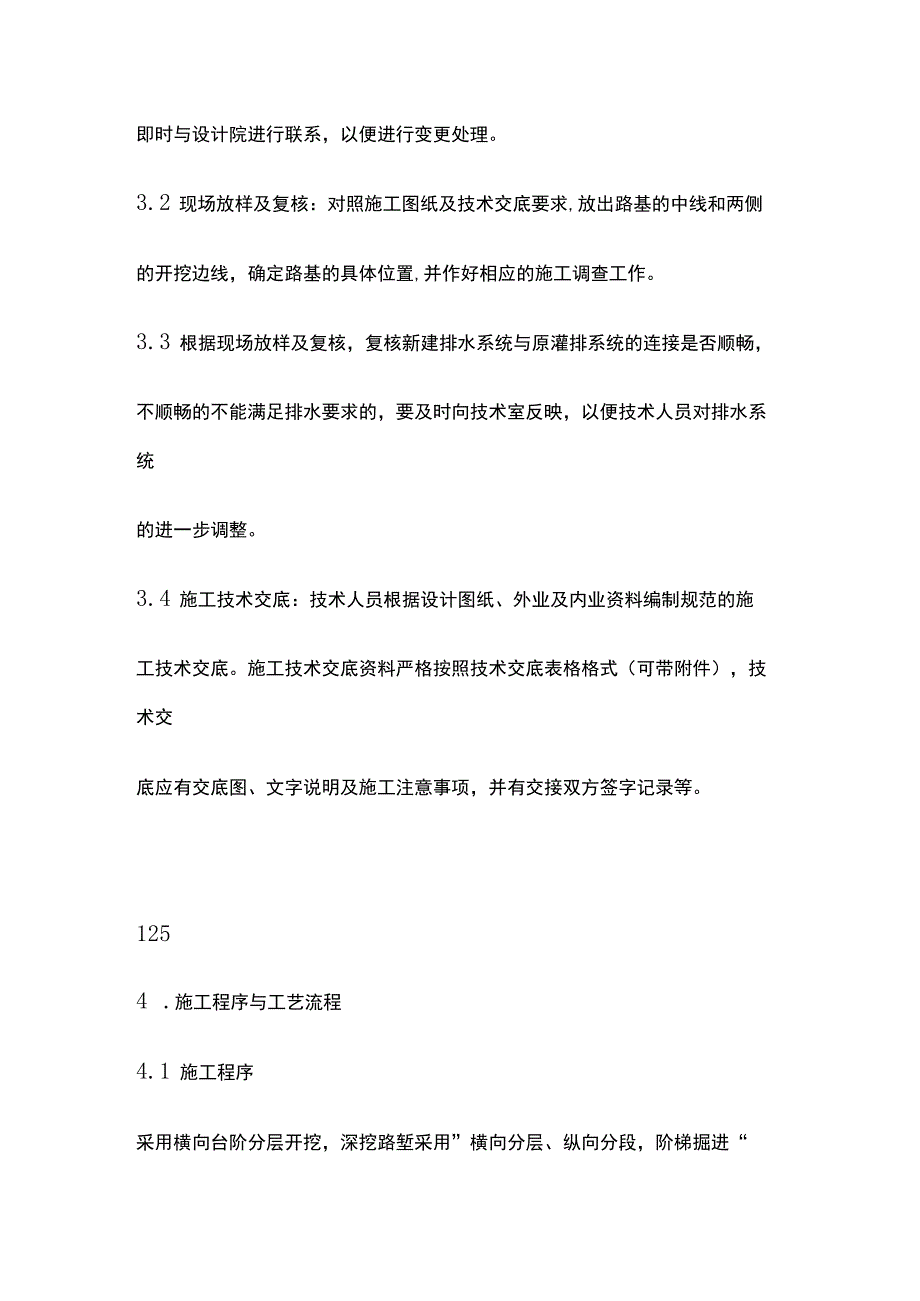

路堑施工作业指导书[全].docx_第2页
第2页 / 共12页

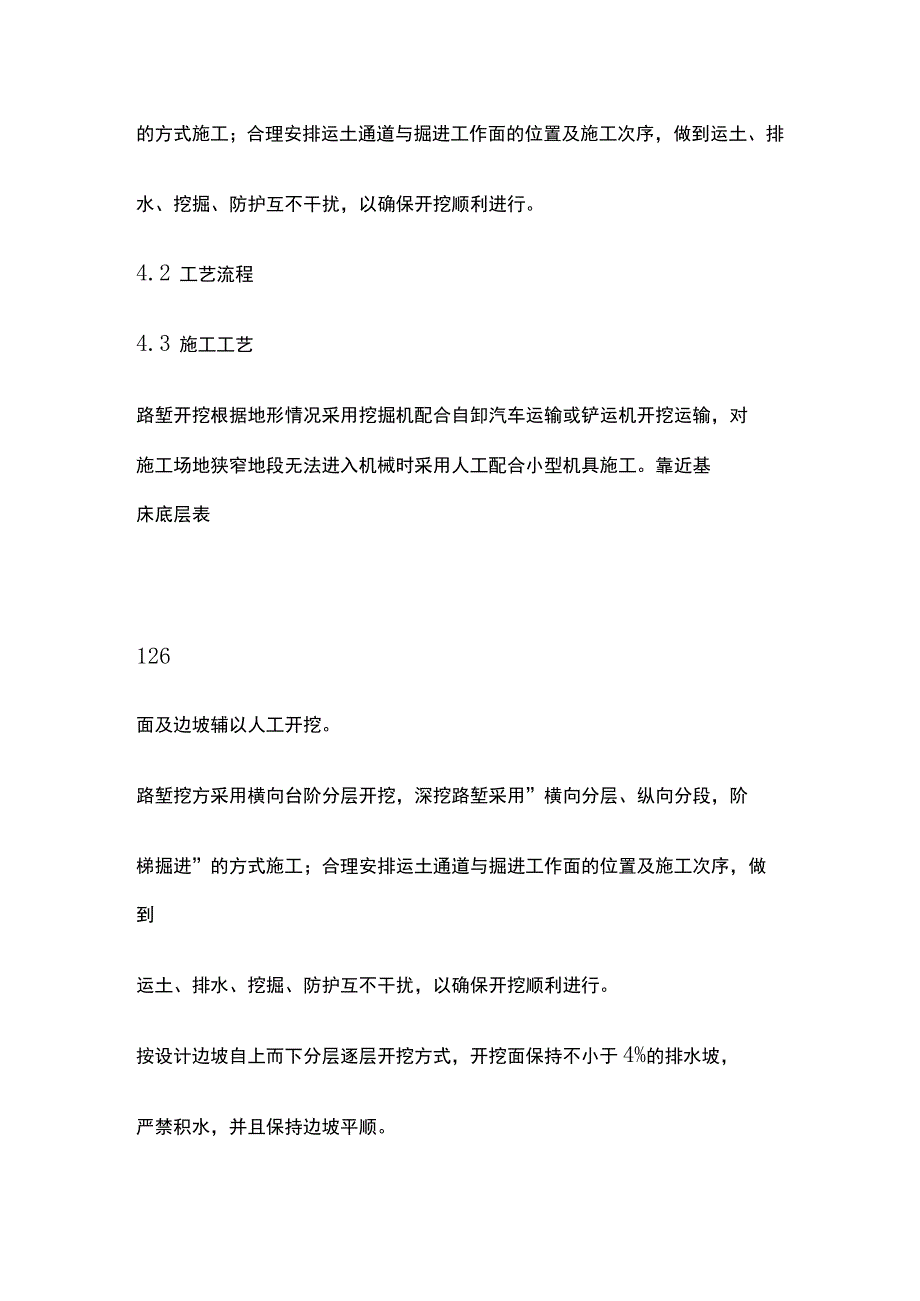

路堑施工作业指导书[全].docx_第3页
第3页 / 共12页
路堑施工作业指导书[全].docx_第4页
第4页 / 共12页
路堑施工作业指导书[全].docx_第5页
第5页 / 共12页
路堑施工作业指导书[全].docx_第6页
第6页 / 共12页
路堑施工作业指导书[全].docx_第7页
第7页 / 共12页
路堑施工作业指导书[全].docx_第8页
第8页 / 共12页
路堑施工作业指导书[全].docx_第9页
第9页 / 共12页
路堑施工作业指导书[全].docx_第10页
第10页 / 共12页
亲,该文档总共12页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《路堑施工作业指导书[全].docx》由会员分享,可在线阅读,更多相关《路堑施工作业指导书[全].docx(12页珍藏版)》请在第壹文秘上搜索。

1、路堑施工作业指导书1 .适用范围适用于XXX标段路基路堑施工。2 .作业准备2.1 内业技术准备开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。对施工人员进行技术交底,对参加施工人员进行上岗强技术培训I,考核合格后持证上岗。2.2 外业技术准备涉及的各种外部技术数据收集。修建生活房屋,配齐生活、办公设施,满足主要技术人员、管理人员生活及办公需要。开挖前应检查坡顶、裂缝、陷穴和其他不稳定情况并妥善处理,及时完善排水系统。3 .技术要求3.1 现场施工调查:根据设计图纸的水文、地质、地下水等情况,对现场进行认真的调查核实,看设计文件与现场实际

2、情况是否相符,如有不相符之处,要即时与设计院进行联系,以便进行变更处理。3.2 现场放样及复核:对照施工图纸及技术交底要求,放出路基的中线和两侧的开挖边线,确定路基的具体位置,并作好相应的施工调查工作。3.3 根据现场放样及复核,复核新建排水系统与原灌排系统的连接是否顺畅,不顺畅的不能满足排水要求的,要及时向技术室反映,以便技术人员对排水系统的进一步调整。3.4 施工技术交底:技术人员根据设计图纸、外业及内业资料编制规范的施工技术交底。施工技术交底资料严格按照技术交底表格格式(可带附件),技术交底应有交底图、文字说明及施工注意事项,并有交接双方签字记录等。1254 .施工程序与工艺流程4.1

3、施工程序采用横向台阶分层开挖,深挖路堑采用”横向分层、纵向分段,阶梯掘进“的方式施工;合理安排运土通道与掘进工作面的位置及施工次序,做到运土、排水、挖掘、防护互不干扰,以确保开挖顺利进行。4.2 工艺流程4.3 施工工艺路堑开挖根据地形情况采用挖掘机配合自卸汽车运输或铲运机开挖运输,对施工场地狭窄地段无法进入机械时采用人工配合小型机具施工。靠近基床底层表126面及边坡辅以人工开挖。路堑挖方采用横向台阶分层开挖,深挖路堑采用”横向分层、纵向分段,阶梯掘进”的方式施工;合理安排运土通道与掘进工作面的位置及施工次序,做到运土、排水、挖掘、防护互不干扰,以确保开挖顺利进行。按设计边坡自上而下分层逐层开

4、挖方式,开挖面保持不小于4%的排水坡,严禁积水,并且保持边坡平顺。每段开挖工作完成后,对边坡进行及时防护,当防护不能紧跟开挖进行,要暂时留一定厚度的保护层,待做护坡时再刷坡。深挖路段安排先行施工。路基防护、排水工程与路基成型协调进行,深挖路堑开挖一阶、防护一阶,与路基成型平行流水作业,并紧随路基尽早完成。当路堑开挖至基床底层上部的设计标高时,核查地质是否与设计资料相符,如设计与现场不符等技术问题,及时与相关单位联系解决;如与设计资料相符,按设计和规范要求进行地基处理施工,经检验合格后方可进行基床底层上部的填筑施工,其施工方法与路堤基床底层填筑施工相同。路堑地段的附属工程及时施做,并紧随路基成型

5、尽早完成。路基相关配套工程与路基同步施工,并制订相应的保护措施,确保路基本体的整体性和密实性。路堑开挖前,首先进行排水设施施工。作好天沟、截水沟,并做好防渗工作,保证边坡稳定。开挖过程中经常检查边坡位置,防止边坡部位超挖和欠挖;边坡部位预留厚度不小于50cm土层,采用人工配合机械进行边坡修整,并紧跟开挖进行;施工中及时测量,开挖至边坡平台时,预留不小于20cm保护土层,待人工施做平台及其上截水沟时开挖,表面做成向夕M则4%的排水坡。防护紧跟开挖,随挖随护。刷坡修整随时检查堑坡坡度,避免二次刷坡造成127不必要的浪费。坡面坑穴、凹槽中的杂物清理后,嵌补平整。当开挖接近路堑换填底面设计标高时,及时

6、测量开挖面标高,当路堑开挖至基床底层上部的设计标高时,核查地质是否与设计资料相符,如设计与现场不符等技术问题,及时与相关单位联系解决;如与设计资料相符,按设计和规范要求进行地基处理施工。5 .施工要求5.1 注意事项(1)对坡面中出现的坑穴、凹槽杂物进行清理,嵌补平整。路堑较高时按设计做出平台位置,路堑平台做成一定坡度,确保不积水。(2)黄土路堑坡顶至相当于边坡高度再加5m距离内的地面坑洼地面坑洼用黄土填平,并夯实进行填平,以确保路堑边坡的稳定。(3)施工中保持坡面平整,严禁乱挖。若路堑边坡有变形迹象,不可随便刷方,立即研究对策、采取措施。(4)弃土场设置应符合国家及地方环保要求。(5)弃土至

7、弃土场后,用推土机推平后,大致碾压平整,使之整齐、美观、稳定,周围砌筑防护设施,确保弃土堆周围及其上排水畅通,不对周围的建筑物、水源及其它任何设施产生干扰或损坏。6 .劳动组织6.1 劳动力组织方式:采用架子队组织模式。6.2 施工人员根据试验段确定的施工方案、机械、人员组合、工期要求进行合理配置。视工程情况可聘请部分劳务工人作为机械工、普工。每个作业工地人员配备表序号人员名称数量1负责人1人2技术主管1人1283技术、安全、质检、测量及试验人员5-6人4机械工、普工20-30人7.材料要求所需材料符合设计和规范要求。8.设备机械配置主要机械设备配置挖掘机、装载机、推土机、铲运机、自卸汽车。每

8、个作业工地设备机械配备表序号机械名称数量1挖掘机2台2装载机1台3推土机1台4铲运机1台5自卸汽车2台9 ,质量控制及检测9.1 认真按照要求的质量检测项目、频率进行检验和控制。9.2 路堑开挖过程中始终保持排水系统畅通。9.3 路堑基床换填宽度、深度必须满足设计要求。9.4 边坡坡面应平整且稳定无隐患,局部凹凸差不大于15cm。边坡防护封闭无变形、开裂。检验数量:沿线路纵向每IoOm抽样检验5处。检验方法:观察、尺量。9.5 刷坡修整随时检查堑坡坡度,路堑开挖边坡坡率不得偏陡。检验数量:沿线路纵向每50m单侧边坡抽样检验8点(上、下部各4点)。检验方法:吊线尺量计算或坡度尺量。9.6 路堑开

9、挖至设计标高后,应核对路基面和边坡的水文地质和工程地质情况,当与设计不符时,应提出变更设计。129检验数量:全部检验;当与设计不符时,勘察设计单位现场确认。检验方法:对照设计文件核对并详细记录。9.7 路堑边坡变坡点位置、边坡及侧沟平台位置、宽度允许偏差下表控制。允许偏差、检验数量及检验方法序号检验项目允许偏差检验数量检验方法1边坡坡率不得陡于设计坡率每100m每侧检查2点,上、下部各1点用坡度尺量、计算2变坡点位置20Omm每100m每侧检查3点水准仪测或尺量3平台位置200mm水准仪测或尺量4平台宽度10Omm尺量5侧沟排水坡度不得积水每条沟全验目测10 .安全及环保要求10.1 安全要求

10、(1)施工区域应设警示标志,严禁非工作人员出入。(2)路堑开挖应自上而下进行,严禁掏底开挖,分层开挖时,作业面应相互错开,严禁重叠作业。(3)弃土时应不影响路堑边坡及弃土堆的稳定,严禁在泥石流沟堆弃土石。(4)施工中应对机械设备进行定期检查、养护、维修。(5)为保证施工安全,现场应有专人统一指挥,并设一名专职安全员负责现场的安全工作,坚持班前进行安全教育制度。10.2 环保要求(1)严禁向江、河、湖泊、水库弃磴,也不宜在江、河、湖泊、水库边堆置弃土。(2)各种车辆进出村镇,文明驾车、慢速行驶,遇地方车辆礼让三先,可能不鸣笛或少鸣笛,以免惊扰附近村镇居民。(3)各种运输车辆采取相应措施防止扬尘,污染空气。施工便道保持路面130干净,经常洒水,减少扬尘。(4)紧邻村庄地段尽可能避开深夜施工,以免影响附近居民的正常生活、工作和休息。(5)施工废水集中排放,各种施工废油、废液集中储积,集中处理,JnZ木木乱流、乱淌,污染水源,破坏环境。1311.适用范围 2,作业准备 3.技术要求 4.施工程序与工艺流程 5.施工要求 6劳动组织 7.材料要求 8.设备机械配置 9.质量控制及检测 10.安全及环保要求
