资源描述

《通信线路常用材料计算全总结.docx》由会员分享,可在线阅读,更多相关《通信线路常用材料计算全总结.docx(7页珍藏版)》请在第壹文秘上搜索。

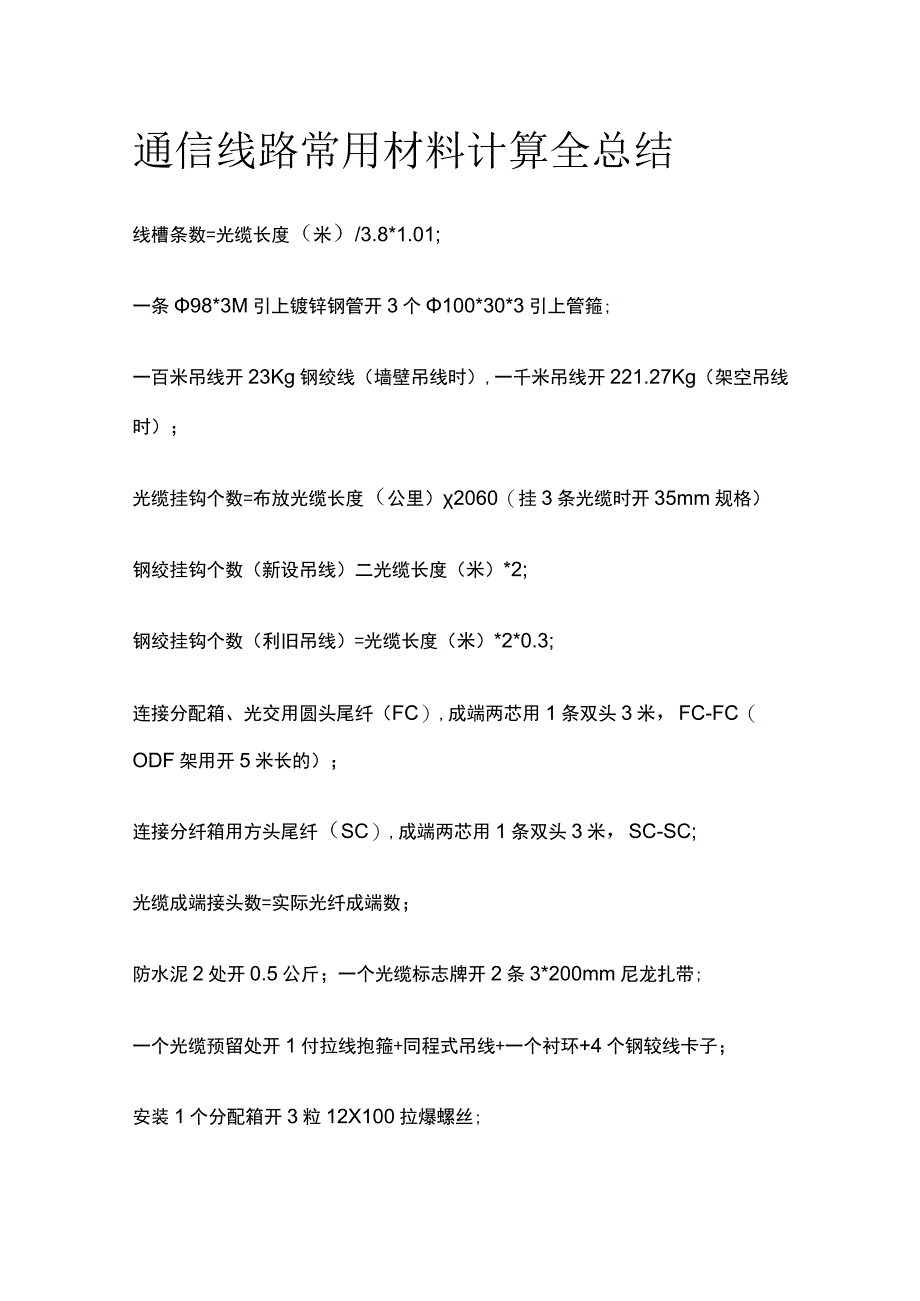

1、通信线路常用材料计算全总结线槽条数=光缆长度(米)/3.8*1.01;一条98*3M引上镀锌钢管开3个100*30*3引上管箍;一百米吊线开23Kg钢绞线(墙壁吊线时),一千米吊线开221.27Kg(架空吊线时);光缆挂钩个数=布放光缆长度(公里)2060(挂3条光缆时开35mm规格)钢绞挂钩个数(新设吊线)二光缆长度(米)*2;钢绞挂钩个数(利旧吊线)=光缆长度(米)*2*0.3;连接分配箱、光交用圆头尾纤(FC),成端两芯用1条双头3米,FC-FC(ODF架用开5米长的);连接分纤箱用方头尾纤(SC),成端两芯用1条双头3米,SC-SC;光缆成端接头数=实际光纤成端数;防水泥2处开0.5公

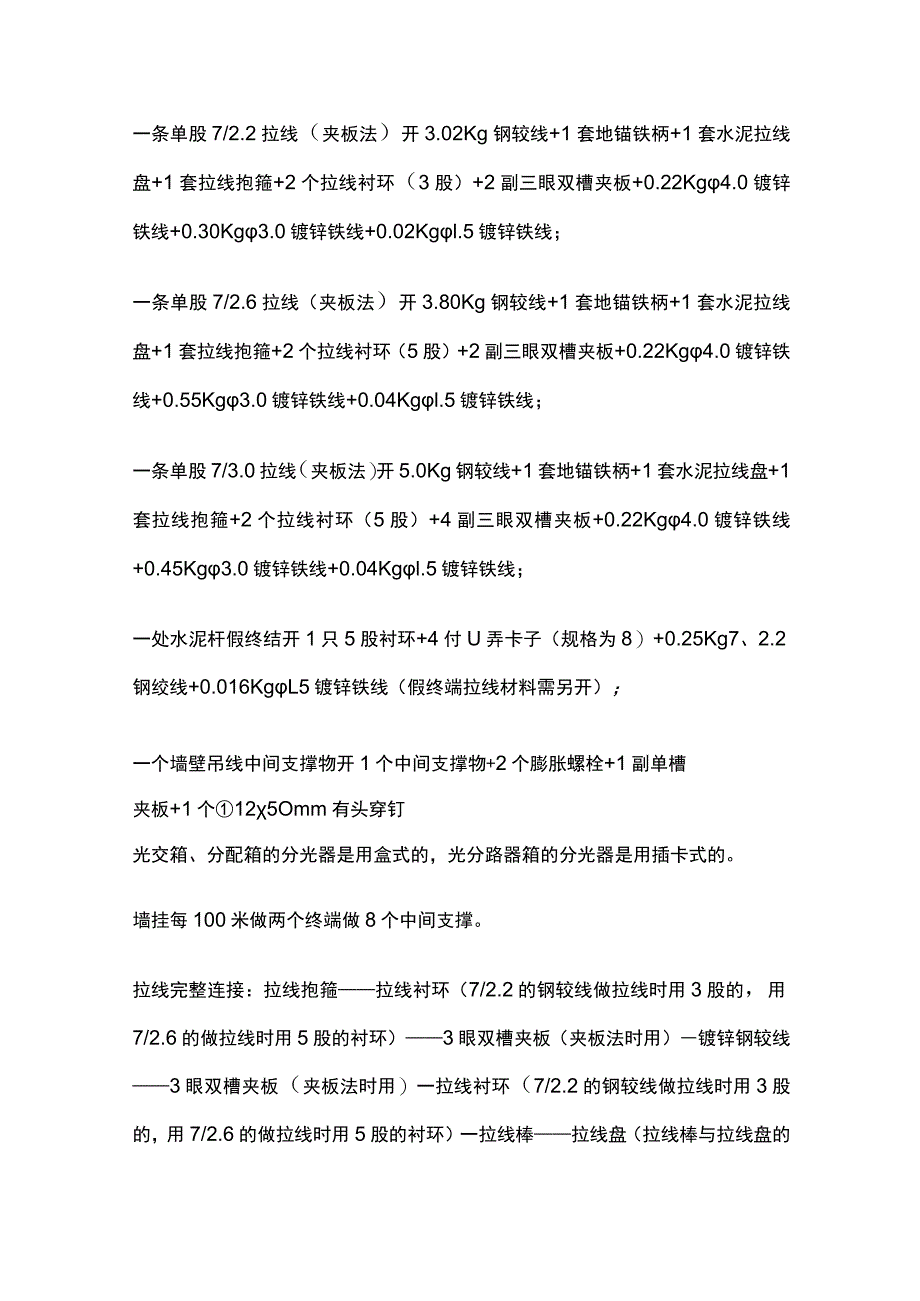

2、斤;一个光缆标志牌开2条3*200mm尼龙扎带;一个光缆预留处开1付拉线抱箍+同程式吊线+一个衬环+4个钢较线卡子;安装1个分配箱开3粒12X100拉爆螺丝;一条单股7/2.2拉线(夹板法)开3.02Kg钢较线+1套地锚铁柄+1套水泥拉线盘+1套拉线抱箍+2个拉线衬环(3股)+2副三眼双槽夹板+0.22Kg4.0镀锌铁线+0.30Kg3.0镀锌铁线+0.02Kgl.5镀锌铁线;一条单股7/2.6拉线(夹板法)开3.80Kg钢较线+1套地锚铁柄+1套水泥拉线盘+1套拉线抱箍+2个拉线衬环(5股)+2副三眼双槽夹板+0.22Kg4.0镀锌铁线+0.55Kg3.0镀锌铁线+0.04Kgl.5镀锌铁线

3、;一条单股7/3.0拉线(夹板法)开5.0Kg钢较线+1套地锚铁柄+1套水泥拉线盘+1套拉线抱箍+2个拉线衬环(5股)+4副三眼双槽夹板+0.22Kg4.0镀锌铁线+0.45Kg3.0镀锌铁线+0.04Kgl.5镀锌铁线;一处水泥杆假终结开1只5股衬环+4付U弄卡子(规格为8)+0.25Kg7、2.2钢绞线+0.016KgL5镀锌铁线(假终端拉线材料需另开);一个墙壁吊线中间支撑物开1个中间支撑物+2个膨胀螺栓+1副单槽夹板+1个125Omm有头穿钉光交箱、分配箱的分光器是用盒式的,光分路器箱的分光器是用插卡式的。墙挂每100米做两个终端做8个中间支撑。拉线完整连接:拉线抱箍拉线衬环(7/2.

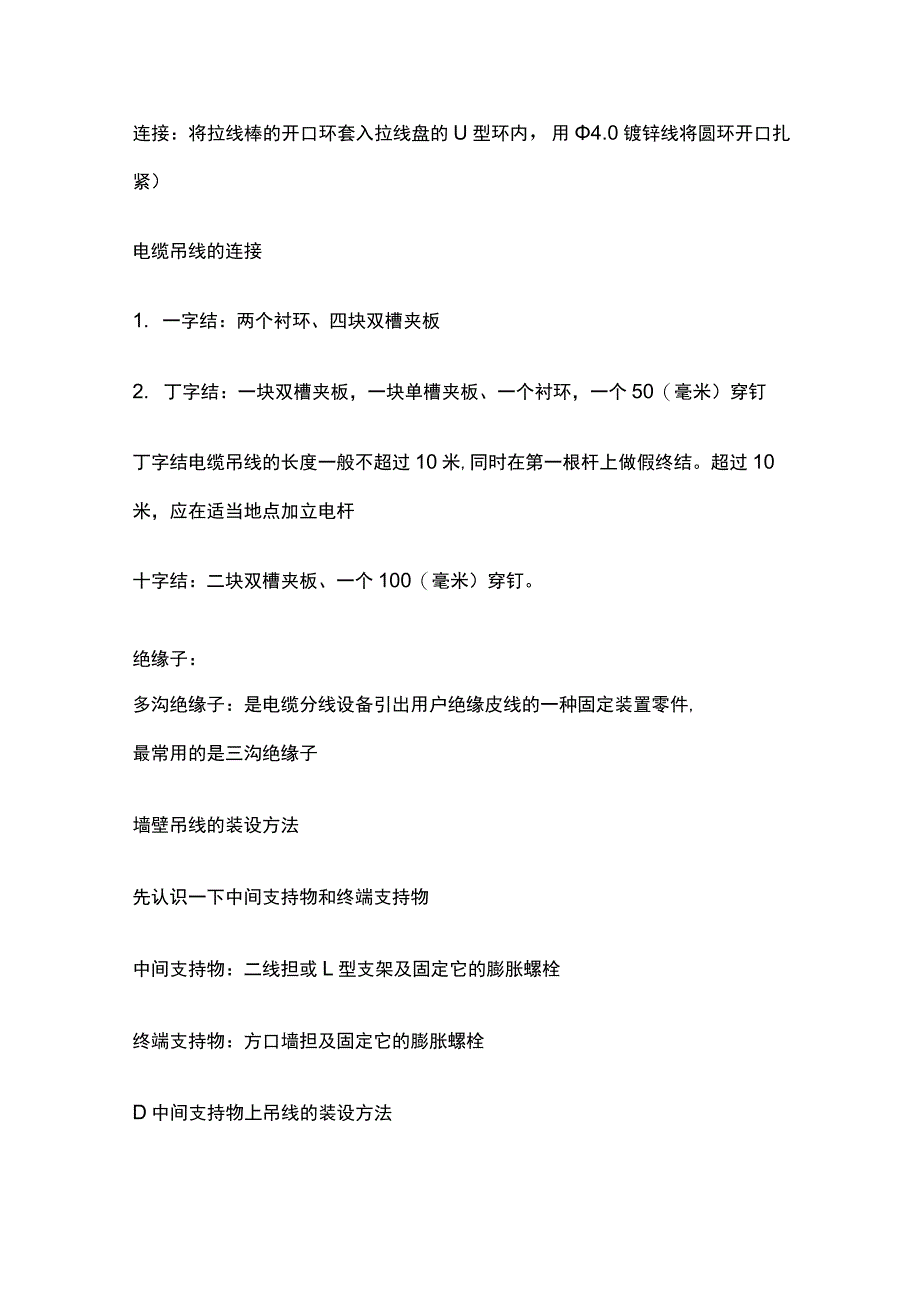

4、2的钢较线做拉线时用3股的,用7/2.6的做拉线时用5股的衬环)3眼双槽夹板(夹板法时用)镀锌钢较线3眼双槽夹板(夹板法时用)一拉线衬环(7/2.2的钢较线做拉线时用3股的,用7/2.6的做拉线时用5股的衬环)一拉线棒拉线盘(拉线棒与拉线盘的连接:将拉线棒的开口环套入拉线盘的U型环内,用4.0镀锌线将圆环开口扎紧)电缆吊线的连接1. 一字结:两个衬环、四块双槽夹板2. 丁字结:一块双槽夹板,一块单槽夹板、一个衬环,一个50(毫米)穿钉丁字结电缆吊线的长度一般不超过10米,同时在第一根杆上做假终结。超过10米,应在适当地点加立电杆十字结:二块双槽夹板、一个100(毫米)穿钉。绝缘子:多沟绝缘子:

5、是电缆分线设备引出用户绝缘皮线的一种固定装置零件,最常用的是三沟绝缘子墙壁吊线的装设方法先认识一下中间支持物和终端支持物中间支持物:二线担或L型支架及固定它的膨胀螺栓终端支持物:方口墙担及固定它的膨胀螺栓D中间支持物上吊线的装设方法50(毫米)穿钉和三眼单槽夹板2)终端支持物上吊线的装设方法:一块三眼双槽夹板一个三股衬环光缆选择情况GJYXFHA-2B6a管道2芯光缆(用于管道资源紧张情况下)GYSTS-6B1室外管道光缆GYSTA-6B1室外架空光缆GJPFJH-12B1室内竖井掏接光缆分光模式及安装位置场景新建多层住宅(10层以下)场景特点:一般有多栋建筑楼宇,每栋建筑有2-3个楼洞,单层

6、2-3户,单栋楼宇的用户64户的90%o规划要点:全覆盖或薄覆盖、两级分光、不分纤现有多层住宅改造(10层以下)场景特点:一般有多栋建筑楼宇,每栋建筑有2-3个楼洞,单层2-3户,单栋楼宇的用户64户的90%o规划要点:薄覆盖、两级分光、不分纤新建中高层住宅(1020层)场景特点:新建区域中高层住宅楼宇,楼层高在1020层之间;单栋楼宇用户密度较高,一般64户。规划要点:全覆盖或薄覆盖、一级分光、集中分光、分散楼层分纤。1.考虑到单栋用户数已经满足1:64最大分光比需求,可直接采用一级分光,分光器集中设置在楼内接入间或楼内集中点的分纤盒;2.楼内分光点至各楼层采用大芯数垂直光缆,选部分楼层进行

7、分散分纤,一般每隔5-10层设置分纤箱/分纤盒;现有中高层住宅改造(10-20层)场景特点:新建区域中高层住宅楼宇,楼层高在10-20层之间;单栋楼宇用户密度较高,一般64户。规划要点:薄覆盖、两级分光、第二级在楼内集中分光后,选取适当楼层分散分纤。总体上为保证采用1:64以上的最大分光比,选择采用两级分光模式:第一级分光器应集中设置,建议设置在小区中心接入间或者靠近中心位置的某楼宇内;第二级分光器部署在单栋楼宇内集中放置。对于楼栋之间非常分散、楼距较大的情况,可分片区增加第一级分光器集中节点;新建高层住宅(20层以上)场景特点:新建区域中高层住宅楼宇,楼层高在20层以上;单栋楼宇用户密度较高

8、,一般远大于64户。规划要点:全覆盖或薄覆盖、两级分光、第二级分散楼层分光。1.考虑到单栋用户数远大于1:64最大分光比需求如果采用一级分光,引入单栋楼的引入光缆芯数可能较大,因此考虑采用两级分光。第一级分光器集中设置在楼内接入间或楼内某处集中点的分纤盒;第二级分光器选部分楼层进行分散分光,一般每隔510层设置分纤箱/分纤盒内置第二级分光器,同时为节约成本楼内第一级分光点至各个第二级分光点楼层可采用大芯数垂直光缆,不采用皮线光缆;现有高层住宅改造(20层以上)场景特点:新建区域中高层住宅楼宇,楼层高在20层以上;单栋楼宇用户密度较高,一般远大于64户。规划要点:薄覆盖、两级分光、第二级分散楼层分光。商务楼宇新建及改造场景特点:新建或改造的商务楼宇,内部主要客户是政企客户,受楼内间隔装修变动、出租的变动频繁程度影响,单栋楼宇用户密度可能会发生较大变动,可能无法一次性确定楼内用户的分布密度、分布位置。规划要点:薄覆盖、一级或两级分光、楼层分散分光或分散分纤。
