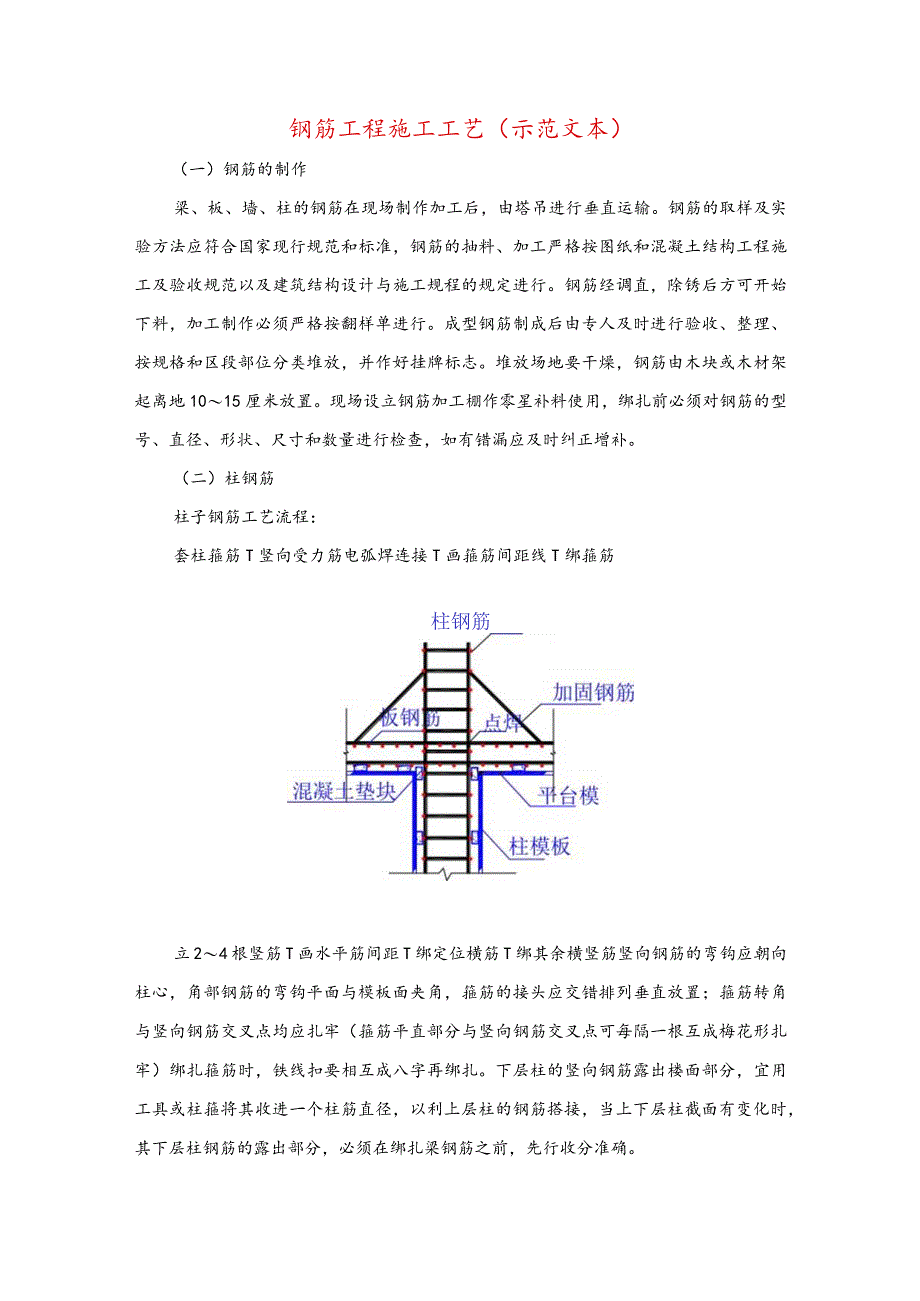

1、钢筋工程施工工艺（示范文本）（一）钢筋的制作梁、板、墙、柱的钢筋在现场制作加工后，由塔吊进行垂直运输。钢筋的取样及实验方法应符合国家现行规范和标准，钢筋的抽料、加工严格按图纸和混凝土结构工程施工及验收规范以及建筑结构设计与施工规程的规定进行。钢筋经调直，除锈后方可开始下料，加工制作必须严格按翻样单进行。成型钢筋制成后由专人及时进行验收、整理、按规格和区段部位分类堆放，并作好挂牌标志。堆放场地要干燥，钢筋由木块或木材架起离地1015厘米放置。现场设立钢筋加工棚作零星补料使用，绑扎前必须对钢筋的型号、直径、形状、尺寸和数量进行检查，如有错漏应及时纠正增补。（二）柱钢筋柱子钢筋工艺流程：套柱箍筋T竖

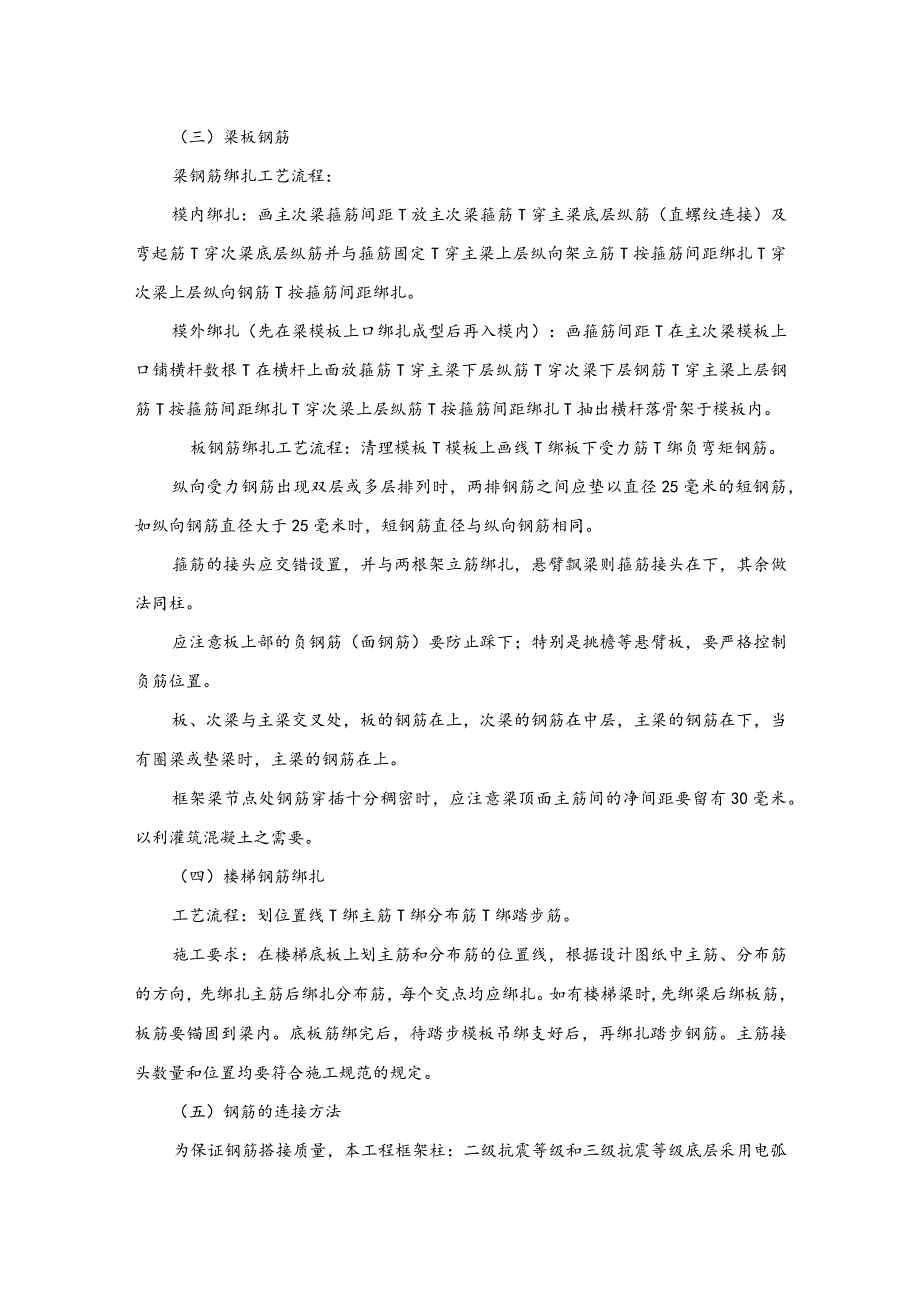

2、向受力筋电弧焊连接T画箍筋间距线T绑箍筋柱钢筋立24根竖筋T画水平筋间距T绑定位横筋T绑其余横竖筋竖向钢筋的弯钩应朝向柱心，角部钢筋的弯钩平面与模板面夹角，箍筋的接头应交错排列垂直放置；箍筋转角与竖向钢筋交叉点均应扎牢（箍筋平直部分与竖向钢筋交叉点可每隔一根互成梅花形扎牢）绑扎箍筋时，铁线扣要相互成八字再绑扎。下层柱的竖向钢筋露出楼面部分，宜用工具或柱箍将其收进一个柱筋直径，以利上层柱的钢筋搭接，当上下层柱截面有变化时，其下层柱钢筋的露出部分，必须在绑扎梁钢筋之前，先行收分准确。（三）梁板钢筋梁钢筋绑扎工艺流程：模内绑扎：画主次梁箍筋间距T放主次梁箍筋T穿主梁底层纵筋（直螺纹连接）及弯起筋T穿
3、次梁底层纵筋并与箍筋固定T穿主梁上层纵向架立筋T按箍筋间距绑扎T穿次梁上层纵向钢筋T按箍筋间距绑扎。模外绑扎（先在梁模板上口绑扎成型后再入模内）：画箍筋间距T在主次梁模板上口铺横杆数根T在横杆上面放箍筋T穿主梁下层纵筋T穿次梁下层钢筋T穿主梁上层钢筋T按箍筋间距绑扎T穿次梁上层纵筋T按箍筋间距绑扎T抽出横杆落骨架于模板内。板钢筋绑扎工艺流程：清理模板T模板上画线T绑板下受力筋T绑负弯矩钢筋。纵向受力钢筋出现双层或多层排列时，两排钢筋之间应垫以直径25毫米的短钢筋，如纵向钢筋直径大于25毫米时，短钢筋直径与纵向钢筋相同。箍筋的接头应交错设置，并与两根架立筋绑扎，悬臂飘梁则箍筋接头在下，其余做法同
4、柱。应注意板上部的负钢筋（面钢筋）要防止踩下；特别是挑檐等悬臂板，要严格控制负筋位置。板、次梁与主梁交叉处，板的钢筋在上，次梁的钢筋在中层，主梁的钢筋在下，当有圈梁或垫梁时，主梁的钢筋在上。框架梁节点处钢筋穿插十分稠密时，应注意梁顶面主筋间的净间距要留有30毫米。以利灌筑混凝土之需要。（四）楼梯钢筋绑扎工艺流程：划位置线T绑主筋T绑分布筋T绑踏步筋。施工要求：在楼梯底板上划主筋和分布筋的位置线，根据设计图纸中主筋、分布筋的方向，先绑扎主筋后绑扎分布筋，每个交点均应绑扎。如有楼梯梁时,先绑梁后绑板筋，板筋要锚固到梁内。底板筋绑完后，待踏步模板吊绑支好后，再绑扎踏步钢筋。主筋接头数量和位置均要符合

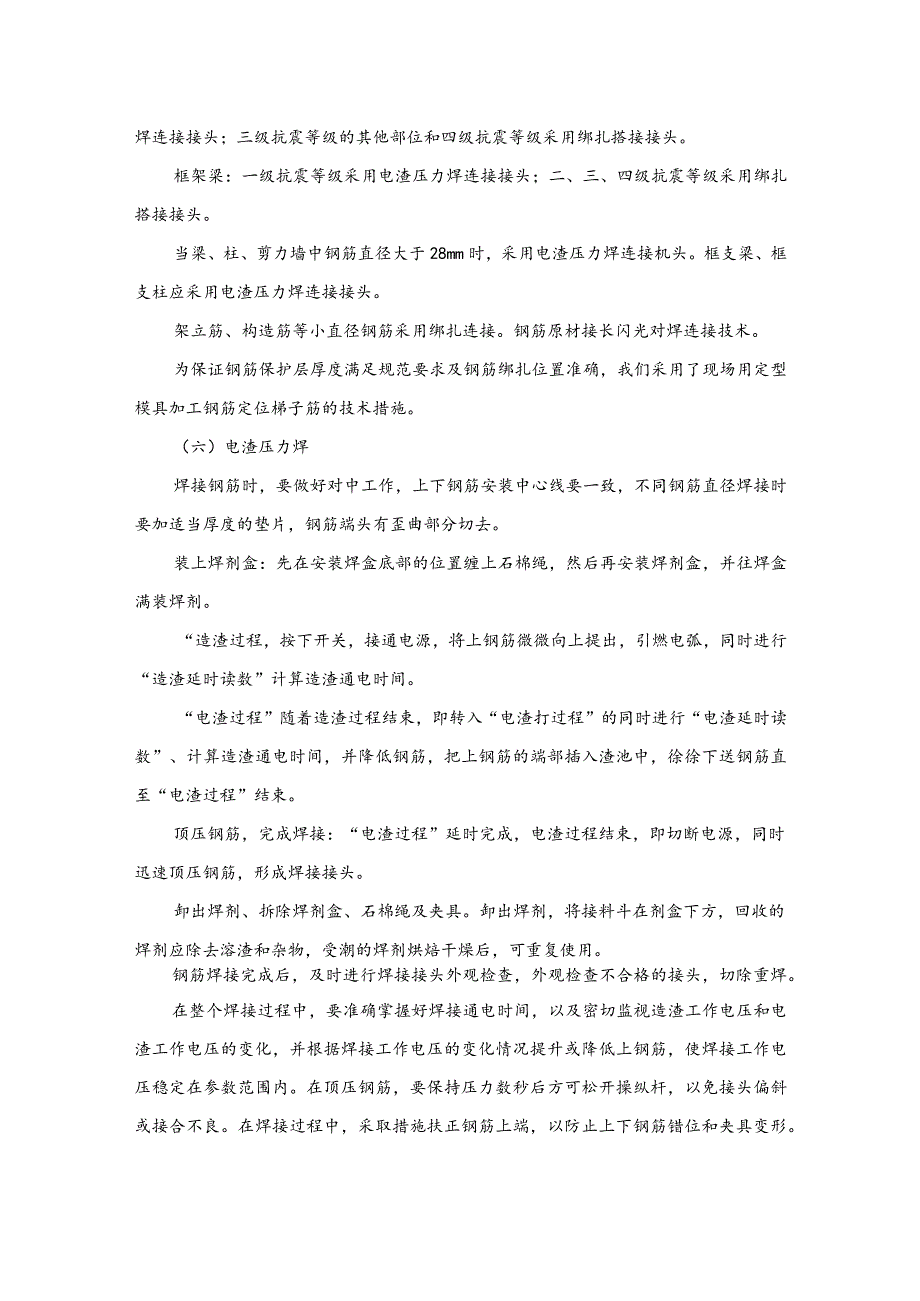

5、施工规范的规定。（五）钢筋的连接方法为保证钢筋搭接质量，本工程框架柱：二级抗震等级和三级抗震等级底层采用电弧焊连接接头；三级抗震等级的其他部位和四级抗震等级采用绑扎搭接接头。框架梁：一级抗震等级采用电渣压力焊连接接头；二、三、四级抗震等级采用绑扎搭接接头。当梁、柱、剪力墙中钢筋直径大于28mm时，采用电渣压力焊连接机头。框支梁、框支柱应采用电渣压力焊连接接头。架立筋、构造筋等小直径钢筋采用绑扎连接。钢筋原材接长闪光对焊连接技术。为保证钢筋保护层厚度满足规范要求及钢筋绑扎位置准确，我们采用了现场用定型模具加工钢筋定位梯子筋的技术措施。（六）电渣压力焊焊接钢筋时，要做好对中工作，上下钢筋安装中心线
6、要一致，不同钢筋直径焊接时要加适当厚度的垫片，钢筋端头有歪曲部分切去。装上焊剂盒：先在安装焊盒底部的位置缠上石棉绳，然后再安装焊剂盒，并往焊盒满装焊剂。“造渣过程，按下开关，接通电源，将上钢筋微微向上提出，引燃电弧，同时进行“造渣延时读数”计算造渣通电时间。“电渣过程”随着造渣过程结束，即转入“电渣打过程”的同时进行“电渣延时读数”、计算造渣通电时间，并降低钢筋，把上钢筋的端部插入渣池中，徐徐下送钢筋直至“电渣过程”结束。顶压钢筋，完成焊接：“电渣过程”延时完成，电渣过程结束，即切断电源，同时迅速顶压钢筋，形成焊接接头。卸出焊剂、拆除焊剂盒、石棉绳及夹具。卸出焊剂，将接料斗在剂盒下方，回收的焊
7、剂应除去溶渣和杂物，受潮的焊剂烘焙干燥后，可重复使用。钢筋焊接完成后，及时进行焊接接头外观检查，外观检查不合格的接头，切除重焊。在整个焊接过程中，要准确掌握好焊接通电时间，以及密切监视造渣工作电压和电渣工作电压的变化，并根据焊接工作电压的变化情况提升或降低上钢筋，使焊接工作电压稳定在参数范围内。在顶压钢筋，要保持压力数秒后方可松开操纵杆，以免接头偏斜或接合不良。在焊接过程中，采取措施扶正钢筋上端，以防止上下钢筋错位和夹具变形。对焊接部位、焊接人要作好记录，送检单亦应同样注明。每种规格按300个接头抽检一组，送去检验合格后才能进行下一个工序施工。保证焊接质量措施：在整个焊接过程中，要准确掌握好焊接通电时间，以及密切监视造渣工作电压和电渣工作电压的变化，并根据焊接工作电压的变化情况提升或降低上钢筋，使焊接工作电压稳定在参数范围内。在顶压钢筋时，要保持压力数秒钟后方可松开操纵杆，以免接头偏斜或接合不良。在焊接过程中，应采取措施扶持钢筋上端，以防止上、下钢筋错位和夹具变形。钢筋焊接结束时，应立即并检查钢筋是否顺直。如不顺直，要立即趁钢筋还在热塑状态时将其扳直，然后稍延滞1-2分钟后卸下夹直。
